Нужно ли делать уклон при установке радиаторов отопления. Детали, необходимые для правильной установки

Нужно ли делать уклон при установке радиаторов отопления. Детали, необходимые для правильной установки

Детали, которые требуются для установки батарей своими руками, покупают, исходя из особенностей устройства системы теплоснабжения. Например, если радиатор будет задействован в однотрубном отоплении, тогда нужен байпас. Благодаря данному элементу, в случае необходимости проведения ремонта или замены батареи отопления своими руками. обогрев в помещении не надо отключать. Этот момент очень важен, поскольку в зимнюю стужу нежелательно перекрывать теплоснабжение дома.

Схема установки радиаторов отопления и тип отопительного прибора определяют, какое количество соединительных и прочих функциональных деталей потребуется приобрести, чтобы произвести монтаж грамотно (прочитайте также: «Правильная установка батарей отопления: инструкция «). Согласно проекту и размерам батарей выбирают такие элементы как ниппели, уголки, муфты, переходники. Также необходимы запорные вентили.
Специалисты рекомендуют приобретать запорную арматуру радиаторного типа и не отдавать предпочтение сложным шаровым кранам с так называемой «американкой», поскольку их установка требует наличия профессиональных навыков. Не имея опыта, исполнителю работ будет достаточно проблематично обеспечить герметичность соединений.

Когда выполняется установка радиатора отопления своими руками, чтобы присоединить его к трубопроводу, нужны сгоны, имеющие резьбу, соответствующую размерам батареи отопления и труб. На сгоны также накручивают втулку, которую потом скручивают и вставляют в батарею. С помощью сгонов, изображенных на фото, легче подключать радиатор к контуру и нет необходимости пользоваться сваркой для соединения стыков между подводкой и трубопроводом.

Если планируется выполнять установку чугунных батарей отопления. в первую очередь следует убедиться, что кронштейны, входящие в комплект, соответствуют материалу, из которого построены стены помещения.
Правила установки радиаторов отопления регламентируют, что из прибора необходимо удалить попавший туда воздух, а для этого обычно его оснащают краном Маевского. Как правило, он входит в заводскую комплектацию, в противном случае его нужно приобрести.

Требования к установке радиаторов отопления. Выполнение монтажных работ

Перед тем, как производить монтажные работы, и, выбирая, на каком расстоянии от пола и стены будет установлен обогреватель, необходимо для увеличения теплоотдачи и КПД (коэффициента полезного действия) наклеить на стену в приблизительном месте установки прибора алюминиевую фольгу. После чего можно производить разметку крепежей.

Следует знать, что существует несколько вариантов подключения радиаторов к системе отопления, некоторые из них вы сможете увидеть из таблицы-схемы.

Радиатор среднего размера вешают на 2 кронштейна

Навешивая радиатор, следует проверять все плоскости, так как от соблюдения вертикальности и горизонтальности обогревателя зависит теплоотдача прибора.

Для средних размеров нагревателя устанавливают 2 кронштейна, таким образом, чтобы они заходили между крайними секциями, если же радиатор больших размеров, то устанавливают дополнительный крюк строго в средний проем радиатора. О том, кк навесить радиатор, смотрите в этом

https://youtube.com/watch?v=3BaaUUG4JZE

Байпас позволит регулировать тепло

При подключении радиаторов существует также ряд особенностей и требований, которые следует соблюдать. К одному из таких требований относится правило установки перемычки (байпаса) между трубами в системе однотрубной разводки, который даст возможность самостоятельно регулировать необходимое количество тепла в комнате. Главным преимуществом байпаса является то, что основание его установки не нужно узаконивать, и процесс монтажа можно произвести самостоятельно.

Подводя итог статье, следует сказать, что выбор и установка радиатора отопления – непростое дело.

Все мероприятия, требования и рекомендации к монтажу нагревательных элементов системы отопления, указанные в статье, могут послужить каждому хозяину, который задумал установить радиаторы самостоятельно и организовать систему отопления в своем доме или квартире.

При обустройстве либо реконструкции отопительной системы часто требуется замена или монтаж батарей. Установка радиаторов отопления может выполняться своими силами, не прибегая к помощи специалистов, а лишь неукоснительно соблюдая требования СНиП. При выполнении работ потребуются и теоретические знания, и практический опыт, потому как даже малейшая ошибка может повлечь к проблемам во время эксплуатации отопительной системы.

Требования к установке радиаторов отопления. Выполнение монтажных работ.

Перед тем, как производить монтажные работы, и, выбирая, на каком расстоянии от пола и стены будет установлен обогреватель, необходимо для увеличения теплоотдачи и КПД (коэффициента полезного действия) наклеить на стену в приблизительном месте установки прибора алюминиевую фольгу. После чего можно производить разметку крепежей.

Существует несколько вариантов подключения радиаторов к системе отопления, некоторые из них вы сможете увидеть из таблицы-схемы.

Радиатор среднего размера вешают на 2 кронштейна, а большие радиаторы - на 3 кронштейна. Навешивая радиатор, следует проверять все плоскости, так как от соблюдения вертикальности и горизонтальности обогревателя зависит теплоотдача прибора.

Для средних размеров нагревателя устанавливают 2 кронштейна, таким образом, чтобы они заходили между крайними секциями, если же радиатор больших размеров, то устанавливают дополнительный крюк строго в средний проем радиатора.

О том, как навесить радиатор, смотрите в этом видеоролике:

Байпас позволит регулировать тепло

При подключении радиаторов существует также ряд особенностей и требований, которые следует соблюдать. К одному из таких требований относится правило установки перемычки (байпаса) между трубами в системе однотрубной разводки, который даст возможность самостоятельно регулировать необходимое количество тепла в комнате.

Главным преимуществом байпаса является то, что основание его установки не нужно узаконивать, и процесс монтажа можно произвести самостоятельно.

Установка радиаторов отопления под окном. Почему радиаторы отопления устанавливаются под окнами

При использовании для обогрева помещения батарей центрального отопления важно правильно разместить отопительные приборы, чтобы они имели наибольшую эффективность теплоотдачи. Причиной установки приборов отопления именно под оконными проемами несколько.

Основными причинами такого расположения считаются физические процессы передачи тепловой энергии в помещении:

• конвекция воздуха;
• тепловое излучение.

Оконный проем в конструкции помещения имеет большое пространство, оснащенное оконным блоком, через который в помещение и проникает наружный воздух. Как ни усиливалась бы теплоизоляция стен, через рамы и стекло здание теряет от 25 до 35% тепла. Это очень большой показатель теплопотерь. При этом именно через щели в рамах в помещение проникает свежий, но охлажденный воздух.

Поэтому, чтобы в комнате было свежо и комфортно удобнее обеспечить нагрев поступающего свежего воздуха. Создать в проеме тепловой экран, который и обеспечил бы нормальный температурный режим в комнате и естественную циркуляцию его во всей квартире или доме.

При установке радиатора под проемом окна отдаваемое тепло нагревает воздух, поднимает его к подоконнику, где и происходит смешение свежего охлажденного и прогретого от батареи воздуха.

Стена возле оконного проема промерзает особенно сильно. Большая площадь стекол не способствует сохранению тепла, поэтому и стена, доходящая до половины высоты комнаты, здесь промерзает особенно сильно. Если справа и слева от проема несущие стены более мощные, то под ним толщина стены на 10-15 см меньше. Это означает, что здесь стена будет промерзать быстрее, и поэтому установка радиатора для нагрева кладки излучением вполне обоснована.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/ustanovka-alyuminievyh-radiatorov-otopleniya-vybor-radiatora

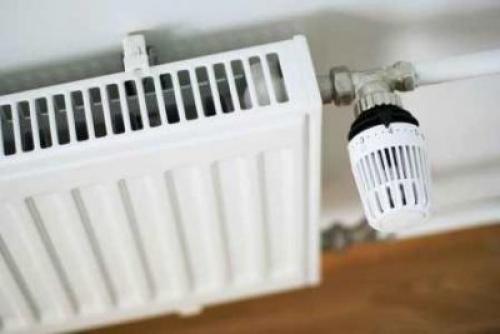

Уклон радиаторов отопления. Монтаж радиаторов отопления — основные рекомендации

Правильная работа отопительной системы с максимальной теплоотдачей требует выполнения следующих правил:

• при размещении радиатора под подоконником, нужно выдержать размер 50-100 мм от верхней грани радиатора до нижней плоскости подоконника;
• монтажное расстояние от батареи отопления до стены составляет 30-50 мм;
• над плоскостью пола радиатор следует расположить на расстоянии от 60 мм, для обеспечения оптимальной циркуляции теплого воздуха между стенками и секциями;
• доставляющий трубопровод устанавливается с уклоном 0,5-1 см на каждый погонный метр;
• отводящий трубопровод должен иметь такой же уклон, как и подводящий, только в противоположную сторону, от радиатора.

Правила монтажа трубопроводов подающей и отводящей магистрали не относятся к расположению радиатора. Батарея устанавливается на стене с помощью специальных монтажных кронштейнов строго горизонтально, с выверкой положения по строительному уровню. С целью снижения тепловых потерь при обогреве воздушного пространства помещения и обеспечения максимальной отдачи тепловой энергии, поверхность наружной стены за радиатором оклеивается фольгоизолом до его установки. Фольгоизол является отличным теплоотражающим материалом, позволяющим значительно снизить теплопотери. Выпускается полотном различной толщины, смотанным в рулоны.

Кусок изолирующего материала отрезается по размеру батареи. При отсутствии теплоизоляции тепло расходуется на обогрев холодной стены, тем самым снижается коэффициент полезной теплоотдачи радиатора.

Установка радиаторов отопления в частном доме. Как подключить батарею отопления: 3 схемы

Способы добавления радиаторов подбирают в зависимости от типа разводки. В любом случае теплоотдача должна быть эффективной. При выборе конкретного метода учитывают то, квартира или дом будут отапливаться. Разберем каждый метод отдельно.

Как подключить радиатор отопления с нижним типом монтажа

Нестандартную методику чаще применяют при желании скрыть трубы обратки в полу или специальных коробах. В продаже есть десятки моделей, совместимых с таким принципом монтажа. Почти все они имеют шаровые краны внутри кассетной системы. Байпас и прочие элементы тоже встроены производителем, что сделано для упрощения сборки.

Монтаж займет не более 30-40 минут. Просто соберите радиатор, повесьте на стену и настройте подачу воды с помощью фитингов. Подключение нижнего типа не принято выбирать при естественной циркуляции. При такой подаче теплоносителя данный метод не принесет желаемого результата.

Диагональное подключение батарей

Особенность представленного метода в том, что тепло подводится к одной стороне нагревательного блока, проходит через все секции и выводится через отверстие на противоположной грани, к которому подключается труба обратки. Схема применима при использовании длинных блоков, состоящих из 12 и более секций.

Внедрение принципа связано с желанием снизить теплопотери до минимального значения. Применяется для одно- или двухтрубных систем.

Познавательная статья: Как пользоваться штангенциркулем: 6 разъяснений

Как подключить радиатор отопления с боковым типом монтажа

Основная особенность представленного способа — подающий и обратный патрубки монтируются с одной стороны радиатора (правой или левой). Метод эффективен при небольшой длине элемента обогрева (не более 5-6 секций).

Боковая система часто встречается в многоэтажных постройках с вертикальным типом подключения. Базовое правило монтажа — не забывайте устанавливать перемычки. Только в этом случае можно будет быстро снять радиатор не нарушая работу всей системы. Не стоит подсоединять таким способом большие блоки во избежание больших теплопотерь.

Монтаж радиаторов отопления с нижним подключением. Какие радиаторы рассчитаны на нижнее подключение

Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

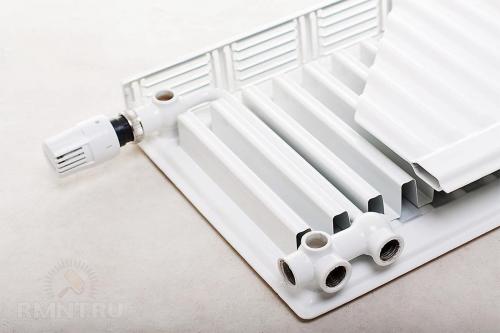

Конструкция панельного радиатора с нижней подводкой

Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные. Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

Секционный радиатор с нижним подключением

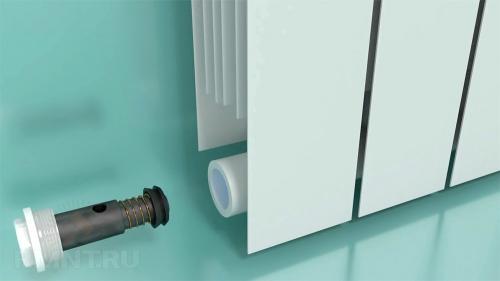

Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.

Клапан для нижнего подключения радиатора

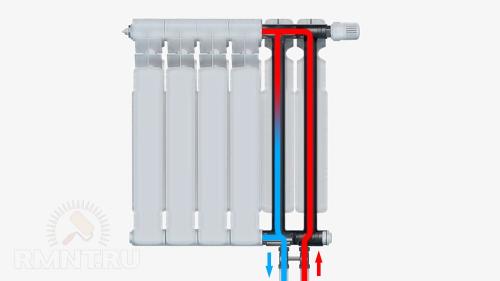

Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.

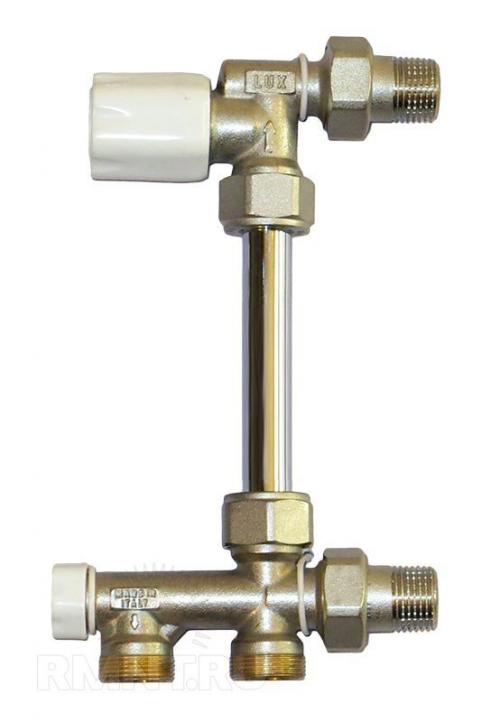

Термостатический узел для нижнего подключения радиатора

Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.

Установка радиаторов отопления своими руками. Монтаж радиаторов отопления своими руками: в доме или квартире, схемы обвязки

Чтобы произвести самостоятельный монтаж радиаторов отопления, предварительно нужно разобраться в особенностях установки различных видов батарей (алюминиевые, стальные, биметаллические и т.д.), определить какие инструменты и материалы нам понадобятся, изучить правила навески, схемы обвязки и другие аспекты этого на первый взгляд простого дела.

Как учесть все нюансы монтажа батарей отопления определённых моделей и не допустить ошибок – обо всём этом речь пойдёт ниже.

Монтаж батарей отопления весьма ответственная задача для застройщиков. Успешное её решение зависит от многих факторов, начиная от типа отопительной системы, теплотехнического расчёта помещений здания и заканчивая правильным выбором вида батарей и схемами их подключения.

Существует множество вариантов установки радиаторов отопления.

Это зависит от типа подводки трубопроводов с теплоносителем, обвязки приборов обогрева и даже от материала ограждающих конструкций.

Современный рынок теплотехники в России заполнен обширным ассортиментом радиаторов отопления различного класса, конструкции, размеров. В каждом конкретном случае, будь то замена старых батарей или подключение радиаторов отопления в новостройке, монтировать приборы нужно строго следуя инструкциям, разработанным на основе нормативной документации – СНиП. При определённых навыках правильно смонтировать систему отопления квартиры или частного дома вполне сможет своими руками сам владелец жилья.

Особенности установки различных видов радиаторов

Приборы для обогрева помещений по материалу изготовления подразделяются на несколько видов, каждые из которых имеют свои особенности установки. Давайте перечислим их:

• алюминиевые;
• стальные;
• биметаллические;
• чугунные;
• медные;
• пластиковые.

Алюминиевые

Отопительные алюминиевые батареи считаются моделями бюджетной линейки. Корпуса водяных обогревателей изготавливают методом экструзии, то есть вдавливанием расплавленной массы металла в форму под давлением. В результате получают лёгкие неразборные цельные конструкции с проточными каналами внутри. Поверхности изделия подвергаются анодному оксидированию, что создаёт на алюминии прочную защитную плёнку.

К особенностям установки батарей отопления следует отнести сложность подсоединения алюминиевых патрубков к сети теплоснабжения, состоящей из стальных труб.

Дело в том, что прямой контакт алюминия со сталью приводит к возникновению разрушительных процессов в цветном металле.

Чтобы этого не происходило, подключение приборов осуществляют посредством прикручивания специальных переходных муфт для подсоединения к трубам с теплоносителем. Также используют запорные краны с бронзовыми патрубками.

Стальные

Отопительные приборы из стали, обладая такими же качествами теплоотдачи, как у чугунных «собратьев», весят намного меньше и нагреваются в два раза быстрее. Они бывают двух видов – это монолитные панели и секционные трубчатые батареи.

Трубчатые модели по своей конструкции «копируют» чугунные изделия. Они также состоят из секций. Особенностью установки стальных радиаторов отопления является то, что всегда можно увеличить или уменьшить количество регистров в одном приборе, заменить вышедший из строя треснувший или засорившийся элемент на новый сегмент.

Биметаллические

Название изделия говорит о том, что структура корпуса представлена двумя металлами. Основой биметаллического радиатора является стальной трубчатый каркас, где две горизонтальные трубки (коллекторы) соединены между собой вертикальными каналами.

Вся конструкция завёрнута, как конфета в обёртку из алюминиевого кожуха. Такое решение строения радиатора было вызвано тем, чтобы использовать высокие теплотехнические характеристики алюминия максимально эффективно, не допуская его контакта с агрессивным теплоносителем.

Монтаж биметаллических приборов может выполнить своими руками домашний мастер, придерживающий всех пунктов инструкции. Её, как правило, поставляют практически все фирмы-изготовители вместе со своей продукцией. Из-за простоты монтажа биметаллическими радиаторами чаще всего производят замену старых батарей отопления, не меняя расположение подводящих трубопроводов с горячей водой. Сгоны или переходники позволяют соединять радиатор с трубой отопительного контура без сварки.

Чугунные

Первые батареи отопления были изготовлены из чугуна. На сегодняшний день этот металл не потерял своей актуальности в производстве отопительных приборов. Современные чугунные радиаторы выполняют в стильном дизайне, ими дополняют роскошные интерьеры особняков и зрелищных учреждений.

В России сохранилось производство чугунных батарей в их традиционном виде. Они дёшевы и неприхотливы в эксплуатации. Их устанавливают на производстве и общественных помещениях различного назначения, где внешний вид приборов не имеет значения.
