Однотрубная система отопления с нижней разводкой считается одной из лучших для установки в коттедже, на даче или в небольшом доме. Это связано с ее надежностью, простотой реализации и привлечением небольшого бюджета. Прежде, чем организовать схему, ознакомьтесь с возможностью организации самотечной или принудительной циркуляций теплоносителя, правильной схемой и установкой сопутствующего оборудования.


Отличие однотрубной и двухтрубной систем

Главное различие заключается в методе взаимодействия отопительных батарей и подающей трубы. Схема однотрубного отопления представляет замкнутый или кольцевой контур. Труба последовательно соединяется со всеми радиаторами, а после последнего прибора возвращается в обратном направлении к нагревательному котлу. Модель выделяется простым устройством и небольшими затратами при приобретении полного установочного комплекта.


Отличием двухтрубного оборудования является движение теплоносителя по двум трубопроводам. Горячий теплоноситель движется по направлению к батареям по трубе подачи. Предусмотрена обратка, функция которой состоит в отводе отработанной воды для дальнейшего нагревания в котле. В совокупности радиаторы будут иметь одинаковую температуру, а во внутреннем пространстве теплоноситель распределяется равномерно.


Важный момент! Двухтрубная схема требует больших затрат на прокладку магистрали, регулирующих и запирающих арматур. При наличии площади 150 кв. м. практичнее организовать однотрубную систему отопления, ведь данная схема связана с минимальными предварительными расходами.

Подбор для дома с небольшой площадью

Какие выбрать трубы

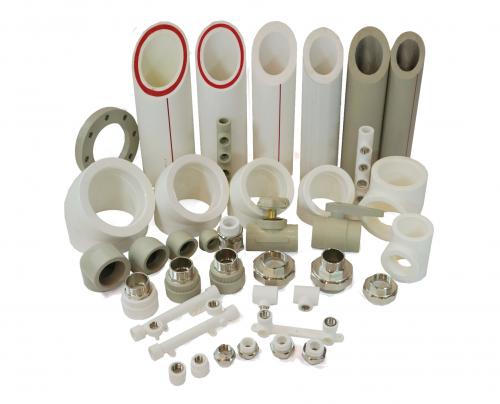

Преимуществом обладают металлопластиковые трубы, которые легко гнутся и отличаются доступной стоимостью. Такой материал отличается простой установкой, благодаря чему допускается самостоятельная установка. Изделие поддается легкому нарезанию, а крепление элементов осуществляется при помощи фитингов, которые можно закрутить при помощи простого разводного ключа.

Также можно установить медные трубы, которые соединяются при помощи паяльника. Изделия из стали самые дорогие, так как здесь понадобится полноценная сварка. Контур из полиэтилена отличается наиболее высокой стоимостью, но для работы потребуется специализированный паяльник. Чтобы работать с инструментом необходимы навыки и опыт. Показатель внутреннего диаметра не должен превышать 3 см.

Однотрубная система отопления ленинградка. Система отопления ленинградка: как она выглядит со стороны

Если отвечать на вопрос, что такое система отопления ленинградка, то можно сказать так – это однотрубная система отопления, в которой нет ни подачи теплоносителя, ни обратки. Его ток осуществляется по замкнутому в «кольцо» контуру, на который устанавливаются отдельные отопительные приборы – благодаря этому отопление частного дома ленинградка своими руками собирается очень просто. Подключаете к котлу магистраль (например, к подаче), тянете ее по всей комнате, попутно устанавливая батареи, и возвращаете назад к котлу, подключая к его обратному патрубку.

Следует понимать, что и обратка и подача батареи врезаются в одну и ту же трубу – именно этот момент обуславливает все достоинства и недостатки системы в целом. Об этом мы поговорим немного позже, а пока вернемся к конструктивным особенностям системы – их не очень много.

Система отопления ленинградка в частном доме может быть собрана различными способами – в некотором роде ее можно даже классифицировать по нескольким признакам.

• С цельной или разорванной в районе батарей магистралью. Попросту говоря, с перемычкой или без нее. Что дает наличие этой перемычки? Правильное распределение потока теплоносителя и возможность регулировки как отдельно взятых батарей, так и системы в целом. Устанавливая в магистраль (между подводками к батареям) кусок трубы меньшего диаметра, вы разделяете поток на две части, одна из которых движется дальше по магистрали, а вторая проходит через батарею. Теперь, установив на подводках к батареям краны, вы получаете возможность уменьшать или увеличивать ток второго потока, что очень важно для такой системы – уменьшая количество теплоносителя, проходящего через батарею, вы оставляете больше тепловой энергии для следующих в цепи отопительных приборов. По сути, с помощью регулировки этих кранов можно добиться равномерной работы всех батарей, чего невозможно сделать при разорванной системе отопления ленинградка. Она годится разве что для небольших домов, с количеством батарей не более десятка – по аналогии можно понять, что теплоноситель в таких системах отопления движется последовательно через каждый отдельно взятый прибор отопления, теряя с каждым шагом все больше и больше тепла. Последним достается его очень мало.

Источник: https://alyuminievye-batarei.aystroika.info/stati/odnotrubnoe-otoplenie-s-nizhney-razvodkoy-leningradskaya-odnotrubnaya-sistema-i-ee-elementy

Однотрубная система отопления в квартире. Устройство и принцип раздачи теплоносителя

Система называется однотрубной, поскольку нагретая вода подается и уходит из радиаторов отопления по единому коллектору. Трубопровод является общим для всех батарей, подсоединенных к магистральной ветви. То есть, входная и выходная подводка каждого отопительного прибора подключается к одной трубе, как показано на примере схемы теплоснабжения одноэтажного здания.

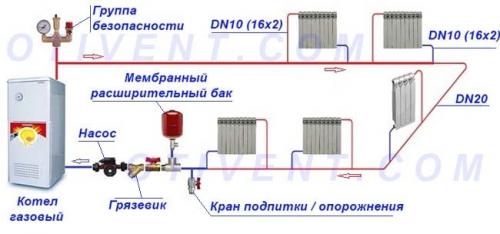

Классический вариант закрытой схемы с принудительным движением теплоносителя, подключенной к газовому котлу

Как работает однотрубная радиаторная система отопления:

1. Поступающий от котла прогретый теплоноситель достигает первой батареи и делится тройником на два неравных потока. Основная масса воды продолжает двигаться прямо по магистрали, меньшая часть затекает в радиатор (примерно 1/3).
2. Отдав тепло стенкам батареи и охладившись на 10—15 °С (в зависимости от мощности и реальной отдачи радиатора), малый поток через выходящий патрубок возвращается в общий коллектор.
3. Смешиваясь с основным потоком, охлажденный теплоноситель снижает его температуру на 0.5—1.5 градуса. Смешанная вода доставляется к следующему отопительному прибору, где цикл теплообмена и охлаждения главного потока повторяется.
4. В результате каждая последующая батарея получает теплоноситель с более низкой температурой. В конце остывшая вода направляется обратно в котел по той же магистрали.

Важный момент. Чтобы схема отопления работала стабильно, диаметр раздающей трубы должен значительно превышать размеры радиаторных подводок. Правило не касается вертикальных стояков с верхним розливом, где теплоносителю помогает течь вниз сила тяжести (читайте ниже о видах систем).

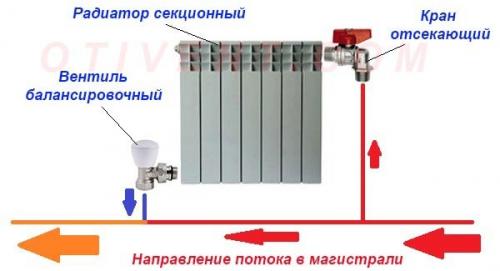

Цвет и размер стрелок на рисунке характеризует температуру и количество воды соответственно. Сначала потоки разделяются, потом смешиваются, остывая на пару градусов

Чем ниже температура циркулирующей воды, тем меньше тепла достается последним обогревателям. Проблема решается тремя способами:

• в конце магистрали ставятся батареи повышенной мощности – наращивается число секций либо увеличивается площадь панельных стальных радиаторов;
• путем увеличения диаметра трубы и производительности насоса повышается расход теплоносителя через основной коллектор;
• комбинация двух предыдущих вариантов.

Подключение радиаторов к единой распределяющей магистрали – главное отличие однотрубной разводки от остальных двухтрубных систем, где подача и возврат теплоносителя организован по двум раздельным ветвям.

Однотрубная система отопления с верхней разводкой. Устройство и принцип раздачи теплоносителя

Система называется однотрубной, поскольку нагретая вода подается и уходит из радиаторов отопления по единому коллектору. Трубопровод является общим для всех батарей, подсоединенных к магистральной ветви. То есть, входная и выходная подводка каждого отопительного прибора подключается к одной трубе, как показано на примере схемы теплоснабжения одноэтажного здания.

Классический вариант закрытой схемы с принудительным движением теплоносителя, подключенной к газовому котлу

Как работает однотрубная радиаторная система отопления:

1. Поступающий от котла прогретый теплоноситель достигает первой батареи и делится тройником на два неравных потока. Основная масса воды продолжает двигаться прямо по магистрали, меньшая часть затекает в радиатор (примерно 1/3).
2. Отдав тепло стенкам батареи и охладившись на 10—15 °С (в зависимости от мощности и реальной отдачи радиатора), малый поток через выходящий патрубок возвращается в общий коллектор.
3. Смешиваясь с основным потоком, охлажденный теплоноситель снижает его температуру на 0.5—1.5 градуса. Смешанная вода доставляется к следующему отопительному прибору, где цикл теплообмена и охлаждения главного потока повторяется.
4. В результате каждая последующая батарея получает теплоноситель с более низкой температурой. В конце остывшая вода направляется обратно в котел по той же магистрали.

Важный момент. Чтобы схема отопления работала стабильно, диаметр раздающей трубы должен значительно превышать размеры радиаторных подводок. Правило не касается вертикальных стояков с верхним розливом, где теплоносителю помогает течь вниз сила тяжести (читайте ниже о видах систем).

Цвет и размер стрелок на рисунке характеризует температуру и количество воды соответственно. Сначала потоки разделяются, потом смешиваются, остывая на пару градусов

Чем ниже температура циркулирующей воды, тем меньше тепла достается последним обогревателям. Проблема решается тремя способами:

• в конце магистрали ставятся батареи повышенной мощности – наращивается число секций либо увеличивается площадь панельных стальных радиаторов;
• путем увеличения диаметра трубы и производительности насоса повышается расход теплоносителя через основной коллектор;
• комбинация двух предыдущих вариантов.

Подключение радиаторов к единой распределяющей магистрали – главное отличие однотрубной разводки от остальных двухтрубных систем, где подача и возврат теплоносителя организован по двум раздельным ветвям.

Однотрубная система отопления в многоквартирном доме. Вертикальные однотрубные системы

В инженерном сообществе сложились некоторые мифы. Один из них – вертикально-однотрубная система устарела, не отвечает современным требованиям, ее проектирование нужно если не прекратить, то максимально ограничить.

На самом деле это совершенно не так. Однотрубная система обладает такими достоинствами, которые в наших обычных условиях эксплуатации зданий выдвигают ее на первое место.

Главное из достоинств заключается в том, что эта система гораздо более надежна, чем двухтрубная.

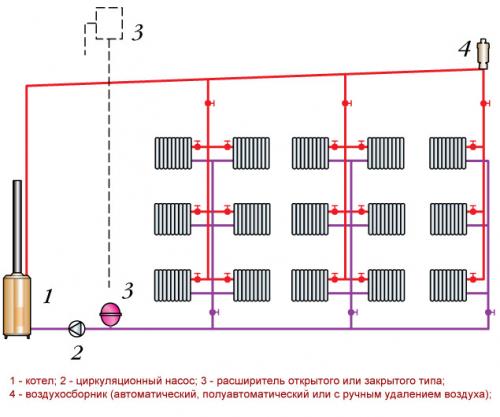

В узле обвязки нагревательного прибора (рис. 1) теплоноситель разветвляется на два потока. Один затекает в прибор, другой проходит по замыкающему участку, минуя его. Конструкция термостата создается таким образом, чтобы обеспечить максимальное количество теплоносителя в первом потоке. Для этого отверстие для прохода воды и диаметр плунжера делается максимальным. Термостат (в отличие от двухтрубной системы) практически не засоряется, если качество теплоносителя далеко от идеала. При несанкционированной замене отопительных приборов (чем часто грешат наши граждане) изъятие термостата не приводит к таким катастрофическим последствиям, как в двухтрубных системах. В журнале «Энерго-сбережение», № 6, 2004 наш киевский коллега В. Ф. Гершкович очень правильно описал картину, к чему приводит такая замена, – происходит «короткое замыкание», дезорганизующее всю работу системы.

Существуют и другие преимущества однотрубных систем: меньшая стоимость, большая простота заготовок, возможность унификации деталей системы, легкость монтажа и т. п., что в настоящее время не так актуально, но тоже имеет свое значение.

Обладают эти системы и недостатками. Основной из них – это то, что в том случае, если помещение перегрето и термостат закрылся, теплоноситель минует отопительный прибор не остывая. В этом смысле можно сказать, что однотрубная система не экономит, а не дает перерасходовать тепло. В течение отопительного сезона существуют такие периоды, когда температура на улице 18–20 °С, а система отопления работает потому, что завтра будет опять –5 °С и отключать систему нецелесообразно. Можно назвать такой режим режимом минимум. При этом режиме все термостаты могут быть закрыты, а теплоноситель из подающей линии перетекает в обратную, почти не остывая. Это крайне нежелательное явление, если источником теплоснабжения является ТЭЦ. Отсутствие массовых нареканий на это со стороны теплоснабжающих организаций при том, что в Москве построены тысячи однотрубных систем отопления с термостатами (все типовые жилые дома последнего времени), можно объяснить только тем, что эти явления краткосрочны и происходят при относительно высоких наружных температурах. К тому же, обратный теплоноситель прежде, чем вернуться в теплосеть, как правило, проходит предварительное охлаждение в первой ступени подогрева системы горячего водоснабжения.

Правильная однотрубная система отопления. Принцип работы двухтрубной магистрали

Двухтрубный контур предполагает подачу и отвод нагретой жидкости в отопительных приборах по двум отдельным трубам (входящий патрубок радиатора подключен к подающему трубопроводу, а выходной – к «обратке»).

1. Нагретый от котла теплоноситель поступает по первой трубе в отопительный прибор, отдает часть жидкости батарее отопления и двигается дальше по кругу.
2. Вода в радиаторах отдает свое тепло приборам и, остывая, направляется по второй трубе обратно в отопительный котел .

Такая система отопления применяется в основном в больших по площади домах, отличается высокой эффективностью за счет минимальных теплопотерь и равномерного распределения тепла.

Максимальное количество подключенных отопительных приборов в одной линии: до 40 (в загородных домах, в зависимости от площади, достаточно будет установить до 10 радиаторов отопления). Возможно подключение .

Важно! В системах отопления открытого типа необходим определенный наклон трубопровода для достижения оптимальной скорости теплоносителя в контуре.

Основные схемы двухтрубного отопления

• Тупиковый (плечевой) тип — система отопления, в которой теплоноситель движется в трубах в противоположных направлениях. Возможна верхняя и нижняя подача теплоносителя.

Нижняя разводка встречается в закрытых системах отопления. Радиаторы имеют нижнее или диагональное подключение (патрубки батареи монтируются к трубопроводам с противоположных сторон), подающие и отводящие трубы прокладывают параллельно полу под отопительными приборами. Циркуляционный насос устанавливают на отводящем контуре.

Верхняя разводка встречается редко и применяется, в основном, в системах с естественной циркуляцией. Для максимального прогрева радиаторы имеют диагональное подключение: подающая труба соединяется в верхней части батареи, а обратная труба подключается к отводящему патрубку в нижней части прибора с противоположной стороны.

В многоэтажных домах на два крыла отопительный контур делят на 4 «плеча» (ветви трубопроводов, которые сходятся к общей магистрали).

• Петля Тихельмана — попутная схема подключения, когда каждая линия замкнута в кольцо. Вода в обоих трубопроводах движется в одинаковом направлении. Такая система создает одинаковые гидравлические условия для отопительных приборов и обеспечивает равномерный расход теплоносителя с минимальной балансировкой. Необходимым элементом является циркуляционный насос .

Чаще всего используется нижняя подводка с диагональным подключением радиаторов отопления. Для каждого этажа проводится отдельная петля, которая сводится к общему стояку.

Встречается и двухтрубная система с верхней разводкой, когда подающая труба спрятана в потолке. Чаще всего такая разводка применяется в больших по площади зданиях.

• Лучевой (коллекторный) тип. Теплоноситель, нагретый от котла, направляется к распределительному коллектору, от которой проведены индивидуальные для каждого отопительного прибора подающие и обратные магистрали.

Коллектор оснащен расходомером и терморегулятором, которые контролируют расход воды и температуру обогрева. Для каждого этажа устанавливают свою отдельный распределительный коллектор.

Однотрубная система отопления с насосом. Одноконтурная схема — устройство и принцип действия

Как работает отопление с одним контуром трубной разводки:

1. Теплогенератор нагревает рабочую жидкость, и направляет ее в трубопровод системы отопления;
2. По трубам теплоноситель подается в батареи, регистры или радиаторы;
3. Рабочая жидкость протекает по радиаторам последовательно из первого во второй, из второго в третий, и т.д., пока из последнего радиатора снова не попадет в котел;
4. После подогрева остывшей жидкости в котле теплоноситель снова направляется в систему отопления.

Устроенная по такой схеме однотрубная система отопления практически вечная, если переток воды по трубам организован по принципу гравитации – без насоса. В системе с естественной циркуляцией теплоносителя для работы системы необходимо только соблюдать некоторый уклон труб, и отопление будет работать в абсолютно автономном режиме. Если собирается принудительная магистральная система отопления частного дома своими руками, то в нее включается циркуляционный насос.

Разница между этими двумя вариантами огромная: в первом случае поток рабочей жидкости будет медленным, нужно тщательно соблюдать все уклоны и повороты, необходимо размещать расширительный резервуар только в самой высокой точке системы, но такая схема работает самостоятельно и не требует электричества, контроля и регулировок. При работе насоса работа отопления упрощается: схема разводки может быть любой, так как насос протолкнет воду по любым лабиринтам, а расширительный бак можно врезать в трубу и закрытого типа, что позволяет устанавливать его в любой точке системы.

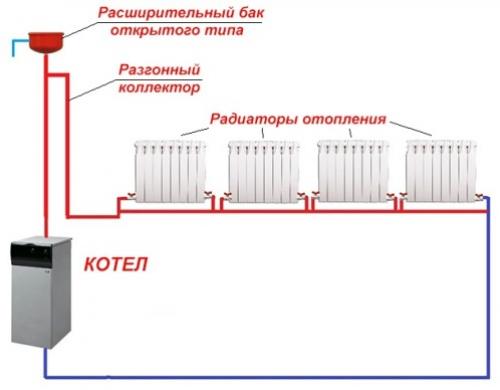

Самостоятельный монтаж однотрубной системы отопления с естественной циркуляцией часто реализуется по схеме с верхней трубной разводкой. Упрощенно такая схема подключения однотрубной системы отопления частного дома выглядит, как последовательное включение оборудования, начиная от котла и заканчивая крайним в разводке радиатором, причем все приборы должны располагаться один ниже другого, чтобы вода имела физическую возможность создавать направленный поток. Преимущество в таком плане однотрубного отопления – отсутствие зависимости от электричества, бесшумность и, как следствие, надежность.

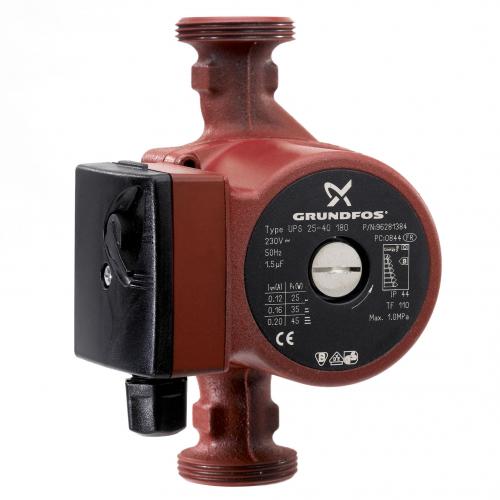

Принудительная однотрубная разводка требует включения насоса в трубу обратной подачи рабочей жидкости – между последним радиатором и котлом. Так как жидкость движется принудительно, никаких уклонов соблюдать не нужно, а за стравливанием воздуха и другими параметрами системы может следить автоматика, которую при подведенном электричестве организовать несложно.

Принудительная закрытая или открытая однотрубная система отопления эффективнее работает с нижней трубной разводкой, когда подающая труба проходит по периметру всех обогревательных приборов по полу. Достоинства такой схемы – возможность скрытой разводки и отсутствие вертикальных трубных стояков.

Однотрубная система отопления частного дома. Общие сведения об однотрубных схемах отопления

Основные сферы применения однотрубных схем – разные по этажности дома с небольшим количеством радиаторов в одном контуре. Например, в высотках от стояка отходят не более трёх радиаторов на этаж. В частном секторе такие системы наиболее эффективны в одно- и двухэтажных частных домах с площадью до 150 м².

Достоинства и отрицательные стороны

Правильно подобрать систему отопления можно только исходя из условий эксплуатации, учитывая положительные и отрицательные стороны всех типов конструкции.

Однотрубная система отопления схема. Однотрубная система отопления частного дома.

Наиболее оптимальным вариантом для частных домов будет схема с одним центральным трубопроводом отопления.

В нём теплоноситель непрерывно циркулирует по магистрали от котла до отопительных приборов , отдавая тепловую энергию и тем самым нагревая помещения. В качестве источника тепла может выступать воздух, пар, вода, либо антифриз. Наиболее часто используется водяная система отопления.

В большинстве случаях стандартное отопление основано на следующих физических законах: тепловом расширении жидкости за счёт нагрева в котле, конвекционных силах гравитации.

После нагревания теплоносителя происходит его расширение и соответственно возрастает давление в трубе. Становясь более лёгким он направляется вверх и под воздействием давления, гравитации и конвекции, распространяется по трубам в отопительные приборы. Из за этой особенности труба из котла всегда направленна строго вверх.

После передачи тепла радиаторам охлаждённый теплоноситель устремляется обратно в котёл и цикл повторяется.

Исходя из вышесказанного однотрубная система отопления частного дома — это собой замкнутый маршрут течения теплоносителя.

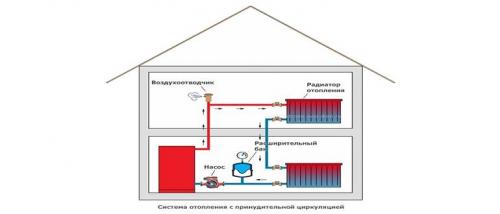

Однотрубная система отопления частного дома с принудительной циркуляцией

Радиаторы здесь подсоединяются последовательно друг за другом. Однотрубные системы отопления бывают двух видов: с принудительной циркуляцией и естественной. Но тем не менее практически все их элементы аналогичны:

Наиболее оптимальным вариантом для частных домов будет схема с одним центральным трубопроводом отопления.

В нём теплоноситель непрерывно циркулирует по магистрали от котла до отопительных приборов, отдавая тепловую энергию и тем самым нагревая помещения.

В качестве источника тепла может выступать воздух, пар, вода, либо антифриз. Наиболее часто используется водяная система отопления.

В большинстве случаев стандартное отопление основано на следующих физических законах: тепловом расширении жидкости за счёт нагрева в котле, конвекционных силах гравитации.

После передачи тепла радиаторам охлаждённый теплоноситель устремляется обратно в котёл и цикл повторяется.

Однотрубная система отопления частного дома с принудительной циркуляцией

Радиаторы здесь подсоединяются последовательно друг за другом.

Однотрубные системы отопления бывают двух видов: с принудительной циркуляцией и естественной. Но тем не менее практически все их элементы аналогичны:

• Котёл - источник тепла;
• Трубопровод - магистраль, по которой циркулирует теплоноситель;
• Радиаторы - отопительные приборы;
• Клапаны - регуляторы давления;
• Помпа - устройство для принудительной циркуляции.

• Котёл, который бывает нескольких видов: на твёрдом топливе, электрический, на газе. Служит в качестве источника создания тепла.
• Оборудование, осуществляющее теплоотдачу: радиаторы , тёплый пол .
• Элемент системы, отвечающий за движение теплоносителя. У принудительной схемы — это насос, у естественной схемы — это специальный участок трубы для разгона теплоносителя.
• Оборудование для компенсации переизбытка давления в трубе: расширительный резервуар открытого или закрытого вида. При открытом типе ёмкость бывает целиком открытой, либо частично. Она подсоединяется к трубопроводу в его высочайшей точке сразу же после котла.
• Так же в данной системе предусмотрен отвод для слива лишнего теплоносителя в канализацию или на улицу. В данном случае теплоноситель непосредственно соприкасается с воздухом, за счёт чего происходит его испарение и насыщение кислородом.При закрытом типе резервуара он полностью герметичен. Внутри бак поделён мембраной на два отделения. В одном отделении находится воздух, другое соединено с трубопроводом. Мембрана служит демпфером. При нагреве теплоноситель, воздействует на мембрану, смещая её в сторону отделения с воздухом. В обратном случае мембрана под давлением образовавшегося сжатого воздуха выдавливает излишек жидкости снова в основной трубопровод.
• Трубы и различная арматура.
