Подключение радиатора отопления к двухтрубной системе. Какие виды отопительных систем бывают?

Для того чтобы понимать как подключить радиатор отопления, нужно четко осознавать в какую систему она будет интегрироваться. Даже если все работы будут выполнять мастера из специализированной фирмы, все равно хозяину дома нужно знать какая схема отопления у него в жилище будет реализовываться.

Однотрубное отопление

Основывается на подаче воды в радиаторы, установленные в многоэтажном строении (как правило, в многоэтажках). Такое подключение радиатора отопления является самым простым.

Однако при доступности монтажа такая схема имеет один серьезный недостаток – невозможно регулировать подачу тепла. Никаких специальных устройств такая система не предусматривает. Поэтому теплоотдача соответствует заложенной проектом расчетной норме.

Подключение радиатора отопления к двухтрубной системе. Какие виды отопительных систем бывают?

Наглядные схемы подключения радиаторов для разных отопительных систем: однотрубной и двухтрубной

Двухтрубное отопление

Рассматривая варианты подключения радиаторов отопления, естественно стоит уделить внимание и двухтрубной отопительной системе. Ее функционирование базируется на подаче горячего теплоносителя по одной трубе, а отводу охлажденной воды в обратном направлении по второй трубе. Здесь реализуется параллельное подключение отопительных устройств. Достоинством такого подключения является равномерность нагрева всех батарей. Кроме того интенсивность теплоотдачи можно регулировать вентилем, который монтируется перед радиатором.

Важно! Правильное подключение радиаторов отопления подразумевает соблюдение требований главного нормативного документа – СНиП 3.05.01-85.

Схема подключения двухтрубной системы отопления. Особенности двухтрубных систем отопления

Двухтрубная система отопления представляет собой самую распространенную схему прокладки отопительных труб и подключения радиаторов. Она предусматривает использование двух труб – по одной осуществляется подача горячего теплоносителя, а по второй он отводится к отопительному котлу. Данная схема отличается высокой эффективностью и обеспечивает равномерное распределение тепла по всем обогреваемым помещениям.

Однотрубные системы отопления, в отличие от двухтрубных, обладают целым рядом недостатков:

Подключение радиатора отопления к двухтрубной системе. Какие виды отопительных систем бывают? 01

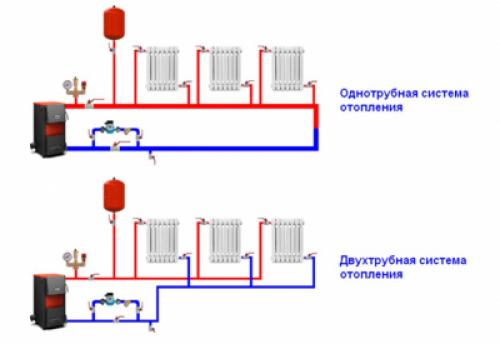

Различие в работе однотрубных и двухтрубных систем отопления хорошо иллюстрирует данная картинка.

  • Более ограниченная длина контура;
  • Неравномерное распределение тепла по обогреваемым помещениям – страдают самые последние комнаты;
  • Трудно отапливать многоэтажные здания;
  • Повышенное гидродинамическое сопротивление в системе отопления;
  • Отсутствие раздельной регулировки температуры обогрева в разных комнатах;
  • Трудности в ремонте – нельзя снять неисправную батарею без остановки всей системы.

Некоторая часть вышеупомянутых проблем частично решается с помощью схемы «ленинградка», но и это не является полноценным выходом из ситуации.

Однотрубные системы отопления востребованы там, где двухтрубные схемы являются явным излишеством. Например, они монтируются в небольших домиках на 2 или 3 комнаты – здесь можно немного сэкономить на трубах.

Двухтрубная система отопления предусматривает прокладку двух параллельных труб, к которым подключаются радиаторы. Теплоноситель из подающей трубы поступает в отопительные приборы, после чего отправляется в обратную трубу (обратку). Несмотря на более внушительные финансовые и трудовые затраты, готовая система получается более функциональной в эксплуатации и удобной в ремонте.

Двухтрубное отопление активно используется для обогрева помещений и здания различного назначения. К ним относятся одноэтажные частные дома и коттеджи, многоэтажные многоквартирные дома, а также промышленные и административные постройки. Иными словами, сфера его применения отличается своей широтой.

Источник: https://alyuminievye-batarei.aystroika.info/stati/podklyuchenie-radiatorov-pri-dvuhtrubnoy-sisteme-vyvody-i-poleznoe-video-po-teme

Какое подключение радиаторов отопления лучше. Нижнее

Подключение радиатора отопления к двухтрубной системе. Какие виды отопительных систем бывают? 02

Схема, ещё называемая вентильной, которая традиционно считается менее эффективной, нежели предыдущая. Однако она даёт возможность скрыто подвести трубопровод из пола, плинтуса, стены, что во многом определяет её популярность. Зачастую монтаж радиаторов отопления с нижним подключением выполняют своими руками хозяева автономных комплексов обогрева в небольших домах, коттеджах. Именно поэтому к такому способу установки наиболее адаптированы стальные панельные приборы, некоторые модели алюминиевых и биметаллических секционных, которые рекомендованы для индивидуальных систем обогрева.

Для реализации этой технологии они оснащаются двумя отверстиями в донной части, к которым подсоединяется разводка.

Нижнее однотрубное подключение вентильных радиаторов отопления

Предполагает наличие только одной магистрали (подающей), идущей замкнутым круговым контуром от котла и возвращающейся к нему же. Прибор врезается в эту линию, подсоединяясь к ней входным и выходящим патрубками. Основные преимущества такой схемы: минимальный расход материалов для её обустройства и простота сборки.

Недостатков несколько больше

  1. нижнее подключение радиаторов отопления к однотрубной системе исключает возможность регулировки мощности отдельной единицы
  2. неравномерный прогрев приборов, когда первые в цепи получают более горячий теплоноситель, последние – уже практически остывший
  3. необходимость сливать всю систему в случае ремонта или замены одного устройства

Нижнее подключение 2-трубное радиаторов отопления

В этом случае имеются две отдельных линии: подающая и обратная, каждая из которых подводится к определённому патрубку прибора. Для реализации такой разводки потребуется больше труб, запорно-регулирующей арматуры, фитингов и т.д., но, в конечном итоге, она позволит оптимизировать расход энергии без ущерба для комфорта микроклимата помещений. Во-первых, в таком комплексе имеется возможность индивидуально регулировать мощность каждого прибора благодаря установке ручных или термостатических вентилей. Во-вторых, наличие отсечной арматуры позволяет без проблем демонтировать прибор.

В 2-трубных системах нижнее подключение радиаторов отопления плюсы которого очевидны, а минусы не слишком существенны, является наиболее популярным вариантом. Оно может выполняться двумя способами

  1. Параллельным. В этом случае каждый прибор последовательно подсоединяется к подающей и обратной линиям. Вариант, где-то напоминающий однотрубную схему, но более усовершенствованный.
  2. Лучевым. Разводка идёт от распределительного коллектора индивидуально к каждому потребителю. Лучший в плане комфорта эксплуатации и экономичности способ, требующий значительных затрат на стадии монтажа.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/pravilnoe-podklyuchenie-radiatorov-otopleniya-o-sposobah-podklyucheniya-batarey

Нижнее подключение радиаторов отопления. Какие радиаторы рассчитаны на нижнее подключение

Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

Подключение радиатора отопления к двухтрубной системе. Какие виды отопительных систем бывают? 03 Конструкция панельного радиатора с нижней подводкой

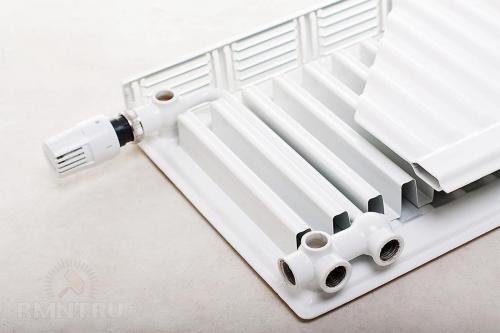

Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные.

Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

Подключение радиатора отопления к двухтрубной системе. Какие виды отопительных систем бывают? 04 Секционный радиатор с нижним подключением

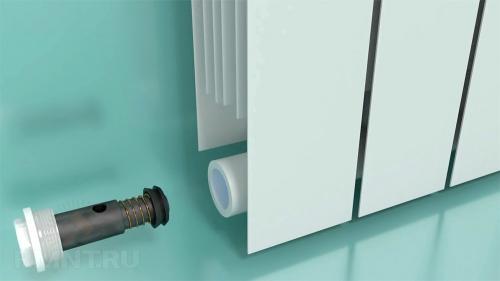

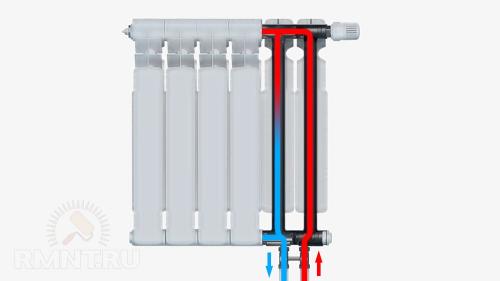

Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.

Подключение радиатора отопления к двухтрубной системе. Какие виды отопительных систем бывают? 05 Клапан для нижнего подключения радиатора

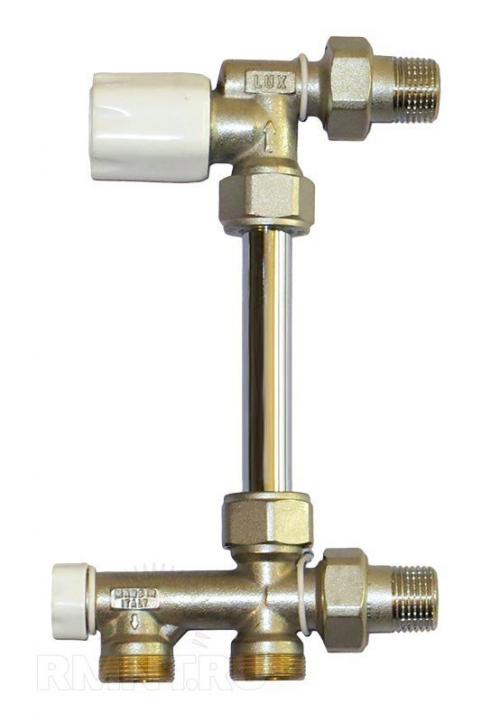

Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.

Подключение радиатора отопления к двухтрубной системе. Какие виды отопительных систем бывают? 06 Термостатический узел для нижнего подключения радиатора

Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.

Последний радиатор в двухтрубной системе. Глобальные проблемы контура отопления

Подключение радиатора отопления к двухтрубной системе. Какие виды отопительных систем бывают? 07

Котэ не любит холодных батарей.

Причины, почему одна батарея горячая, другая – холодная, могут носить глобальный характер:

  • неправильно смонтирован байпас;
  • отсутствует балансировка;
  • недостаточное давление.

Неправильно смонтирован байпас .Байпас представляет собой трубку перед радиатором. Он соединяет между собой подачу подогретого теплоносителя и обратку. Последняя батарея плохо греет, если байпас устанавливается слишком далеко от нее. Ведь, согласно законам физики, теплоносителю будет легче пройти по байпасу, чем через весь нагревательный элемент.

Байпас врезается непосредственно в разводку, а не через двух- или трехходовой клапан. Теплоноситель поступает в радиатор через отводы. Как следствие – уменьшается сечение подающих труб. Давления в системе не хватает, чтобы протолкнуть горячую воду через контур. Как результат – не греет последний радиатор отопления.

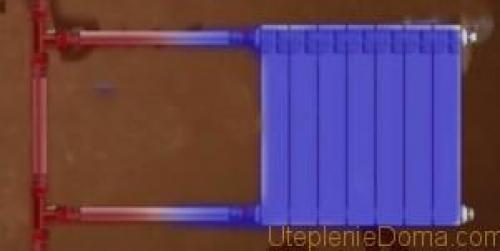

Часто при первом запуске отопительного контура в доме не греет последняя батарея. Что делать? Специалисты рекомендуют не предпринимать радикальных действий и дать системе выровняться. Воздух, который находится в воде, должен выйти естественным образом. Через некоторое время отопительная разводка будет функционировать нормально.

Подключение радиатора отопления к двухтрубной системе. Какие виды отопительных систем бывают? 08

Ошибка в диматре байпаса.

Неправильный монтаж радиатора .Почему не греет последняя батарея? Возможно, последний радиатор в контуре отопления слишком большой. Он содержит больше, чем 12 секций. В таком случае давления в системе не хватает, чтобы прогнать теплоноситель через весь объем нагревательного элемента. Положение усугубляется боковым подключением. Горячая вода не доходить до крайних секций. Как результат – плохо греет последний радиатор отопления.

Неправильная балансировка .Под балансировкой системы подразумевается равномерное распределение теплоносителя по всему контуру обогрева. Она выполняется при помощи запорно-регулировочных арматур и терморегуляторов. Если последняя батарея в системе отопления холодная, то, возможно, проблема кроется в неравномерном распределении горячей воды по разводке.

Все про  пластиковые трубы для отопления: характеристики , размеры, монтаж.

Какая должна быть толщина стальных труб для отопления? Ответ здесь .

Источник: https://alyuminievye-batarei.aystroika.info/stati/podklyuchenie-radiatorov-pri-dvuhtrubnoy-sisteme-vyvody-i-poleznoe-video-po-teme

Как подключить вторую батарею отопления. Можно ли наращивать батареи в квартире

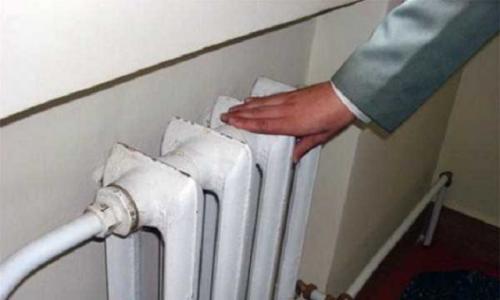

Правильно соединить два радиатора отопления между собой несложно, гораздо проблемнее проконтролировать результат работы. Проверить качество сборки под давлением воды можно лишь при заполнении системы отопления перед началом отопительного сезона. В этом случае существует определенный риск появления течи на плохо упакованном соединении, в результате – скандал с соседями снизу и долгие препирательства с ЖЭКом. Поэтому браться за соединение отопительных радиаторов можно лишь в том случае, если уверены в том, что сможете соединить трубы и гайки на секциях на гарантированно качественном уровне.

Кроме того, прежде чем планировать наращивание батарей отопления в квартире, нужно учесть следующее:

  • Закон прямо запрещает демонтаж, замену или наращивание количества радиаторов отопительной системы. Формально нарастить батарею отопления в квартире могут лишь работники ЖЭКа по согласованию с теплосетью;
  • Реальные технические характеристики системы в многоэтажном доме могут не соответствовать проектным данным. Это самая серьезная проблема, решить которую собственными силами очень сложно.

Для частника наращивание количества обогревателей ограничено лишь сопротивлением теплообменника котла

Понятно, что схема соединения радиаторов отопления в частном доме может быть достаточно произвольной, нужно лишь правильно посчитать площадь сечения труб на выходе из котла отопления и сравнить с изменением аналогичной характеристики после предполагаемого наращивания радиаторов отопления. Обычно для одно-двухэтажных зданий проблем с соединением двух батарей отопления между собой не возникает. В остальных случаях хозяева, перед тем как присоединить дополнительные секции радиаторов отопления, устанавливают между ними балансировочные краны – задвижки, с помощью которых выравнивают давление и обеспечивают стабильное отопление по всем этажам, от подвала до утепленного чердака.

Как быть юридически с наращиванием секций радиаторов

Любые обращения в ЖЭК или в управляющую компанию с просьбой разрешить дополнительное присоединение радиаторов отопления заканчиваются ничем. Конторы теплосети также не реагируют на просьбы об увеличении количества регистров. Причина такого поведения проста – они не знают, как правильно сделать перерасчет характеристик системы отопления, чтобы установка дополнительных радиаторов не сказалась на уровне обогрева в других квартирах, подключенных к стояку.

Как подключить вторую батарею отопления. Можно ли наращивать батареи в квартире

Чугун нужно промывать или менять на биметалл

Можно проигнорировать требования и ожидать, что вполне реально, штрафных санкций за переделку. Так поступают практически все, кому приходится жить в старых хрущевках с чугунными батареями.

Второй путь сложнее:

  • Нужно заказать проект расчета балансировки расхода по стояку с учетом того, сколько планируется соединить дополнительных радиаторов. Документы массово делают для тех, кто переходит индивидуальное отопление, поэтому все это реально;
  • Получить решение суда о понуждении ЖЭКа или управляющей компании выполнить работы. Правда, присоединить радиаторов больше, чем указано в проекте, не получится.

На законное решение проблемы наращивания батарей могут уйти годы, поэтому нужно искать компромисс. Возможно, поставить дополнительные секции или заменить чугунные батареи на более современные биметаллические модели. Формально это решение проблемы.

Что сделать с системой отопления

Наращивание количества радиаторов отопления, подключенных к одному стояку, может не дать требуемого эффекта, даже если вместо штатной «восьмерки» соединить 20-30 дополнительных радиаторов отопления.

Для того чтобы система заработала, необходим определенный перепад давления горячей воды в трубах. Чем он выше, тем больше скорость потока и выделение тепла на радиаторах. На старых, забитых ржавчиной и грязью теплоцентралях давление падает очень быстро.

Если квартира на первом-втором этаже, то есть смысл попытаться присоединить несколько дополнительных радиаторов. На последних этажах многоквартирного дома можно даже соединить в одну конструкцию две-три батареи. Греть будут только регистры первой, присоединенные дополнительные секции на остальных радиаторах так и останутся холодными.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-soedinit-batareyu-s-metallicheskoy-truboy-truby-i-radiatory

Схемы подключения радиаторов отопления в частном доме. Схема разводки труб

В частных домах используются две основные разводки — однотрубная и двухтрубная. Чем они отличаются?

Однотрубная

Это тот самый экономичный вариант, где используется небольшое количество материалов. По сути, получается так:

  • От нагревательного котла по полу проводится труба, которая проходит все помещения и возвращается обратно к котлу.
  • Радиаторы устанавливаются поверх трубы, а их соединение осуществляется по нижним патрубкам. При этом горячая вода из трубы проникает внутрь отопительного прибора, заполняя его полностью. Часть теплоносителя, отдавшая тепло, опускается вниз и выходит через второй патрубок, попадая опять в трубу.

Получается последовательное соединение батарей с нижним подключением радиаторов. Отметим один негативный фактор, который влияет на эффективность теплоотдачи. Последовательное соединение в однотрубной системе сопровождается постепенным уменьшением температуры теплоносителя в каждом последующем отопительном элементе. Так что в последних комнатах будет всегда холоднее.

Как решить эту проблему?

  1. Можно подключить циркуляционный насос в систему. Он позволит равномерно распределить горячую воду по всем отопительным приборам.
  2. Нарастить радиаторы в последних комнатах, тем самым увеличив площадь тепловой отдачи.

Двухтрубная

Варианты схем подключения

Эта схема отопления в частном доме самая эффективная. Правда, первоначальные затраты будут немалыми. Ведь придется проводить два трубных контура — подачу и обратку. Но в любом случае такая схема имеет перед однотрубной несколько преимуществ:

  • Теплоноситель распределяется равномерно по всем помещениям.
  • Есть возможность контролировать и регулировать температурный режим в каждой комнате отдельно.
  • Можно проводить ремонт каждого отопительного элемента, не останавливая всю отопительную систему.
  • Снижение расходов топлива.

Неправильное подключение радиаторов отопления. Неправильное подключение радиатора отопления

Неправильное подключение радиатора отопления к стояку может стать причиной того, что радиатор будет давать мало тепла или не греть совсем. В этой статье хочу привести такой пример и способ устранения неполадки.

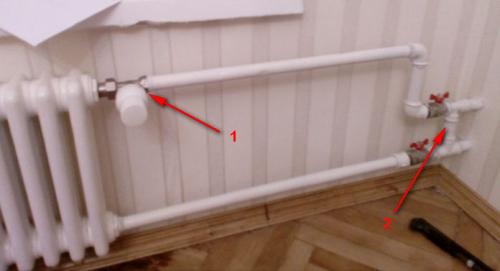

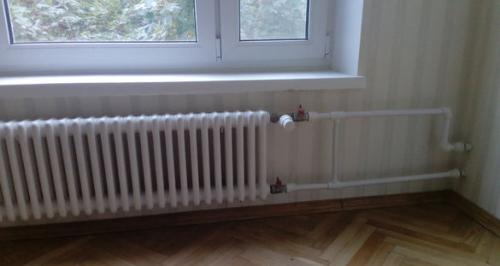

В качестве примера приведу фото. Ниже мы рассмотрим все недочеты, которые допустил сантехник при монтаже.

Неправильное подключение радиаторов отопления. Неправильное подключение радиатора отопления

1. Терморегулятор.

Неправильная установка терморегулятора радиатора отопления

Первое, на что мы обратили внимание, — это неправильное положение головки терморегулятора (этот прибор могут ещё называть термоголовкой или термостатом). Терморегулятор был развёрнут головкой вверх (фото сделано после того, как мы изменили её положение), а это неправильно. Почему? Вы поймете, если познакомитесь с принципом работы термоголовки.

Принцип работы термоголовки

В сильфоне терморегулятора находится жидкость, чувствительная к изменению температуры окружающей среды (при повышении температуры значительно расширяется, при понижении — сужается).

Например, регулятор установлен в положении «3» (это примерно 20 ºС). Если в помещении температура поднимается выше заданной, жидкость нагревается, расширяется, давит на шток клапана, тем самым перекрывая просвет в трубопроводе, что приводит к замедлению циркуляции теплоносителя и понижению температуры. При понижении температуры — жидкость сжимается, шток клапана поднимается, теплоноситель циркулирует быстрее и отдаёт больше тепла.

Обратите внимание! Жидкость реагирует не на температуру теплоносителя, а именно на температуру окружающего воздуха.

Принцип работы терморегулирующей головки радиатора отопления наглядно проиллюстрирован в этом

Как правильно установить термоголовку

Частой ошибкой мастеров является монтаж термостата головкой вверх. Что происходит в этом случае: от трубопровода в помещение поступает дополнительное тепло, теплый воздух движется вверх, обтекая термоголовку, жидкость в нем нагревается, и клапан закрывается раньше, чем в помещении поднялась заданная температура.

Вывод. Головка должна быть направлена в сторону, чтобы термостат реагировал на реальную температуру в помещении.

Но в нашем случае изменение положение терморегулятора ни к чему не привело. Значит причина того, что радиаторы не грели, была не в этом.

Байпас. Ошибка №2

Байпас (англ. bypass — обход) — перемычка между подающим и обратным трубопроводом. В двух словах поясню, для чего нужен байпас в разводке системы отопления. В случае, если вы перекроете краны на радиаторе (подающий и обратный), циркуляция теплоносителя будет осуществляться в обход батареи, через байпас (имеется в виду однотрубная схема разводки). Если же у вас такой перемычки нет, то когда вы закроете краны, тепло пропадёт не только у вас, но и у всех соседей снизу и сверху по стояку. По сути, вы перекроете весь стояк.

Неправильное подключение радиаторов отопления. Неправильное подключение радиатора отопления

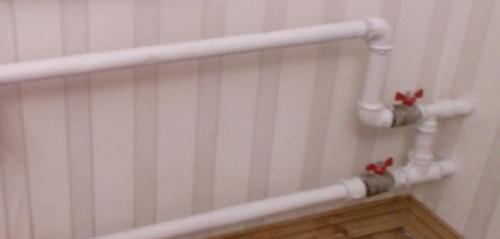

В нашем примере по поводу байпаса есть несколько замечаний. Теплоноситель по стояку, как любая жидкость, циркулирует по пути наименьшего сопротивления. Оба наши замечания будут основаны на этом тезисе.

  1. До ремонта в квартире стояли узенькие радиаторы — 20 см. по осям. Их заменили на новые — 50 см. по осям. Стояк проходит в стене. Изменить расстояние между подающим и обратным трубопроводом прямо на стояке весьма затруднительно. Значит, нужно разводить подводку снаружи стены. Вот здесь мастер и допустил ошибку, установив перемычку сразу на выходе из стены. Теплоноситель поступает по стояку сверху вниз. Чтобы попасть в радиатор, ему нужно преодолеть два поворота. Как я говорил выше, жидкость будет двигаться по пути наименьшего сопротивления: она пойдет в обход радиатора, через байпас.
  2. Возможно, удалось бы избежать такой ситуации, установив перемычку меньшего диаметра. Таким образом, теплоноситель, несмотря на преграды, пошел бы по трубопроводу большего сечения.

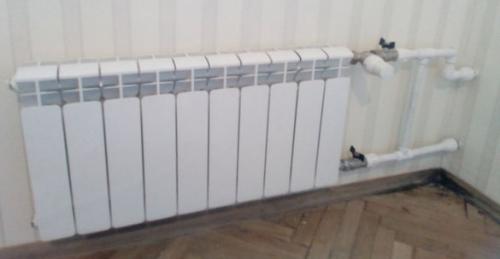

Как правильно подключить радиатор отопления

Здесь много разглагольствовать не буду — всё проиллюстрировано на фото:

Неправильное подключение радиаторов отопления. Неправильное подключение радиатора отопления

Неправильное подключение радиаторов отопления. Неправильное подключение радиатора отопления

Мы сделали байпас меньшего диаметра и перенесли его ближе к радиатору. Но на этом проблемы не закончились. Сантехник из местной обслуживающей компании, который перекрывал стояк, по окончании работ просто открыл стояк, не спустив воздух. Почему он этого не сделал, он обосновать не смог. Промычал что-то типа: «Нужно подождать несколько часов». В итоге заказчица ещё несколько дней воевала с обслуживающей организацией, пока тепло пошло в квартиру.
