Схема подключения алюминиевых радиаторов. Схема устройства системы отопления

При прочих равных условиях двухтрубная система эффективнее, но при этом сложнее и дороже. Ее есть смысл применять в помещении с большим количеством комнат.

Схема устройства системы отопления

Далее необходимо разметить место, в котором будет установлен радиатор. Для обеспечения нормального подхода воздуха к батарее необходимо, чтобы он находился не менее чем в 15 см от поверхности пола и не менее чем в 5 см от стены. Батареи обычно размещают возле окон, в местах, свободных от мебели.

При выборе арматуры для батареи обязательно необходимо предусмотреть наличие регулировочного крана, который позволит как «сбавить обороты», избежав чрезмерной жары, так и полностью перекрыть отопление при необходимости.

Кипящая вода под высоким давлением – дело серьезное, шуток не любит, поэтому лучше сразу все сделать правильно. Упаковка батареи – процесс сбора батареи из приобретенных секций и подсоединение арматуры. Для упаковки, помимо естественно секций батареи, вам понадобится набор арматуры, уплотнительный лен, паковочная паста и динамометрический ключ. Ни в коем случае нельзя пренебрегать этим полезным инструментом: все соединения должны быть затянуты строго с указанным в документации усилием. Недотянете – получите в квартире гейзер, перетянете – сорвете резьбу.

Регулировочный кран поможет управлять температурой

При упаковке нужно подключить к батарее краны в зависимости от выбранной схемы подключения батареи – односторонней, диагональной, либо нижней. Невостребованные отверстия закрываете глухой пробкой, не забываем установить на одно из боковых отверстий кран Маевского для стравливания из алюминиевого радиатора воздуха. Все соединения герметизируются льном и паковочной пастой.

Труба устанавливается на кронштейны на высоте, соответствующей приведенным выше условиям. Лучше установить батарею под небольшим наклоном относительно плоскости стены, это воспрепятствует «завоздушиванию». Установленный алюминиевый радиатор подсоединяется к системе отопления трубами-сгонками.

Отопление относится к системам повышенной опасности. Принимая решение ремонтировать элементы системы отопления самостоятельно (особенно в квартире многоквартирного дома), вы берете на себя немалую ответственность. Если есть сомнения – лучше обратитесь к профессионалам.

Схемы подключения радиаторов отопления в частном доме. Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Схема подключения алюминиевых радиаторов. Схема устройства системы отопления

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

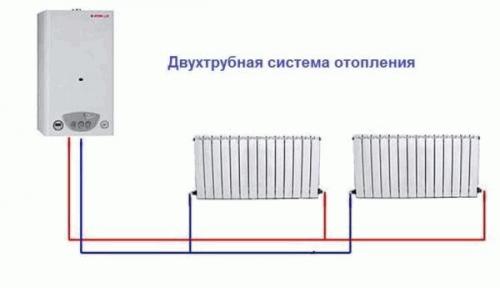

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Схема подключения алюминиевых радиаторов. Схема устройства системы отопления 01

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Последовательное подключение радиаторов отопления. Способы подключения радиаторов отопления

Отопительные радиаторы монтируются на стену, или, изредка, на пол. Предусмотрено несколько способов их подключения.

Сами способы разделяют по стороне подводки труб (боковое, нижнее) и по схеме подключения нескольких радиаторов одновременно (параллельное, последовательное, перекрестное).

Выбор конкретного варианта производится исходя из нескольких условий :

Рассмотрим способы подключения более подробно.

Боковое

Этот вариант самый простой распространенный, так как большинство моделей радиаторов имеют именно боковой выход патрубков. Так рассчитано производителем.

Боковое подключение удобно также тем, что отвинчивать гайки сбоку намного удобнее, чем снизу под корпусом прибора.

Помимо нижней подводки встречаются настенные радиаторы с верхней подводкой. Верхняя сторона обычно хорошо заметна, поэтому соединение будет на виду и такая схема применяется производителями редко. Технологически подключение при ней не отличается от вариантов при нижнем или боковом расположении.

Нижнее

Нижняя подводка труб наиболее часто используется, когда они проложены скрытно под штукатуркой. Нужно учитывать, что трубы с теплоносителем при прокладке даже в негорючих стенах требуют хорошей теплоизоляции.

Температура теплоносителя до 90 С не представляет пожарной опасности. Теплоизоляция сооружается для того, чтобы нагревался только радиатор, а не стена изнутри. При правильно спроектированной теплоизоляции КПД отопительной системы не падает.

Параллельное

Параллельно соединяют мощные секции. Преимущество этого способа — радиаторы хорошо отделены друг от друга.

Их можно заменять, ремонтировать, отключать, а работа всей отопительной сети не нарушается. Вариант часто используется в частных домах и автономных отопительных системах.

Последовательное

Последовательная схема выгодна, когда ставятся радиаторы небольшой мощности и в одной общей отопительной системе их большое количество.

В последовательной схеме достигается максимальная экономия соединительных трубопроводов. Именно поэтому ее можно часто видеть в централизованных сетях, в то время как двухтрубная параллельная схема там практически не встречается.

Перекрестное

Под перекрестной подразумевают комбинированную схему подключения с параллельным и последовательным соединением.

Вариант подходит, когда нужно использовать модели радиаторов различной мощности. По перекрестной схеме собираются многие централизованные системы отопления.

Схемы подключения радиаторов отопления к котлу. Схемы разводки труб

Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной, двухтрубной или лучевой схемы разводки от котла отопления. Прежде чем выбрать один из вариантов, следует подробнее изучить особенности каждого типа.

Однотрубная

Самый простой вариант однотрубной разводки называется «ленинградкой» или «самотечной». Это система, в которой все нагревательные элементы последовательно подсоединены к одной трубе, которая может использоваться как в качестве подачи, так и в качестве обратки. Получается, что:

  • магистраль закольцована (на котле отдельной системы отопления или на стояк центральной системы);
  • к кольцу подключаются радиаторы или другое оборудование — в разрыв или параллельно.

Помехой гравитационной системе отопления может быть низкий потолок, так как оговорено, что трубы должны отходить от верха котла на 1,5 метра, и плюс расстояние до расширительного бака.

Преимущества:

  • Вода течёт самотеком, то есть в случае с дровяными котлами горячая жидкость поступает в систему без необходимости использования насоса или любого другого устройства, для включения которого требуется электричество.
  • Этот вариант очень экономичен, так как требует меньше кабельных трубоканалов и выполняется с меньшими трудозатратами на монтажные работы.

Основной минус в том, что чем дальше радиатор от котла, тем ниже его температура. Чтобы обойти эту проблему и добиться примерно равной мощности на единицу, можно увеличивать количество секций радиаторов по мере их отдаления от котла.

Если в небольшом доме цепочка радиаторов начинается в жилой комнате и заканчивается в техническом помещении, то этот вариант может стать оптимальным выбором. В больших коттеджах лучше установить двухтрубное отопление.

Двухтрубная

В данной конструкции охлаждающая жидкость идёт из подающего патрубка в радиатор, а охлаждённая вода отводится в обратку. Все нагреватели подключены параллельно, что упрощает обеспечение равномерной передачи тепла оборудованию. Для этой цели используется термостатический клапан.

Двухтрубная система отопления малогабаритного одноэтажного жилого дома должна использовать горизонтальную разводку. Для многоэтажных зданий следует отдавать предпочтение вертикальной планировке. Этот вариант позволяет равномерно распределять тепло по помещению за счёт более лёгкой балансировки.

Преимущество такой разводки в том, что температура практически одинакова во всех точках теплообмена. Системы отлично поддаются регулировке и обеспечивают равномерный обогрев всего здания.

Лучевая (коллекторная)

Наиболее эффективное отопление дома достигается за счёт использования коллекторных конструкций. В них каждый радиатор подключен индивидуально. По такой же схеме могут работать и водяные полы с подогревом.

Коллекторные системы отопления для частных домов стоят дороже, но их экономия при эксплуатации перевешивает траты на приобретение и установку. Дело в том, что можно тонко настроить не только весь комплекс, но и каждый радиатор в отдельности. В результате:

  • в нежилых помещениях легко поддерживать небольшую температуры;
  • тем самым значительно снижая расход котельного топлива.

Схема используется в местах, где трубы должны быть спрятаны, например, под напольным покрытием. В этом случае оборудуются два коллектора – на подачу и обратку, с трубой, идущей от каждого радиатора к первому коллектору и далее ко второму.

Нижнее подключение радиаторов отопления. Что такое узел подключения радиатора

Узлом подключения радиатора с нижней подводкой называет н-образную деталь сантехнической арматуры с двумя параллельно расположенными фитингами на расстоянии посадочных мест стального панельного радиатора, и жесткой перемычкой между ними. Типовая деталь имеет с одной стороны фитинг в запрессованную накидную гайку с прокладкой (разъем американка) с внутренним диаметром 3/4 дюйма, с другой стороны на фитинг нанесена 3/4 дюймовая наружная резьба.

Внутри каждого из вводов размещен запорный шаровый кран или винтовой вентиль, позволяющий регулировать или перекрывать поступающий тепловой носитель, при снятии батареи во время ее ремонта или замены применяют запорную функцию.

Для чего нужен узел подключения

По внешнему виду узлы подключения радиаторов отопления выглядят как два шаровых крана, заключённых в одном корпусе. С его помощью можно подключить радиатор к трубопроводам различного типа:

Чтобы выполнить монтаж радиатора, к которому труба подсоединяется снизу, нужны следующие конструктивный элементы:

  • узел нижнего подключения;
  • термостатическая головка (не во всех системах);
  • специальные переходники, которыми блок нижнего подключения соединяют с трубой.

Такие модули позволяют сделать монтаж радиаторов в одно- или двухтрубных отопительных системах, если они проложены в подвалах либо в нише стены.

Как правило, размеры между осями выходного и входного штуцера батареи 5 см. Корпус узла для бокового подключения радиатора делают из латуни либо бронзы, уплотнители — из полимера.

Отопительное оборудование нижнего подключения радиатора делает возможным подсоединение алюминиевых или стальных батарей с отводами труб внизу, на которых имеется наружная резьба. К этим трубкам в полу или стене с помощью углового или прямого н-образного переходника «американка» подключаются радиаторы.

Эффективность подключения к отопительным системам снизу в том случае когда подводящие трубы проходят под полом, в редких случаях для сохранения эстетичности интерьера , а также для удобства они заводятся в стены на небольшой высоте – благодаря угловым фитинга, трубы можно подключить к корпусу батарей отопления.

Кроме регулирующих и запирающих вентилей, ради увеличения эффективности функционирования в арматурные подключающие узлы часто внедряют наружные и внутренние байпасы, для стабилизации температурного режима применяются терморегуляторы.

Что такое байпас в системе водоснабжения и отопления? Данная деталь является обыкновенной перемычкой, благодаря которой теплоноситель может свободно двигаться по магистрали, обходя какое-либо оборудование.

Какой трубой подключить радиатор отопления. Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

  • муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
  • сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

  • кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
  • специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

  • набор специальных ключей;
  • уплотнители для резьбовых соединений;
  • пакля и резьбовая паста;
  • нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

  1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
  2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
  3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

Неправильное подключение радиаторов отопления. Неправильное подключение радиатора отопления

Неправильное подключение радиатора отопления к стояку может стать причиной того, что радиатор будет давать мало тепла или не греть совсем. В этой статье хочу привести такой пример и способ устранения неполадки.

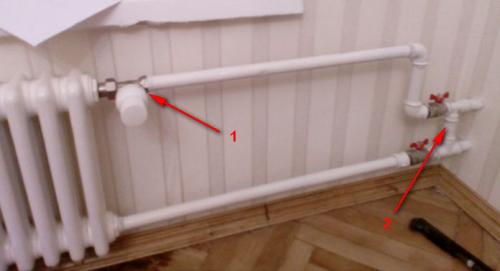

В качестве примера приведу фото. Ниже мы рассмотрим все недочеты, которые допустил сантехник при монтаже.

Неправильное подключение радиаторов отопления. Неправильное подключение радиатора отопления

1. Терморегулятор.2. Байпас.

Неправильная установка терморегулятора радиатора отопления

Первое, на что мы обратили внимание, — это неправильное положение головки терморегулятора (этот прибор могут ещё называть термоголовкой или термостатом). Терморегулятор был развёрнут головкой вверх (фото сделано после того, как мы изменили её положение), а это неправильно. Почему? Вы поймете, если познакомитесь с принципом работы термоголовки.

Принцип работы термоголовки

В сильфоне терморегулятора находится жидкость, чувствительная к изменению температуры окружающей среды (при повышении температуры значительно расширяется, при понижении — сужается).

Например, регулятор установлен в положении «3» (это примерно 20 ºС). Если в помещении температура поднимается выше заданной, жидкость нагревается, расширяется, давит на шток клапана, тем самым перекрывая просвет в трубопроводе, что приводит к замедлению циркуляции теплоносителя и понижению температуры. При понижении температуры — жидкость сжимается, шток клапана поднимается, теплоноситель циркулирует быстрее и отдаёт больше тепла.

Обратите внимание! Жидкость реагирует не на температуру теплоносителя, а именно на температуру окружающего воздуха.

Принцип работы терморегулирующей головки радиатора отопления наглядно проиллюстрирован в этом

Как правильно установить термоголовку

Частой ошибкой мастеров является монтаж термостата головкой вверх. Что происходит в этом случае: от трубопровода в помещение поступает дополнительное тепло, теплый воздух движется вверх, обтекая термоголовку, жидкость в нем нагревается, и клапан закрывается раньше, чем в помещении поднялась заданная температура.

Вывод. Головка должна быть направлена в сторону, чтобы термостат реагировал на реальную температуру в помещении.

Но в нашем случае изменение положение терморегулятора ни к чему не привело. Значит причина того, что радиаторы не грели, была не в этом.

Байпас. Ошибка №2

Байпас (англ. bypass — обход) — перемычка между подающим и обратным трубопроводом. В двух словах поясню, для чего нужен байпас в разводке системы отопления. В случае, если вы перекроете краны на радиаторе (подающий и обратный), циркуляция теплоносителя будет осуществляться в обход батареи, через байпас (имеется в виду однотрубная схема разводки). Если же у вас такой перемычки нет, то когда вы закроете краны, тепло пропадёт не только у вас, но и у всех соседей снизу и сверху по стояку. По сути, вы перекроете весь стояк.

Неправильное подключение радиаторов отопления. Неправильное подключение радиатора отопления

В нашем примере по поводу байпаса есть несколько замечаний. Теплоноситель по стояку, как любая жидкость, циркулирует по пути наименьшего сопротивления. Оба наши замечания будут основаны на этом тезисе.

  1. До ремонта в квартире стояли узенькие радиаторы — 20 см. по осям. Их заменили на новые — 50 см. по осям. Стояк проходит в стене. Изменить расстояние между подающим и обратным трубопроводом прямо на стояке весьма затруднительно. Значит, нужно разводить подводку снаружи стены. Вот здесь мастер и допустил ошибку, установив перемычку сразу на выходе из стены. Теплоноситель поступает по стояку сверху вниз. Чтобы попасть в радиатор, ему нужно преодолеть два поворота. Как я говорил выше, жидкость будет двигаться по пути наименьшего сопротивления: она пойдет в обход радиатора, через байпас.
  2. Возможно, удалось бы избежать такой ситуации, установив перемычку меньшего диаметра. Таким образом, теплоноситель, несмотря на преграды, пошел бы по трубопроводу большего сечения.

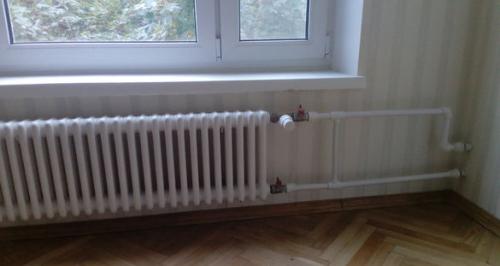

Как правильно подключить радиатор отопления

Здесь много разглагольствовать не буду — всё проиллюстрировано на фото:

Неправильное подключение радиаторов отопления. Неправильное подключение радиатора отопления

Неправильное подключение радиаторов отопления. Неправильное подключение радиатора отопления

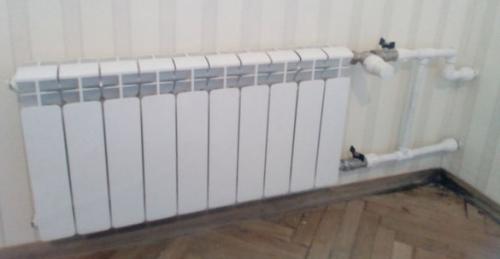

Мы сделали байпас меньшего диаметра и перенесли его ближе к радиатору. Но на этом проблемы не закончились. Сантехник из местной обслуживающей компании, который перекрывал стояк, по окончании работ просто открыл стояк, не спустив воздух. Почему он этого не сделал, он обосновать не смог. Промычал что-то типа: «Нужно подождать несколько часов». В итоге заказчица ещё несколько дней воевала с обслуживающей организацией, пока тепло пошло в квартиру.

Боковое подключение радиаторов отопления. Выбор типа системы отопления

Боковое подключение радиаторов отопления. Выбор типа системы отопления

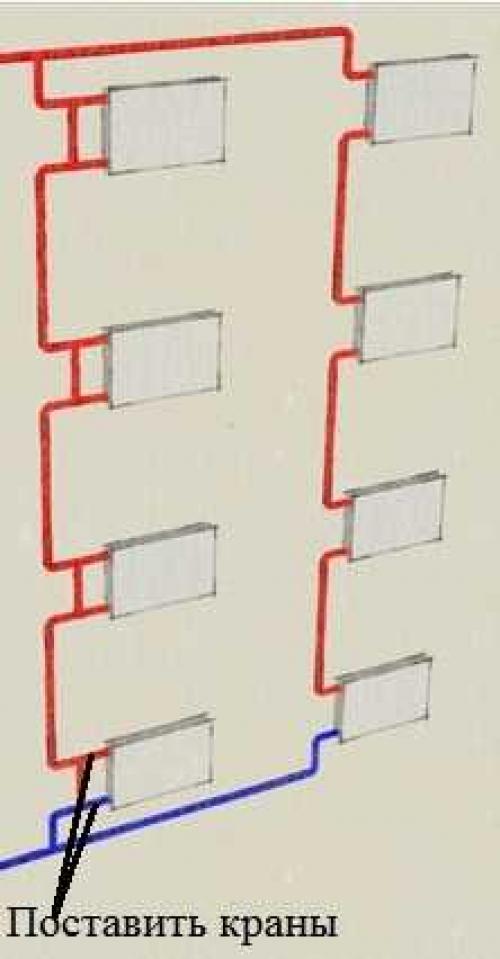

Система отопления многоквартирных домов выглядит примерно так. Стояк справа не предусматривает отключения радиаторов без останова системы. НА том, что слева, стоят перемычки, если поставить еще и краны, радиатор можно и регулировать, отключать и снимать

Однотрубные системы популярны из-за более простого монтажа и меньшего количества труб, необходимых для ее реализации. Но у них есть недостатки:

  • в «чистом» виде такая система не дает возможности регулировать температуру радиатора;
  • нельзя отключать радиаторы без останова системы;
  • подключение радиаторов последовательное, то есть на первый от входа поступает горячая вода, на каждый последующий — все более холодная.

С разной температурой теплоносителя бороться невозможно – особенность подключения, а вот возможность регулировки и отключения организовать можно. Для этого между трубопроводами обратки и подачи ставят перемычку – байпас. Но только перемычка проблемы не решает: для возможности отключения нужно ставить на входной и выходной трубе шаровые краны. Они имеют только два рабочих положения: открыто и закрыто, но отсекают теплоноситель надежно. При наличии байпаса вы отсекаете радиатор от сети, но теплоноситель не перекрывается, а идет по перемычке. Таким образом, получается, что снять радиатор можно в любое время.

Для регулировки температуры на входе после шарового крана ставят терморегуляторы. Они могут быть ручными и автоматическими. Их задача – поддерживать в помещении заданную температуру. Но их установка прилично снижает теплоотдачу радиатора, что при выборе мощности нужно учесть, и взять запас примерно в 15-20%.

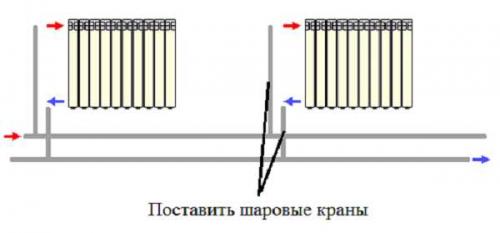

Двухтрубные системы сложнее в монтаже, но их достоинство – подача теплоносителя одинаковой температуры на все отопительные приборы в контуре. Но с интенсивностью потока дело обстоит по-другому: по самому ближнему контуру идет самый интенсивный поток, а значит, и греет он намного сильнее. Чтобы этого избежать, на входе ставят регулировочные вентили (можно заменить термостатами).

В двухтрубных системах также можно подключить радиатор так, чтобы его можно было снять или отключить в любое время. И для этого тоже нужны два шаровых крана на подающем и отводящем трубопроводе. Если регулировочный вентиль может надежно перекрывать поток, можно на входе кран не ставить. Но специалисты советуют для отключения ставить запорную арматуру – шаровой кран.
