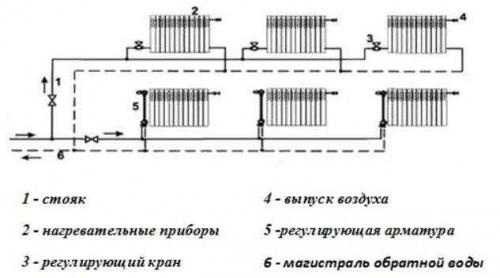

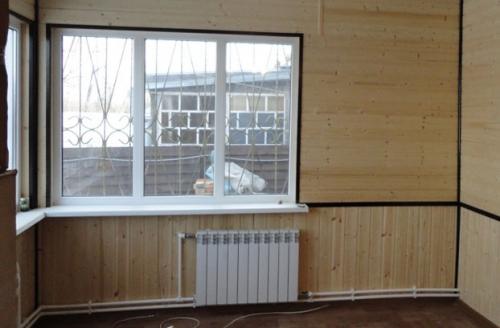

Двухтрубная система отопления с верхней и нижней разводкой. Как работает двухтрубная схема с нижним подключением

Название «двухтрубная» происходит из принципа подключения труб отопления: рабочая жидкость поступает и подается обратно по разным магистралям. Параллельное присоединение батарей обеспечивает максимальную эффективность теплоотдачи и передвижения теплоносителя. Если схема реализуется в многоэтажном доме, то по квартирам отопление разводят при помощи коллектора, который облегчает подключение и регулировку температуры в каждом отдельном радиаторе. Такой же принцип используется и в частном доме при наличии нескольких этажей или сложной схемы отопления. Осуществляется схема двухтрубной системы отопления с нижней разводкой при наличии сложного оборудования контроля и управления, поэтому для одноэтажных и небольших домов она не подходит.

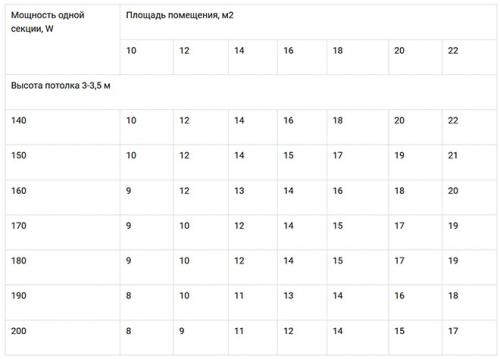

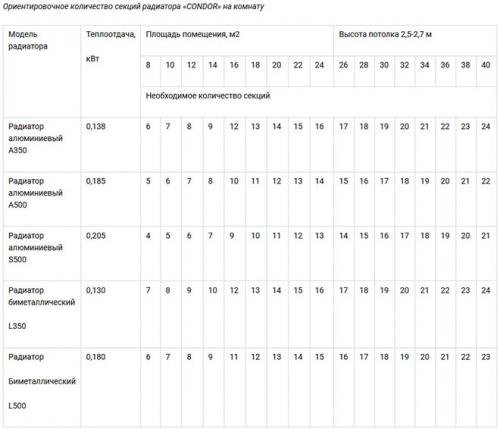

В таблице приведены результаты примерного расчета количества секций радиаторов для одного отапливаемого помещения:

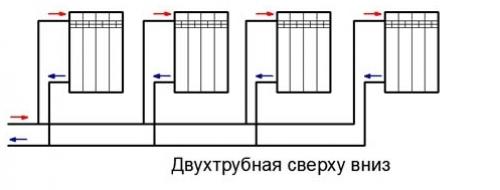

Работа системы отопления с верхней разводкой и с нижним подключением труб отличается, прежде всего, направлением движения рабочей жидкости. В двухтрубной схеме подача проходит параллельно обратке, внизу, а нагретая рабочая жидкость течет по главному стояку в направлении снизу вверх. По мере продвижения теплоноситель, проходя через радиаторы отопления, передвигается по трубам обратки, и попадает в котел. Воздушные пробки, неизменно возникающие в любой схеме, выпускаются открыванием кранов Маевского, устанавливаемыми на всех батареях или радиаторах. Вместо кранов Маевского устанавливаются автоматические клапана — воздухоотводчики.

В таблице ниже приведены данные по расчету мощности радиаторов в зависимости от отапливаемой площади комнаты:

Любая схема двухтрубной разводки труб отопления с нижним подключением имеет один или несколько отопительных контуров, по которым жидкость течет по трассе подачи и обратки. Если труба подачи проложена на уровне радиатора или ниже, то появление воздуха в системе практически гарантировано, поэтому краны Маевского должны быть на каждом этаже, даже если это одноэтажное здание. Удалить воздух из системы можно и другим способом: проложить отдельные воздушные линии рядом с трассой отопления, включенные в разводку, и подсоединенные на выходе к расширительной емкости.

В этом случае краны Маевского или воздухоотводчики не понадобятся, но воздушные трассы значительно усложняют схему и практическую сторону разводки – возможности крепления труб, повороты и размещение дополнительных трасс по стенам или полу, что делает такую конструкцию громоздкой и объемной. Кроме того, подключение труб для воздушных линий – это размещение стояков от пола до потолка в каждой комнате, что нивелирует все преимущества нижнего подключения.

Однотрубная система отопления с верхней разводкой. Разновидности

Однотрубное отопление может конструироваться по нескольким различным схемам. Выбор конкретной зависит от ваших личных предпочтений, а также особенностей возводимого объекта.

Тем не менее, любая схема однотрубной системы отопления имеет такие особенности:

в этой инженерной сети отсутствует разделение на подающие теплоноситель трубопроводы и отводящие остывшую воду от радиаторов ;
все приборы соединены в общую систему последовательно, а теплоноситель, проходя по системе, описывает кольцо;
закрытая однотрубная система отопления (с замкнутым кругом циркуляции горячей воды) может комбинироваться с двухтрубной — в этом случае подача воды на этажи и ее удаление происходит по двум каналам, а разводка – по одному.

Инженерами-строителями выделяются четыре разновидности однотрубных схем, которые отличаются между собой способом монтажа трубопровода, соединяющего котел с радиаторами.

Однотрубная схема отопления с нижним расположением труб . В этом случае теплоноситель протекает по трубам, расположенным горизонтально и проложенным вдоль пола (или под ним), после чего поднимается к установленным панелям отопления. Достоинства этой системы состоят в легкой регулировке температуры и возможности перекрывать отдельные элементы инженерной сети в случае аварий или для профилактического ремонта.

Система с нижним расположением труб

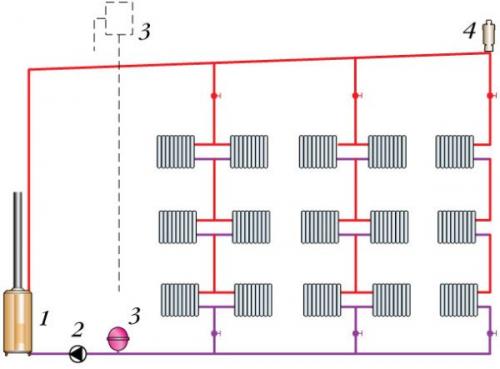

Однотрубная система отопления с верхней разводкой . Здесь теплоноситель, выходя из отопителя, сразу поднимается к самой верхней точке сети, после чего с помощью труб, уложенных горизонтально, распределяется по панелям отопления.

На фото — однотрубная система с верхним расположением труб

Однотрубная вертикальная система отопления . Ее особенность состоит в том, что в комнатах отсутствуют горизонтально уложенные трубы. Здесь теплоноситель, попадая в верхнюю точку, стекает вертикально вниз, проходя по пути через установленные в комнатах радиаторы.

Однотрубная вертикальная система отопления

Однотрубная горизонтальная система отопления принципиально похожа на предыдущую, но здесь трубы располагаются горизонтально . Часто такая схема используется в одноэтажных домах.

Однотрубная система обогрева с горизонтальным расположением труб и байпасами

Кроме описанных выше разновидностей, однотрубная схема системы отопления бывает:

с естественной циркуляцией теплоносителя;
с принудительной организацией тока воды.

В первом случае перетекание жидкости обеспечивается за счет разности температур и, соответственно, плотности. Напор остывшей воды, вытекающей из радиаторов, вытесняет менее плотный и горячий теплоноситель в более высокие точки трубопровода, откуда он и разливается далее.

Чтобы такая сеть функционировала нормально, необходимо при установке труб организовать их уклон в сторону котла на 3-4 градуса. А это не всегда возможно в одноэтажных зданиях большой протяженности (более 30 метров).

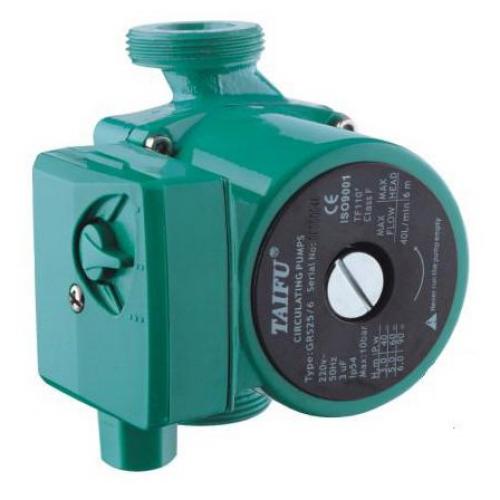

Насос для принудительной циркуляции воды

Система принудительной циркуляции дополнительно оборудуется насосом, который устанавливается перед входом обратного (холодного) трубопровода в котел. В этом случае уклон можно делать меньшим (от 0,5 до 1 градуса).

Обратите внимание!
Схема с естественной циркуляцией предпочтительнее, так как является более энергонезависимым — ее работа не зависит от наличия либо отсутствия электроэнергии.

Во избежание застоя воды при отключении электричества инженеры советуют устанавливать так называемый разгонный коллектор. Это обычная вертикальная труба, которая поднимает теплоноситель в верхнюю точку системы — на высоту не менее 1,5 метра относительно радиаторов.

Однотрубная система отопления с нижней разводкой. Что такое однотрубная система с нижней разводкой

Из названия понятно, что все батареи подключены к одной трубе, уложенной снизу по периметру отапливаемых помещений. Батареи к трубе присоединяются последовательно, вход/выход в батареях может быть нижним или диагональным (второй вариант имеет лучшие показатели по эффективности обогрева). Все батареи могут работать только одновременно.

Пример подключения радиаторов

Для расширения возможностей регулировки температуры в каждом помещении используется байпасная система – батареи подключаются параллельно к одной трубе, могут работать по отдельности и одновременно, дополнительно регулируется температура нагрева каждой батареи.

Подключение радиатора отопления

По виду контура однотрубная система бывает открытой и закрытой.

В открытой есть расширительный бачок для приема увеличенного объема воды и слива излишков. Бачок связан с атмосферой, что и дало системе название открытой.

Расширительный бак открытого типа

Открытый расширительный бак

Открытый расширительный бак способствует повышенной испаряемости жидкости, и, как следствие, необходимо постоянно следить за восполняемостью этой жидкости
В закрытой системе расширительный бачок закрытого типа, вся система под давлением. Для предотвращения возникновения аварийных ситуаций в закрытом варианте на системе монтируется группа безопасности: манометр, воздухоотводчик и предохранительный клапан.

Устройство закрытых расширительных баков

Расширительный бачок мембранного типа

Расширительный бак для отопления

Однотрубная система с нижней разводкой может работать только с принудительным движением теплоносителя (с насосом), да и то длина контура ограничивается. Вернее не столько длина контура, сколько количество подключенных батарей и их фактическая теплоотдача.

Однотрубная система отопления частного дома

Эти знания нужны для того, чтобы понимать принцип действия системы и знать, чего с ее помощью можно достичь. Такие знания дают возможность более осознанно делать монтаж, будет ясно, зачем нужна каждая труба и каждый кран. Байпасная система значительно улучшает характеристики однотрубного отопления, но по монтажу сложнее, по количеству составных элементов и стоимости дороже. Кроме того, ее можно монтировать только над напольными покрытиями, в противном случае регулировочные игольчатые краны будут недоступными.

Источник: https://alyuminievye-batarei.aystroika.info/stati/shema-dvuhtrubnoy-sistemy-otopleniya-s-nizhney-razvodkoy-shema-raboty-nizhney-razvodki

Двухтрубная система отопления тихельмана. Описание системы

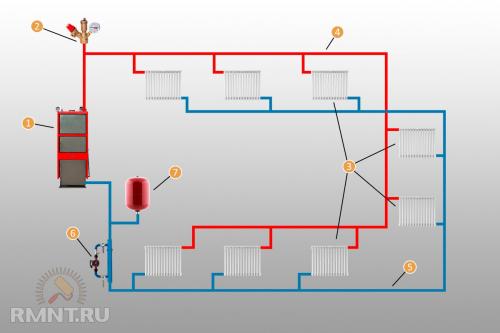

В профессиональных кругах петля Тихельмана именуется двухтрубной системой отопления с попутным движением теплоносителя. Такое название полностью отражает суть и принцип работы, отличительные черты лучше всего видны на фоне двухтрубной системы с обратным движением теплоносителя, которая знакома практически всем.

Представим радиаторную сеть, развёрнутую в прямой ряд. При классической схеме тепловой узел расположен в начале этого ряда, от него вдоль всей сети следует две трубы для подачи горячего и возврата холодного теплоносителя соответственно. При этом каждый радиатор представляет собой своего рода шунт, поэтому, чем больше удаление нагревательного прибора от теплового узла, тем выше гидравлическое сопротивление в петле его подключения.

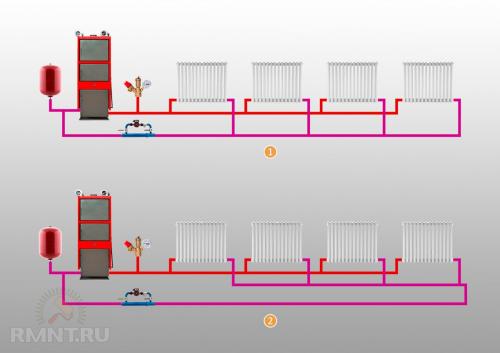

1 — Двухтрубная схема подключения радиаторов со встречным током теплоносителя в подаче и обратке; 2 — схема подключения Петля Тихельмана с попутным подключением

Если же мы ряд радиаторов свернём в кольцо, то оба его края будут примыкать к тепловому узлу. В этом случае гораздо выгоднее сделать так, чтобы возвратный трубопровод направлял теплоноситель не обратно в котельную, а продолжал следовать далее по цепочке, то есть попутно подаче. Иными словами труба подачи следует от теплового узла и заканчивается на крайнем радиаторе, в свою очередь возвратный трубопровод берет свое начало от первого радиатора и направляется в котельную. Этот же принцип может быть реализован, даже если радиаторы расположены в пространстве линейно, просто от места врезки крайнего радиатора в обратку труба разворачивается чтобы вернуть охлажденный теплоноситель. При этом на определенном участке система отопления будет трёхтрубной, так петлю Тихельмана тоже иногда называют.

Петля Тихельмана с размещением радиаторов по периметру здания. От каждого радиатора общая длина труб подачи и обратки примерно одинакова. 1 — котёл отопления; 2 — группа безопасности; 3 — радиаторы отопления; 4 — труба подачи; 5 — труба обратки; 6 — циркуляционный насос; 7 — расширительный бак

Но зачем нужны такие сложности? Если внимательно изучить схему, то окажется, что сумма длин питающего и возвратного трубопровода для каждого радиатора одинакова. Отсюда вывод: гидравлическое сопротивление каждой отдельно взятой петли подключения эквивалентно остальным участкам, то есть система попросту не нуждается в балансировке.

Верхняя разводка отопления. Двухтрубная сеть отопления

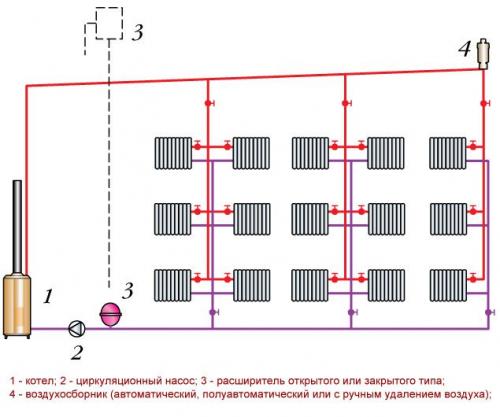

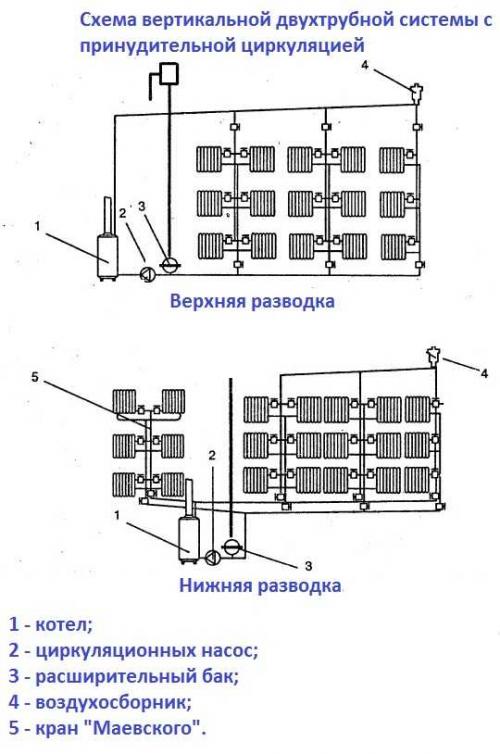

Двухтрубная система обогрева с верхней разводкой отличается параллельным подключением радиаторов и предусматривает наличие двух магистралей для транспортировки теплоносителя — подающей и обратной. По первой циркулирует нагретая рабочая среда, а вторая служит для отвода остывшей воды.

Для монтажа двухтрубной схемы потребуется больше материалов и комплектующих. Однако затраты и сложность проведения работ компенсируются следующими преимуществами:

возможностью подключения системы «теплый пол»;
равномерным распределением нагретого теплоносителя по всем приборам отопления;
установкой регулирующей арматуры, как на обвязку радиаторов, так и на отдельные контуры.

В зависимости от способа перемещения рабочей среды двухтрубные системы разделяют на коммуникации с естественной и принудительной циркуляцией. Сети первого типа используются для организации обогрева помещений в частных домах, общая площадь которых составляет до 400 м2. Диаметр труб должен обеспечивать транспортировку теплоносителя с определенной скоростью. Чтобы правильно подобрать сечение трубопровода, производят расчет системы отопления. Сети с верхней разводкой и естественной циркуляцией должны оснащаться расширительным баком, который размещают в самой верхней точке. Обычно она находится на чердаке, поэтому корпус резервуара следует утеплять.

Принудительная циркуляция в сети отопления с верхней разводкой достигается двумя способами. В первом случае трубопровод комплектуется циркуляционным насосом и мембранным баком, который устанавливают на прямом участке обратной магистрали. Сети отопления такого типа служат для обогрева частных домов, поэтому для их монтажа можно использовать чугунные или алюминиевые радиаторы. При установке моделей из алюминия следует контролировать состав теплоносителя. В многоэтажных домах с центральным отоплением циркуляция обеспечивается за счет высокого давления в сети. Для длительного и бесперебойного функционирования коммуникаций подбирают батареи, которые отличаются устойчивостью к гидравлическим ударам.

В перечне продукции ТМ Ogint большой выбор радиаторов, подходящих для монтажа систем с верхней разводкой разного типа. Комплектация трубопроводов запорной и регулирующей арматурой позволит эффективно использовать тепловую энергию и контролировать ее расход.

Двухтрубная система отопления на два крыла. Верхняя и нижняя разводка

По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.

Двухтрубная система с верхней и нижней подводкой теплоносителя

При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д. Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным

Но тут нужно подбирать расположение котла: в системах с принудительной циркуляцией его положение относительно радиаторов неважно – насос «продавит», а вот в системах с естественной циркуляцией радиаторы должны находиться выше уровня котла, для чего котел заглубляют

Двухтрубная система разная схема подключения радиаторов

Двухтрубная система отопления двухэтажного частного дома проиллюстрирована в видео. Она имеет два крыла, температура в каждом из которых регулируется вентилями, нижний тип разводки. Система с принудительной циркуляцией, потому котел висит на стене.

Двухтрубная система отопления с нижней разводкой. Тупиковые отопительные ветви

Двухтрубная закрытая система плечевого (тупикового) типа монтируется в большинстве загородных коттеджей и нередко применяется в новых многоквартирных домах. Как устроена схема:

Радиаторная сеть представляет собой одну или несколько двухтрубных ветвей. Теплоноситель направляется к приборам отопления по одной магистрали, а возвращается по второй.
Система работает с избыточным давлением 1—2.5 Бар, циркуляцию обеспечивает насос, установленный возле котла.
Расширение воды компенсирует бак мембранного типа, расположенный в котельной. Точка врезки – на трубопроводе перед циркуляционным насосом (если смотреть по течению жидкости).
Сброс воздуха из сети происходит через краны Маевского на батареях и автоматический клапан в составе группы безопасности отопительного агрегата. Там же находится манометр и предохранительный клапан.
Распространенный вариант разводки – нижняя горизонтальная, когда обе трубы проходят под радиаторами открытым способом.

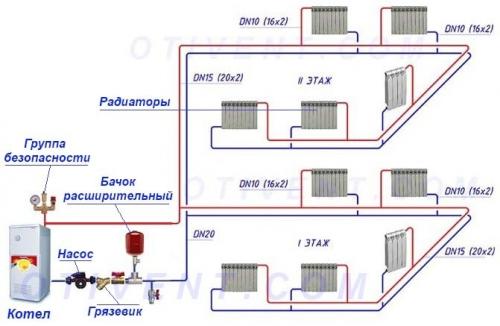

Классическая тупиковая система с нижней разводкой. Но магистрали можно прокладывать и поверху – под потолком первого этажа

Замечание. При необходимости тупиковые магистрали без проблем прокладываются закрытым способом — в бороздах стяжки пола, за подвесными потолками либо внутри стен.

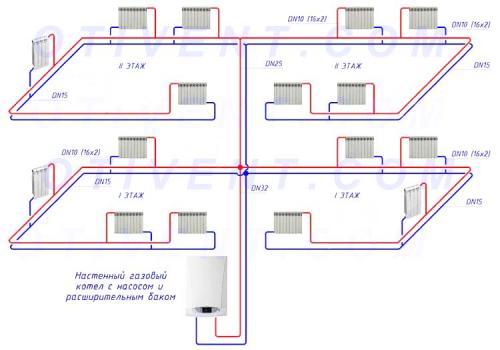

Если необходимо распределить теплоноситель на 2 крыла двухэтажного здания, производится разделение на 4 отдельных ветви (плеча), сходящихся к общему стояку. Примечательно, что протяженность линий и тепловая нагрузка на плечи вовсе не должна быть одинаковой. Количество батарей и трасса прокладки разрабатывается с учетом особенностей конкретного здания.

Ветви с разным числом радиаторов уравновешиваются путем балансировки – ограничения потока регулировочной арматурой. Вентили всегда ставятся на выходах батарей и при нужде – на плечо в целом. Как правильно сбалансировать контуры, читаем на другой странице нашего ресурса.

Двухтрубная система отопления с нижней разводкой многоэтажного дома. Схема разводки двухтрубной системы отопления многоквартирного и частного дома

Название системы «двухтрубная» говорит само за себя. Для работы требуется две трубы: одна подаёт подогретый до требуемого градуса теплоноситель, а вторая – возвращает его к котлу для восполнения потерянной температуры.

Такое решение позволяет реализовать как схему с естественной циркуляцией, так и с принудительной, а для нагрева теплоносителя использовать котлы на любом топливе. Двухтрубная система отопления популярна и в индивидуальном, и в масштабном строительстве.

Подключение радиатора к системе с двумя трубами

Основным отличием систем отопления друг от друга является то, как организовано движение теплоносителя. В случае с двумя трубами, требуется вдвое больше времени и материалов на прокладку трубопроводов. По сравнению с однотрубным вариантом это минус.

Два варианта устройства отопления

Но если труба одна, то она должна иметь больший диаметр, и экономия получается не такой уж большой.

Зато при использовании системы с двумя трубами есть возможность обеспечить обогреваемым помещениям постоянную температуру.

При однотрубной схеме она неравномерна, а установить на радиаторы терморегулирующие головки невозможно.

Улучшить ситуацию здесь можно разве что путём установки байпаса с многоходовым краном, но это дополнительные денежные и трудовые затраты, которые съедают и без того призрачную выгоду.

Примечание: недостатком основанной на 2-х трубах системы, является необходимость полной остановки работы для осуществления ремонта.

Но и этот минус прекрасно нивелируется путём установки на входе и выходе каждой батареи шарового крана.

На входе и выходе каждой батареи должен стоять вентиль

При наличии двух магистралей, горячая вода одной температуры поступает от котла сразу ко всем точкам потребления. При условии установки перед ними кранов, регулирующих интенсивность потока, она равномерно распределяется по всей трассе трубопровода.

В двухтрубной системе нет такого, что дом, расположенный далеко от котельной, или же квартира, максимально удалённая от первого этажа, обогреваются хуже.

Разница температур на подаче и обратке

Две трубы создают минимум сложностей для организации самотечного отопления, а при использованиибывает достаточно оборудования минимальной мощности.

Есть ли различия в структуре

Двухтрубные системы могут быть исполнены в горизонтальном варианте, когда дом одноэтажный, и в вертикальном, когда этажей два и больше. Экономия тепла – их главное достоинство.

Устанавливаемые на приборах отопления термостаты автоматически отключают прибор из цепи, если датчик зафиксировал перегрев.

Варианты: схемы двухтрубной системы для отопления многоквартирного дома

При этом теплоноситель уходит в следующий прибор, и только когда помещения стабильно прогреты, оставшийся минимум поступает в нерегулируемые стояки. К ним обычно относятся коридоры между квартирами, холлы перед лифтами, лестничные площадки, где тоже установлены радиаторы.

Важно: термостат так же играет роль дросселя, не позволяя системе терять необходимое давление.

Чтобы это было возможно, дросселирующее отверстие в приборе имеет диаметр, сравнимый с булавочным. Из-за малого размера отверстие легко засоряется, поэтому важным этапом в двухтрубной системе является фильтрация теплоносителя.

Выбор термостатов тоже влияет на комфортную эксплуатацию контура. Важно обращать внимание на шумность при потере давления.

Принимайте во внимание и то количество настроек, которое фиксировано может обеспечить термостат – чем их больше, тем по радиаторам точнее распределяется теплоноситель.

Варианты разводки

Системы, монтируемые в вертикальном варианте, чаще проектируют с нижней разводкой, потому что разница в температурах на подаче и обратке провоцирует гравитационное давление, которое в зависимости от этажности дома может достигнуть 10 кПа.

Чем выше расположена квартира, тем больше в отопительных приборах давление.

Именно оно в такой системе используется для преодоления теплоносителем трассы уходящего вверх трубопровода. В итоге достигается наибольшая стабильность работы контура.

Однако когда спроектировать систему с нижней разводкой не представляется возможным, подающий трубопровод располагают сверху вниз. Вторую трубу (обратку) при этом разводят снизу, иначе в нижней части трубопровода из-за шлама постоянно будут возникать засоры.

Система с верхним расположением подающей трубы

Чтобы сбалансировать разницу давлений и обеспечить их перепад, в основании стояка предусматривают установку БК (балансировочного клапана).

Он похож на обычный вентиль, только предназначен не для перекрытия системы, а для регуляции. Хотя, бывают и модели, способные выполнять обе функции.

Клапан для балансировки системы

В двухтрубной схеме регулятор гидравлически увязывает стояки, обеспечивая им постоянство эксплуатационных условий при том или ином режиме работы.

Двухтрубная система отопления с верхней разводкой. Как разделить отопление на два контура

При прокладке теплосистемы питающую линию ведут от котла, а обратку, для возврата остывшего теплоносителя, направляют к котлоагрегату. Тип разводки подбирают в зависимости от конструкционных особенностей конкретного строения.
