Двухтрубное отопление отличается своей универсальностью. Оно одинаково хорошо работает как в небольших постройках, так и в многоэтажных зданиях, в том числе и в высотных жилых домах. Давайте рассмотрим основные плюсы двухтрубных систем:
При использовании двухтрубного отопления даже самые отдаленные батареи в доме смогут обеспечивать теплом на приемлемом уровне.
- Повышенная длина одной линии (контура) – это актуально при обогреве вытянутых в длину зданий, например, больничных или гостиничных корпусов;
- Равномерная подача тепла в помещения – в отличие от однотрубных систем, тепло будет даже в самых дальних от котла помещениях;
- Двухтрубное отопление позволяет без труда организовать раздельную регулировку температуры в отдельных комнатах и помещениях – для этого на каждую батарею ставятся терморегулирующие головки;
- Возможность демонтажа батарей и конвекторов без остановки всей отопительной системы – немаловажное преимущество, проявляющееся в крупных зданиях;
- Двухтрубное отопление как нельзя лучше подходит для обогрева зданий большой площади – для более равномерного распределения тепла применяются определенные схемы разводки труб и подключения отопительных приборов.
К сожалению, не обошлось без определенных минусов:
- Большие затраты на приобретение оборудование – по сравнению с однотрубными системами отопления, двухтрубные требуют увеличенного количества труб;
- Сложность в монтаже – сказывается увеличение количества узлов и необходимость оптимального распределения теплоносителя по обогреваемым помещениям.
Тем не менее плюсы полностью перекрывают вышеуказанные минусы.
Двухтрубная система отопления с верхней разводкой. Двухтрубная система водяного отопления с верхней разводкой
Вода из котла поднимается вверх по подающему трубопроводу и далее поступает по стоякам и подводкам в нагревательные приборы (рис. 3). Горизонтальные магистрали прокладываются с уклоном 0,002–0,003. От нагревательных приборов вода по обратным подводкам и стоякам поступает в обратный трубопровод и из него в котел. Каждый прибор данной системы отопления обслуживается двумя трубопроводами — подающим и обратным, поэтому такая система называется двухтрубной. Подпитку воды в систему осуществляют от водопровода, а если такового не имеется, то воду заливают вручную через отверстие расширительного бака. Подпитку отопительной системы из водопровода лучше делать в обратку: холодная вода из водопровода смешивается с относительно горячей водой обратки и повышает ее плотность, увеличивая циркуляционный напор на время подпитки.

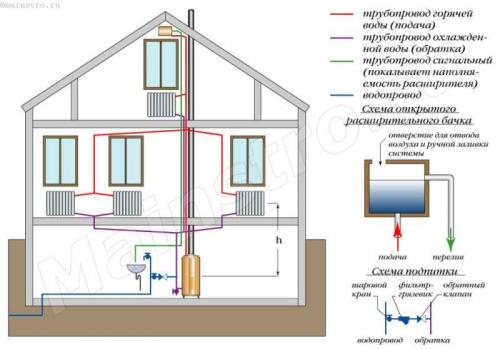

Рис. 3. Схема двухтрубной системы отопления с верхней разводкой и естественной циркуляцией теплоносителя
Для улучшения циркуляции теплоносителя главный стояк (от котла до расширителя) желательно утеплить, чтобы он не остывал, доставляя воду к боковым ответвлениям. Расширительный бачок делают в двух вариантах: простом, без циркуляции воды и более сложном — с циркуляцией.
Простой вариант расширительного бачка представляет собой емкость с вваренными (или ввернутыми на резиновых прокладках) в него двумя трубами. Одна труба, это стояк подачи системы отопления, другая — труба, сигнализирующая о заполнении бачка водой. Место соединения стояка с бачком не имеет принципиального значения, труба может быть введена в бачок как в днище, так и в боковую стенку. Главное, чтобы она была введена как можно ниже, для того чтобы полностью использовать объем расширительного бачка. Сигнальная труба вводится в бачок сбоку, в 100 мм от верха: вода при запитывании системы займет объем бачка и начнет переливаться в эту трубу, сигнализируя о заполнении системы. В процессе эксплуатации нагретая вода будет расширяться в объеме и стекать через сигнальную трубу. В конечном итоге, при самом большом нагреве система «выплюнет» в трубу расширившийся объем воды и произойдет саморегулирование уровня воды в бачке. При дальнейших увеличениях и уменьшениях объема уровень воды в бачке будет меняться, но перелива ее в сигнальную трубу не будет. У такой конструкции расширителя два недостатка: первый, периодически, примерно раз в полгода нужно визуально проверять наличие воды в расширителе и, второй, бачок нужно очень хорошо утеплять, вода в нем остывает и при сильных морозах может замерзнуть. Однако эти недостатки с лихвой оправдываются простотой системы и к ним очень быстро привыкаешь: утеплить бачок нужно всего лишь один раз, а к расходу системой воды приноравливаешься буквально через год эксплуатации и уже знаешь, когда нужно долить воду — раз в полгода или раз в год. Обычно уровень проверяют и доливают воду перед началом отопительного сезона и забывают о нем до начала следующего сезона.
Двухтрубная система отопления в частном доме. Виды двухтрубных систем отопления
Теплокоммуникации такого типа отличаются конфигурацией, наличием насоса, направлением подачи и оттекания теплоносителя. Разнообразие позволяет выбрать оптимальную конфигурацию для конкретного здания.

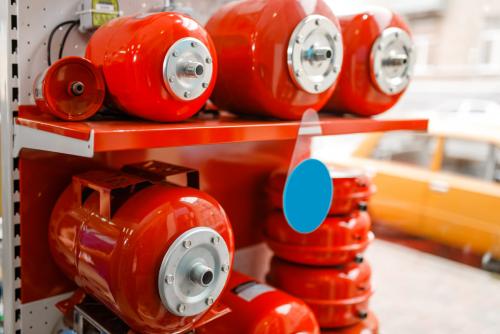

Открытая и закрытая двухтрубная система отопления частного дома
Эти два вида отопительных коммуникаций отличаются конструкцией расширительного бака – емкости для сбора теплоносителя. При нагревании жидкость, циркулирующая по трубам, увеличивается в объеме, и образовавшийся излишек попадает в такой резервуар. При остывании жидкость уходит обратно в трубы.
Эти тепловые конструкции снабжены разными расширительными баками:
- В открытую двухтрубную систему устанавливается емкость, сообщающаяся с воздухом. Часто это пустая канистра.
- Закрытые отопительные контуры комплектуют герметичным расширительным баком, внутри которого находится воздушное пространство, отделенное эластичной мембраной. Излишки теплоносителя, образовавшиеся при нагревании, поступают в бачок, поджимают перегородку из резины или мягкого полимера и заполняют пространство, где находился воздух.
Открытые отопительные конструкции работают на воде, поскольку незамерзающая жидкость портится при постоянном контакте с воздухом. Поэтому такой вариант подойдет только для дома, который постоянно отапливается в холодное время. Закрытая теплосистема работает с любыми теплоносителями, ее можно смонтировать на даче, где зимой периодически отключают теплоснабжение.
Схема двухтрубной системы отопления с принудительной и самотечной циркуляцией
Эти два варианта двухконтурного отопления отличаются механизмом работы:
- Самотечная (гравитационная) теплосистема функционирует за счет законов физики. Нагретая вода из котла поднимается вверх, а затем стекает вниз под действием силы тяжести. Для этого тепловые магистрали укладывают под небольшим наклоном – 1 см на погонный метр. Преимущество таких коммуникаций – энергонезависимость, дом можно протопить даже при отсутствии света.
- В принудительной схеме жидкость перегоняет насос. Теплоснабжающая конструкция работает стабильнее, но требует подключения электричества.
Самотечное двухтрубное отопление монтируют в домах небольшой площади. В более крупных зданиях прокладывают принудительную схему с одним или несколькими устройствами для прокачки воды.
Попутная и встречная схемы теплоснабжения
Основное отличие – направление движения подогретого и остывшего теплоносителя. Потоки могут быть направлены в одну сторону (попутно) или в разные стороны (встречно). Имеются и другие существенные различия в конструкции.
Встречная теплосистема состоит из нескольких ветвей (петель), по которым движется теплоноситель. Каждая ветка заканчивается тупиком, из которого тепловой поток уходит обратно. Поэтому двухтрубную тупиковую систему отопления с нижней или верхней разводкой часто называют тупиковой.
Эта схема имеет множество достоинств:
- отопительные петли можно провести по комнатам любой формы и планировки, обогнуть с помощью труб вертикальные и горизонтальные препятствия;
- при желании сделать к дому пристройку достаточно доустановить «петли» в новые помещения;
- в теплокоммуникации легко встраиваются теплые полы, которые становятся еще одной веткой разводки.
Такая схема подключения двухтрубной системы отопления не лишена и недостатков:
- последние батареи на конце длинных ветвей могут плохо прогреваться, поскольку теплоноситель до них доходит позже, частично остывшим;
- слишком сложная конструкция может работать нестабильно.
Однако из-за своей простоты и функциональности в большинстве частных домов монтируют петлевую теплосистему.
Попутная разводка, или петля Тихельмана, равномерно нагревает даже большое количество радиаторов. Теплоноситель в ней движется по кругу, поэтому сумма длин обратки и подачи для каждой батареи одинакова. Из-за круговой замкнутой конструкции направление движения горячей и остывшей жидкости совпадают, поэтому такая тепловая схема получила название попутной.
Теплосистема имеет существенные недостатки, ограничивающие ее применение:
- Кольцевая схема хороша только для современных зданий с большими комнатами. В старых постройках со сложной планировкой проложить ее очень сложно.
- Попутную теплоснабжающую конструкцию легко смонтировать только на этапе строительства. Протянуть петлю Тихельмана в уже построенном доме или завести ее в новую пристройку проблематично.
Тем не менее, в современных дачах и коттеджах она работает стабильно, не требует регулировки и равномерно нагревает батареи.
Познакомьтесь с радиаторами теплоприбор
Преимущества радиаторов ТЕПЛОПРИБОР
Надежные и долговечные
- функционируют при показателях давления 16–20 атм. и выдерживают скачки до 30 атм. Срок их службы – от 25 лет.
Имеют длительную гарантию
- на алюминиевые модели – 10 лет,
а на биметаллические – 15 лет.
Состоят из российских материалов на 90%
– работаем с сырьем, получаемым напрямую от ведущих плавильных предприятий России, и отечественными составляющими.
Двухтрубная система отопления Тихельмана. Отопление по схеме Тихельмана
Эффективность системы отопления зависит не только от мощности котла, правильного подбора труб и теплоносителя. Кроме того, важную роль играет схема размещения трубопровода по помещениям. Это влияет как на качество теплопередачи, так и на циркуляцию теплоносителя.
В настоящее время, существуют несколько схем прокладки отопительных трубопроводов, включающие в себя варианты с одной, двумя и более трубами.
Система Тихельмана относится к двухтрубному варианту реализации системы отопления. Несмотря на достаточно грозное название, схема не подразумевает каких-то чрезвычайных сложностей.
Стандартная двухтрубная схема выглядит следующим образом:
- Подача теплоносителя начинается с первого радиатора от котла, а заканчивается на последнем;
- Обратная тепломагистраль (отвод остывшего теплоносителя), напротив, ведется от последнего радиатора к котлу.
Как правило, данный подход имеет один недостаток – теплоноситель поступает в последний радиатор уже холодным и под низким напором, что снижает интенсивность прогрева помещения. Имеются различные методы компенсации данных недостатков, каждый из которых имеет свои сложности.
Один из вариантов – обустройство отопления по системе Тихельмана.
Схема Тихельмана заключается в том, что обратная тепломагистраль пускается с первого (от котла) радиатора, доходит до последнего, и возвращается в котел. Подача теплоносителя от котла реализована так же, как и в стандартной двухтрубной схеме – последовательно от первого радиатора к самому удаленному.
Таким образом, теплоноситель в обеих магистралях равномерную работу системы.
Данный подход позволяет объединить в себе преимущества прямоточных однотрубных схем и классических двухтрубных, сведя на нет их недостатки. Преимущества системы Тихельмана таковы:
- Хороший баланс теплоносителя. Система отопления не нуждается в дорогостоящем регулировочном оборудовании.
- Давление теплоносителя одинаково по всей системе, соответственно, одинакова и интенсивность протока, что делает прогрев помещений равномерным.
- Как следствие вышесказанного, котел работает с максимальным КПД.
Впрочем, есть и недостатки
- Это двухтрубная система, следовательно, нужно в 2 раза больше труб, чем при однотрубных схемах, что подразумевает дополнительные расходы. Кроме того, целесообразно использовать трубы относительно большого диаметра.
- Схема сложна в реализации с точки зрения монтажа. Не всегда возможно вписать двухтрубную систему в имеющиеся архитектурные особенности.
- Система Тихельмана подразумевает лишь горизонтальную разводку, поэтому при необходимости реализации вертикальной разводки (распределение отопления на несколько этажей) такая схема неприменима.
Таким образом, обустройство схемы отопления по данной методике отлично подходит одноэтажным домам, так как с ее помощью обеспечивается равномерное распределение теплоносителя, без установки дополнительного оборудования.
Однотрубная система отопления с нижней разводкой. Что такое однотрубная система с нижней разводкой
Из названия понятно, что все батареи подключены к одной трубе, уложенной снизу по периметру отапливаемых помещений. Батареи к трубе присоединяются последовательно, вход/выход в батареях может быть нижним или диагональным (второй вариант имеет лучшие показатели по эффективности обогрева). Все батареи могут работать только одновременно.
Пример подключения радиаторов
Для расширения возможностей регулировки температуры в каждом помещении используется байпасная система – батареи подключаются параллельно к одной трубе, могут работать по отдельности и одновременно, дополнительно регулируется температура нагрева каждой батареи.
Подключение радиатора отопления
По виду контура однотрубная система бывает открытой и закрытой.
- В открытой есть расширительный бачок для приема увеличенного объема воды и слива излишков. Бачок связан с атмосферой, что и дало системе название открытой.
- Расширительный бак открытого типа
- Открытый расширительный бак
- Открытый расширительный бак способствует повышенной испаряемости жидкости, и, как следствие, необходимо постоянно следить за восполняемостью этой жидкости
- В закрытой системе расширительный бачок закрытого типа, вся система под давлением. Для предотвращения возникновения аварийных ситуаций в закрытом варианте на системе монтируется группа безопасности: манометр, воздухоотводчик и предохранительны
й клапан. - Устройство закрытых расширительных баков
- Расширительный бачок мембранного типа
- Расширительный бак для отопления
Однотрубная система с нижней разводкой может работать только с принудительным движением теплоносителя (с насосом), да и то длина контура ограничивается. Вернее не столько длина контура, сколько количество подключенных батарей и их фактическая теплоотдача.
Однотрубная система отопления частного дома
Эти знания нужны для того, чтобы понимать принцип действия системы и знать, чего с ее помощью можно достичь. Такие знания дают возможность более осознанно делать монтаж, будет ясно, зачем нужна каждая труба и каждый кран. Байпасная система значительно улучшает характеристики однотрубного отопления, но по монтажу сложнее, по количеству составных элементов и стоимости дороже. Кроме того, ее можно монтировать только над напольными покрытиями, в противном случае регулировочные игольчатые краны будут недоступными.
Двухтрубная система отопления на два крыла. Классификация оборудования
Двухтрубная система отопления частного дома может быть открытой или закрытой. Последняя предусматривает наличие мембранного расширительного бачка, который позволяет работать системе при высоком давлении.
Тепловым носителем может выступать не только вода, но и этиленгликолевые составы, способные работать при низких температурах (до 40 градусов ниже нуля). Составы на основе этиленгликоля называются антифризами.
Необходимо заметить, что правильная работа оборудования обеспечивается только при использовании специализированных составов, предназначенных конкретно для целей отопления. Автомобильные антифризы не подойдут. То же самое касается присадок и добавок: можно использовать только специально приспособленные для отопления.
Особенно важно соблюдать данную рекомендацию при эксплуатации дорогих моделей котлов, управление которыми осуществляется автоматикой. В случае поломки котла производители обычно снимают с себя ответственность и не выполняют гарантийный ремонт, если неисправность напрямую не вызвана тепловым носителем.
Системы закрытого типа отличаются наивысшим уровнем безопасности, поэтому большая часть котлов современного производства нацелена именно на такие схемы.

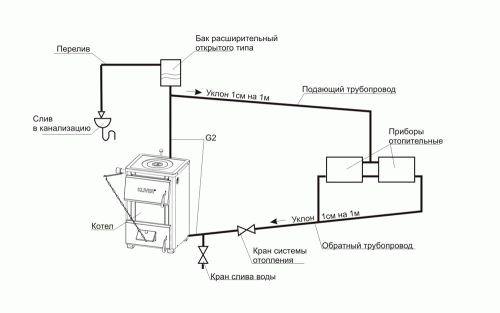

Схема открытой системы отопления с расширительным бачком
В открытых системах расширительный бачок монтируется на верхнем участке. К бачку присоединяют патрубок для вывода воздуха, а также трубу для слива лишней воды из системы. Из бачка можно отбирать горячую воду для бытовых потребностей, однако в таком случае желательно сделать снабжение воды автоматическим. Кроме того, вода, используемая для нужд жильцов, не должна содержать технических добавок и присадок.
Двухтрубная система вертикального и горизонтального типов
Существует два вида организации системы с двумя магистралями – вертикальный и горизонтальный. Вертикальное расположение труб обычно используется в многоквартирных зданиях. Для реализации системы необходимо множество труб, но при этом достигается возможность отводов в квартиры на каждом этаже. Основной плюс такой системы – естественная отдача воздуха, так как он устремляется кверху, где выводится с помощью расширительного бака или спускного вентиля.
Двухтрубная горизонтальная система отопления более распространена в одноэтажных и двухэтажных домах. Для удаления воздуха здесь используются краны Маевского.
Верхняя и нижняя разводка
Разводка подачи теплоносителя выполняется по одному из двух принципов: верхнему или нижнему. Если разводка верхняя, трубопровод располагается в подпотолочном пространстве, и трубы подачи спускаются вниз к батареям. Обратка же идет по полу. Плюс данного варианта в том, что он позволяет легко организовать естественную циркуляцию, так как из-за перепада высот и специально расположенной под углом трубы обеспечивается хорошая скорость движения теплоносителя.
Однако системы с нижней разводкой не слишком популярны из-за внешней непривлекательности бросающихся в глаза труб. Проблему можно исправить, если накрыть трубопровод подвесным или натяжным потолком.
Обратите внимание! Оба типа разводки используются в двухтрубных системах. Различия в схемах наглядно показаны на рисунке ниже.

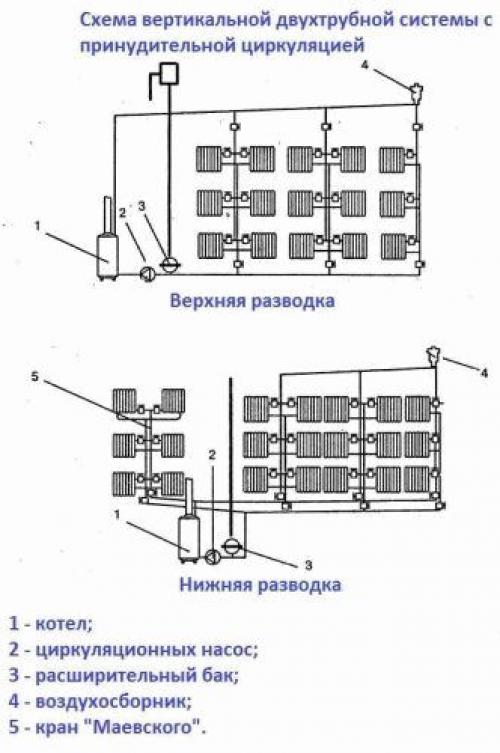

Схема вертикальной двухтрубной системы
Если разводка устроена по нижнему принципу, труба подачи располагается внизу, но чуть выше обратки. Причем трубы можно установить даже в подвале, полуподвале или встроить в пол. Такой способ разводки более эстетичен, а потому пользуется популярностью.
Однако при нижнем способе необходимо тщательно выбирать место для установки котла (если речь идет о естественной циркуляции теплоносителя), так как батареи должны располагаться выше котла. В случае же принудительной циркуляции положение оборудования относительно батарей значения не имеет.

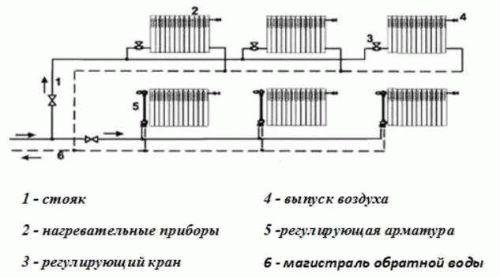

Схема магистралей воды в системе отопления
Двухтрубная система отопления двухэтажного дома делится на два крыла. В обоих крыльях уровень температуры регулируется с помощью вентилей. Применяется нижняя разновидность разводки и принудительная циркуляция, поэтому котел крепится к стене.
Тупиковая и попутная системы
Система, в которой тепловой носитель двигается в разные стороны по трубам подачи и обратного хода, называется тупиковой. Другой вариант – система с попутным направлением теплоносителя (схема Тихельмана). Попутная схема легче поддается балансировке и настройке, в особенности, если речь идет о масштабных отопительных сетях.
В попутной системе с равным количеством радиаторных секций нет необходимости проводить балансировку. В тупиковой же схеме не обойтись без установки на всех радиаторах термоклапанов или игольчатых вентилей.

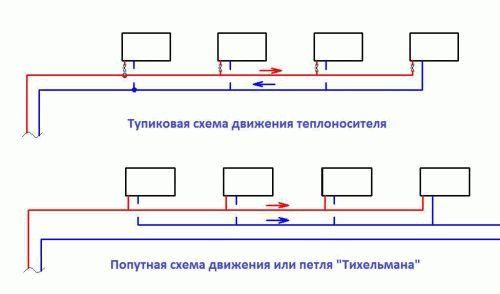

Тупиковая и попутная схема движения теплоносителя
Причем следует заметить: даже если в попутной схеме имеются батареи с отличающимся количеством секций, установить баланс будет гораздо проще, чем в разветвленной системе тупикового типа.
Двухтрубная система отопления с нижней разводкой многоэтажного дома. Особенности теплоснабжения многоэтажных домов
Автономное отопление многоэтажного дома должно выполнять одну функцию — своевременную доставку теплоносителя каждому потребителю с сохранением его технических качеств (температуры и давления). Для этого в здании должен быть предусмотрен единый распределительный узел с возможностью регулирования. В автономных системах он совмещен с устройствами нагрева воды — котлами.
Характерные особенности системы отопления многоэтажного дома заключаются в его организации. Она должна состоять из следующих обязательных компонентов:
- Распределительный узел. С его помощью происходит подача горячей воды по магистралям;
- Трубопроводы. Они предназначены для транспортировки теплоносителя в отдельные комнаты и помещения дома. В зависимости от способа организации бывает однотрубная или двухтрубная система отопления многоэтажного дома;
- Контрольно-регулирующая аппаратура. Ее функция — изменение характеристик теплоносителя в зависимости от внешних и внутренних факторов, а также его качественный и количественный учет.

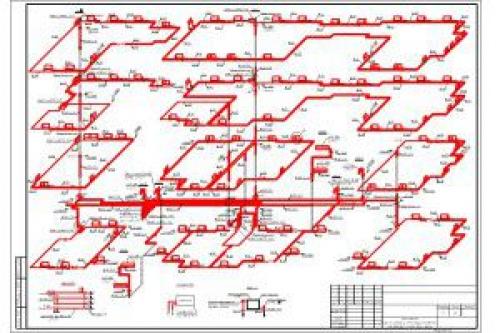

На практике схема отопления жилого многоэтажного дома состоит из нескольких документов, включающих в себя помимо чертежей расчетную часть. Она составляется специальными проектными бюро и должна соответствовать текущим нормативным требованиям.
Отопительная система является неотъемлемой частью многоэтажного дома. Ее качество проверяется при сдаче объекта или во время осуществления плановых проверок. Ответственность за это лежит на управляющей компании.
