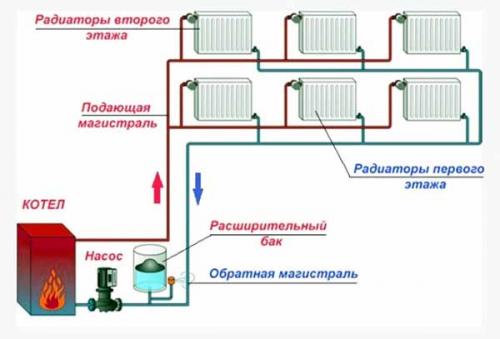

Двухтрубная тупиковая схема на 2 этажа. Популярный вариант – двухтрубная схема

Двухтрубная тупиковая схема на 2 этажа. Популярный вариант – двухтрубная схема

Тупиковая система отопления двухэтажного частного дома – это наилучшее решение по соотношению цена — качество. Она проста в исполнении и надежна в работе, особенно когда в ней организована принудительная циркуляция воды. Гравитационные двухтрубные разводки тоже вполне работоспособны, но не пользуются популярностью из-за большого количества толстых труб, которые надо проложить по всем помещениям.

Типовая схема теплоснабжения двухэтажного дома, показанная на картинке, работает очень просто: теплоноситель распределяется по батареям с помощью подающих трубопроводов, а после остывания в радиаторах возвращается в котел по второй линии. Как правило, проектом предусматриваются ветви одинаковой протяженности и нагрузки с примерно равным числом отопительных приборов.

Примечание. Одинаковая длина ветвей и количество батарей на них – вопрос не принципиальный. Если в силу обстоятельств одна линия выходит короче другой, то гидравлическое равновесие между ними достигается путем балансировки.

Распределение на 2 этажа

Помимо стабильности и надежности в работе, двухтрубная разводка имеет и другие достоинства:

• как закрытая, так и открытая система способна эффективно работать вместе с различными источниками тепла – твердотопливным, газовым либо электрокотлом;
• толковый домовладелец может ее спроектировать, собрать и наладить своими руками;
• все радиаторы получают воду с одинаковой температурой;
• схема хорошо поддается регулированию и автоматизации;
• это оптимальный вариант с точки зрения финансовых вложений.

Почему двухтрубная разводка для двухэтажного дома обойдется дешевле однотрубной? Очень просто: диаметры магистралей и соединительных фитингов у нее меньше, а значит, и цена ниже. Вдобавок установленные на батареи автоматические термостаты не будут влиять на теплоотдачу соседних обогревателей, как при однотрубной раздаче.

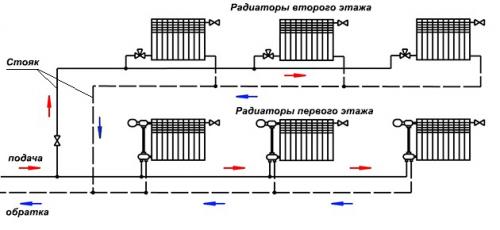

Петля Тихельмана — первый прибор на подаче является последним на обратке и наоборот

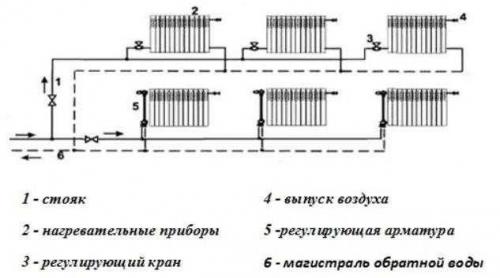

Попутный вариант двухтрубной сети под названием петля Тихельмана отличается от тупикового одинаковым направлением течения воды в подающей и обратной линии. Это позволяет идеально уравновесить систему без балансировки, но создает сложности при монтаже (трубами нужно обходить дверные проемы).

Двухтрубная тупиковая система отопления с нижней разводкой. Верхняя и нижняя разводка

По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.

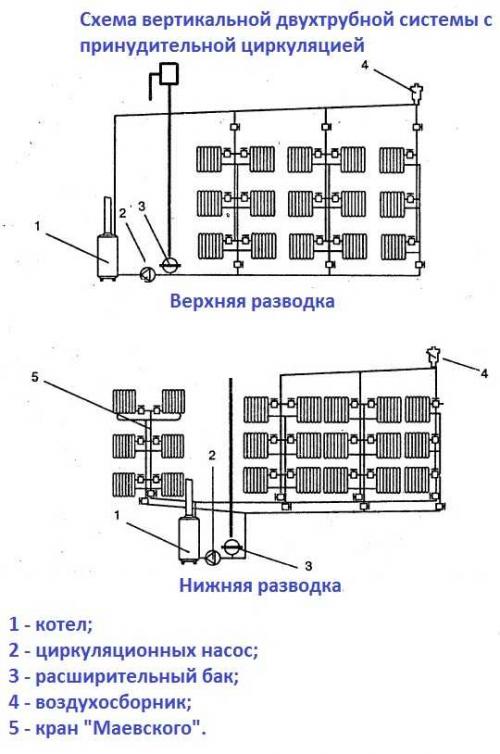

Двухтрубная система с верхней и нижней подводкой теплоносителя

При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д. Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным. Но тут нужно подбирать расположение котла: в системах с принудительной циркуляцией его положение относительно радиаторов неважно – насос «продавит», а вот в системах с естественной циркуляцией радиаторы должны находиться выше уровня котла, для чего котел заглубляют.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/tupikovaya-sistema-otopleniya-chastnogo-doma-ustroystvo-tupikovoy-razvodki

Тупиковая система отопления плюсы и минусы. Заметки юного инженера

Метод выполнения установочных работ

Монтаждвухтрубной попутной системы обогрева проводится соответственно с некоторым методом, где первым этапом считается выбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Трубное сечение подбирается, если исходить из объема носителя тепла, проходящего по трубе в единицу времени. Расчет начинают от дальнего отопительного прибора по формуле:

где: G ? водный расход на обогрев дома (кг/ч);

Q ? теплопроизводительность, требуемая для обогревания (кВт);

c ? теплоемкость воды (4,187 кДж/кг?°C);

t ? разница температур между горячим и холодным тепловым носителем, принимается равной 20 °C.

Дальше вычисляют сечение труб по формуле:

где: S ? площадь поперечного сечения трубы (м2);

GV ? объемный водный расход (м3/ч);

v ? скорость движения воды, находится в диапазоне 0,3?0,7 м/с.

Полученная цифра – это сечение, если исходить из него, выбирают диаметр внутри трубопровода.

Подобный расчет ведут по всем отопительным приборам до котла.

При расчитывании также можно смотреть на таблицу зависимости внутреннего трубного диаметра от тепловой нагрузки.

Таблица зависимости внутреннего трубного диаметра от тепловой нагрузки

Можно предусматривать следующие ориентиры:

1. При потерях тепла до 15 кВт (150 м кв.) площади подходят трубы диаметров 20 мм.
2. При потерях от 15 до до 27 кВт (до 250 м кв. площади) понадобятся трубы у которых диаметр не меньше 25 мм.

Сделать расчет по приведенным формулам или на гидравлике таблицам для владельца дома считается непростой задачей, благодаря этому можно базироваться на рекомендуемых диаметрах труб.

Нужно віполнять следующие условия:

Трубы ложить под покрытием пола для избегания высотных обводов

Если это нереально, то необходимо брать во внимание конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
Материал труб – металопластик или полипропилен с усилением алюминиевой фольгой. Подобные трубы крепче и будут служить долго.
Отопительные приборы ставят биметаллические или стальные с нижней системой подсоединения

У подобных батарей выше гидравлическое сопротивление, что балансирует систему. Мощность отопительных приборов должна быть одинакова по всей территории дома.
На каждую батарею ставят балансировочный кран на обратке. Желательна установка термостатов.

Установка котла

Помещение, где ставится котел, должно иметь высоту не меньше 2,5 м. Объем помещения рекомендуется от 8 кубов. Генератор тепла требуется выбирать в зависимости от площади отапливаемого дома. Котельная мощность для обогревания 10 кв. м. равна 1 кВт. Если из этого исходить, выбирается мощность для всей системы.

Обвязка котла состоит из комплекта арматуры запорной, ее устанавливают в некоторых местах:

1. На патрубке подпитки.
2. По обоим сторонам насоса.
3. У расширительного бачка.
4. На трубах, идущих от котла.

Протягивание магистрали

При установке магистрали попутной разводки системы обогрева следует предусмотреть следующее:

• Отводящую ветку магистрали нужно располагать ниже подающей.
• Магистрали из труб подачи и отвода тепла обязаны быть параллельны друг дружке.
• Расширительный бачок обязан быть поставлен выше отопительного котла.
• На замыкающих батареях необходимо установить вентили для смыва воды. Рекомендуется установить на любой батарее термостатическую головку для оснащения комфортности температуры.
• При прокладывании магистрали прямые углы исключены чтобы не было появления воздушных пробок в системе.
• Расширительный бачок должен ставиться в отаплюемом помещении.
• Все трубные диаметры, соединителей и кранов должны подходить друг дружке. Нельзя устанавливать трубы разнообразного диаметра из-за попытки сэкономить. Нарушится водное давление в системе.

Установка насоса циркуляционного

Рассчитывать на гравитационную циркуляцию неразумно, так как в попутной отопительной системе расположено 10 и более батарей. Гравитация не сумеет сработать без принудительного давления. Циркулярный насос ставят на обратной ветке возле котла. Насос врезается с помощью циркулярного насоса и трех вентилей. Рекомендуется установить фильтр.

Циркулярный насос ставится на каждом этаже

Попутную систему обогрева устанавливают в одно этажных и двухэтажных домах

В строениях из двух этажей во время установки необходимо брать во внимание определенные моменты:

• Циркулярный насос ставится на каждом этаже. Если появится неполадка в границах одного этажа, на другом теплоснабжение будет полностью работать.
• Для любого этажа рекомендуется процесс установки по индивидуальной схеме.

Источник: https://alyuminievye-batarei.aystroika.info/stati/sistemy-s-tupikovym-dvizheniem-teplonositelya-sposoby-vypolneniya-razvodki

Тупиковая система горячего водоснабжения. Системы горячего водоснабжения (ГВС) по принципу работы делятся на открытые и закрытые.

Открытой системой ГВС называется система, в которой вода для горячего водоснабжения забирается непосредственно из подающего и обратного трубопроводов тепловой сети (системы отопления), смешивается в специальных устройствах — гидроэлеваторах и поступает к водоразборным кранам.
Закрытой системой ГВС называется система, в которой из водопроводной сети забирается холодная вода, нагревается теплом сетевой воды в специальных нагревателях – бойлерах, расположенных в тепловых пунктах (в подвалах) домов, не соприкасаясь и не перемешиваясь с теплоносителем — водой системы отопления, и затем поступает к водоразборным кранам системы ГВС МКД.

Существуют независимые открытые системы ГВС, в которых отсутствуют связи между трубопроводами горячей воды и отопления, а холодная вода для нужд ГВС, забираемая из водопроводной сети, нагревается на ТЭЦ, в районных или домовых (крышных) котельных и подается в МКД по отдельным сетям горячего водоснабжения.

Давление (и, соответственно, расход) воды в системах ГВС создается насосами, расположенными на ТЭЦ, в районных или домовых (крышных) котельных.

Большинство систем ГВС в соответствии с нормативными документами имеют систему циркуляции — трубопроводы и/или насосы циркуляции, по которым непрерывно циркулирует вода. В результате этого по всей длине трубопроводов ГВС, в том числе вблизи водоразборных кранов, постоянно поддерживается температура воды в соответствии с требованиями норм — не ниже 60 гр.С.

Горячая линия может не иметь циркуляционной линии только в том случае, если ее не запроектируют безграмотные «специалисты» или «забудут» построить вороватые строители при попустительстве подельников – городских властей, или уворуют на металлолом сантехники ЖКХ.

Однако в случаях, когда из системы ГВС осуществляется постоянный разбор горячей воды (в банях, в технологических установках) и при малой длине подающих трубопроводов от источника тепла до точек водоразбора система ГВС может не иметь циркуляции.

И открытые, и закрытые системы ГВС при проектировании, монтаже и при реконструкции должны быть оснащены устройствами автоматического поддержания температуры воды в пределах нормативных величин — не ниже 60 и не выше 75 гр. С.

(основания:

— п. 5.2.4 Свода правил СП 30.13330.2012 «Внутренний водопровод и канализация зданий» Актуализированная редакция СНиП 2.04.01-85; п. 15.14 Свода правил СП 124.13330.2012″СНИП 41-02-2003. Тепловые сети» Актуализированная редакция СНиП 41-02-2003 (утв. приказом Минрегионразвития РФ от 30 июня 2012 г. N 280); — п. 5.3.1 документа «Правила и нормы технической эксплуатации жилищного фонда» (утв. Пост. Госстроя России от 27 сентября 2003 г. N 170)).

Качество воды в открытых и закрытых системах ГВС должно соответствовать требованиям СанПиН 2.1.4.1074-01 «Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества».

Однако, хотя горячая вода системы ГВС должна по качеству соответствовать качеству холодной питьевой воды, употреблять ее как питьевую санитарные врачи не рекомендуют, особенно при открытой системе ГВС, так как в практике не исключено ее загрязнение. Например, в начале пускового пери-ода или после ремонта оборудования ГВС вода загрязняется вымываемыми из труб грязью и отложениями. Поэтому горячую воду рекомендуется применять в основном для стирки, мытья посуды, других санитарно-гигиенических нужд.

Двухтрубная система отопления на два крыла. Верхняя и нижняя разводка

По способу разводки подачи различают систему с верхней и нижней подачей. При верхней разводке труба идет под потолком, а от нее вниз опускаются к радиаторам трубы подачи. Обратка идет вдоль пола. Этот способ хорош тем, что можно легко сделать систему с естественной циркуляцией – перепад высот создает поток достаточной силы, чтобы обеспечить хорошую скорость циркуляции, необходимо только соблюсти уклон с достаточным углом. Но такая система становится все менее популярной из-за эстетических соображений. Хотя, если спрятать трубы вверху под подвесной или натяжной потолок, то на виду останутся только трубы к приборам, а их, собственно, можно замонолитить в стену. Верхняя и нижняя разводка применяются и в вертикальных двухтрубных системах. Разница продемонстрирована на рисунке.

Двухтрубная система с верхней и нижней подводкой теплоносителя

При нижней разводке труба подачи идет понизу, но выше, чем обратка. Тубу подачи располагать можно в подвальном или полуподвальной помещении (обратка еще ниже), между черновым и чистовым полом и т.д. Подводить/отводить теплоноситель к радиаторам можно, пропустив трубы через отверстия в полу. При таком расположении подключение получается наиболее скрытым и эстетичным

Но тут нужно подбирать расположение котла: в системах с принудительной циркуляцией его положение относительно радиаторов неважно – насос «продавит», а вот в системах с естественной циркуляцией радиаторы должны находиться выше уровня котла, для чего котел заглубляют

Двухтрубная система разная схема подключения радиаторов

Двухтрубная система отопления двухэтажного частного дома проиллюстрирована в видео. Она имеет два крыла, температура в каждом из которых регулируется вентилями, нижний тип разводки. Система с принудительной циркуляцией, потому котел висит на стене.

Попутная система отопления. Попутное и тупиковое движение теплоносителя

Попутное и тупиковое движение теплоносителя

В двухтрубных системах отопления часто используют попутное движение теплоносителя. Почему? В чем его преимущества? Чем тупиковая схема хуже?

Итак, попутное движение теплоносителя – это такое движение теплоносителя, при котором вода в подающем и обратном трубопроводе течет в одном направлении (Рис.1). При встречном (тупиковом) все как раз наоборот (Рис.2)

Рис.1 Схема двухтрубной системы отопления с попутным движением теплоносителя.

Рис.2 Схема двухтрубной системы отопления с тупиковым движением теплоносителя.

Рассмотрим и ту, и другую схему с точки зрения гидравлики и балансировки, протяженности трубопроводов и монтажа.

I. Гидравлика и балансировка.

Под гидравликой подразумевается непосредственный расчет потерь давления в ветках/кольцах. Балансировка же – это увязка веток между собой, а именно мы стремимся к тому, чтобы во всех кольцах/ветках были одинаковые потери давления. При расчете потерь давления сети нам необходимо посчитать потери давления в основном циркуляционном кольце (самом нагруженном и протяженном) и в остальных кольцах, чтобы увязать их с основным циркуляционным кольцом. Все просто: если в каком-то кольце потери давления меньше, чем в остальных, то вода будет стремиться именно в этот контур, следовательно, в других кольцах ее будет недостаточно. Это означает, что мы не получим требуемый расход теплоносителя в каждой ветке и соответственно необходимой теплоотдачи от отопительных приборов, в этом случае система считается разбалансированной. Гидравлика для попутного движения теплоносителя до удивления проста. Если у вас ветка из одинаковых по мощности и типоразмеру радиаторов (Рис.3), то потерю давления достаточно посчитать в контуре через любой радиатор, в остальных же контурах значение потерь давления такое же. Система, по умолчанию, является гидравлически увязанной, т.е. отбалансированной и не требует никаких радиаторных клапанов предварительной настройки.

Рис.3 Схема с попутным движением теплоносителя при одинаковой мощности приборов.

Однако, если мощность отопительных приборов разная либо они имеют разный типоразмер (что влияет на значение местного сопротивления прибора), то придется считать потери через каждый контур и увязывать приборы между собой с помощью термостатических клапанов (Рис.4).

Рис.4 Схема с попутным движением теплоносителя при разной мощности приборов.

При использовании встречной схемы движения теплоносителя, в любом случае, считаются потери давления через каждый контур и на каждый прибор ставится термостатический клапан. Но, можно сказать, что в случае установки термостатических клапанов на приборы при попутной схеме движения теплоносителя наиболее вероятно, что настройки клапана хватит для балансировки. Если же у нас тупиковая схема, то на первом приборе на ветке (Рис. 5) мы должны выставить максимальную настройку, т.е. максимально зажать сечение, и в случае, если система очень протяженная, настройки клапана может не хватить либо, если мы выставим максимальную настройку, сечение будет уменьшено настолько, что вода в отопительный прибор не потечет.

Рис.5 Настройка клапана – схема с тупиковым движением теплоносителя.

По критерию «Гидравлика и балансировка» более предпочтительна схема с попутным движением теплоносителя.

Однако, есть в такой схеме один «подводный камень». В данной схеме есть, так называемые, «точки равного давления». Если подводки к отопительному прибору будут присоединены к магистрали в данном месте, то вода в прибор не потечет. Что же это за точки? Предлагаю вам ознакомиться с рисунком 6.

Рис.6 Точки «равного давления» — схема с попутным движением теплоносителя.

Из рисунка видно, что данные точки расположены посередине контура, но в случае более сложной разводки предсказать, где эти точки труднее. А физика здесь проста: В точке 1, находящейся на подающем трубопроводе, и точке 2 – на обратном, давление одинаковое и вследствии того, что разности давления между этими точками нет, вода через прибор не течет.

Совет: стараться избегать таких точек и подключать прибор дальше от них!

II. Протяженность трубопроводов и монтаж.

Зачастую попутная схема требует более протяженных трасс, но это не всегда так. Все зависит от помещения и расположения приборов. Что касается монтажа, то схему тупиковую монтировать проще хотя бы потому, что диаметры параллельных участков и типоразмеры фасонных частей не отличаются. По критерию «Протяженность трубопроводов и монтаж» более оптимальна тупиковая схема. Для простоты и легкости сравнения приведенные факты о схемах движения теплоносителя представлены в сводной таблице 1.

Попутная и тупиковая система отопления. Классификация по направлению движения теплоносителя

В зависимости от направления движения подающего и обратного теплоносителя относительно друг друга системы отопления проектируют трех наиболее распространенных схем: тупиковая, с попутным движением теплоносителя и коллекторная (лучевая).

Тупиковые схемы движения теплоносителя

В тупиковых (стандартных) системах отопления теплоносители движутся в противотоке, наиболее удаленная ветка радиаторов от котла имеет большее сопротивление, чем так которая находится ближе. Поэтому возможно возникновение ситуации, когда происходит неравномерный прогрев ближайших радиаторов. Для того чтобы этого избежать необходимо создать дополнительное сопротивление в более коротких циркуляционных кольцах, то есть установить балансировочную арматуру.

Попутные схемы движение теплоносителя

При попутном движении теплоносителя параллельно в подающей и обратной трубе системы отопления все циркуляционные кольца, то есть ветки с радиаторами, находятся в одинаковых условиях. То есть как трубопроводы, так и стояки или радиаторы гидравлически сбалансированы между собой. Однако такие системы наиболее металлоемки по сравнению со стандартными, а также требуют прокладки гораздо большей длины трубопроводов Это отражается, прежде всего, на стоимости системы и цене монтажных работ. Поэтому попутные схемы в жилищном строительстве применяются наиболее редко.

Коллекторные схемы отопления

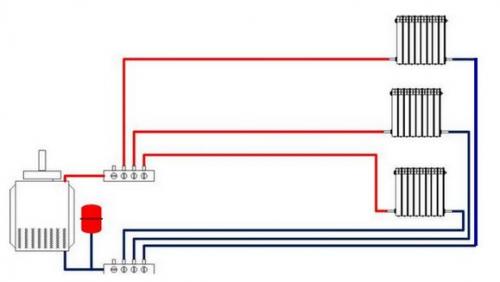

Идеальным вариантом для коттеджного и жилищного строительства в целом является применение  коллекторной схемы системы отопления .

Такая система представляет собой установленный на этаже или в котельной коллекторный шкаф, в котором кроме запорной и балансировочной арматуры устанавливаются коллектора с выходами либо на радиаторную ветку либо на каждый прибор отопления. Такая система также является гидравлически стабильной и легко поддающаяся регулировке отдельных самых удаленных веток или нагруженных по тепловой мощности. При планировании лучевой схемы системы отопления можно к каждому выходу коллектора подключать каждый радиатор в отдельности, а трубопроводы прокладывать скрытым способом. При этом отрезок трубопровода должен быть выполнен из цельного куска трубы.

Тупиковая система отопления на два плеча. Виды отопительных систем

Отопление в доме может быть организовано разными методами. К примеру, лучевой (или коллекторный) способ представляет собой систему, в которой каждый радиатор связан с распределительным коллектором посредством подающей и обратной трубы. В некоторых случаях радиаторы, располагающиеся в одном помещении, соединяются попарно. Такая независимая схема позволяет легко отключать одну батарею без остановки всей магистрали. Отключение может понадобиться при поломке какого-либо элемента или для экономии.

При монтаже лучевой системы применяются трубы одинакового диаметра и приблизительно равные по длине. Таким образом обеспечивается равномерный перепад давления и каждый радиатор расходует одинаковое количество теплоносителя. Соединительные трубы часто скрывают в полу, стенах или за натяжным потолком, оставляя на виду только батареи. Благодаря этому отопительный контур выглядит более эстетично.

Попутная разводка реализуется иначе. Подающий трубопровод в ней проходит последовательно от котла до последнего радиатора, а обратный соединяет батареи от первой до последней и возвращается к котлу. Теплоноситель в обеих магистралях транспортируется в одном направлении. Эффективность такой схемы отопления зависит от правильной балансировки давления. Если в одном циркуляционном кольце оно будет больше, чем в других, теплоноситель потечёт именно в него, а напор в остальных батареях существенно снизится.

Ещё одна система — однотрубная — является наиболее простой в исполнении, но далеко не самой эффективной. Она лишена труб обратной подачи воды, батареи в ней соединены последовательно. Из-за этого нет возможности регулировать нагрев отдельных радиаторов.

Для функционирования такой разводки необходимо более высокое давление. Её особенностью является вертикальный розлив, который осуществляется с помощью установленного на чердаке расширительного бака. Установка однотрубного отопления в многоэтажных домах нерентабельна, поскольку нагрев батарей от верхнего этажа к нижнему обеспечивается неравномерно.

Наиболее распространённой является тупиковая схема отопления, простая и недорогая в установке, а также отличающаяся долгой и стабильной работой. При создании отопления в домах в 90% случаев выбирают именно её.
