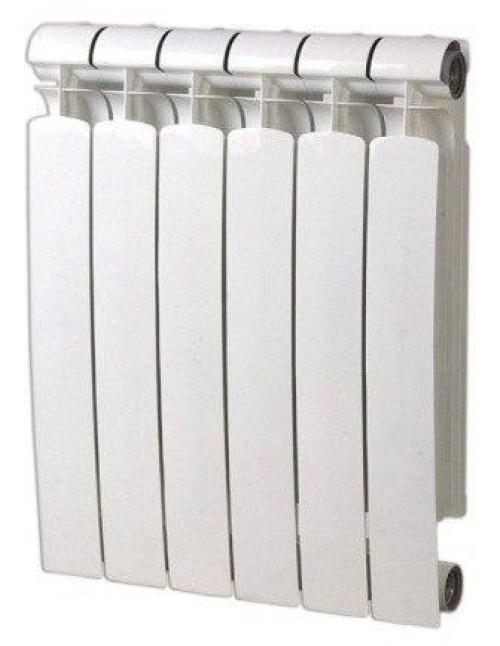

Методика расчёта радиаторов отопления по площади. Расчет радиаторов отопления по площади

Методика расчёта радиаторов отопления по площади. Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

• для средней климатической полосы на отопление 1м²жилого помещения требуется 60-100Вт;
• для областей выше 60^отребуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м², потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

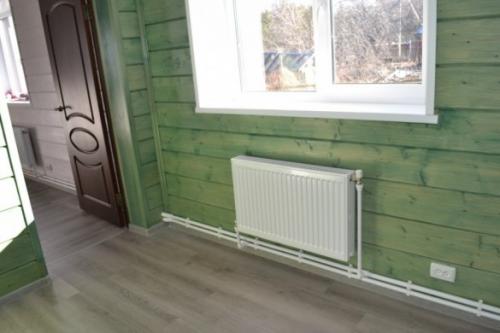

Радиаторы отопления. Отличие автономной системы отопления от центральной

В 2018 году к исполнению был принят ГОСТ 31311-2005 Приборы отопительные. Из этого документа следует, что радиаторы нельзя продавать без их лабораторно подтвержденного соответствия заявленным характеристикам. Поэтому первое, что нужно сделать при выборе устройства – выяснить наличие обязательной сертификации.

Документ определяет радиатор как отопительный прибор, отдающий теплоту путем конвекции и радиации. Это определение подходит для устройств и в городских квартирах, и в частных домах: они выполняют один и те же функции. Но требования к ним предъявляются разные, потом что в индивидуальных домах радиаторы – часть автономной системы отопления, а она отличается от центрального отопления почти всем.

По сравнению с системой центрального отопления у автономного:

• Рабочее давление на всю систему значительно ниже, нагрузки на радиаторы будут щадящими, их очень толстые стенки здесь не будут большим преимуществом;
• В автономной системе отопления не может быть гидроударов;
• В автономной системе отопления теплопотери гораздо ниже, чем в центральной, они где-то около нуля, поэтому теплоноситель всегда нагревается гораздо сильнее;
• Но владелец дома может сам устанавливать температуру теплоносителя, и не превышать тот необходимый максимум, который установлен для данного вида обогревателя;
• Теплоносителем в автономной системе отопления могут быть антифризы – незамерзающие жидкости. Особенно часто их применяют в тех домах, которые могут подолгу не отапливаться зимой. Замерзая, антифризы, в отличие от воды, не разорвут радиаторы.
• Автономная система отопления рассчитывается с учетом площади дома. Небольшое ​ здание это одно дело, а огромный коттедж – совсем другое.

Расчет мощности радиаторов отопления калькулятор. Таблиц. Тепловые расходы окон

RT — сопротивление теплопередачи;

1. Вт/м^2 – количество тепла, которое расходуется на один кв. м. окна;

четные цифры указывают на воздушное пространство в мм;

Ar — зазор в стеклопакете заполнен аргоном;

К – окно имеет наружное тепловое покрытие.

Имея в наличии стандартные данные о теплозащитных свойствах материалов, и определив перепад температур легко рассчитать тепловые потери. На пример:

Снаружи — 20°С., а внутри +20°С. Стены построены из бревна диаметром 25см. В этом случае

R = 0.550 °С· м2/ Вт. Тепловой расход будет равен 40/0.550=73 Вт/ м2

Теперь можно приступить к выбору источника тепла. Существуют несколько видов котлов:

• Электрические котлы;
• Газовые котлы
• Нагреватели на твердом и жидком топливе
• Гибридные (электрические и на твердом топливе)

Перед тем как приобрести котел, вы должны знать, какая мощность потребуется для поддержания благоприятной температуры в доме. Для этого существуют два способа определения:

1. Расчет мощности по площади помещений.

По статистике принято считать, что для нагрева 10 м2 требуется 1 кВт теплоэнергии. Формула применима в случае, когда высота потолка не более 2,8 м и дом средне утеплен. Суммируем площадь всех комнат.

Получаем, что W=S×Wуд/10, где W- мощность теплогенератора, S-общая площадь здания, а Wуд является удельной мощность, которая в каждом климатическом поясе своя. В южных регионах она 0,7-0,9 кВт, в центральных 1-1,5 кВт, а на севере от 1,5 кВт до 2 кВт. Допустим, котел в доме площадью 150 кв.м, который находится в средних широтах должен обладать мощностью 18-20кВт. Если потолки выше стандартных 2,7м, например, 3м, в этом случае 3÷2,7×20=23 (округляем)

1. Расчет мощности по объему помещений.

Этот тип вычислений можно произвести, придерживаясь строительных норм и правил. В СНиП прописан расчет мощности отопления в квартире. Для кирпичного дома на 1 м3 приходится 34 Вт, а в панельном – 41 Вт. Объем жилья определяется умножением площади на высоту потолка. Например, площадь апартаментов 72 кв.м., а высота потолков 2,8 м. Объем будет равен 201,6 м3. Так, для квартиры в кирпичном доме мощность котла будет равна 6,85 кВт и 8,26 кВт в панельном. Правка возможна в следующих случаях:

• На 0.7, когда этажом выше или ниже находится неотапливаемая квартира;
• На 0.9, если ваша квартира на первом или последнем этаже;
• Коррекция производится при наличии одной внешней стены на 1,1, две – на 1,2.

1 секция радиатора на сколько квадратов. Влияние на результат материала изготовления радиатора

В настоящее время наибольшей популярностью пользуются следующие разновидности радиаторов:

• Чугунные . Чаще всего используется чугунная батарея марки МС-140 с уровнем теплоотдачи 180 Вт. Этот показатель справедлив лишь при использовании теплоносителя с максимальной температурой. На практике такое бывает редко, поэтому фактическая мощность прибора – 60-120 Вт. Именно эти цифры рекомендуется использовать при проведении расчете ватт на квадратный метр отопления.
• Стальные . Имеют почти такую же площадь, что и чугунные. Это же касается и параметров, точные значение которых указываются в сопроводительной документации. При этом масса стальных изделий меньше, что делает их транспортировку и монтаж более простым.
• Алюминиевые . Дать общий ответ, сколько отапливает одна секция алюминиевого радиатора проблематично, так как подобные изделия представлены в продаже в большом количестве модификаций. Поэтому в каждом конкретном случае расчета количества секций алюминиевых радиаторов необходимо руководствоваться паспортными данными модели. В общем считается, что средним показателем, сколько обогревает одна секция алюминиевого радиатора, является 100 Вт/м2. Если заявленная мощность прибора меньше, то, скорее всего, речь идет о подделке. Также следует сказать, что уровень теплоотдачи алюминия более высокий, чем у чугуна и стали. Это также следует взять во внимание перед тем, как рассчитать количество секций алюминиевых радиаторов отопления.
• Биметаллические . Эти изделия, совмещающие в себе высокую теплоотдачу алюминия и прочностные качества стали, в настоящее время пользуются наибольшей популярностью у покупателей (уровень мощности одной секции биметаллического радиатора идентичен тому, на сколько квадратов одна секция алюминиевой батареи). Благодаря хорошей теплоотдаче, разрешается несколько сокращать количество секций при установке. Правильный расчет биметаллических радиаторов позволяет сэкономить финансы даже несмотря на то, что биметаллические радиаторы считаются наиболее дорогими.

Площадь радиатора отопления

Радиаторы отопления один из ключевых элементов общей отопительной системы. К выбору радиаторов стоит подходить основательно. Необходимо учитывать место установки прибора, его мощность. Важным критерием при выборе оптимального варианта является площадь радиатора отопления .

Назначение радиаторов отопления и их основные виды

Цель любой отопительной системы – формирование и поддержание комфортного уровня температуры в жилых помещениях. Работа радиаторов как раз направлена на создание определенного теплового баланса. Радиаторы в силу своих характеристик быстро нагревают воздух.

При покупке радиаторов отопления многие ориентируются, прежде всего, на их внешний вид. Это вполне нормально, учитывая, что они является неотъемлемой частью любого жилого помещения: квартиры, загородного дома. При выборе данных приборов максимальное внимание необходимо уделить такому показателю как прочность. Благодаря ей радиатор сможет выдерживать давление, которое создается отопительной системой. Сейчас среди всего многообразия радиаторов можно выделить несколько основных видов: секционные алюминиевые, биметаллические и стальные панельные. Так например, давление которое могут выдерживать стальные радиаторы равно 10 Атм, у биметаллических такой показатель выше – 35 Атм. Чтобы выбранный радиатор, полностью соответствовал параметрам и помещению, необходимо произвести расчет площади радиатора отопления.

Как рассчитать площадь радиатора отопления?

Чтобы сделать правильный расчет и определить площадь , необходимо определиться с типом прибора, а также с конструктивными особенностями помещения, где он будет устанавливаться. Традиционно количество радиаторов соразмерно количеству окон в комнате. В угловых помещениях радиатор обычно располагается на торцевой стенке. При расчете площади радиаторного прибора в основу расчета берется площадь нагревательной поверхности радиатора, которая направлена на выполнение основной функции - обеспечение тепловым потоком.

Вычисление площади может происходить несколькими способами.

• Метод стандартного расчета: вычисление проводится согласно нормативам. Традиционно предполагается, что на 1 кв. метр помещения требуется 100 Вт мощности радиатора отопления. Параметр мощности каждой секции радиатора может варьироваться, возьмем средний показатель в 180 Вт. В таком случае получается, что для обогрева, например, комнаты в 24 кв. метра, понадобится примерно 13 секций радиатора.

Расчет происходил по формуле S*100/P, где

S = площадь помещения

P = мощность одной секции радиатора отопления

24*100/180=13,13

У способа расчета площади радиатора таким методом могут быть корректировки, для угловых и торцевых помещений требуется примерно на две радиаторных секции больше.

• Метод расчета площади отопительного радиатора с учетом примерных параметров

При таком способе учитываются параметры стандартной планировки помещения. В расчет берется высота потолков (в типовом варианте это приблизительно 2,6 метра) и общее число квадратов. На 1,8 кв. м. предполагается одна секция радиатора. Необходимо понимать, что данный способ расчетов является весьма условным. Если радиатор окажется пониженной мощности, метод окажется малоэффективным.

• Объемный способ расчета площади радиатора отопления

Метод определения требуемой площади радиатора основан на расчете объема помещения, в котором предполагается его установка. Показатели длины, ширины и высоты умножаются между собой и делятся на пять. Именно 5 куб. метров помещения может оптимально обеспечить теплом одна секция радиатора. В результате получаем требуемое количество радиаторных секций.

На что необходимо обратить внимание, проводя расчет площади радиатора

- По своей мощности секционные отделы радиатора могут быть в диапазоне 120-220 Вт. Параметры каждой модели необходимо изучать индивидуально.

- Специалисты рекомендуют приобретать радиаторные приборы, мощность секций которых на 20 % выше по сравнению с расчетной площадью, на случай дополнительных факторов (потеря тепла, более холодные погодные условия и т.д.)

- Если площадь радиатора отопления самостоятельно вы рассчитать не смогли, можно воспользоваться помощью специалистов.
