Этапы монтажа радиатора к отопительной системе.

Если выбор (облегченные радиаторы или чугунные) сделан в пользу последних, то нужно произвести расчет числа батарей в помещении и количества радиаторов в каждой из них. Для этого нужно знать технические характеристики конкретной модели, прежде всего, объем выделяемого тепла. Другой важнейшей задачей является определение места для установки батарей и способа креплений: настенные или напольные. Исходя из этого выбирается конкретный образец. Практически большинства чугунных радиаторов отопления фото можно найти в интернете. Чугунные радиаторы имеют различный внешний объем, в том числе могут быть довольно объемные или совсем плоские, и иметь разную высоту и ширину.

Обычным местом в жилой комнате, куда можно установить батарею, является ниша, расположенная под подоконником окна. Ее параметры и диктуют размеры батареи. Технические характеристики этой батареи должны обеспечивать 1кВт тепла на 10 м² площади комнаты. Причем если объем комнаты больше обычного из-за высокого потолка, или в ней есть второе окно, то необходимо уже 1,2 кВт тепла на ту же площадь. Если же помещение занимает угловое положение, есть смысл добавить еще несколько лишних секций, поскольку потеря тепла там больше.

Способ крепления диктует как вес батареи, так и прочность стены, возле которой она ставится. Если она вешается на стену, то стоит помнить, что на каждую из батарей необходимо не менее трех кронштейнов. Сегодня для чугунных батарей часто используют напольные крепления, а многие модели имеют уже готовые ножки. Если стена сделана из дерева, то стоит использовать угловые крепления. Далее нужно аккуратно подвести трубы, подающие теплоноситель, и прикрутить их, максимально обеспечив герметичность резьбы. При этом не переусердствовать в приложении силы, чтобы не сорвать ее, иначе начнется утечка воды.

https://youtube.com/watch?v=8l2cyQIMvMQ

Ремонт батареи из чугуна чаще всего заключается именно в устранении утечек в местах соединения с трубами. Возникает вопрос: как помыть радиатор изнутри? Он также имеет несложное, хотя и трудоемкое решение. Его отсоединяют от батареи, а затем с помощью гибкого ершика и шланга с высоким давлением воды все накопившиеся загрязнения легко вымываются. Как и ремонт, эту процедуру лучше всего доверить специалисту. Самостоятельные шаги могут быть и вполне успешными, но могут и привести к ущербу.

Чугунные батареи станут бесперебойным и безотказным источником тепла для вас, ваших детей и внуков.

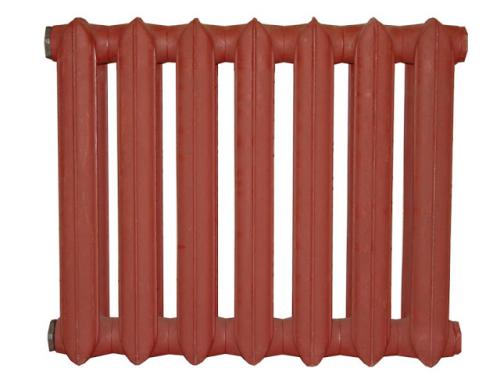

Советские чугунные батареи, характеристики. Чугунные радиаторы отопления — характеристики, срок службы и монтаж

Казалось бы, пришедшие в обиход ещё в 1857 году чугунные радиаторы отопления уже должны «уходить в прошлое». По крайней мере изготовители биметаллических и алюминиевых устройств в этом уверены. Однако эти старые, но проверенные временем конструкции готовы удивлять своих владельцев работоспособностью, креативным дизайном и другими характеристиками. Поэтому радиаторы отопления из чугуна заслуживают отдельного рассмотрения, о них в статье нам расскажет мастер сантехник .

Технические характеристики

Чугун является классическим материалом для производства отопительных приборов. Как раз из него были изготовлены первые батареи дореволюционного времени, некоторые из которых продолжают исправно действовать и в наше время. У чугунных радиаторов продолжительное время не было альтернативы. В Советском союзе стальные батареи-конвекторы принялись активно устанавливать в центральной отопительной системе лишь с 70-х годов.

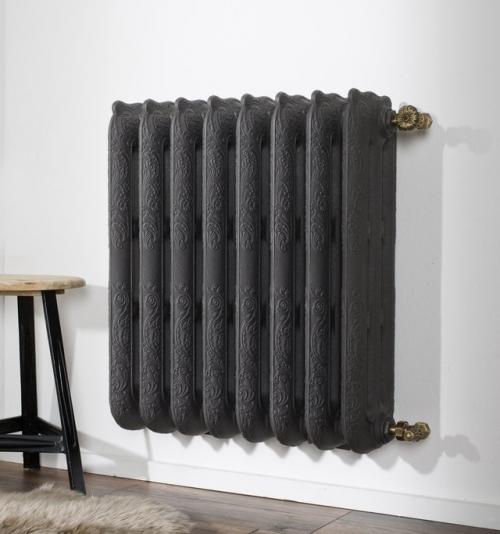

Чугунные батареи изготавливаются методом литья. Улучшение технологий дало возможность повысить качество поверхности, и нынешнее устройство отопления в промышленном исполнении смотрится не хуже популярных радиаторов из иных материалов. Но самым эстетичным является внешний вид батарей из чугуна, реализованных по технологии художественного литья – подобные приборы могут стать изюминкой любого помещения.

Каждая батарея, подобно конструктору, собирается из нескольких одинаковых сегментов. Их отливают в заводских условиях из серого чугуна. Каналы, по которым проходит горячая вода, могут иметь эллипсовидную либо круглую форму. На стадии сборки секции связываются одна с другой посредством ниппелей, а участки стыковки подвергаются дополнительной герметизации. Для этого используются термостойкие паронитовые либо резиновые прокладки.

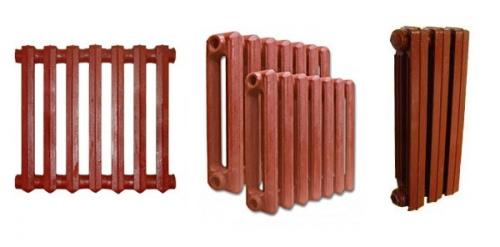

Чугунные батареи отопления от различных производителей отличаются по следующим характеристикам.

Они могут иметь разную ширину (в зависимости от численности секций) и высоту. Ширина батареи зависит от площади отапливаемого помещения, числа окон в нем, толщины внешних стен, поскольку чем больше секций применяется, тем большее количество тепла отдаст батарея. Если говорить о высоте, то она может варьироваться от 35 сантиметров до 1,5 метров. Нельзя не затронуть и такой показатель, как глубина батареи, потому что от него зависит то, насколько гармонично будут смотреться в интерьере комнаты эти изделия из чугуна. Глубина может иметь величину от 50 до 140 сантиметров и больше.

Мощность и теплоотдача являются самыми основными параметрами чугунных отопительных приборов. Производители в технической документации указывают ее для одной секции. Средняя мощность секции радиатора равняется 160 Вт. По отдаче тепла чугунные батареи раза в два проигрывают биметаллическим и алюминиевым аналогам. Но это несовершенство компенсируется небольшой инертностью.

Чугун намного дольше способен удерживать тепло и источать полезную энергию. Наибольший эффект от чугунных отопительных приборов проявляется в системах отопления с естественной циркуляцией (ЕЦ) теплоносителя .

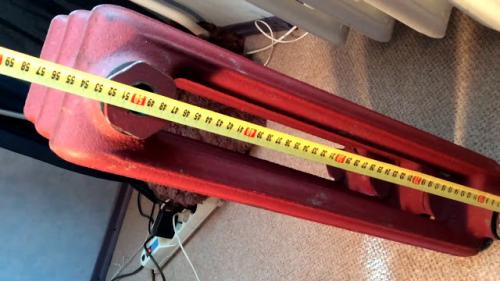

Вес каждой секции составляет от 3 до 7 кг. Численность секций может быть различной. Масса зависит от конкретной модификации и параметров обогреваемого помещения. После установки радиатора можно добавлять или убавлять секции по необходимости. Высота секции составляет – 37-57 см, ширина 8-10 см, глубина – 7-12 см. Объем внутренней полости может равняться от 0,7 до 1,5 литра.

Рабочее (или наибольшее избыточное давление) являет собой нагрузку, с которой теплоноситель оказывает воздействие в процессе постоянной циркуляции по системе отопления. Обычно этот показатель колеблется в границах от 6 до 10 атмосфер. Как правило, за нормальную нагрузку принимается наибольшее избыточное давление, соответствующее 9 атмосферам.

Максимальное (или опрессовочное) давление характеризует, какую предельную нагрузку способна выдержать батарея из чугуна во время возникновения непредусмотренного гидравлического удара . Когда осуществляется испытание отопительной системы, внутри магистралей формируется такая нагрузка, которая наиболее подогнана под опрессовочную. Обычно у современных модификаций опрессовочное давление находится в границах от 12 до 18 атмосфер.

Толщина чугунной батареи. Общие показатели радиаторов из чугуна

По правде говоря, именно из этого металла отопительные устройства больше всего приспособлены к «выживанию» и долгой эксплуатации в условиях централизованного отопления. Начиная с 1857 года, когда были изобретены чугунные радиаторы, они несли тепло в дома жителей разных стран. В настоящее время западные страны перестали использовать этот металл для обогрева жилья, но в СНГ большинство домов 60-70-х годов постройки еще обогреваются с их помощью.

Параметры современных чугунных батарей по некоторым показателям совпадают, хотя и у них, и у старых образцов есть свои преимущества и недостатки.

• Уровень теплоотдачи и мощность – это первые моменты, на которые обращают внимание потребители, выбирая отопительные приборы для своего жилья. Во многом на эти показатели влияют размеры чугунных радиаторов отопления, но средняя мощность одной секции составляет 140-160 Вт.
• Низкая инертность обеспечивает равномерное излучение тепла и длительное остывание конструкции при ее отключении.
• Размер секции чугунного радиатора влияет на его вес. Существуют элементы, которые весят 3 кг, а есть и такие, что 7 кг.
• Средние габариты отопительных приборов из чугуна стали классическим стандартом. Так ширина секции чугунного радиатора равна 80-100 мм, высота от 370 мм до 570 мм, а глубина от 70 мм до 120 мм.
• Объем старых типов радиаторов составляет 1.5 л, у отечественных моделей нового поколения 0.7-0.8 л, а у зарубежных аналогов – 0.4-0.6 л.
• Рабочее давление – это еще один важный фактор, который следует учитывать при установке радиаторов. Так у советских образцов оно составляло 6-9 атмосфер, а толщина стенок и размер чугунной батареи нового вида позволяют выдерживать нагрузку до 12 атмосфер. Некоторые производители лукавят, когда указывают, что у их чугунных изделий рабочее давление составляет 15-18 атмосфер. На самом деле это опрессовочное давление, которому подвергается каждая батарея на заводе для проверки прочности при гидроударах.
• Заявленный гарантийный срок у чугунных радиаторов составляет 20-35 лет, хотя есть фирмы, дающие своим изделиям 50 лет эксплуатации, и это не удивительно. Такая продолжительная активная «жизнь» этих устройств обусловлена наличием широкого канала, по которому теплоноситель проходит без труда, не оставляя на дне мусора, а на стенках коррозийной накипи.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/obem-vody-v-chugunnom-radiatore-batarei-iz-chuguna-starogo-i-novogo-obrazca

Маркировка чугунных батарей. Плюсы и минусы стальных радиаторов

Для изготовления таких агрегатов используется низкоуглеродистая сталь. Поверхность изделия обязательно покрывается защитной эмалью. Стальные батареи хорошего качества отличаются высокими эксплуатационными свойствами. Они не ржавеют и нормально переносят различные агрессивные воздействия. В продаже доступны трубчатые и панельные стальные батареи.

Плюсы и минусы стальных радиаторов

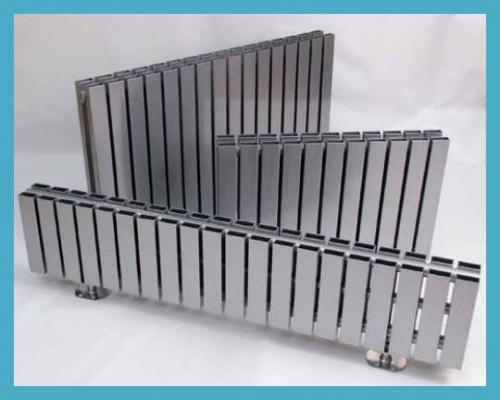

Панельные приборы собираются из определенного количества стальных пластин, соединенных между собой. Готовые панели присоединяются друг к другу. Особенности такой сборки позволили достичь максимально высоких показателей теплоемкости. Каждая пластина имеет сравнительно малую толщину. В результате готовая батарея относительно мало весит, что является дополнительным плюсом. Доступны разные варианты подключения.

В среднем стандартная стальная батарея рассчитана на работу при давлении в 5-10 атмосфер. Специалисты рекомендуют использовать такие агрегаты при обустройстве автономных отопительных систем. В простых городских квартирах их применение обычно невозможно по причине того, что давление в центральной системе отопления превышает показатели, допустимые для батарей этого типа.

Для сборки агрегатов трубчатого типа применяются стальные трубы с качественным полимерным покрытием. От толщины труб напрямую зависит то, с какой нагрузкой они смогут справиться. Лучше всего, если батарея будет сделана из нержавеющей стали.

Стальной радиатор

Также трубчатые стальные батареи выигрывают у своих панельных аналогов по сроку службы, который способен достигать 30 лет и более. Подключаются в соответствии со всеми существующими на сегодняшний день способами. Показатели рабочего давления обычно находятся на уровне 7-16 атмосфер, дополнительно рекомендуется уточнить этот момент в паспорте изделия.
