Однотрубная или двухтрубная система отопления. Что общего между двумя системами

Однотрубная или двухтрубная система отопления. Что общего между двумя системами

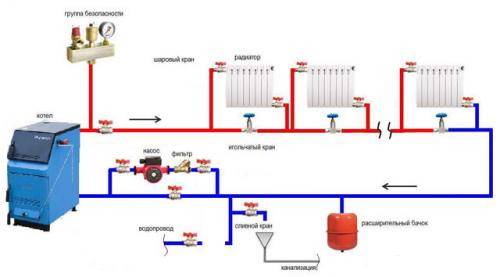

В любую из вышеуказанных отопительных систем входят следующие основные компоненты:

• котёл;
• термостатический клапан;
• предохранительный клапан;
• радиаторы;
• мембранный расширительный бак;
• вентиль (шаровой кран);
• циркуляционный насос. Данный агрегат управляет принудительной циркуляцией теплоносителя и в однотрубной, и двухтрубной системе отопления.

Существуют также общие моменты проведения монтажа.

Расположение котла. Этот фактор является очень важным параметром при выборе наиболее подходящей схемы отопления частного дома. Выступая в роли главного нагревательного оборудования, этот агрегат должен устанавливаться ниже точки расположения горизонтального центра батарей либо точек остывания. Такое решение обеспечит одно- или двухтрубную систему отопления с естественной либо принудительной циркуляцией правильным гравитационным давлением.

Определившись с месторасположением котла, независимо от типа обвязки, обычно приступают к разметке точек, где будут устанавливаться остальные элементы системы отопления:

• необходимые радиаторы;
• стояки;
• трубы для подводки воды.

Независимо от выбранной схемы отопления котел нужно располагать ниже уровня батарей, поэтому чаще под котельную отводится подвал

Монтаж радиаторов. Установка осуществляется непосредственно под оконными проёмами. Независимо от того, что выбрано — однотрубная или двухтрубная отопительная система, с точки зрения законов физики, данная установка батарей обогревает не только помещение, но и внутреннюю оконную раму, а также поверхность стекла.

Полезно знать! Помимо всего прочего, так будет устранён эффект «плачущих» окон за счёт смещения точки росы.

Чтобы теплоотдача была оптимальной, необходимо соблюдать следующие условия:

• удалённость радиатора от стены должна быть не более 5 сантиметров;
• расстояние от пола до нижней точки батареи – 10 сантиметров;
• между подоконником и верхней точкой радиатора правильное расстояние составляет те же 10 сантиметров.

Независимо от того, какая — однотрубная или двухтрубная система отопления выбрана, во время монтажа следует избегать чересчур большого количества не только изгибов, но и прямых длинных участков труб. Это касается любых труб — и стальных, и медных, и пластиковых. Совокупность данных факторов обусловливает медленную циркуляцию воды, что приводит к снижению эффективности всей созданной отопительной конструкции.

Однотрубная система отопления. Принцип работы водяного отопления

Основой функционирования системы отопления является непрерывная циркуляция среды, выполняющей роль теплоносителя. Во время движения по трубам от источника нагревания (котла) к обогревающим приборам и обратно осуществляется отдача тепловой энергии и обогрев помещений. В качестве теплоносителя может использоваться не только вода, но также воздух, пар или антифриз (в домах нерегулярного проживания). Однако водяные системы отопления получили наибольшее распространение.

При обустройстве традиционного отопления используются физические явления и законы – тепловое расширение воды, конвекция и гравитация. После нагревания посредством котла происходит расширения теплоносителя, из-за чего в трубопроводе возникает давление. Среда при этом теряет в своей плотности и весе. Находящаяся внизу более тяжелая и плотная холодная вода выталкивает нагретые порции вверх: это объясняет исключительно вертикальное позиционирование выходящей из котла подающей трубы.

Благодаря создаваемому давлению и конвекции теплоноситель циркулирует внутри батарей, постепенно отдавая им свое тепло. Этот обмен энергией и приводит к обогреву помещений. Возвращающаяся обратно вода обычно имеет невысокую температуру: после этого цикл начинается заново.

Отопление, функционирующее за счет естественной циркуляции, также носит название самотечного и гравитационного. Стабильную циркуляцию жидкости обеспечивает угол уклона горизонтальных труб системы. Обычно это – 2-3 мм на погонный метр. В результате нагревания теплоносителя в магистрали создается гидравлическое давление. Так как вода способна сжиматься, даже небольшое превышение нормы чревато серьезными последствиями. Чтобы этого не допустить, любой отопительный контур оснащается специальным компенсирующим приспособлением – расширительной емкостью.

Источник: https://alyuminievye-batarei.aystroika.info/stati/podklyuchenie-radiatora-k-odnotrubnoy-sisteme-otopleniya-sistemy-s-estestvennoy-i

Какая система отопления лучше Ленинградка или двухтрубная. Устройство и принцип работы системы отопления Ленинградка

Возраст системы отопления, которая использовалась в домах полвека назад, еще не говорит о том, что принципы, заложенные в конструкции, были неправильными, или раздача тепла была недостаточно эффективной. Не спешите делать выводы, не ознакомившись с основными преимуществами использования схемы разводки Ленинградки, тем более что в некоторых моментах система выглядит даже более привлекательной, чем современные многотрубные контура с котлом.

Правильное устройство отопительного контура по ленинградской схеме

Общая схема устройства классической Ленинградки в одноэтажном частном доме приведена на эскизном рисунке. В нее входят следующие элементы:

• Котел водяного отопления;
• Разливная или подающая часть контура с горячей водой;
• Сборная часть контура отопления для охлажденной воды;
• Радиаторы или батареи водяного отопления.

Такое разделение на элементы для несложной по своему устройству системы не случайно, в зависимости от способов подключения радиаторов и расположения труб контура можно реализовать несколько различных вариантов ленинградской схемы. Некоторые из них считаются достаточно удачными, но есть и откровенно проблемные. В любом случае система отопления Ленинградка без насоса считается одной из наиболее простых и доступных для изготовления своими руками.

Закольцованный контур по ленинградской схеме

В стандартном исполнении система обогрева представляет собой кольцевой контур из труб, подключенный к отопительному котлу. Через определенные промежутки к трубам горячей воды врезаны радиаторы отопления. По мере того, как вода циркулирует через секции, она охлаждается и одновременно собирается в бак через возвратную систему, так называемую трубу-обратку.

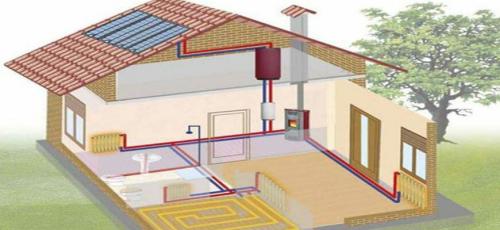

Однотрубная и двухтрубная система отопления плюсы и минусы. Какую систему отопления делать: в одну или две трубы

При планировке обогрева частного дома встает вопрос, какую систему отопления лучше применить — двухтрубную или однотрубную, и в чем их отличия? У каждого из вариантов есть свои плюсы и минусы, от которых зависит будущий комфорт и уют в вашем доме.

Если Вы на распутье и в сомнениях, читайте статью до конца — я расскажу на примерах и покажу на схемах, от чего зависит правильный выбор, и что на него влияет.

Отличия однотрубной и двухтрубной систем отопления

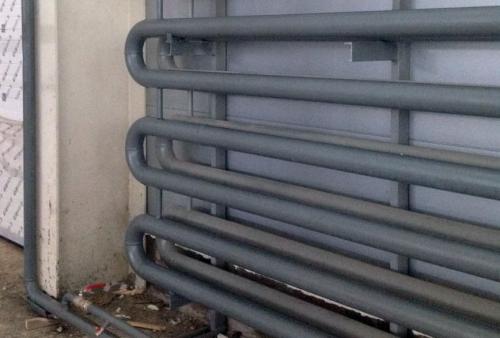

Данные системы отличаются не количеством смонтированных друг над другом труб — их можно установить параллельно хоть десяток. К примеру, если они выполняют роль теплообменников.

Отличие же данных систем состоит в подключении радиаторов:

• В однотрубной входящий и отводящий отводы радиатора соединены с одной трубой.
• В двухтрубной радиатор запитывается из подающей трубы, а с остывшая вода выводится в обратку.

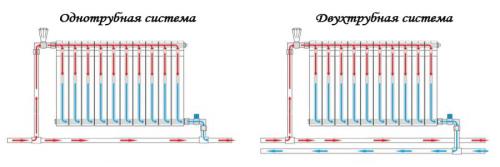

Примеры двух вариантов на картинке.

И здесь неважно, идут ли трубы по кольцу периметра дома или замыкаются на последнем радиаторе и возвращаются назад. Все отличие систем состоит в том, куда отводится остывшая вода из теплообменников.

Этот нюанс определяет выгоды и недостатки обоих вариантов, о чем мы сейчас поговорим.

Основные плюсы и минусы двух систем

Минусы однотрубной системы отопления состоят в следующем:

• Остывшая вода из радиаторов поступает обратно в подающую трубу, и, соответственно, понижает температуру теплоносителя.
• Если радиаторов много (более 4-5), в крайние по движению поступает более холодая вода и обогревают они заметно хуже.

К минусам двухтрубного контура стоит отнести более дорогостоящий и трудоемкий монтаж. Кроме того, «лишняя» труба не добавляет красоты (если трубы не скрыты в стене или полу).

Плюсы систем в одну и две трубы:

• Несмотря на перечисленные недостатки, однотрубная система весьма популярна из-за более простого и дешевого монтажа, а для более равномерного распределения тепла по помещениям есть решения, о чем я скажу ниже.
  Кроме того, с одной трубой система более компактна и смотрится эстетичнее.
• При двухтрубном варианте отопления теплоноситель поступает в радиаторы по всему контуру примерно одной температуры, и в больших домах дальние помещения прогреваются лучше.

Какую систему отопления лучше выбрать для частного дома

Каждый случай индивидуален, но есть некоторые факторы, которые влияют на выбор.

Двухтрубная

Например, планировка вашего дома (или квартиры) такова, что вести трубы по всему периметру нет необходимости или нецелесообразно. Тогда система закольцовывается на последнем радиаторе и обратка будет возвращаться по тому же пути, что идет подача — понятно, что в данном случае лучше монтировать двухтрубную систему отопления.

Если котел находится в посередине между отапливаемыми помещениями, или целесообразно направить отопление по двум противоположным стенам, подача и обратка от котла разветвляются два  раздельных двухтрубных контура.

Чтобы прогрев по ветвям в такой системе шел равномерно, желательно, чтобы количество подключенных точек на них было равным или почти равным. В противном случае, необходима установка дополнительных вентильных кранов для точной регулировки подачи на каждый контур. Я не упоминаю про обязательную установку в систему отопления циркуляционного насоса — думаю, тут вопросов нет.

Если же трубы пойдут по кругу, ответ на вопрос «какая система лучше» неоднозначен.

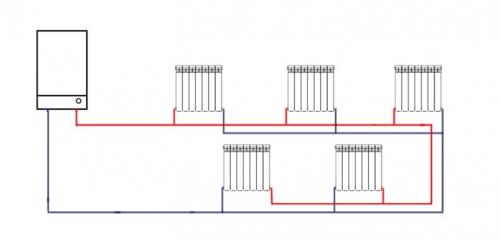

Например, можно применить такую схему двухтрубного контура, где обратка начнется от первого радиатора, а подающая труба закончится на последнем (петля Тихельмана или попутная система).

Это хороший и популярный вариант, закрывающий многие минусы обоих систем.

Правильная Однотрубная система отопления. Одноконтурная схема — устройство и принцип действия

Как работает отопление с одним контуром трубной разводки:

1. Теплогенератор нагревает рабочую жидкость, и направляет ее в трубопровод системы отопления;
2. По трубам теплоноситель подается в батареи, регистры или радиаторы;
3. Рабочая жидкость протекает по радиаторам последовательно из первого во второй, из второго в третий, и т.д., пока из последнего радиатора снова не попадет в котел;
4. После подогрева остывшей жидкости в котле теплоноситель снова направляется в систему отопления.

Устроенная по такой схеме однотрубная система отопления практически вечная, если переток воды по трубам организован по принципу гравитации – без насоса.

В системе с естественной циркуляцией теплоносителя для работы системы необходимо только соблюдать некоторый уклон труб, и отопление будет работать в абсолютно автономном режиме.

Если собирается принудительная магистральная система отопления частного дома своими руками, то в нее включается циркуляционный насос.

Обратите внимание

Разница между этими двумя вариантами огромная: в первом случае поток рабочей жидкости будет медленным, нужно тщательно соблюдать все уклоны и повороты, необходимо размещать расширительный резервуар только в самой высокой точке системы, но такая схема работает самостоятельно и не требует электричества, контроля и регулировок. При работе насоса работа отопления упрощается: схема разводки может быть любой, так как насос протолкнет воду по любым лабиринтам, а расширительный бак можно врезать в трубу и закрытого типа, что позволяет устанавливать его в любой точке системы.

Самостоятельный монтаж однотрубной системы отопления с естественной циркуляцией часто реализуется по схеме с верхней трубной разводкой.

Упрощенно такая схема подключения однотрубной системы отопления частного дома выглядит, как последовательное включение оборудования, начиная от котла и заканчивая крайним в разводке радиатором, причем все приборы должны располагаться один ниже другого, чтобы вода имела физическую возможность создавать направленный поток. Преимущество в таком плане однотрубного отопления – отсутствие зависимости от электричества, бесшумность и, как следствие, надежность.

Принудительная однотрубная разводка требует включения насоса в трубу обратной подачи рабочей жидкости – между последним радиатором и котлом. Так как жидкость движется принудительно, никаких уклонов соблюдать не нужно, а за стравливанием воздуха и другими параметрами системы может следить автоматика, которую при подведенном электричестве организовать несложно.

Принудительная закрытая или открытая однотрубная система отопления эффективнее работает с нижней трубной разводкой, когда подающая труба проходит по периметру всех обогревательных приборов по полу. Достоинства такой схемы – возможность скрытой разводки и отсутствие вертикальных трубных стояков.

Какая система отопления лучше для частного дома Однотрубная двухтрубная. Однотрубная или двухтрубная система отопления: плюсы и минусы, разница и выбор для частного дома

При проектировании системы отопления встает вопрос «Какую систему отопления будем делать? Однотрубную или двухтрубную?».

В этой статье мы разберемся, что это за системы и в чем их отличие. Для того чтобы все стало понятно, начнем с определений.

Отличия однотрубных и двухтрубных систем отопления

• Однотрубная  — (сокращенно ОСО) это система, в которой все приборы отопления ( радиаторы , конвекторы и так далее сокращенно обозначим их ПО) соединяются с котлом последовательно при помощи одной трубы.
• Двухтрубная  — (сокращенно ДСО) это система, в которой к каждому ПО подводится две трубы. По одной из них теплоноситель подается от котла в ПО (она называется подача), а по другой остывший теплоноситель отводится обратно к котлу (она называется «обратка»).

Для полноты описания добавим еще два определения.

Согласно этим определениям есть деление по принципу прокладки подводящей магистрали:

• С верхней разводкой — горячий теплоноситель сначала подается от котла в самую верхнюю точку системы, а оттуда теплоноситель подается к ПО.
• С нижней разводкой — горячий теплоноситель сначала отводится горизонтально от котла, а потом поднимается вверх по стоякам к ПО.

Однотрубная система отопления частного дома

Как описывалось выше, в ОСО все приборы отопления соединены последовательно.

Проходя через них, теплоноситель будет остывать, поэтому чем «ближе» радиатор к котлу, тем он будет горячее.

Этот факт необходимо учитывать при расчете количества секций радиаторов отопления.

Чем «дальше» от котла будет находиться радиатор, тем ниже в нем будет температура теплоносителя и тем большее количество секций понадобится на обогрев.

Нижняя разводка возможна только для домов с одним этажом и принудительной циркуляцией в системе.

При двух и более этажах уже нужна верхняя разводка труб.

Существуют два вида ОСО:

1. ОСО, в которой приборы отопления устанавливаются на «байпас» (обходную перемычку).
2. Проточная ОСО  — все приборы соединены последовательно без  перемычек.

Второй вид непопулярен из-за трудности регулирования температуры в радиаторах, которая вызвана тем, что невозможно использовать специальную арматуру (терморегулирующие вентиля).

Так как при закрытии или уменьшении расхода через один радиатор, уменьшается расход через весь стояк.

Главное преимущество ОСО — меньшая стоимость комплектующих и более простой монтаж.

Наиболее популярным вариантом однотрубной системы является «ленинградка».

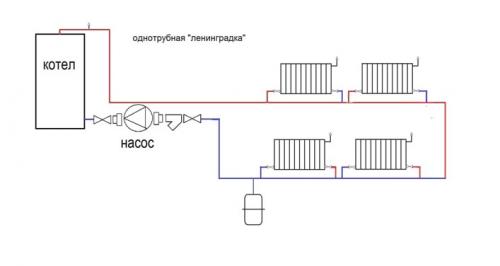

Однотрубная система отопления Ленинградка схема

Однотрубная система отопления «Ленинградка»

По легенде, эта система получила свое название от города, где впервые была применена.

Но достоверно это подтвердить конечно же нельзя, да и не особо хочется.

Итак, «ленинградка» — это однотрубная система отопления, в которой ПО устанавливаются на «байпас».

Это позволяет регулировать температуру отдельных радиаторов или конвекторов или вообще их отключать, если есть такая необходимость.

Все достоинства и недостатки однотрубной системы присущи для «ленинградки», поэтому для дальних радиаторов необходимо увеличивать количество секций.

Возможны различные варианты разводки труб:

• Горизонтальная — труба лежит в горизонтальной плоскости и на нее уже установлены радиаторы.
• Вертикальная — труба идет вертикально через этажи и к ней подсоединяются радиаторы.

ОСО типа «ленинградка» лучше всего применять для небольших частных домов, где количество этажей не превышает два.

Для больших коттеджей с протяженными системами отопления такая «ленинградка» не подойдет.

Система отопления Ленинградка схема

Двухтрубная система отопления частного дома

Главным достоинством ДСО является то, что ко всем ПО теплоноситель приходит одинаково горячим.

Это позволяет не увеличивать количество секций на «дальних» радиаторах.

То есть происходит наиболее эффективное использование отопительных приборов.

Наличие двух отдельных труб для подачи и «обратки» делает монтаж такой системы более дорогим.

Для такого рода систем возможна как верхняя так и нижняя разводка труб и горизонтальная или вертикальная прокладка трубопроводов.

Кроме того, ДСО могут отличаться по направлению потока теплоносителя:

• Тупиковые системы — вода в подающей и обратной трубе течет в разные стороны.
• Проточные системы — вода в подающей и обратной трубе течет в одну сторону.

Двухтрубная система отопления схема

Применять двухтрубную систему можно для домов любой площади, но больше всего она годится для больших коттеджей.

Её применение позволит менять расход отдельных радиаторов, не влияя при этом на все остальные.

Двухтрубная система отопления Ленинградка. Конструктивные особенности

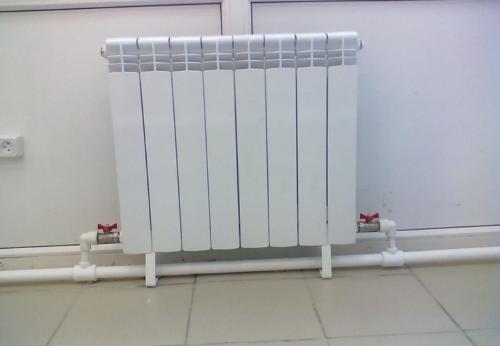

Ленинградка— это однотрубная система отопления, где теплоноситель циркулирует по одной магистрали (в отличие от двухтрубных, в которых подача и обратка разделены на 2 независимых контура). По сути это замкнутое кольцо из труб, проложенное по периметру дома, помещения или группы комнат. Рекомендуется использовать сечения не менее 32 мм, поскольку при меньшем диаметре котел постоянно находится под перегрузкой.

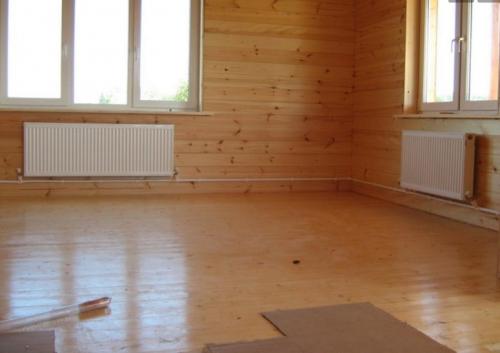

К магистрали подключаются отопительные радиаторы, которые могут быть стальными, металлическими или чугунными. Они используют воду из подачи и передают ее дальше к следующему прибору по этой же трубе.

В систему встраивается расширительный бачок, который бывает открытым с переливным патрубком или закрытым. Соответственно, система отопления называется открытой или закрытой.

Ленинградка может функционировать самостоятельно. Благодаря разнице температуры и давления в начальной и конечной точке контура теплоноситель движется по трубам самотеком. Но зачастую этого недостаточно. Для более равномерного распределения тепла, повышения эффективности работы оборудования и снижения износа в систему встраивается циркуляционный насос.

Многие современные котлы уже оснащены им, поэтому нет нужды устанавливать помпу дополнительно. В закрытых системах излишки воздуха и теплоносителя не имеют свободного выхода. При превышении давления больше критического срабатывает специальный блок из манометра, предохранительного клапана и воздухоотводчика — так называемая группа безопасности. Она обеспечивает автоматический сброс воздуха для предотвращения аварийной ситуации.

В открытых системах накопившийся воздух свободно выходит в атмосферу через расширительный бак. Он устанавливается в верхней точке, что позволяет поддерживать постоянные параметры давления и объема жидкости без каких-либо дополнительных устройств.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/dvuhtrubnaya-ili-odnotrubnaya-sistema-otopleniya-osnovnye-shemy-dvuhtrubnogo-otopleniya

Какую систему отопления выбрать для одноэтажного дома. Однотрубная схема отопления дома

Считается самой простой. Иногда её называют, по старинке, «ленинградкой». При монтаже такой системы по периметру всего дома и во всех жилых помещениях укладывают трубу на 25-32-40 мм. Почему обязательно в жилых комнатах? Всё просто: паразитное тепло, которое выделяется трубой, тоже будет обогревать всю комнату.

Однотрубная схема отопления одноэтажного дома:

Или вот схема отопления одноэтажного частного дома в одноконтурном варианте:

Радиаторы и конвекторы врезаются для закольцовки, но с использованием трубы двадцатки. На всех подводах устанавливаются дроссельные заслонки и краны. Первые уравнивают температуру, а другие — выпускают воздух. Если бы не было вентилей (кранов), то вода вытеснила бы воздух в верхнюю часть отопительного элемента. А это, в свою очередь, делает меньше количество отдаваемого тепла.

• тепло практически не теряется;
• простота и быстрота монтажных работ;
• экономное использование;
• при отсутствии электричества, отключающее циркуляционный насос, движение воды не остановится;
• экономия материалов.

Так какую же систему отопления выбрать в одноэтажном доме? Можно отметить лишь один, но существенный факт, который повлияет на ваш выбор – возможность устанавливать любую из перечисленных схем в одноэтажных домах и коттеджах: лучевая, однотрубная, двухтрубная, электрическая, воздушная и даже систему «водяного пола».

О последних трёх мы не упоминали, но они также популярны последнюю систему («тёплый пол») пару лет назад использовали только в саунах, но сегодня её относят к полноценному виду отопительных систем, которые полноценно обеспечивает теплом весь дом.

К причинам, повлёкшим выбор той или иной системы, можно отнести и площадь дома, и срок проживания (постоянный или временный), и из чего построен дом (кирпич, блок или деревянный брус).
