Правильная установка радиаторов отопления. Схемы подключения

Правильная установка радиаторов отопления. Схемы подключения

Перед тем, как самостоятельно установить радиатор отопления, определитесь с методом его подключения к сети. Чаще всего используются такие схемы:

1. Боковая (односторонняя) схема установки радиаторов отопления, при которой труба, подающая горячий теплоноситель, подсоединяется к верхнему патрубку отопительного прибора. Отводящая труба стыкуется с нижним. При этом обеспечивается высокая теплоотдача. При подсоединении наоборот, когда подающую трубу подсоединяют снизу, а отводящую – сверху, теплоотдача существенно снижается. Такое подключение в однотрубной системе требует монтажа перемычки, облегчающей работу системы.
Второе, диагональное подключение радиатора отопления заключается в следующем. Труба, подающая горячий теплоноситель, соединяется с верхним патрубком батареи, а «обратка» подключается внизу, на противоположном боку отопительного устройства. Такое подключение целесообразно, если батарея длинная, и имеет большое количество секций. Диагональная схема гарантирует максимальную теплоотдачу. Но если подающую трубу подключить снизу, а отводящую – сверху, теплоотдача снизится на 6-10%. Последний способ – подключение радиаторов отопления нижнее – применяется, когда потребитель желает скрыть трубы отопления в стене, в полу или у его поверхности. При ней прямая и обратная труба подключаются снизу радиатора, но с разных его сторон. Такая схема подключения (иначе называется «ленинградкой») характеризуется эстетичностью, а также низкой теплоотдачей. Потери тепла составляют до 15%.

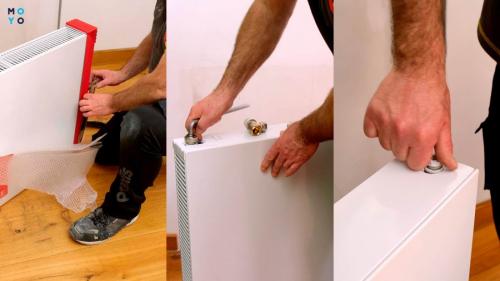

Расположение радиаторов отопления. Особенности самостоятельной установки и замены радиаторов отопления

Для старых систем отопления свойственны явные недостатки: неразумное потребление энергии (из-за количества рабочей жидкости в чугунной батарее). Имеют место ошибки проектирования: неправильное расположение, недостаточное или излишнее количество секций. «‎Старый чугун» удерживает в себе на ½ больше воды, чем новые биметаллические блоки. С этим приходится что-то решать.

Это не единственный аргумент, причин модернизации несколько. Если обнаружено повреждение (наличие ржавчины или протечек), старую батарею явно необходимо заменить. Недостаточная тепловая мощность конкретного блока также повод для покупки более энергоэффективной модели. В каждом случае придется ломать голову над тем, как правильно установить радиаторы отопления. Без специальных инструментов и опыта в таком деле никак не обойтись.

Итак, люди интересуются тем, как подключить радиатор отопления, неспроста. Основная задача грядущей модернизации — добиться уюта в доме или квартире с минимальными затратами. Добавление секций или установка более эффективного нагревательного элемента в основном производится в конце отопительного сезона, но исключения присутствуют. Просачивание воды и прочие казусы возникают неожиданно. Во избежание последствий, «‎небольшие аварии» приходится устранять оперативно, часто собственными усилиями. Работа в таких случаях предусматривает:

• снятие старого блока с предварительным отключением ведущих к стояку труб;
• добавление нового, более эффективного радиатора;
• тестовый запуск после проверки целостности уплотнений и фитингов.



Причиной замены радиатора может быть грязь и отложения внутри секции. Подобное явно снижает тепловую мощность. Если игнорировать проблему, придется не только ломать голову над тем, как подключить батарею отопления нового типа, но и заниматься косметическим ремонтом. Модернизация секций не менее актуальна после внутренней или внешней теплоизоляции.

Монтаж радиатора отопления инструкция. Монтаж радиаторов отопления своими руками: в доме или квартире, схемы обвязки

Чтобы произвести самостоятельный монтаж радиаторов отопления, предварительно нужно разобраться в особенностях установки различных видов батарей (алюминиевые, стальные, биметаллические и т.д.), определить какие инструменты и материалы нам понадобятся, изучить правила навески, схемы обвязки и другие аспекты этого на первый взгляд простого дела.

Как учесть все нюансы монтажа батарей отопления определённых моделей и не допустить ошибок – обо всём этом речь пойдёт ниже.

Монтаж батарей отопления весьма ответственная задача для застройщиков. Успешное её решение зависит от многих факторов, начиная от типа отопительной системы, теплотехнического расчёта помещений здания и заканчивая правильным выбором вида батарей и схемами их подключения.

Существует множество вариантов установки радиаторов отопления.

Это зависит от типа подводки трубопроводов с теплоносителем, обвязки приборов обогрева и даже от материала ограждающих конструкций.

Современный рынок теплотехники в России заполнен обширным ассортиментом радиаторов отопления различного класса, конструкции, размеров. В каждом конкретном случае, будь то замена старых батарей или подключение радиаторов отопления в новостройке, монтировать приборы нужно строго следуя инструкциям, разработанным на основе нормативной документации – СНиП. При определённых навыках правильно смонтировать систему отопления квартиры или частного дома вполне сможет своими руками сам владелец жилья.

Особенности установки различных видов радиаторов

Приборы для обогрева помещений по материалу изготовления подразделяются на несколько видов, каждые из которых имеют свои особенности установки. Давайте перечислим их:

• алюминиевые;
• стальные;
• биметаллические;
• чугунные;
• медные;
• пластиковые.

Алюминиевые

Отопительные алюминиевые батареи считаются моделями бюджетной линейки. Корпуса водяных обогревателей изготавливают методом экструзии, то есть вдавливанием расплавленной массы металла в форму под давлением. В результате получают лёгкие неразборные цельные конструкции с проточными каналами внутри. Поверхности изделия подвергаются анодному оксидированию, что создаёт на алюминии прочную защитную плёнку.

К особенностям установки батарей отопления следует отнести сложность подсоединения алюминиевых патрубков к сети теплоснабжения, состоящей из стальных труб.

Дело в том, что прямой контакт алюминия со сталью приводит к возникновению разрушительных процессов в цветном металле.

Чтобы этого не происходило, подключение приборов осуществляют посредством прикручивания специальных переходных муфт для подсоединения к трубам с теплоносителем. Также используют запорные краны с бронзовыми патрубками.

Стальные

Отопительные приборы из стали, обладая такими же качествами теплоотдачи, как у чугунных «собратьев», весят намного меньше и нагреваются в два раза быстрее. Они бывают двух видов – это монолитные панели и секционные трубчатые батареи.

Трубчатые модели по своей конструкции «копируют» чугунные изделия. Они также состоят из секций. Особенностью установки стальных радиаторов отопления является то, что всегда можно увеличить или уменьшить количество регистров в одном приборе, заменить вышедший из строя треснувший или засорившийся элемент на новый сегмент.

Биметаллические

Название изделия говорит о том, что структура корпуса представлена двумя металлами. Основой биметаллического радиатора является стальной трубчатый каркас, где две горизонтальные трубки (коллекторы) соединены между собой вертикальными каналами.

Вся конструкция завёрнута, как конфета в обёртку из алюминиевого кожуха. Такое решение строения радиатора было вызвано тем, чтобы использовать высокие теплотехнические характеристики алюминия максимально эффективно, не допуская его контакта с агрессивным теплоносителем.

Монтаж биметаллических приборов может выполнить своими руками домашний мастер, придерживающий всех пунктов инструкции. Её, как правило, поставляют практически все фирмы-изготовители вместе со своей продукцией. Из-за простоты монтажа биметаллическими радиаторами чаще всего производят замену старых батарей отопления, не меняя расположение подводящих трубопроводов с горячей водой. Сгоны или переходники позволяют соединять радиатор с трубой отопительного контура без сварки.

Чугунные

Первые батареи отопления были изготовлены из чугуна. На сегодняшний день этот металл не потерял своей актуальности в производстве отопительных приборов. Современные чугунные радиаторы выполняют в стильном дизайне, ими дополняют роскошные интерьеры особняков и зрелищных учреждений.

В России сохранилось производство чугунных батарей в их традиционном виде. Они дёшевы и неприхотливы в эксплуатации. Их устанавливают на производстве и общественных помещениях различного назначения, где внешний вид приборов не имеет значения.

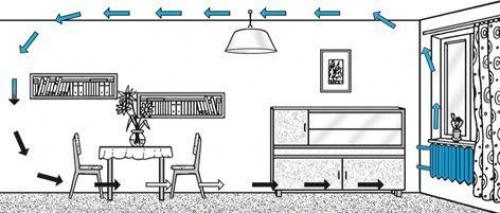

Как правильно установить батарею под окном. Почему батареи ставят у нас под окна и никак иначе

Из учебника по физике мы помним, что теплый воздух легче холодного, поэтому он всегда стремится занять верхнее положение. Эти особенности движения потоков воздуха может объяснить даже школьник. Также нужно учесть, что температура оконного стекла всегда ниже температуры стены.

Получается, что зимой, когда включается центральное отопление, происходит следующий процесс движения воздушных масс в квартире:

• около окна воздух охлаждается и стремится сверху переместиться в нижнюю часть комнаты;
• далее холодный воздух распространяется по полу во всем доме, вытесняя теплый воздух, который аккумулируется вверху под потолком;
• в результате в комнате создается неприятная атмосфера, когда в зоне нахождения людей становится холодно.

Чтобы избежать такого развития ситуации, нужно поставить отопительный радиатор под окном. В этом случае теплый поток воздуха, поднимаясь от нагревателя, будет смешиваться с холодным потоком воздуха от окна. Такое перемешивание позволяет сохранять комфортную температуру воздуха в нижней части жилища, отсекая холодные потоки, спускающиеся от оконного проема.

Теперь понятно, почему радиаторы ставят под окном, а не перемещают их в другие места.

Кроме того, нужно понимать, что радиатор под окном по функции еще и позволяет предотвращать запотевание и замораживание окна. Вспомните, как в частном деревенском доме, в котором основным источником тепла является печь, часто на окнах скапливается изморозь, стекло покрывается узором из инея и не дает проходить солнечному свету в жилище.

В целом, правильное расположение элементов отопления квартиры зависит от климата и материалов, из которых построен дом. В южных районах, где редко бывают морозы ниже 20 градусов и относительно сухой воздух, при остеклении помещения качественными стеклопакетами, батареи можно расположить в любом месте, при этом окна останутся чистыми без наледи, а в квартире будет комфортная температура.

Как установить радиатор. Монтаж и подключение радиаторов отопления своими руками

Что необходимо для монтажа

Кран Маевского или автоматический воздухоотводчик

Заглушка

Запорная арматура

Где и как разместить

Крепление к стене

Крепление к полу

Как правильно установить

Варианты обвязки радиаторов отопления

Обвязка при диагональном подключении

Обвязка при одностороннем подключении

Обвязка при седельном подключении

Заключение

В инструкции написано, что установку радиаторов должны выполнять специалисты. Кто-то экономит на вызове профессиональных монтажников и делает все сам. Несмотря на то, что для мужчины с руками, не существует невыполнимых задач, эта статья не для того, чтобы вы прочли и взялись за самостоятельную установку радиаторов отопления. Она для того, чтобы вы задумались: а сможете-ли сделать это сами.

Здесь всего лишь малая часть того, что надо знать при монтаже системы.

что необходимо для монтажа

для установки секционного радиатора понадобятся комплектующие и инструменты. в набор необходимых для работы элементов входят:

• комплект установочный;
• комплект терморегулирующий;
• герметик-гель;
• дрель со сверлами по бетону;
• разводной или гаечные ключи с открытым зевом;
• ацетон для обезжиривания;
• строительный уровень;
• чистая ветошь;
• рулетка;
• карандаш или маркер.

Компания STOUT предлагаетдля подключения.

К обязательной арматуре, применяемой для монтажа радиаторов относятся:

1. Устройство для выпуска воздуха – кран Маевского.
2. Заглушка.
3. Запорная арматура.

Рассмотрим более подробно важные составляющие элементов отопления.

Кран Маевского или автоматический воздухоотводчик

Кран Маевского или устройство для спуска воздуха оборудован игольчатым клапаном. Это замена обычным водопроводным вентилям, которые когда-то ставили в чугунные батареи.

Альтернатива крану – автоматические устройства. Воздухоотводчики бываютиподключения,о ивыпуска воздуха.

Рис. Автоматические воздухоотводчики (краны Маевского)

Кран для воздухоотведения устанавливается в верхней точке алюминиевого или биметаллического радиатора в местах, где вероятно скопление воздуха, вызывающего завоздушивание системы. Для того, чтобы воздухоотводчик можно было без лишних проблем демонтировать, перед ним устанавливают запорный отсечной вентиль. Воздух спускается автоматически, но для этого надо на пару витков открутить защитный колпачок.

заглушка

заглушку ставят на последний четвертый выход батареи, не задействованной входным и выходным трубопроводом и краном маевского. заглушка может быть изготовлена из никелированной и обычной латуни сирезьбой. на сайте компании stout можно найти.

запорная арматура

к элементам запорной арматуры относятся запорные вентили или шаровые краны. вентили могут быть регулируемыми. устанавливаются на притоке и на обратке из батареи. при необходимости вентилем перекрывают поступление теплоносителя к батарее. шаровым краном можно только отключить радиатор. настраивают теплоотдачу регулируемым вентилем.

где и как разместить

эффективная работа отопления в комнате зависит от правильности монтажа батарей. расстояние от радиатора до подоконника окна в комнате должно быть не менее 100 – 120 мм. от радиатора до пола в пределах 80 – 120 мм. от стены радиатор должен быть на расстоянии 30 – 50 мм.

Крепеж должен быть как минимум на три кронштейна, симметрично окну, при этом учитывается, что длина радиатора должна быть 70 или 80% от ширины окна. Кронштейны поддерживают его сверху и снизу.

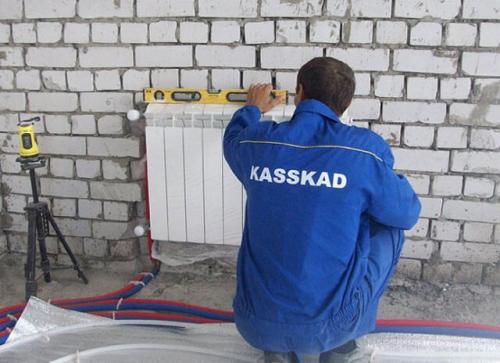

Крепление к стене

Для того, чтобы радиатор в комнате выглядел красиво и не заваливал свои стороны вправо или влево наносим разметку.

Чертим вертикальную ось, затем, используя строительный уровень, проводим горизонтальную линию по уровню трубы от стояка.

Следующий этап разметки: определяем места, где будут размещены крепления. По вертикали они должны располагаться между секциями.

Перед установкой обезжириваем резьбы арматуры. Особенно это важно, если фитинг не новый.

Диагональ — это способ, который возможен для подключения любого радиатора, в том числе с максимальным количеством задействованных секций. Верх-низ – это самая эффективная схема подключения. Однако, подобный метод рекомендован для подключения именно длинных моделей на 2,5 метра.

Этот вид подключения эффективен примерно на 85–90%. Обосновать недостаток эффективности можно наличием паразитных потоков, которые мешают друг другу и коэффициент затекания недостаточный.

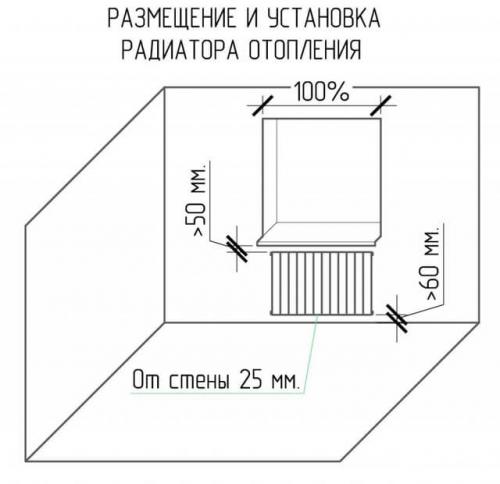

Нормы установки радиаторов отопления в квартире. Почему важно соблюдать размеры зазора между радиатором и стеной

При монтаже отопительной системы нужно придерживаться такой схемы: чем мощнее радиатор по своим тепловым характеристикам, тем шире будет зазор до стены. Как правило, его величина составляет от 2,5 см до 6 см.

Конкретные размеры складываются из двух параметров:

• реальной возможности монтажа (ширина подоконника, размеры ниши);
• мощностью отопительного прибора.

Если к стене приклеивают фольгированный теплоотражающий материал, расстояние может быть минимальным (2,5 см — 3 см.).

Вплотную к стене отопительный прибор ставить не рекомендуется по многим причинам:

• для обеспечения свободной теплоотдачи от всей поверхности радиатора должны быть созданы условия для свободной циркуляции воздуха вокруг прибора, если поставить радиатор вплотную к стене, этот процесс нарушится, тепло частично будет потеряно;
• когда радиатор «прижат» к стене, на его задней поверхности будет постоянно держаться высокий уровень температуры, в итоге прибор быстрее выйдет из строя из-за перегрева;
• в узкой щели между радиатором и стеной будет скапливаться мусор и пыль, которые так же будут затруднять теплообмен;
• если не приклеена теплоотражающая пластина, радиатор «впустую» будет греть наружные стены, а они в многоквартирных домах обычно бетонные и имеют низкие теплоизоляционные свойства.

Важно. Из-за не правильно выставленного расстояния до стены перегреваться будет как водяной радиатор, так и электрический. Причём у электрического возникает риск замыкания, а водяные будут подвержены коррозии. Естественно, что размеры радиаторов отопления по высоте и длине необходимо учитывать заранее, на стадии проектирования.

Расстояние от пола до радиатора отопления так же выдерживают оптимальное для каждого отопительного прибора. Таким образом, правильная установка радиатора важна для эффективного обогрева помещения.

Как правильно установить радиатор отопления в частном доме. Выбор радиаторов для квартир и домов

При выборе радиаторов для дома все очень просто: если система оборудована принудительной циркуляцией (с помпой), берите любые, каких попросит душа или те, которые совместимы с вашими трубами, котлами и т. д. Вопрос выбора радиаторов отопления полностью раскрыт в этой статье —Для систем с естественной циркуляцией существуют некоторые ограничения — требуются нагреватели с низким гидравлическим сопротивлением , а это:

А еще нужно учитывать тип охлаждающей жидкости: не все радиаторы могут работать с антифризом. Незамерзающие жидкости нормальные и. Кстати, можно использовать только некоторые модели, прошедшие специальную обработку. В этом случае их нужно искать специально. И еще одно — нужно правильно подобрать размеры (об этом позже).

При выборе батарей для квартиры есть несколько критериев: Здесь условия посложнее. Может быть, вам нужно начать с размера. Необходимо выбирать так, чтобы соблюдались следующие расстояния:

• от пола — 8-12 см;
• от подоконника — 10-12 см;
• 3-5 см от стены.

Кроме того, утеплитель должен перекрывать не менее 70-75% ширины оконного проема. Несоблюдение этих рекомендаций приведет к снижению теплоотдачи или появлению явных горячих и холодных зон.

Затем необходимо учесть технические параметры вашей системы: водородную активность теплоносителя Ph, степень его загрязнения, максимальную температуру, рабочее и испытательное давление (при запуске системы). Все эти параметры можно найти в ДЭЗ, ЖЭК и др. По всем этим критериям выбирайте тип радиатора. Этот вопрос подробно описан в статье «». Вкратце можно сказать так:

В остальных случаях можно использовать любой радиатор, но обратите внимание на технические характеристики каждой модели. Даже у одного производителя они могут значительно отличаться.

Источник: https://alyuminievye-batarei.aystroika.info/stati/ustanavlivaem-radiatory-otopleniya-pravilno-armatura-radiatorov-otopleniya

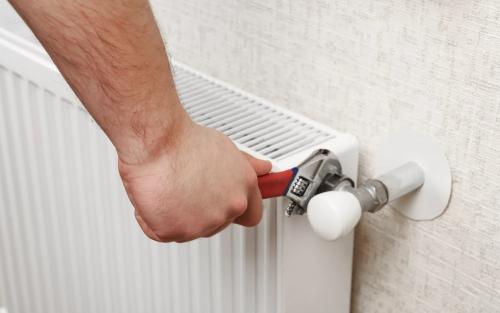

Установка радиаторов отопления своими руками. Как установить радиаторы своими руками

Главная задача при установке радиаторов отопления — организовать эффективную и бесперебойную работу системы обогрева и ее простое обслуживание. Монтаж современных приборов несложен и не требует профессиональных навыков. С помощью наших рекомендаций вы сможете справиться с работой самостоятельно без привлечения наемных специалистов.

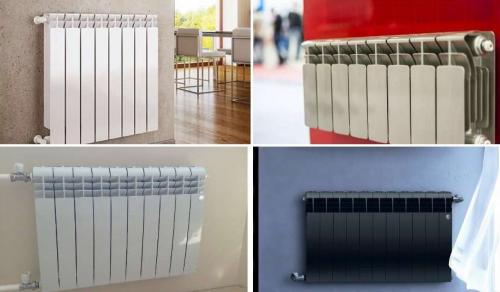

Виды радиаторов

В продаже сегодня присутствуют самые разнообразные по материалам, мощности и дизайну модели. Их монтируют путем крепления на стены, устанавливают на пол или встраивают в полы. Теплоносителем служит подготовленная вода или антифриз, главное свойство которых — большая теплоемкость.

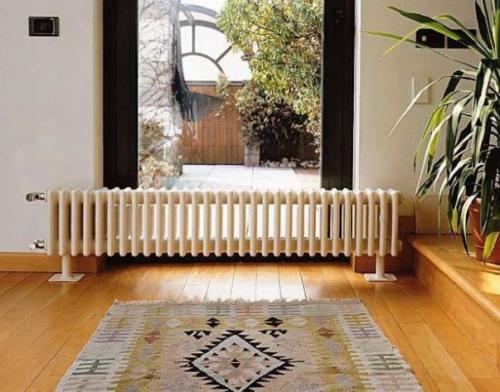

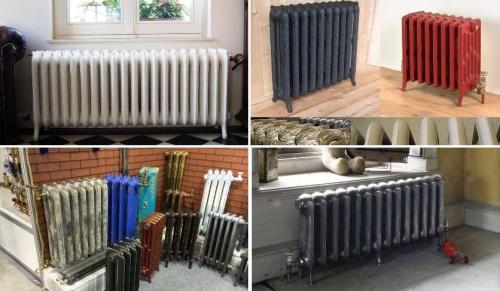

Чугунные радиаторы

Чугун — достаточной устойчивый к коррозии сплав, обладающий к тому же высокой тепловой инерцией. С одной стороны вызывает лишние энергозатраты и долгое время на прогрев самого материала, но с другой — способствует более равномерной отдаче тепла. При отключении отопления чугунные батареи еще долго согревают помещение.

Несмотря на появление алюминиевых и биметаллических радиаторов чугунные довольно часто можно встретить в жилых домах. До сих еще справляются со своей задачей батареи в советских квартирах, установленные 40 и более лет назад.

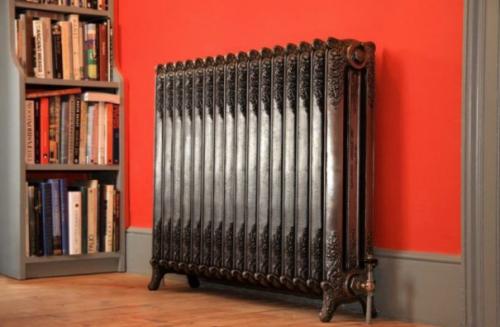

Новые модели чугунных радиаторов — это современные стильные конструкции, которые поражают многоцветием и изысканным дизайном. Они могут сделать интересным любой интерьер, но стоят довольно дорого.

Недостаток радиаторов из чугуна — большой вес. Не всякая стена выдержит такую нагрузку. Поэтому часто системы отопления с «чугуниной» предусматривают крепление батарей к полу или установку их на ножки.

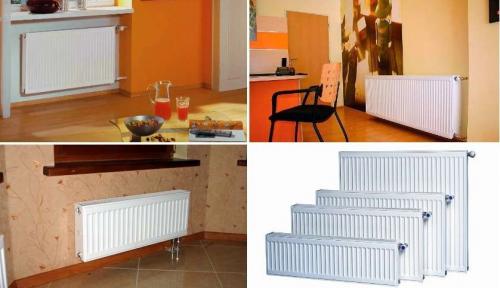

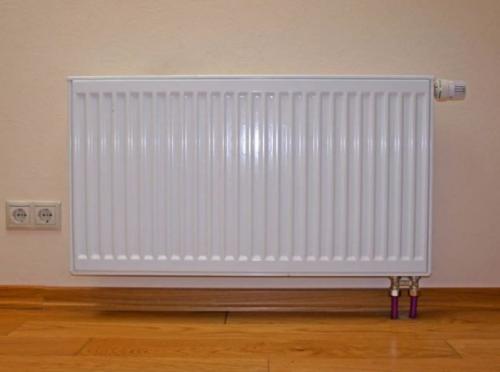

Стальные радиаторы

Изготавливаются в виде панельных обогревателей из штампованных стальных листов, внутри которых предусмотрены каналы для теплоносителя. Толщина металла, используемого для радиаторов, — 1,2-2 мм. Поверхность панелей может быть гладкой или ребристой.

Габариты в зависимости от модели стального радиатора различны:

• высота — 200-900 мм;
• длина — 300-4000 мм;
• глубина — 60-170 мм.

Мощность приборов зависит не только от размеров, но и количества конвекционных рядов и излучающих элементов-пластин.

Плюсы радиаторов из стали:

• быстрое нагревание;
• минимальный объем теплоносителя;
• КПД до 75%;
• возможность регулировки;
• нет соединений, где могла бы возникнуть протечка;
• приятный дизайн;
• экономичная цена.

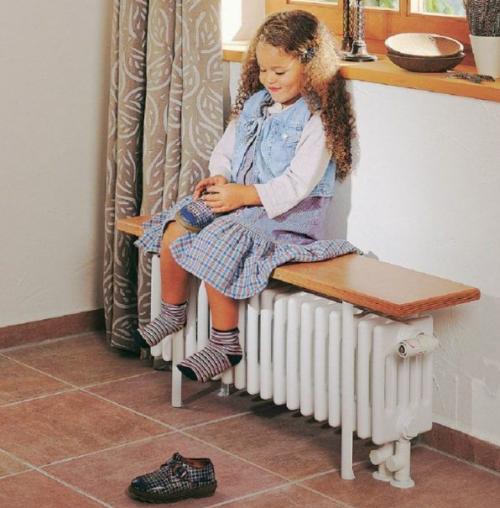

Стальная батарея в форме скамейки

Среди недостатков:

• неустойчивость к гидроударам;
• ограничения по рабочему давлению 13 атм., по температуре теплоносителя 110°С;
• подверженность коррозии.

Для предупреждения быстрого ржавления в систему заливают антифризы. Если используется вода, нельзя сливать больше, чем на 2 недели в году.

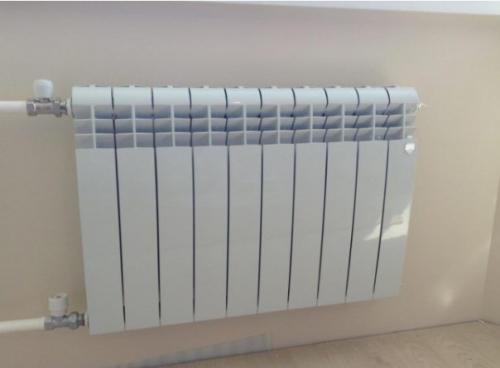

Алюминиевые радиаторы

Приборы изготавливаются из сплавов алюминия с другими веществами — медью, магнием, кремнием. Радиаторы состоят из секций, количество которых можно уменьшать или увеличивать по своему усмотрению. Межосевое расстояние в разных моделях — 350 или 500 мм, глубина — 80-100 мм. Теплоотдача обеспечивается путем передачи тепла от наполненных теплоносителем трубок к излучающим пластинам и далее к циркулирующему между ними воздуху.

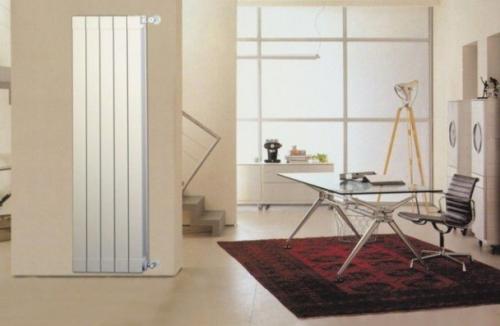

Алюминиевая батарея как часть дизайна квартиры

Преимущества алюминиевых радиаторов:

• быстрое нагревание;
• высокая теплоотдача;
• низкий вес;
• долговечность.

К недостаткам можно отнести:

• возможность развития коррозии в результате блуждающих токов или использования неподготовленной воды;
• накопление в системе газа водорода, который является продуктом реакции воды и алюминия.

Срок службы радиаторов составляет 10-15 лет и напрямую зависит от толщины металла. Рекомендуется использовать изделия с весом одной секции не менее 1,3 кг, поскольку тонкие стенки быстро разрушаются, появляются очаги коррозии, течи.

Биметаллические радиаторы

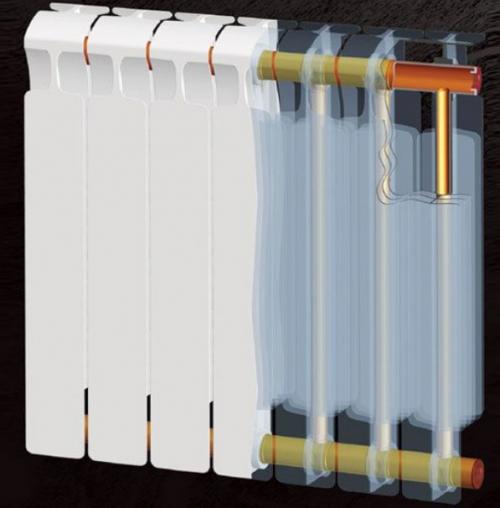

Конструкция этих обогревателей состоит из стального коллектора и алюминиевой оболочки. Внешне биметаллические радиаторы могут похожи на секционные алюминиевые или стальные. Но в отличие от них меньше реагируют на скачки давления в системе, не вступают в реакцию с образованием взрывоопасного водорода.

Секция качественного прибора весит не менее 1,8 кг. Такая толщина металла достаточна, чтобы выдержать гидравлические нагрузки до 30-40 атмосфер. Не стоит покупать более легкие приборы, которые изготавливаются с нарушениями технологии и не гарантируют долгой эксплуатации.

Наиболее ценные качества биметаллических радиаторов:

• легкость;
• большой срок службы;
• высокая теплоотдача;
• устойчивость к значительным нагрузкам.

Батареи их двух металлов обладают низкой тепловой инерцией — быстро нагреваются и так же быстро остывают. Цена их выше, чем у других, но вполне оправдана прочностью и долговечностью.

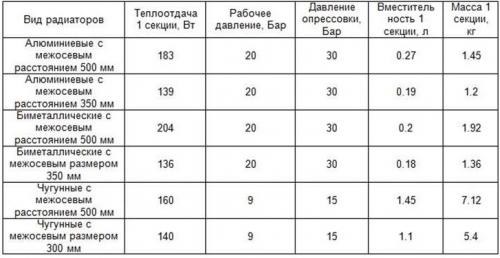

Расчет количества секций

Чтобы радиаторы обеспечивали нужную мощность обогрева, нужно определить оптимальное количество секций (для секционных приборов). В качестве нормативного руководства используют СП 60.13330.2010, содержащие рекомендации по расчету систем отопления, вентиляции и кондиционирования.
