Радиаторы биметаллические мощность секции. Что такое биметалл

Биметалл — это относительно новый вид материала батарей отопления, который состоит из двух металлов стального сердечника внутри и алюминиевого корпуса сверху. Такое сочетание призвано в первую очередь, работать с большим давлением в радиаторах, до 40 атмосфер.

Без понимания того, что такое биметаллические радиаторы отопления, и как они функционируют, невозможно продумать отопительную систему дома. Даже если вы предпочитаете более экономные варианты, не спешите отказываться от изделий из биметалла – ведь у них очень высокие эксплуатационные характеристики.

При разработке подобных батарей конструкторы задались целью получить изделие, которому была бы присуща высокая теплоотдача алюминия, но отсутствовал такой его недостаток как плохая устойчивость к коррозии. Результатом стал радиатор, в котором менее прихотливый стальной сердечник заключен в оболочку из алюминия.

Такое изделие замечательно обогревает помещение — мощность секции до 190 Вт, но служит на порядок дольше, чем его алюминиевый «собрат».

Биметаллические отопительные приборы на сегодняшний день, наилучший выбор для городской квартиры. Элегантные и мощные, как алюминиевые, они отлично выдерживают высокое давление, гидроудары и противостоят коррозии. Такие приборы длительное время успешно эксплуатируются в открытых системах городского отопления во многих городах России.

Коллекторы и вертикальные каналы таких радиаторов выполнены из стальных трубок, а снаружи под давлением залиты алюминиевым сплавом. Сталь хорошо держит давление, а алюминий прекрасно передает тепло воздуху.

хорошо переносят гидроудары во время сезонных пусковых работ;
легкость и простота установки;
лаконичный и элегантный внешний вид делает их подходящими под любой интерьер;
могут выдержать давление до 35 атмосфер;
могут прослужить до 20 лет.

Как и говорилось, самым главный недостаток таких изделий – их высокая цена. Кроме того, сталь хоть и устойчивей к коррозии, чем алюминий, но все-таки страдает от нее. Особенно, если в систему попадают пузырьки воздуха. Если теплоноситель очень низкого качества и с включением мелких частиц – биметалл тоже не будет панацеей от скорого износа.

Теплоотдача биметаллических радиаторов отопления таблица. Как рассчитать реальную тепловую мощность радиатора

Подробное описание того, как рассчитать теплоотдачу, утомит даже человека с техническим образованием. Для удобства в практическом подборе отопительных приборов разработана система понижающих коэффициентов. Достаточно умножить один из них на паспортные параметры, чтобы получить фактический показатель, приближенный к реальности. Используем для расчета приведенную далее таблицу коэффициентов.

Таблица КПД радиаторов отопления

DT, ⁰С	К	DT, ⁰С	К	DT, ⁰С	К	DT, ⁰С	К
40	0,48	49	0,63	58	0,78	67	0,94
41	0,5	50	0,65	59	0,8	68	0,96
42	0,51	51	0,66	60	0,82	69	0,98
43	0,53	52	0,66	61	0,84	70	1
44	0,55	53	0,7	62	0,85	71	1,02
45	0,56	54	0,71	63	0,87	72	1,04
46	0,58	55	0,73	64	0,89	73	1.06
47	0,6	56	0,75	65	0,91	74	1,07
48	0,61	57	0,77	66	0,93	75	1,09

Для расчета необходимо:

Уточнить номинальный уровень температуры воздуха и воды на входе в систему.
Вычислить тепловой напор DT по формуле:

DT = (T подачи + T теплоносителя обратного тока ) / 2 – T воздуха

Найти в предложенной выше таблице соответствующий коэффициент.
Умножить его на указанную в паспорте мощность одной секции.
С учетом площади помещения посчитать количество секций.

Так, если на входе t теплоносителя составляет 90 °С, t обратки 70 °С, а воздух в комнате 20 °С, коэффициент равен 0,82. Умножаем его на заявленные производителем 180 Вт от секции биметаллической модели и получаем 148 Вт, который хватит для отопления полутора квадратных метров помещения. Если площадь комнаты составляет 25 кв.м., новая батарея должна давать (25/1,5*148) = 2470 Вт энергии.

Важно: предложенная выше таблица и порядок расчетов актуальны только в случае, если заявленный производителем тепловой напор составляет 70°С. Если же в паспорте отопления указаны 50°С, коэффициенты из таблицы недействительны. В этом случае следует ориентироваться на указанные производителем технические параметры, но выбрать батарею с запасом секций в 1,5 раза – 15 вместо 10, 18 вместо 12 и т.д.

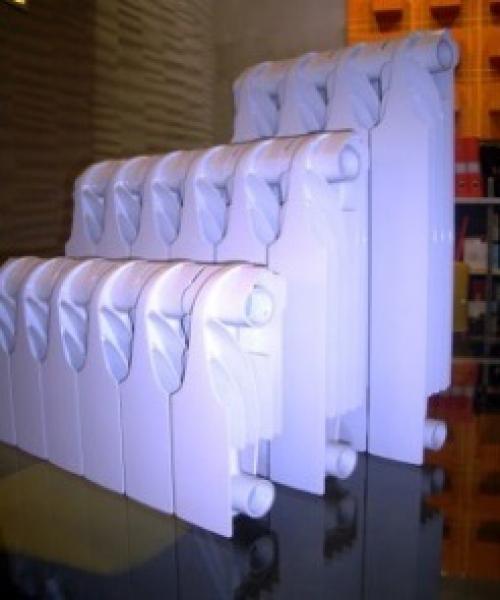

Таблица мощности радиаторов отопления. Сравнение радиаторов разных типов

Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:

алюминиевые;
биметаллические;
чугунные.

Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:

тепловая мощность;
допустимое рабочее давление;
давление опрессовки (испытания);
вместительность;
масса.

Примечание. Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру.

Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.

Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.

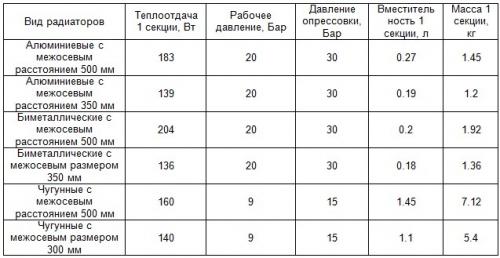

Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/teplovaya-moshchnost-radiatorov-otopleniya-tablica-osnovnye-harakteristiki-sovremennyh

Биметаллические радиаторы характеристики. Технические характеристики

Современные отопительные устройства легковесны, надежны и отлично проводят тепловую энергию. Благодаря металлической поверхности, изделия с легкостью вбирают в себя тепло и отдают его окружающему пространству, быстро его прогревая.

Прежде чем выбирать такие радиаторы, нужно ознакомиться с их техническими характеристиками. Это позволит принять правильное решение при организации отопления для жилья. Любая батарея должна быть прочной, чтобы с легкостью поддерживать давление в системе. И в этом плане биметаллические радиаторы выходят на первое место: максимальный порог допустимого давления составляет 50 бар. В среднем, срок их эксплуатации доходит до 20 лет. Это необычайно прочные изделия, выпускаемые в современном элегантном дизайне.

При межосевом расстоянии в 500 мм, система показывает высокую теплоотдачу: тепловая мощность варьируется от 170 до 190 Вт. Так как теплоносителю предстоит контактировать со сталью, а не алюминием, увеличивается максимально допустимое рабочее давление.

Стоит заметить, что в системах этот показатель редко превышает 15 бар. Тем не менее, биметаллические радиаторы служат своеобразным гарантом качества, так как лучше всего противостоят гидравлическим ударам. А покупатель ценит такую надежность.

Благодаря малому диаметру каналов в радиаторах, легко сокращаются объемы теплоносителя в 2—3 раза. Это позволяет батареям быстрее отзываться на команды термостата — процесс отопления станет еще комфортней.

Мощность одной секции биметаллического радиатора 500. Характеристики биметаллических радиаторов Rifar 500

Специалисты компании «Термомир» подскажут характеристики биметаллических радиаторов Rifar 500 и помогут выбрать нужную модель.
Радиаторы (батареи) отопления являются неотъемлемой частью оборудования как для дома с индивидуальной системой обогрева, так и для квартиры с центральным отоплением.
Каждый радиатор имеет основные характеристики: номинальную мощность (1 секции либо всего прибора), межосевое расстояние (200, 350, 500, 600 мм), материал, рабочее давление, размеры, боковое или нижнее подключение.
Выбор радиатора зависит, в первую очередь, от площади обогреваемого помещения: для стандартных помещений (одно обычное окно, одна дверь, потолок высотой около 3 м, не первый этаж и не угловая комната) необходимо от 90 до 125 Вт мощности на 1 кв.м площади . Если, например, потолки выше стандартных, если помещение имеет большое остекление или плохую теплоизоляцию, то расчетную мощность радиаторов необходимо увеличивать. Более подробно о выборе радиаторов в наших материалах:
Расчет мощности и количества секций радиатора
Секционные радиаторы состоят из отдельных частей (от 4 до 16 и более секций) и формируются как конструктор. Общая мощность всего радиатора будет зависит от количества секций и равна суммарной мощности всех частей.
Панельные радиаторы - это единый стальной корпус с внутренними углублениями для циркуляции теплоносителя. Мощность такого устройства зависит от его размеров (от поверхности теплоотдачи и объема теплоносителя).
По материалу радиаторы отопления различаются на стальные, чугунные, биметаллические и алюминиевые , которые имеют свои плюсы и минусы.
Алюминиевые радиаторы имеют высокую теплоотдачу, элегантный дизайн, малый вес и глубину (80-100 мм), но рекомендуются для систем с нейтральным теплоносителем, поскольку они подвержены внутренней коррозии из-за контакта с агрессивными жидкостями и металлами, а также склонны к «завоздушиванию» системы.
Биметаллические радиаторы отопления лояльны к теплоносителю с агрессивными показателями, могут работать при высоком давлении, устойчивы к гидро- и пневмоударам, но отличаются меньшей теплоотдачей и более высокой ценой.
Стальные радиаторы относятся к панельному типу, представляют собой единый корпус, в котором 1, 2 или 3 панели сварены из стальных листов. Из достоинств отметим высокую теплоотдачу, различные типоразмеры, подключение термостатов и адекватную стоимость. Минусы тоже есть – низкое рабочее давление, чувствительность к загрязненному теплоносителю и гидроударам.
Чугунные радиаторы чаще всего используются как дизайнерские батареи стиля ретро.
По межосевому расстоянию радиаторы делятся на группы: радиаторы 200 мм, радиаторы 350 мм , радиаторы 500 мм , радиаторы 600 мм и т.д.
В нашем ассортименте представлена качественная продукция фирм-производителей радиаторов отопления: российские Rifar (Рифар) , отечественные Royal Thermo (Роял Термо) , китайские Rommer (Роммер) , итальянские Global (Глобал) , немецкие Kermi (Керми) и Buderus, польские Purmo (Пурмо) и т.д.
Подготовить расчет количества секций радиаторов, выбрать лучшие радиаторы отопления и купить их по низким ценам вам помогут наши технические специалисты.

Источник: https://alyuminievye-batarei.aystroika.info/stati/teplootdacha-odnoy-sekcii-bimetallicheskogo-radiatora-raschet-teplovoy-moshchnosti

Радиатор биметаллический 12 секций мощность. Расчет количества секций радиатора из биметалла

Чтобы в жилом помещении всегда было тепло, даже в самую лютую стужу, необходимо правильно произвести расчет количества секций радиатора. Радиатор — главный теплоотдающий элемент в системе отопления, поэтому, каким бы мощным ни был котел, если количество секций меньше необходимого, в квартире будет холодно, и наоборот.

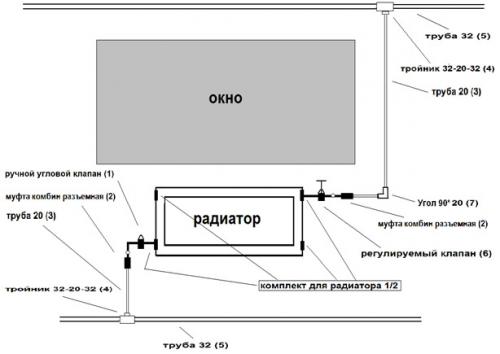

Схема монтажа радиаторов отопления

При выборе батареи очень важно посчитать мощность одной ее секции и характеристики того или иного вида.

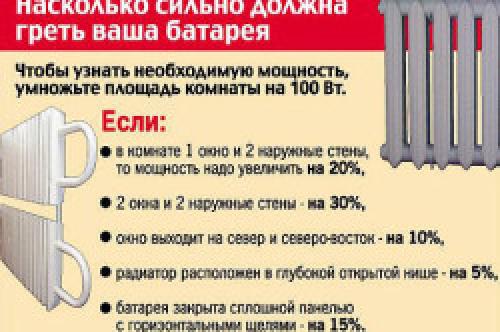

Расчет необходимой мощности радиатора.

Батареи отопления бывают 3-х видов:

Чугунные и стальные мало чем отличаются друг от друга, так как чугун и сталь являются производными одного металла — железа. Отсюда и схожесть их характеристик. Основное преимущество данного вида в их высокой прочности и способности выдерживать высокое давление. По теплоотдаче такие устройства уступают алюминиевым, соответственно, и мощность секции стальной или чугунной батареи ниже, чем у аналогичного алюминиевого. Преимуществами таких устройств является низкая реакционная способность металла, из которого они выполнены. Их минус (особенно это касается чугунных устройств) — большой вес, из-за чего они неудобны в транспортировке и установке.
Алюминиевые отличает небольшой вес и высокая теплоотдача. Так как алюминий — легкий и мягкий металл, изделия из него не выдерживают высоких давлений в системе отопления, отчего они непригодны для установки в комнату квартиры многоэтажного здания, так как давление в отопительных системах многоэтажек очень высокое. Также алюминий — активный металл, поэтому не рекомендуется напрямую подключать алюминиевые устройства к коммуникациям из другого металла. При установке алюминиевых элементов следует использовать очистной водный фильтр, чтобы исключить часть примесей в воде.
Биметаллические объединяют все самое лучшее от предыдущих двух видов, поскольку их внутренняя часть, контактирующая с водой, выполнена из стали, что позволяет изделию выдерживать высокое давление, а теплоотдающая внешняя часть алюминиевая, что приравнивает мощность биметаллического радиатора к алюминиевым. Такая конструкция дает возможность безопасно эксплуатировать такие устройства в любой отопительной системе без потери мощности.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/razmery-bimetallicheskih-radiatorov-otopleniya-na-8-sekciy-raschet-kolichestva-sekciy

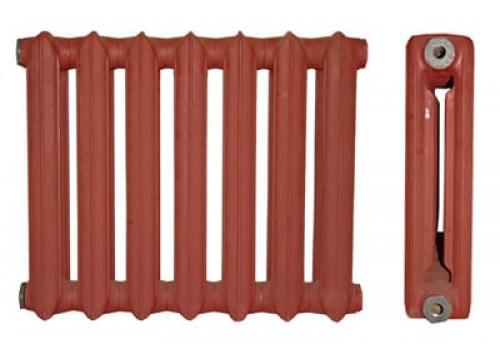

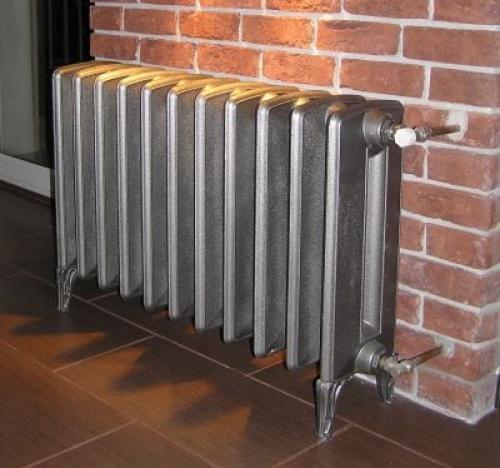

Мощность секции чугунного радиатора. Количество кВт одного сегмента радиатора из чугуна

Зная мощность секции батареи, можно сделать расчет общего количества секций чугунного радиатора, нужного для отопления определенной комнаты.

Размеры радиаторов отопления, предназначенных для комнат с одинаковой площадью, могут быть разными, а их теплоотдача – одинаковой. Зарубежные устройства отопления имеют меньшие размеры, чем отечественные, но создают столько тепла, сколько производят отечественные.

Чем отличаются иностранные радиаторы от отечественных

Продукция обеих групп производителей изготавливается практически из одинакового чугуна. Разница заключается в особенностях поверхности чугуна.

Внутренние стенки отечественных батарей можно назвать «шершавыми». Это создает дополнительное сопротивление движению воды. Из-за этого циркуляция теплоносителя ослабляется, а вместе с ней падает отдача тепла.

Зарубежные варианты имеют гладкую внутреннюю поверхность . Циркуляция теплоносителя легко скользит по ней, не «чувствуя» большого гидравлического сопротивления. Поэтому меньшие поиностранных устройств отопления способны пропустить больше воды на единицу внутренней площади и впитать больше тепла. В итоге их мощность растет. Их нужно устанавливать в комнатах с большой площадью (30 и более кв. м.).

Мощность классических радиаторов

Большой популярностью пользуютсяМС-140. Есть две модификации:

МС-140-300.
МС-140-500.

Секции первой модели радиатора меньше и способны выдать 0,106 кВт.

Мощность сегментов второй модели измеряется 0,160 кВт.

Они большие по размерам и тяжелые. Большая модель имеет секцию, высота и ширина которой 0,588х0,121 м. Объем внутреннего пространства одного сегмента равняется 1,5 л.

Теплоотдача современных чугунных устройств

Очень большой эффективностью в плане отдачи тепла обладают чешские чугунные радиаторы . Эти устройства для отопления домов с разной площадью имеют секцию, которая отдает 0,14 кВт. Такую мощность имеет отопительное устройство Viadrus STYL 500. Ее сегмент почти вдвое легче и меньше секции вышеописанных устройств. Одна частица такого чугунного устройства вмещает 0,8 л теплоносителя.

Подобный объем имеют секции радиаторов некоторых российских производителей. Они способны отдавать тепло в 0,102 кВт. По этому показателю они отстают от чешской продукции, но лучше МС-140.

Простейший расчет мощности батарей

Чтобы сделать расчет мощности устройства, необходимого для отопления помещения площадью 25 м² , нужно:

Определить объем помещения. Для этого 25 м2 нужно умножить на высоту комнаты, например, 2,5 м. Получается цифра 62,5 м.куб.
Полученный результат нужно умножить на специальный коэффициент. Он зависит от типа помещения. Если это панельный дом, то он составляет 0,041 кВт на 1 м. куб.: 62,5х0,041 = 2,562 кВт – общая мощностьустройства для комнаты площадью в 25 м2.

Далее нужно разделить общую теплоотдачу на мощность сегмента: 2,562/0,14 = 18,3 – количество секций батареи, необходимое для отопления помещения, площадь которого составляет 25 м2. Полученную цифру нужно округлять вверх. Нужно покупать батарею с 19 секциями. Можно приобрести две батареи с таким количеством сегментов, которые в сумме дадут цифру 19.

Указанный во втором шаге коэффициент зависит от типа дома. Этот показатель может быть таким:

0,034 кВт/м – для домов, построенных из кирпича;
0,02 кВт/м – для домов, строительство которых велось с соблюдением современных стандартов.

Более сложный способ

Он предусматривает использование двух показателей:

Общей потребности в тепле.
Теплоотдачи одного ребра радиатора (эту величину можно взять из технической документации).

При определении первого показателя необходимо учитывать:

Площадь помещения.
Этаж.
Высоту потолка (превышает ли она 3 м. или нет).
Наличие кондиционера, камина.
Число и площадь окон.
Наличие утепления стен, пола и потолка.

Потребность в количестве тепла определяют в такой последовательности:

Вычисляют объем помещения (площадь умножают на высоту).
Объем умножают на цифру 41 Вт (согласно СНИП на 1 м.куб. должно создаваться 41 Вт тепла).
Корректируют полученную цифру на различные коэффициенты:

если потолок меньше 3 м, то высоту делят на 3 и полученный результат умножают на вычисленную потребность в тепле. Если больше, то делают то же самое;
если комната угловая, то полученную цифру умножают на 1,8;
если есть одно большое окно или несколько окон, то результат снова умножают на 1,8. В случае наличия пластиковых стеклопакетов применяют корректирующий коэффициент 0,8;
если выполняется нижнее подключение батареи, то берут корректирующий коэффициент 1,1;

В конце полученную цифру делят на теплоотдачу секции и определяют число ребер.

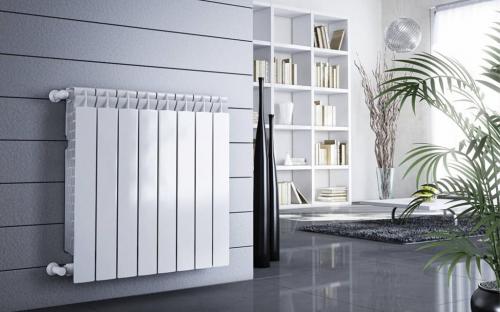

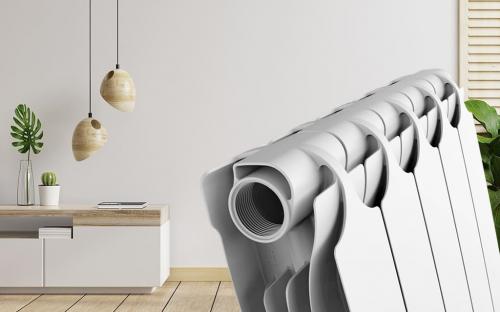

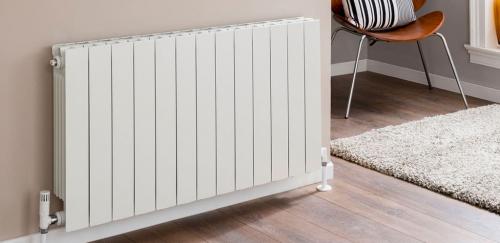

Размер биметаллической батареи 10 секций. Биметаллические радиаторы: размеры и особенности

Рынок отопительных устройств пестрит разнообразием радиаторов. Если раньше использовали преимущественно чугунные и стальные устройства, сегодня большую популярность обрели биметаллические модели. Подобные приборы обладают множеством плюсов:

высокой прочностью;
устойчивостью к повышенному давлению и гидравлическим ударам;
стойкостью к коррозии;
современным дизайном.

Помимо этого, биметаллические радиаторы представлены в разных размерах. Это дает покупателям возможность выбрать устройство с учетом особенностей отопительной системы.

Но все же разберемся в том, какие именно размеры биметаллических батарей существуют. Ознакомимся также с полезной информацией по расчету секций и выбору отопительных радиаторов.

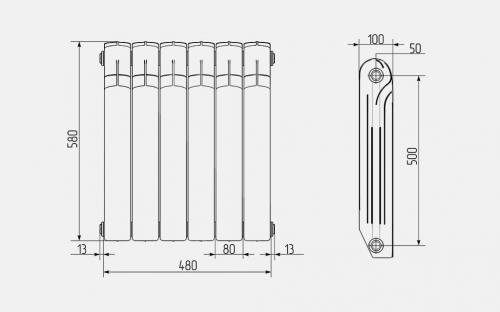

Подробнее о размерах батарей

По большому счету размеры радиаторов из биметалла не отличаются от тех, которые актуальны для алюминиевых моделей. Причем определяются они дистанцией между входным и выходным отверстиями. При расчете размера берется не вся конструкция полностью. Например, высота биметаллической батареи определяется так: к межосевому расстоянию добавляется 80. Последнее бывает 200, 350 и 500 мм.

Если говорить о стандартных размерах биметаллических устройств, дело обстоит так:

длина — 80 мм;
глубина — от 75 до 100 мм;
высота — от 550 до 580 мм.

В итоге для определения оптимальной высоты радиатора к значению в характеристиках приплюсуйте 80, и получится реальный размер биметаллической батареи.

Посмотрим на размеры устройств разных производителей, популярных в России:

Видно, что высота в 80 мм актуальна для всех устройств. Остальные параметры уже различаются.

Как рассчитать секции

Покупка радиатора без расчета количества секций — однозначно не лучшее решение. Если количество секций недостаточное, биметаллические батареи будут плохо прогревать помещения. В случае с переизбытком мощность получится слишком большой, и вы рискуете увеличением расходов на обогрев жилья. Таким образом, принципиально важно правильно выполнить расчет секций биметаллических батарей.

Рассмотрим два способа, с помощью которых можно рассчитать количество секций.

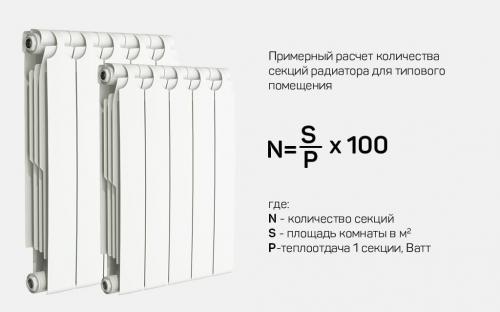

По площади комнаты

Минимальная мощность для отопления 1 м2 составляет 100 Вт. Вам нужно сперва выяснить площадь помещения, где будет устанавливаться радиатор, умножив его ширину на длину. Результат умножьте на мощность и разделите на параметр теплоотдачи 1 секции радиатора.

Например: мы имеем помещение площадью 20 м2 и батарею 185 Вт.

Считаем:(20х100) / 185 = 10,8

Округляем и получаем 11. То есть для обогрева комнаты будет достаточно 11 секций биметаллического радиатора. Конечно, этот расчет можно считать приблизительным, поскольку он рассчитан на комнаты с высотой потолка до 3 метров.

По объему помещения

Этот способ уже немного точнее. За значение мы берем не 1 м2, а 1 м3. То есть вместо 100 получится 41 Вт.

Рассмотрим на комнате размером 4х3 с потолками 2,9 м. Расчет будет таким:

объем помещения: 4х3х2,9 = 34,8;
мощность радиатора из биметалла: 34,8х41 = 1426,8;
число секций: 1426,8/185 = 7,7.

То есть у нас получилось 8 секций радиаторов вместо 11, как было рассчитано по площади. И это снова без учета коэффициента теплопотерь.
