Стальные панельные радиаторы — конкурент привычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями при меньших габаритах имеют более высокий коэффициент теплоотдачи. Состоят из панелей, в которых по сформированным ходам, движется теплоноситель. Панелей может быть несколько: одна, две или три. Вторая составляющая — пластины гофрированного металла, которые называют оребрением. Вот за счет этих пластин и достигается высокий уровень теплоотдачи этих устройств.

Стальные панельные радиаторы имеют разные размеры и мощность

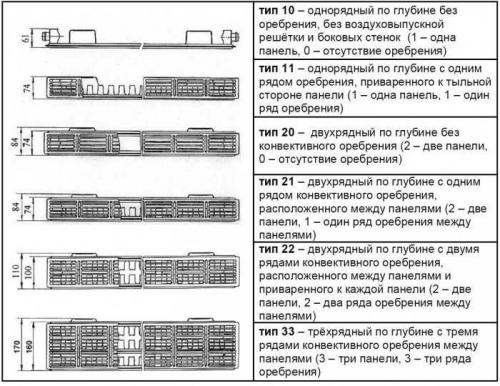

Для получения разной тепловой мощности панели и оребрение комбинируют в нескольких вариантах. Каждый вариант имеет разную мощность. Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет. По строению стальные панельные батареи бывают следующих типов:

• Тип 33 — трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения (потому и обозначается 33).
• Тип 22 — двухпанельный с двумя пластинами оребрения.
• Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти отопительные приборы при равных размерах имеют меньшую мощность по сравнению с типом 22.
• Тип 11. Однопанельные стальные радиаторы с одной пластиной оребрения. Имеют еще меньшую тепловую мощность, но и меньший вес и габариты.
• Тип 10. В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели.

Все эти типы могут иметь разную высоту и длину. Очевидно, что мощность панельных радиаторов зависит как от типа, так и от габаритов. Так как рассчитать этот параметр самостоятельно невозможно, то каждый производитель составляет таблицы, в которых заносит результаты испытаний. По этим таблицам и подбираются радиаторы для каждого помещения.

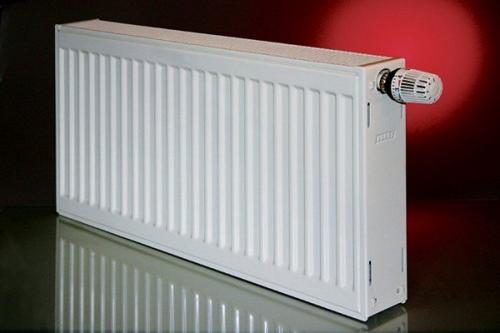

Панельные радиаторы отопления характеристики. Панельные радиаторы отопления (фото): рейтинг самых популярных стальных моделей радиаторов с нижним и боковым подключением

Не секрет, что в России суровая зима и бывает холодная весна либо осень. Потому население серьёзно относится к качеству отопления помещения. Для этого используются различные автономные системы в офисах, торговых центрах, жилом секторе.

Чтобы разобраться во всех типах панельных радиаторов отопления, потребуется много времени. Но мы постараемся максимально лаконично рассмотреть этот вопрос, чтобы предложить исчерпывающую информацию для потребителя касательного стального типа.

Особенности панельных радиаторов

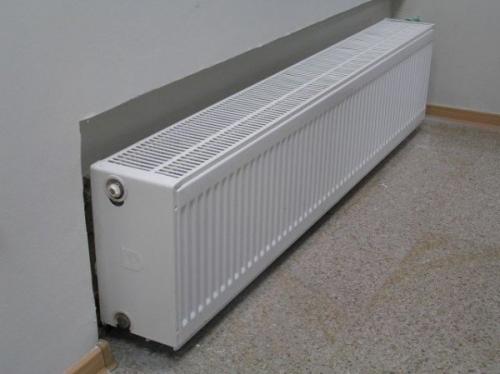

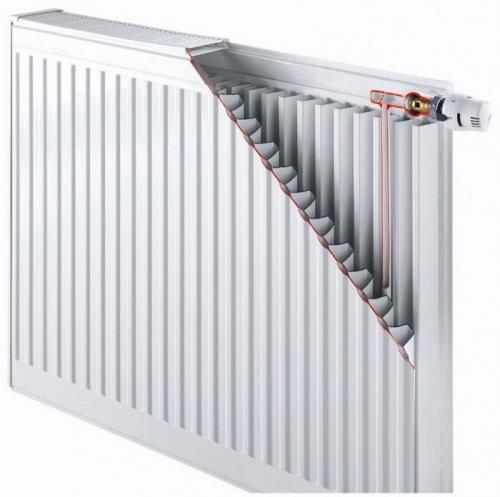

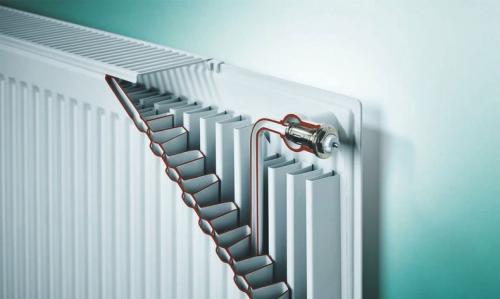

Стальные панельные радиаторы отопления базируются на современных технологиях и эксплуатируются в различных условиях. Чтобы увеличить эффективность уровня КПД отдачи тепла и расширения охвата отапливаемой территории внутри устройства устанавливаются стальные рёбра. Они отличаются П-образной формой.

Эта хитрость увеличивает КПД отдачи тепла до 50% дополнительной мощности. Эти модели отличаются отсутствием стандартных секций. Вместо этого на лицевой стороне размещается монолитная панель сформированная двумя листами из стали с толщиной, около, 1,25 мм.

Но на рынке можно встретить модификации изготовленные из оцинкованной стали, чем они отличаются?

• В них применяются тонкие пластины, благодаря металлу с уменьшённой толщиной — 0,04 — 0,5 мм.
• Наружная часть таких моделей грунтуется и окрашивается порошковым методом.
• Стандартным считается белый цвет, но встречаются разные версии, как правило, они изготавливаются под заказ в целях гармоничного вписывания в интерьер.

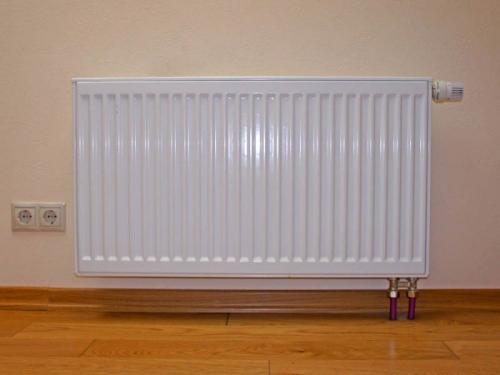

Данные версии базируются на 2 — 3 панелях с добавлением декорации сбоку и решётки на верхней части. Это позволяет эксплуатировать готовый элемент интерьера с необходимой функциональностью.

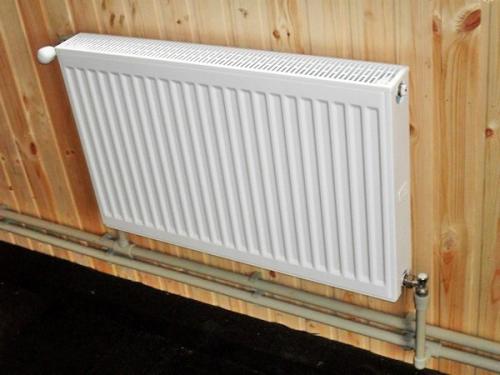

Преимущества панельного радиатора

Главное преимущество кроется в доступной цене на панельные радиаторы отопления, поскольку на рынке представлены разные модели и множество стран производителей.

Основные преимущества:

• Можно подобрать дизайн для гармонии со стилевым направлением помещения. Некоторые производители умышлено унифицируют продукцию с конкретным стилем: модерном, классикой;
• Предлагается комфортная регулировка. Уровень нагрева просто контролировать, благодаря упрощённым механическим либо электронным датчикам;
• Практически все модели обеспечивают отличный уровень теплоотдачи. Это достигается особой структурой устройства и принципом конвекции направленным на увеличение КПД отдачи тепла;
• В сравнении с аналогами гарантируется доступная стоимость, поскольку металлические модели создаются, благодаря дешёвой и надёжной стали;
• Помогают экономить энергию. Прибор данного типа отличается уменьшенной ёмкостью потому для нагрева и начала процесса отдачи тепла требуется сравнительно небольшие затраты электричества;
• Отличается многофункциональностью. Любое изделие данного типа можно эксплуатировать в виде радиатора и конвектора;
• Выделяется уменьшенной массой. Вес конструкции незначительный. Потому монтаж легко выполняется самим владельцем.

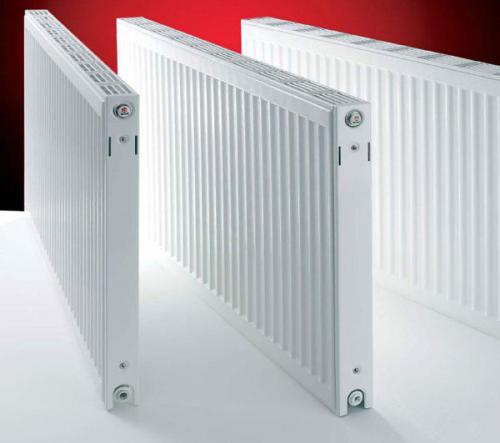

Теплоотдача панельных радиаторов. Разновидности

Виды стальных радиаторов отопления

Рассмотрим стальные радиаторы панельного типа, которые различаются по габаритам и степени мощности. Устройства могут состоять из одной, двух или трех панелей. Другой важный элемент конструкции – оребрение (гофрированные металлические пластины). Чтобы получить определенные показатели тепловой отдачи, в конструкции устройств используется несколько комбинаций панелей и оребрения. Перед выбором наиболее подходящего устройства для качественного отопления помещения, необходимо ознакомиться с каждой разновидностью.

Основные типы стальных радиаторов

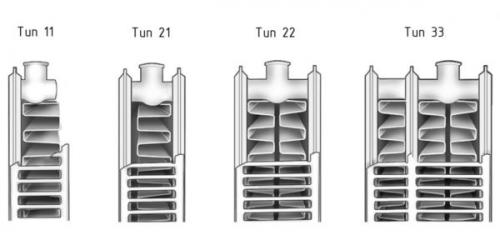

Стальные панельные батареи представлены следующими типами:

• Тип 10. Здесь устройство оснащено только одной панелью. Такие радиаторы имеют легкий вес и самую низкую мощность.

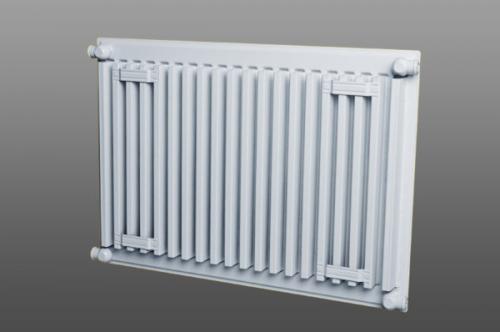

Стальные радиаторы отопления тип 10

• Тип 11. Состоят из одной панели и пластины оребрения. Батареи обладают чуть большим весом и габаритами, чем предыдущий тип, отличаются повышенными параметрами тепловой мощности.

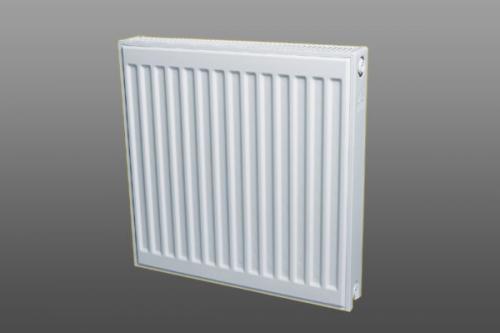

Стальной панельный радиатор типа 11

• Тип 21. В конструкции радиатора две панели, между которыми располагается гофрированная металлическая пластина.
• Тип 22. Батарея состоит из двух панелей, а также двух пластин оребрения. По размерам устройство схоже с радиаторами 21-го типа, однако, по сравнению с ними, обладают большей тепловой мощностью.

Стальной панельный радиатор типа 22

• Тип 33. Конструкция состоит из трех панелей. Данный класс – самый мощный по тепловой отдаче и самый большой по размерам. В его конструкции к трем панелям присоединены 3 пластины оребрения (отсюда и цифровое обозначение типа — 33).

Стальной панельный радиатор типа 33

Каждый из представленных типов может различаться по длине прибора и его высоте . На основании этих показателей и формируется тепловая мощность устройства. Самостоятельно рассчитать данный параметр невозможно. Однако каждая модель панельного радиатора проходит соответствующие испытания производителем, поэтому все результаты заносятся в специальные таблицы. По ним очень удобно подобрать подходящую батарею для отопления различных типов помещений.

Радиатор стальной тип 22 характеристики. Тип 22

Повышенная теплоотдача.
Стойкость к гидроударам.
Термостойкое защитно-декоративное покрытие.
Многоступенчатый контроль качества.
Покраска в любой цвет по палитре RAL.
Гарантия - 10 лет.

Подробнее

Описание

К 22 типу Valve Compact относятся универсальные радиаторы с нижним подключением. Подключение радиаторов через нижние патрубки позволяет замаскировать трубы отопительной системы и создает лаконичный дизайн. Такой монтаж не только эстетичен: он облегчает уборку помещения, лишние трубы не создают препятствий при расстановке мебели.

Устройство радиаторов 22 типа Valve Compact

Конструкция радиаторов 22 типа Valve Compact отражена в их названии:

• первая цифра нумерации – 2 – означает количество панелей с теплоносителем;
• вторая цифра – 2 – означает количество конвекторов;
• название Valve Compact говорит о возможности нижнего подключения приборов.

Дополнительно радиаторы оснащены верхней воздуховыпускной решеткой, боковыми декоративными панелями, вентильной вставкой для регулирования температуры.

Применение

Радиаторы с двумя панелями и двумя конвекторами компактны и эффективны. Это делает их универсальными, подходящими для помещений любого типа и размеров. Радиаторы 22 типа с нижним подключением идеальны для частных домов и коттеджей, также подходят для отопления многоквартирных домов, офисных, административных и общественных помещений.

Размерный ряд радиаторов LEMAX Premium: высота 200, 300, 400, 500, 600 мм, длина от 400 до 3000 мм с шагом 100 мм.

Радиаторы производятся без приваренных элементов крепления Click/Universal, что позволяет использовать радиаторы как для подключения слева, так и справа, а также повысить эстетическую привлекательность радиаторов при использовании совместно с напольным креплением.

Технические характеристики:

• максимальное рабочее давление 1,0 МПа;
• испытательное давление 1,5 МПа;
• максимальная температура теплоносителя 120°С.

Комплектация

В комплект поставки радиаторов 22 типа Valve Compact входят:

• радиатор - 1 шт.;
• кран Маевского - 1 шт.;
• пробка глухая - 2 шт.;
• встраиваемый клапан Danfoss* - 1 шт.;
• упаковка (пластиковые уголки и накладки, два слоя термоусадочной пленки);
• паспорт изделия.

*для радиаторов с нижним подключением (VC), укомплектованных встраиваемым клапаном Danfoss RA-N 013G1382, рекомендуются термоголовки: Danfoss RTR-C 013G7070, Danfoss OEM/RTR 013G7097, Danfoss Eco 014G1003.
ВНИМАНИЕ! Кронштейны для крепления радиаторов в комплект поставки не входят и приобретаются отдельно!!!

---

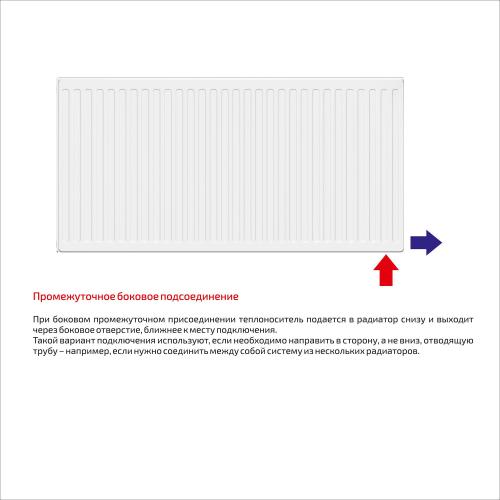

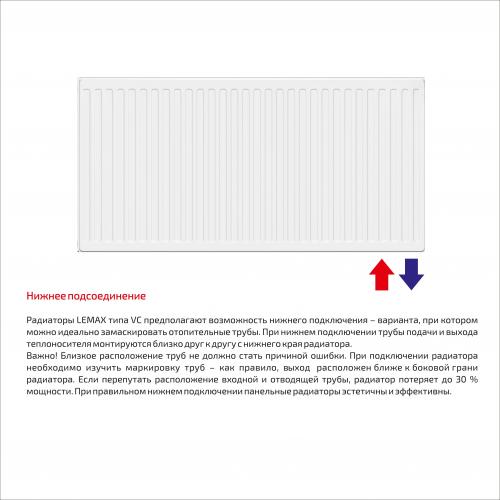

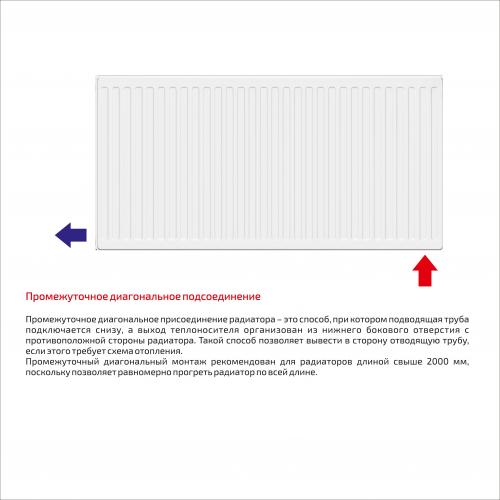

Способы подсоединения

Тип 22

Тип 22

Тип 22

Документы

Паспорт радиатора Размер: 1.3 Мб

Крепление радиаторов Размер: 3 Мб

Гигиенический сертификат Размер: 1.4 Мб

Сертификат соответствия Размер: 1.4 Мб

Технические характеристики Размер: 1.4 Мб

---

Напиши нам

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Стальные панельные радиаторы отопления расчет. Стальные радиаторы отопления. Расчет мощности стальных радиаторов отопления с учетом площади помещения и теплопотерь.

Все про стальные радиаторы отопления: расчет мощности (таблица), определение с учетом теплопотерь, процентное увеличение и вычисление по площади помещения, а также как подобрать панельные батареи.

От того, насколько правильно и грамотно был произведен расчет мощности стального радиатора, настолько же можно ожидать от него тепла.

В данном случае нужно учесть, чтобы совпали технические параметры отопительной системы и обогревателя.

Расчет по площади помещения

Чтобы теплоотдача стальных радиаторов была максимальной, можно воспользоваться расчетом их мощностей, исходя из размера комнаты.

Если взять в качестве примера помещение с площадью 15 м2 и потолками высотой 3 м, то, высчитав его объем (15х3=45) и умножив на количество требуемых Вт (по СНиП – 41 Вт/м3 для панельных домов и 34 Вт/ м3 для кирпичных), то получится, что потребляемая мощность равна 1845 Вт (панельное здание) или 1530 Вт (кирпичное).

После этого достаточно проследить, чтобы расчет мощности стальных радиаторов отопления (можно свериться с таблицей, которую предоставляет производитель) соответствовал полученным параметрам. Например, при покупке обогревателя типа 22 нужно отдать предпочтение конструкции, имеющей высоту 500 мм, а длину 900 мм, которой свойственна мощность 1851 Вт.

Если предстоит замена старых батарей на новые или переустройство всей отопительной системы, то следует тщательно ознакомиться с требованиями СНиП. Это избавит от возможных недочетов и нарушений при монтажных работах.

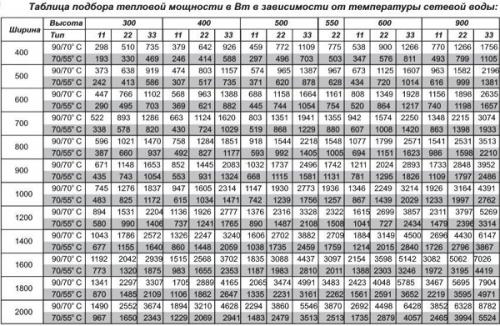

Стальные радиаторы отопления: расчет мощности (таблица)

Определение мощности с учетом теплопотерь

Кроме показателей, связанных с материалом, из которого построен многоквартирный дом и указанных в СНиП, в расчетах можно использовать температурные параметры воздуха на улице. Этот способ основан на учете теплопотерь в помещении.

Для каждой климатической зоны определен коэффициент в соответствии с холодными температурами:

• при -10 ° C – 0.7;
• — 15 ° C – 0.9;
• при — 20 ° C – 1.1;
• — 25 ° C – 1.3;
• до — 30 ° C – 1.5.

Теплоотдача стальных радиаторов отопления (таблица предоставляется фирмой-производителем) должна быть определена с учетом количества наружных стен. Так если в комнате она одна, то результат, полученный при расчете стальных радиаторов отопления по площади, нужно умножить на коэффициент 1.1, если их две или три, то он равен 1.2 или 1.3.

Например, если температура за окном – 25 ° C, то при расчете стального радиатора типа 22 и требуемой мощностью 1845 Вт (панельный дом) в помещении, где 2 наружные стены, получится следующий результат:

• 1845х1.2х1.3 = 2878.2 Вт. Этому показателю соответствуют панельные конструкции 22-го типа 500 мм высоты и 1400 мм длины, имеющие мощность 2880 Вт.

Так подбираются панельные радиаторы отопления (расчет по площади с учетом коэффициента теплопотерь). Подобный подход к выбору мощности панельной батареи обеспечит максимально эффективную ее работу.

Чтобы было легче произвести расчет стальных радиаторов отопления по площади, калькулятор онлайн сделает это в считанные секунды, достаточно внести в него необходимые параметры.

Процентное увеличение мощности

Можно учитывать теплопотери не только по стенам, но и окнам.

Например, прежде чем выбирать стальной радиатор отопления, расчет по площади нужно увеличить на определенное количество процентов в зависимости от количества окон в помещении:

При наличии двух наружных стен и одного окна показатель увеличивается на 20%.
1. Если и окон, и стен, выходящих наружу по два, то прибавляется 30%.
2. Когда стены внутренние, но окно выходит на север, то на 10%.
3. Если квартира расположена внутри дома, а обогреватели закрыты решетками, то теплоотдача стальных панельных радиаторов должна быть увеличена на 15%.

Учет подобных нюансов перед установкой панельных батарей из стали позволяет правильно выбрать нужную модель. Это сэкономит средства на ее эксплуатации при максимальной теплоотдаче.

Поэтому не следует думать только о том, как подобрать стальные радиаторы отопления по площади помещения, но и учитывать его теплопотери и даже расположение окон. Такой комплексный подход позволяет учесть все факторы, влияющие на температуру в квартире или доме.

Расчет стальных радиаторов отопления калькулятор. Расчет стальных радиаторов отопления (калькулятор)

Специалисты компании «Термомир» подскажут расчет стальных радиаторов отопления (калькулятор) и помогут выбрать нужную модель.
Радиаторы (батареи) отопления являются неотъемлемой частью оборудования как для дома с индивидуальной системой обогрева, так и для квартиры с центральным отоплением.
Каждый радиатор имеет основные характеристики: номинальную мощность (1 секции либо всего прибора), межосевое расстояние (200, 350, 500, 600 мм), материал, рабочее давление, размеры, боковое или нижнее подключение.
Выбор радиатора зависит, в первую очередь, от площади обогреваемого помещения: для стандартных помещений (одно обычное окно, одна дверь, потолок высотой около 3 м, не первый этаж и не угловая комната) необходимо от 90 до 125 Вт мощности на 1 кв.м площади . Если, например, потолки выше стандартных, если помещение имеет большое остекление или плохую теплоизоляцию, то расчетную мощность радиаторов необходимо увеличивать. Более подробно о выборе радиаторов в наших материалах:
Расчет мощности и количества секций радиатора
Секционные радиаторы состоят из отдельных частей (от 4 до 16 и более секций) и формируются как конструктор. Общая мощность всего радиатора будет зависит от количества секций и равна суммарной мощности всех частей.
Панельные радиаторы - это единый стальной корпус с внутренними углублениями для циркуляции теплоносителя. Мощность такого устройства зависит от его размеров (от поверхности теплоотдачи и объема теплоносителя).
По материалу радиаторы отопления различаются на стальные, чугунные, биметаллические и алюминиевые , которые имеют свои плюсы и минусы.
Алюминиевые радиаторы имеют высокую теплоотдачу, элегантный дизайн, малый вес и глубину (80-100 мм), но рекомендуются для систем с нейтральным теплоносителем, поскольку они подвержены внутренней коррозии из-за контакта с агрессивными жидкостями и металлами, а также склонны к «завоздушиванию» системы.
Биметаллические радиаторы отопления лояльны к теплоносителю с агрессивными показателями, могут работать при высоком давлении, устойчивы к гидро- и пневмоударам, но отличаются меньшей теплоотдачей и более высокой ценой.
Стальные радиаторы относятся к панельному типу, представляют собой единый корпус, в котором 1, 2 или 3 панели сварены из стальных листов. Из достоинств отметим высокую теплоотдачу, различные типоразмеры, подключение термостатов и адекватную стоимость. Минусы тоже есть – низкое рабочее давление, чувствительность к загрязненному теплоносителю и гидроударам.
Чугунные радиаторы чаще всего используются как дизайнерские батареи стиля ретро.
По межосевому расстоянию радиаторы делятся на группы: радиаторы 200 мм, радиаторы 350 мм , радиаторы 500 мм , радиаторы 600 мм и т.д.
В нашем ассортименте представлена качественная продукция фирм-производителей радиаторов отопления: российские Rifar (Рифар) , отечественные Royal Thermo (Роял Термо) , китайские Rommer (Роммер) , итальянские Global (Глобал) , немецкие Kermi (Керми) и Buderus, польские Purmo (Пурмо) и т.д.
Подготовить расчет количества секций радиаторов, выбрать лучшие радиаторы отопления и купить их по низким ценам вам помогут наши технические специалисты.

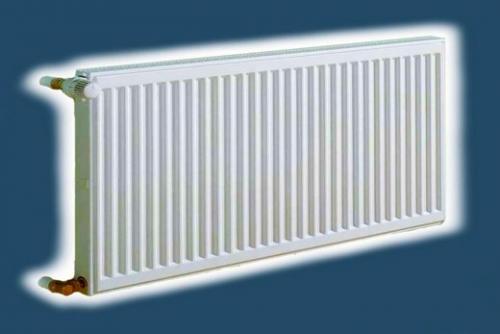

Стальные панельные радиаторы 22 типа. Радиатор – тип 22: достоинства и недостатки, виды и выбор
