Как выбрать размер радиатора отопления. Самые низкие радиаторы отопления

Как выбрать размер радиатора отопления. Самые низкие радиаторы отопления

Стандартная, наиболее часто используемая высота радиаторов – 500 мм, реже – 300-400 мм. При этом, прибор еще важно поднять не менее, чем на 60 мм над полом. Самые низкие на 2020 год батареи отопления имеют высоту 155 мм. Например, это стальные трубчатые Vogel&Noot Delta 155 или Purmo Delta 155. Чуть более высокими являются стальные трубчатые радиаторы горизонтального типа на 4 секции, их высота – 180 мм. Например, это Loten Grey Z 2000 на 4 секции или GUARDO RETTA 6P 180.

Среди стальных панельных, алюминиевых и биметаллических самыми низкими являются радиаторы с межосевым расстоянием 150 мм, но будьте внимательны, полная высота прибора обычно 200 мм. Выбор таких приборов огромен, их производят практически все известные производители. Более подробно лучшие из таковых моделей мы еще рассмотрим далее.

Конвекторы отопления

Высота напольных конвекторов отопления может быть 130 мм (KZTO Radiator Элегант Мини 130х130) и даже 80 мм (SAVVA KN 80). Эти приборы часто путают с радиаторами отопления, но принцип их работы отличается. В конвекторах теплоноситель циркулирует по трубам, на которых расположено множество металлических пластин. За счет этого увеличивается площадь излучения, теплообмен происходит быстрее, конструкция создает конвекцию воздуха сквозь прибор. При гораздо меньших габаритах, конвекторы имеют большую площадь нагревательных элементов и высокую эффективность.

В целом, конвекторы имеют широкий ряд преимуществ:

• быстрый и равномерный прогрев помещений. Пять минут, и в комнате тепло. Радиаторам потребуется для этого один час;
• долгий срок службы некоторых моделей (медно-алюминиевые);
• возможность встраивать приборы в пол;
• отдача уже тепла при 35° теплоносителя. У большинства батарей этот показатель равен 65°C.

Однако за счет того, в конвекторах нагрев происходит преимущественно за счет конвекции, а не излучения, они переносят пылевые массы и в большей степени сушат воздух. Также имеются и другие минусы в сравнение с радиаторами:

• остывают быстрее;
• дороже в 1,5-2 раза;
• мягкие материалы теплообменников легче деформируются.

Потребление тепла у тех и других одинаковое.

Размер батареи 10 секций. Терминология

Часто в описаниях и спецификациях присутствует понятие «межосевое расстояние». Иногда встречается термин «межниппельное» и «межцентровое» или присоединительные размеры. Это разные названия одной величины. Определяется она как расстояние между центрами входных отверстий секции или радиатора.

В технических характеристиках радиаторов часто встречается такое понятие, как межосевое расстояние

Этот параметр важен, если подводящие трубы в нормальном состоянии и менять их нет необходимости. В этом случае, чтобы не переваривать подводку, можно подобрать модель с таким же межосевым расстоянием, как старые радиаторы.

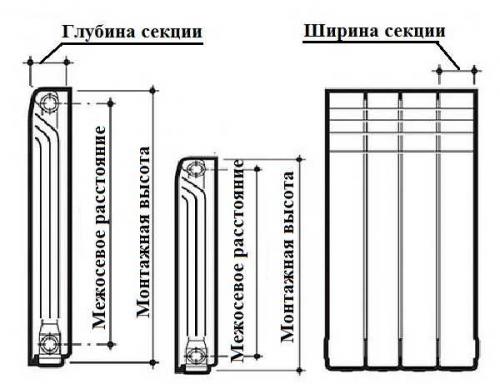

Габаритные размеры самой секции или радиатора описываются следующими параметрами:

Если радиатор имеет секционное строение, то глубина и ширина относятся к размерам секции. Причем глубина радиатора будет такой же, а ширина батареи зависит от требуемого количества секций (нужно добавить еще примерно 1 см на прокладки, которые укладываются для герметичности соединений).

В названиях радиаторов часто присутствуют цифры: РАП-350, Magica 400, Rococo 790 или РАП-500. Цифры — это и есть межосевое расстояние, указанное в миллиметрах. Так легче ориентироваться, и покупателю, и продавцу. Дело в том, что при одинаковом межосевом расстоянии монтажная высота может значительно отличаться. Потому в спецификации ставят самое точное значение.

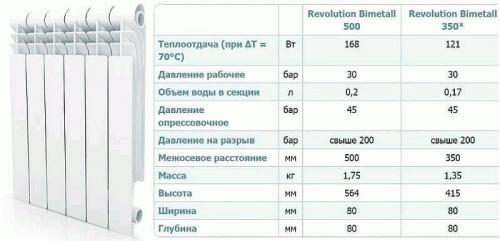

Пример технических характеристик. Это модель Revolution Bimetall

К параметрам радиатора, которые бывает необходимо учитывать, относится объем воды в секции. Для квартир, подключенных к централизованному отоплению, эта характеристика ни на что не влияет, а для индивидуальных систем бывает важна: когда требуется рассчитать объем системы (для определения производительности котла или характеристик насоса).

И самый важный, пожалуй, параметр — тепловая мощность. Стоит обратить внимание, что самая большая мощность — это не всегда необходимо. Все чаще в квартирах и домах с хорошей теплоизоляцией требуются отопительные приборы средней мощности, а никак не огромной.

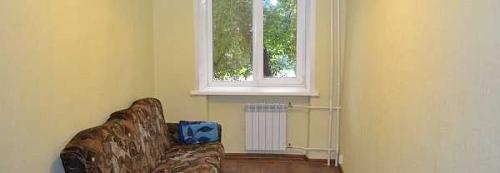

При подборе тепловой мощности одной секции нужно помнить, что радиатор под окном должен перекрывать не менее 75% ширины оконного проема. Тогда и тепло будет в комнате, не будет зон холода и стекло «потеть» не будет. Потому и лучше бывает взять 10 менее мощных секций, чем 6 штук с большой тепловой отдачей.

Такой радиатор, может и выдает требуемую мощность, но в комнате будут явно холодные и теплые зоны

Стандартная ширина окна — 1100-1200 мм. Соответственно, 75% это 825-900 мм. Вот такой длины или больше должна быть ваша батарея. Забегая немного вперед, скажем, что средняя ширина одной секции алюминиевого радиатора — 80 мм, значит, вам понадобится 10-12 секций.

Размеры стальных радиаторов отопления. Характеристики и особенности радиаторов трубчатого типа.

Трубчатые отопительные приборы устанавливаются гораздо реже радиаторов панельного типа. Причина нечастого использования трубчатых устройств кроется в их довольно высокой цене.

Стальные радиаторы отопления трубчатого типа выполняются из вертикально или горизонтально установленных рядов стальных труб, соединенных с коллекторами. Такая конструкция способствует быстрому нагреву и охлаждению радиатора под управлением автоматического регулятора, что, в свою очередь, позволяет достичь максимальной оперативности в скорости теплоотдачи.

Кроме высокой эффективности, трубчатые радиаторы отопления имеют привлекательный и эстетичный вид. Удачным дизайнерским ходом можно назвать изготовление трубчатых отопительных приборов в виде предметов интерьера.

Характеристики трубчатых стальных батарей:

• Максимальная температура теплоносителя – не более 1200С;
• Максимальное рабочее давление – 12 атмосфер;
• Опрессовочное давление – не выше 25 атмосфер;
• Габаритные размеры радиатора: глубина – не больше 225 мм, высота – 190 – 3000 мм, длина – может иметь практически не ограниченный размер. Однако при установке трубчатых отопительных радиаторов под окном необходимо выбирать конструкции, длина которых составляет не меньше ¾ ширины оконного проема.

Указанные выше характеристики делают радиаторные конструкции трубчатого типа наиболее подходящим для установки в городских квартирах вариантом, который выдержит довольно мощные гидроудары в период опрессовки системы отопления.

Длина батареи. Терминология

Часто в описаниях и спецификациях присутствует понятие «межосевое расстояние». Иногда встречается термин «межниппельное» и «межцентровое» или присоединительные размеры. Это разные названия одной величины. Определяется она как расстояние между центрами входных отверстий секции или радиатора.

В технических характеристиках радиаторов часто встречается такое понятие, как межосевое расстояние

Этот параметр важен, если подводящие трубы в нормальном состоянии и менять их нет необходимости. В этом случае, чтобы не переваривать подводку, можно подобрать модель с таким же межосевым расстоянием, как старые радиаторы.

Габаритные размеры самой секции или радиатора описываются следующими параметрами:

• монтажная высота;
• глубина;
• ширина.

Если радиатор имеет секционное строение, то глубина и ширина относятся к размерам секции. Причем глубина радиатора будет такой же, а ширина батареи зависит от требуемого количества секций (нужно добавить еще примерно 1 см на прокладки, которые укладываются для герметичности соединений).

В названиях радиаторов часто присутствуют цифры: РАП-350, Magica 400, Rococo 790 или РАП-500. Цифры — это и есть межосевое расстояние, указанное в миллиметрах. Так легче ориентироваться, и покупателю, и продавцу. Дело в том, что при одинаковом межосевом расстоянии монтажная высота может значительно отличаться. Потому в спецификации ставят самое точное значение.

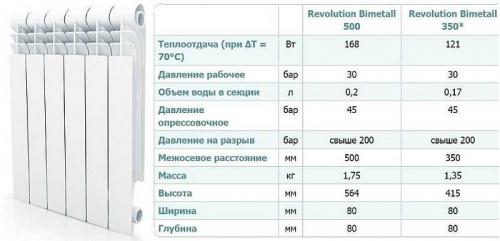

Пример технических характеристик. Это модель Revolution Bimetall

К параметрам радиатора, которые бывает необходимо учитывать, относится объем воды в секции. Для квартир, подключенных к централизованному отоплению, эта характеристика ни на что не влияет, а для индивидуальных систем бывает важна: когда требуется рассчитать объем системы (для определения производительности котла или характеристик насоса).

И самый важный, пожалуй, параметр — тепловая мощность. Стоит обратить внимание, что самая большая мощность — это не всегда необходимо. Все чаще в квартирах и домах с хорошей теплоизоляцией требуются отопительные приборы средней мощности, а никак не огромной.

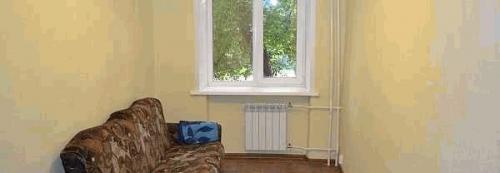

При подборе тепловой мощности одной секции нужно помнить, что радиатор под окном должен перекрывать не менее 75% ширины оконного проема. Тогда и тепло будет в комнате, не будет зон холода и стекло «потеть» не будет. Потому и лучше бывает взять 10 менее мощных секций, чем 6 штук с большой тепловой отдачей.

Такой радиатор, может и выдает требуемую мощность, но в комнате будут явно холодные и теплые зоны

Стандартная ширина окна — 1100-1200 мм. Соответственно, 75% это 825-900 мм. Вот такой длины или больше должна быть ваша батарея. Забегая немного вперед, скажем, что средняя ширина одной секции алюминиевого радиатора — 80 мм, значит, вам понадобится 10-12 секций.

Радиаторы отопления размеры по высоте. Размеры радиаторов отопления

Одним из главных параметров, который следует учитывать при выборе радиатора отопления, является его размер. Ведь от него напрямую зависит мощность прибора, то есть, количество тепловой энергии, которую он отдает в пространство. Это касается радиаторов, созданных из любых используемых в настоящее время материалов — алюминия, чугуна, биметалла и других.

Размеры радиаторов

Размеры современных радиаторов отопления могут быть самыми разными. Это касается трех параметров — длины, высоты и ширины. Что касается длины, то считается, что радиатор должен быть в длину не менее 70% от ширины оконного проема. При выборе длины на основе специальных расчетов по известным формулам можно подобрать высоту прибора таким образом, чтобы он обладал максимальной мощностью и теплоотдачей.

Если мы говорим о чугунных радиаторах, то при стандартной высоте 588 мм длина одной секции обычно составляет 93 мм, а глубина — 140 мм. Таким образом, выбирать необходимо из количества секций в батарее, которое колеблется в пределах от 7 до 10 штук.

Алюминиевые радиаторы обладают другими размерами. Обычно высота в данном случае 575…585 мм, длина одной секции — 80 мм, а глубина — 80…100 мм. Алюминиевые радиаторы, как правило, состоят из съемных секций, количеством которых регулируется. Как и длина, ведь этот параметр бывает критичен при установке радиатора в том или ином месте.

Биметаллические радиаторы являются одними из самых лучших. Однако их недостатком является высокая цена, которая повышается по мере увеличения размеров изделия. Как правило, они составляют: высота от 550 до 580 мм, глубина — 75…100 мм, длина одной секции 80…82 мм. Эти параметры справедливы для радиаторов со стандартной высотой.

Что касается так называемых низких батарей, то их размер на 10…20% меньше в зависимости от модели. Однако их существенным недостатком является потеря мощности примерно на ту же величину. Аналогично и с высокими батареями. Таким образом, при возможности устанавливайте радиаторы стандартной высоты, поскольку они обладают максимальной теплоотдачей.

Как правильно рассчитать размер

Выбор размера должен основываться в первую очередь на показателях теплоотдачи. Эту величину вы без труда найдете в технической документации к прибору. Как правило, в настоящее время выбирают радиаторы, состоящие из нескольких секций, количество которых выбирается в соответствии с необходимой мощностью. А она вычисляется в проекте при разработке системы отопления.

См. так же.

Размеры биметаллических радиаторов отопления. Особенности и виды радиаторов отопления

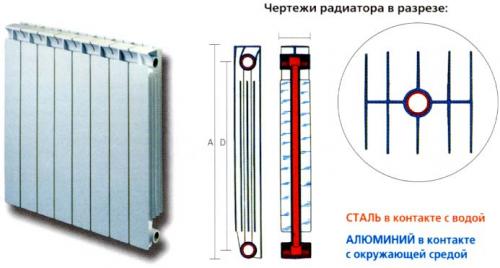

Биметаллические радиаторы отопления внешне очень напоминают обычные алюминиевые. Их прекрасный внешний вид дополняется плюсами как стали, так и алюминия. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым протекает теплоноситель, а также из алюминиевых панелей. Это позволяет эффективно обогревать помещение. Сталь довольно быстро нагревается потоками горячей воды, передавая свое тепло алюминию, а он, в свою очередь, нагревает воздух в комнате.

Оболочка из алюминия выполняет две роли: скрывает систему труб и делает биметаллический радиатор красивее, а также лучше распределяет тепло. И в отличие от стальных или чугунных батарей, биметаллические намного легче, поэтому монтаж выполнять куда проще.

Обратите внимание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте биметаллического радиатора. Модель может отличаться друг от друга, в зависимости от изготовителей и характеристик.

На полках магазинов можно найти две разновидности биметаллических радиаторов:

1. Биметаллические – батареи, которые имеют стальной сердечник из труб, что окружен оболочкой из алюминия. Их преимущество в том, что они очень прочные и исключают протечки. Такие модели выпускают компании из Италии (Global Style, Royal Thermo BiLiner). Даже отечественные компании из России, тоже выпускают данную продукцию. Один из представителей: Сантехпром БМ.
2. Полубиметаллические – их принято считать «полукровками», так как эти радиаторы имеют только стальные трубы, что усиливают вертикальные каналы. В таком случае алюминий немного будет соприкасаться с водой. Такие радиаторы отопления будут эффективнее отдавать тепло, примерно на 10%. А к тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.

Отопительный радиатор каждого вида имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше. Каждый хорош в чем-то своем. При этом важно учитывать, какой тип отопления используется – централизованный или индивидуальный. Например, технические характеристики биметаллических радиаторов делают изделия устойчивыми перед химией и некачественным централизованным теплоносителем. Если же говорить о повышенном давлении в системе, то лучше показывает себя алюминий, однако, он требует качественного теплоносителя. Одно ясно точно: если отопительная система состоит из старых труб, которым более 40 лет, преимущественно использовать прочные биметаллические батареи.

Батареи размер. Основные размеры чугунных батарей

Хотя главным критерием, который принят всеми изготовителями, считается межосевое расстояние, встречаются изделия, которые при одинаковом этом параметре имеют различия в высоте, глубине и широте.

Основные показатели:

• Межосевое расстояние достаточно разнообразно. Оно может варьировать от 220 мм до 900 мм.
• Высота чугунной батареи колеблется от 330 мм до 950 мм.
• Глубина равна 85-200 мм.
• Встречаются изделия с шириной от 45 мм до 100 мм.

Учитывая такой широкий диапазон, все изделия делятся на низкие чугунные радиаторы отопления, высокие и стандартные. В каждом из этих модельных рядов можно найти и привычные «гармошки», и изделия под старину, и шикарные дворцовые или в стиле модерн, или современные образцы с плоской наружной панелью.

Как правило, для низких моделей место находят в помещениях с панорамными окнами, или там, где слабые стены, например, из гипсокартона. Их межосевое расстояние не превышает 30 см, а высота равна 38.8 см. На отечественном рынке они представлены такими моделями, как МС-110 и 90. У современных низких аналогов основной показатель межосевого расстояния составляет почти 40 см. Самыми популярными являются изделия от таких производителей, как Bolton220 (Турция) и Viadrus (Чехия) – 34 см.

Высота чугунного радиатора стандартного размера опирается на межосевое расстояние 50 см. Если выбирать в квартиру привычного вида советскую «гармошку», то отечественные производители выпускают их под следующей маркировкой: МС-85 и 90, МС-110 и МС-140.

В этом сегменте чаще всего можно найти дизайнерские модели в старинном стиле. Стоят они дорого, но выглядят эффектно, и греют замечательно.

Не следует искать слишком высокий размер секции чугунной батареи. Хотя в новых устройствах вес вдвое меньше, чем в старых, все-таки выше 1 м радиаторов из этого металла не найти. В этом модельном ряду лидируют чугунные батареи от компании Demir Döküm (Турция). Их дизайнерские изделия отличаются оригинальностью, высочайшим качеством чугуна и высокой стоимостью.

Перед тем, как сделать выбор, следует тщательно изучить техпаспорт изделия и ознакомиться с основными его параметрами. Так как любому монтажу радиаторов предшествует расчет мощности по площади помещения, а их размер напрямую влияет на этот параметр, то следует сразу проверить все показатели, чтобы затем не докупать или не снимать секции.

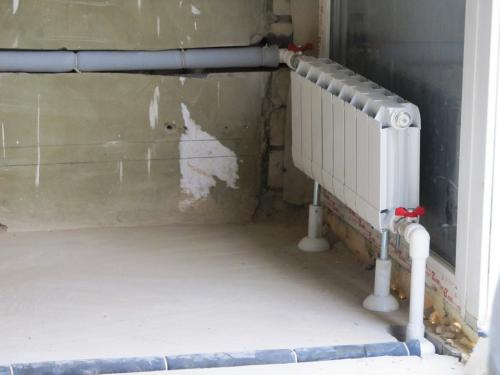

Длина радиатора относительно окна. Важность сохранения воздушного проема между стеной и батареей

Домашние мастера не всегда понимают необходимость сохранения определенного зазора между стеной, подоконником и полом. Но если пространства нет, это приведет к увеличению затрат на обслуживание отопительных приборов.

Причин для соблюдения правил установки батарей несколько:

• Для снижения прогрева наружной стены. Эта конструкция находится в постоянном контакте с внешней средой, температура которой в зимний период опускается до максимальных минусовых величин. Если зазора нет, тепло от задней стенки радиатора будет уходить на прогревание стены, а не помещения.
• Низкие теплоизоляционные показатели бетона, штукатурки не обеспечивают комфортную температуру в комнате. Материал буквально «высасывает» тепло из помещений. Поэтому важно просчитать нужное расстояние от стены до радиатора, дополнительно утеплить стену.
• Скопление конденсата. При закреплении батареи без соблюдения размера воздушного зазора, теплый воздух не будет обтекать радиатор, и подниматься, просушивая стекло. Это приведет к образованию капель влаги на окне, увеличению влажности и снижению теплоэффективности отопительного прибора.

Соблюдая положенное расстояние от батареи до стены, хозяин обеспечивает необходимую вентиляцию, которая отсекает потоки холодного воздуха от стены, окна и снижает траты на отопление.
