Размеры радиаторов отопления по высоте и длине. Что необходимо знать о размерах батарей отопления?

Размеры радиаторов отопления по высоте и длине. Что необходимо знать о размерах батарей отопления?

Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении.

Ошибка в выборе размеров радиаторов отопления приведет к чрезмерно низкой, или, наоборот, высокой температуре в обогреваемом помещении.

Зная размеры радиаторов отопления, их мощность и площадь помещения, где собираетесь их установить, несложно подсчитать оптимальное количество необходимых отопительных приборов. Выбор высоты радиатора отопления зависит от предполагаемого места установки. Зачастую батареи отопления устанавливаются под окном, поэтому для расчёта высоты радиатора отопления необходимо замерить расстояние от пола до подоконника. Так же все отопительные приборы должны находиться на одном уровне. По высоте радиаторы отопления подразделяются на три вида:

• Стандартная высота.
• Низкие радиаторы отопления.
• Высокие радиаторы отопления.

Длина радиатора зависит от количества секций.

Размеры чугунных радиаторов отопления

• Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
• Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
• Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.

Чугунные радиаторы отопления способны служить до 50 лет без замены

Размеры алюминиевых радиаторов отопления

• Стандартные размеры алюминиевых радиаторов отопления : высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
• Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
• Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.

Алюминиевые радиаторы отличаются хорошей теплоотдачей

Размеры биметаллических радиаторов отопления

• Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
• Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
• Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.

Стальные радиаторы отопления размеры. Виды радиаторов отопления в зависимости от материала изготовления.

Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы. Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.

Биметаллический радиатор – модификация алюминиевого радиатора. Они так же красивы и эргономичны, как алюминиевые. Отличаются наличием внутренних стальных элементов. Способны выдерживать давление до сорока атмосфер, имеют больший запас прочности. Неприхотливы к среде.

Чугунные радиаторы отопления старого образца совершенно не эстетичны. Красить их неудобно, но можно скрыть под специальными защитными экранами. Сейчас существуют более современные модели чугунных радиаторов усовершенствованного вида. Несомненный плюс чугунных радиаторов в их неприхотливости . Они способны служить до 50 лет без замены, им не страшна ни ржавая вода, ни наличие загрязнений. Минусом чугунного радиатора является низкая теплопроводность по сравнению с радиаторами, выполненными из современных материалов.

Стальные радиаторы отопления выпускаются двух видов: панельные, секционные и трубчатые. Панельные радиаторы недороги, неприхотливы, конструкция их про ста. Трубчатые радиаторы обладают очень высокой теплоотдачей и длительным сроком службы (до 25 лет). Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки. Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.

Стальной панельный радиатор

Мучаетесь вопросом о покупке водонагревателя, но не можете выбрать марку? Читайте в нашей статье, какойводонагреватель аристон купить.

Читайте интересную статью, как подключить алюминиевые радиаторы отопления тут.

Ширина алюминиевого радиатора. Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

1. КТ – это то количество тепла, которое требуется данному помещению.
2. S – площадь.
3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1.0, а в два кирпича = 0.85.
5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
   50% — коэффициент составляет 1.2;
6. 40% — 1.1;
7. 30% — 1.0;
8. 20% — 0.9;
9. 10% — 0.8.
10. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
    +35 = 1.5;
11. +25 = 1.2;
12. +20 = 1.1;
13. +15 = 0.9;
14. +10 = 0.7.
15. К5 указывает на корректировку при наличии наружных стен.Например:
    когда она одна, показатель равен 1.1;
16. две наружные стены – 1.2;
17. 3 стены – 1.3;
18. все четыре стены – 1.4.
19. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
    неотапливаемого чердака – коэффициент 1.0;
20. чердак с обогревом – 0.9;
21. жилая комната – 0.8.
22. К7 – это коэффициент, который указывает на высоту потолка в комнате:
    2.5 м = 1.0;
23. 3.0 м = 1.05;
24. 3.5 м = 1.1;
25. 4.0 м = 1.15;
26. 4.5 м = 1.2.

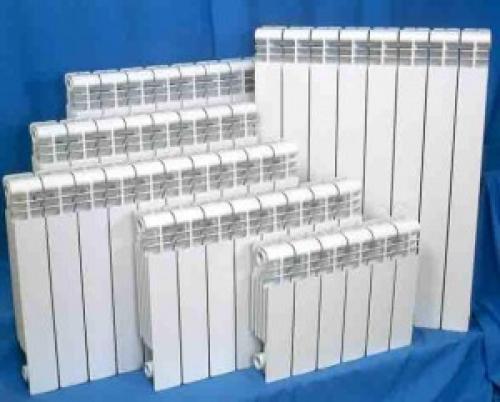

Размеры радиатора отопления. Нестандартные размеры радиаторов

Помимо стандартных приборов отопления на рынке широко представлены радиаторы и других типоразмеров. Они предназначены для использования в нетиповых зданиях или в целях придания помещению особенного стиля.

Различают следующие виды и габариты радиаторов

Низкие или маленькие радиаторы отопления отличаются высокой теплоотдачей на единицу площади поверхности, их вполне возможно разместить под низко расположенными подоконниками или в зданиях с витражным остеклением. К ним относят все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунные, так и алюминиевые или биметаллические.

Чугунные радиаторы отопления низкие горизонтальные преимущественно имеют размеры секций (Ш х Г х В) 93 х 140 х 388 мм, их теплоотдача составляет 106 ВТ при рабочем давлении 9 атм.Зарубежные производители выпускают и более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические компактные отопительные приборы выпускаются с широким спектром межосевых расстояний, ширина такой секции стартует с 40 мм, высота находится в пределах 150-450 мм. Глубина компенсирует компактность остальных габаритов и составляет 180 мм. Тепловая мощность варьируется от 80 до 140 ватт при рабочем давлении 25-35 атмосфер.

Алюминиевые радиаторы имеют схожие с биметаллическими размеры с подсоединительными расстояниями от 150 до 400 мм с шагом габарита 500 мм, тепловая мощность колеблется от 50 до 160 Вт.

Нормальное рабочее давление для них – 16 атмосфер, которое при опрессовке можно повышать до 24 атм. Следует отметить, что такие биметаллические и алюминиевые радиаторы отопления узкие горизонтальные не имеют протока воды по средним секциям, они прогреваются лишь за счёт теплопроводности от коллекторов, циркуляция при этом обеспечивается за счёт крайней проточной секции.

Встречаются радиаторы отопления высокие и узкие, которые используются в случаях потребности в большой теплоотдаче при невозможности в силу различных причин занять значительную длину стены. Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их секции 76 мм. при возможной высоте в границах 661-954 мм, глубина таких приборов достигает 203 мм. Рабочее давление составляет 10 атмосфер, а у наиболее крупногабаритных не может превышать 6 атм., теплоотдача же в зависимости от размеров составляет от 270 до 433 ватт.

Биметаллические радиаторы отопления узкие представляют собой в основном дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, их используют в частных домах с индивидуальным отоплением. Как правило, это не секционные, а монолитные конструкции. Если же брать секцию, то примером её размера может быть (Ш х Г хВ) 80 х 95 х 880 мм. при рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более 6 атм.

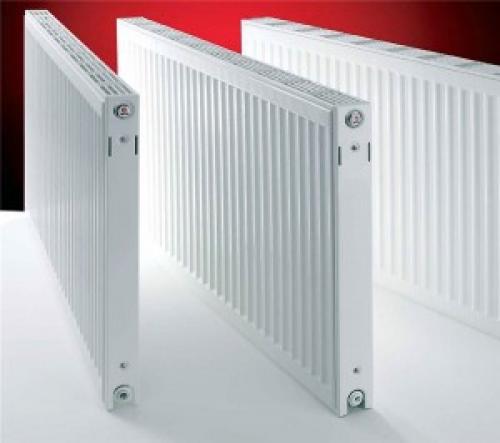

Для желающих наиболее эффективно использовать площадь помещения на рынке представлены радиаторы отопления плоские, отличающиеся меньшей глубиной. Их выбор не так велик, как у вышеперечисленных отопительных приборов. Продаваемые тонкие радиаторы отопления могут быть только алюминиевыми. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт. К плоским радиаторам можно отнести и панельные, глубина которых составляет 60 мм.

Радиаторы узкие размеры. Высокие радиаторы

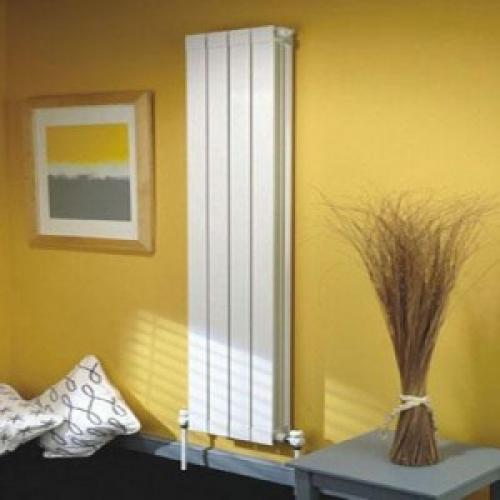

Когда подбор радиатора по размерам ограничен по причине недостатка места для размещения стандартного прибора, предпочтение отдается высоким и узким батареям, поскольку эти модели имеют ограниченную ширину.

Чугунные радиаторы. В отличие от отечественных изделий из чугуна стандартных габаритов, среди зарубежной продукции можно встретить дизайнерские приборы, высота которых необычна для российских потребителей. Например, линейка чугунных радиаторов Demrad Retro.

Их размеры следующие:

• высота секции при ширине 76 миллиметров варьируется в пределах 661 – 954 миллиметра;
• глубина – 203 миллиметра.

Рабочее давление – 10 атмосфер, испытывают их при 13 атмосферах.

У самых габаритных секций тепловая мощность достигает 270 ватт. При этом узкие радиаторы отопления размеры по высоте могут иметь 2400 миллиметров. Рабочее давление ограничивается 6 атмосферами. Большая высота способствует солидной теплоотдаче радиатора отопления. при дельте температур, равной 70 градусам, она достигает даже более 433 ватт.

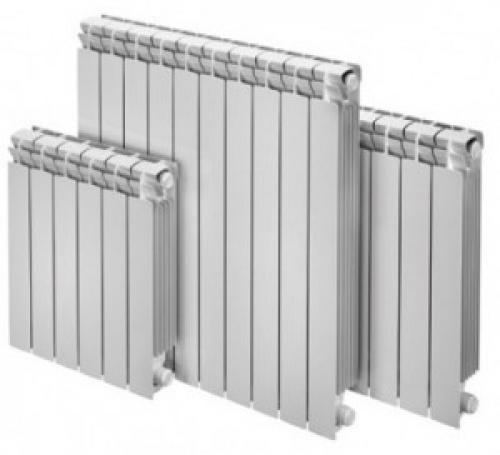

Алюминиевые радиаторы . Обычно у высоких радиаторов из алюминия подводку располагают снизу, чтобы трубы сделать незаметными.

Биметаллические радиаторы . В основном модели высоких и узких биметаллических радиаторов представляют собой оригинальные дизайнерские конструкции, а соответственно у них все размеры нестандартны. В основном эти изделия редко бывают секционными – они, как правило, монолитны.

Примером таких отопительных приборов является радиатор модели Sira RS-800 BIMETALL, имеющий следующие параметры:

• высота секции 880 миллиметров;
• глубина 95 миллиметров;
• длина 80 миллиметров.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/shirina-odnoy-sekcii-alyuminievogo-radiatora-razmery-radiatorov-otopleniya

Размеры радиаторов отопления алюминиевых. Размеры радиаторов отопления

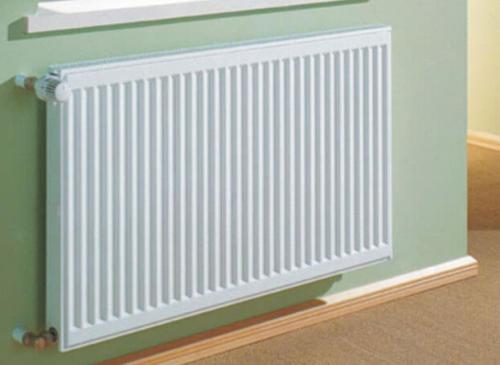

Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.
