Сколько литров воды в советской чугунной батарее. Сколько литров воды в 7-секционной чугунной батарее?

Сколько литров воды в советской чугунной батарее. Сколько литров воды в 7-секционной чугунной батарее?

Сколько литров воды в 7-секционной чугунной батарее?

Несмотря на то, что чугунные батареи становятся менее популярными, во многих домах они по прежнему используются.

Рассчитывая теплоотдачу такого радиатора, важным показателем является объем воды в чугунной батарее в целом и вместимость воды в 1 секции такой батареи.

В чугунных батареях старого образца МС-140 вместимость воды в 1 секции равняется 1,45 литрам. Поэтому не сложно рассчитать, что семисекционная батарея обладает вместимостью 10,15 литров (10•1,45). Вместимость такой семисекционной батарея равна 10 литрам 150 миллилитрам воды.

Такой расчет будет верным для батареи модели МС-140.

Если взять в расчет другую батарею, к примеру ЧМ1, то у неё 1 секция вмещает до 0.9 литров. Тогда 7•0.9=6,3 литра. Вместимость такой семисекционной батарея равна 6 литрам 300 миллилитрам воды.

Производителей чугунных радиаторов довольно много, но каждый из них в технических характеристиках к изделию указывает не только тепловую мощность отдельной секции, но и объём теплоносителя.

Если речь идёт о «классике» Советские чугунные радиаторы, то в одной секции 1,5-ь литров теплоносителя (вода, антифриз), далее математика:

1,5 х 7 = 10,5 й литров в семи секциях.

Важно учитывать не только форму секции чугунного радиатора, но и его (радиатора) высоту, это тоже влияет на объём жидкости в одной секции.

Если говорить ориентировочно о всех современных чугунных батареях, то в среднем в одной секции 0,8-ь литров теплоносителя, значит в семи секциях 0,8 х 7 = 5,6-ь литров.

Уровень теплоотдачи у современных чугунных радиаторов выше (лучше), если сравнивать с Советскими образцами.

Плюс чем меньше теплоносителя, тем быстрее прогревается батарея в целом, да и уровень энергозатрат снижается и заметно.

Сколько м2 в 1 секции чугунного радиатора. Площадь секции чугунного радиатора

Старые чугунные батареи могут разочаровать эстетов своим непривлекательным видом, который возник из-за выцветания, трещин и отставания масляной краски. Когда только такой краской выполняли покраску радиаторов из чугуна. Конечно, непривлекательный вид не является нерешаемой проблемной, ведь красоту отопительного устройства можно легко вернуть, окрасив поверхность чугунной батареи.

Расчет площади радиатора

В самом начале нужно выяснить, сколько грунтующего раствора и краски нужно использовать для покраски батареи. Это можно узнать, вычислив площадь радиатора отопления. Далее смотрят на рекомендации, указанные на банке с краской.

В них всегда указывается, сколько краски может пойти на 1 кв. м . Самостоятельно измерить площадь батареи невозможно. Это не нужно делать, ведь производители указывают площадь поверхности нагрева секции.

Поскольку прогревается каждый квадратный сантиметр секции, то эта площадь и площади всей поверхности секции.

Одно ребро батареи МС-140-500 имеет площадь 0,244 кв. м. Модификация этой модели с межосевым расстоянием 300 мм имеет секции с площадью 0,208 кв. м.

Чтобы определить общую площадь поверхности чугунной батареи, необходимо:

• Узнать название модели установленной батареи и желательно производителя (это потому, что секции, выпущенных производителями одних и тех же моделей, имеют разную глубину и ширину).
• Установить площадь нагрева 1 ребра .
• Умножить количество секций на площадь. Если в радиаторе МС-140-500 является 10 ребер, то площадью поверхности будет 2,44 кв. м.

Сделав расчет, определяют количество состава и грунтовки, покупают их и выполняют покраску. Краску следует брать с запасом, ведь каждый наносит слой с разной толщиной.

Подготовительные действия

Они предусматривают очистку поверхности от грязи и старой краски. Подготовка происходит следующим образом:

Вытирают пыль с помощью влажной тряпки. Протереть нужно очень хорошо. В ямках не должно остаться грязи. Чтобы протереть тяжелодоступные места, тряпку продвигают между ребрами и тянут вперед-назад.

Избавляются от старого слоя краски. Это можно сделать химическим или физическим способом. Первый предполагает использование растворов Dufa, Б52, СП-6, АСЕ. Правда, они бессильны против масляных составов, сделанных в 50-х годов ХХ века.

Физический способ заключается в использовании дрели с закрепленной на ней металлической щеткой. Также можно использовать наждачную бумагу и напильник . Если использовались химические вещества, то чугун придется зачистить металлической щеткой, насаженной на дрель.

Ржавые места обрабатывают наждачной бумагой.

Наносят слой грунтовки. Конечно, она должна выдерживать высокие температуры и соответствовать типу краски. Будет лучше, если марка обоих будет одинаковой.

Ее можно проводить любым типом состава . но при одном условии: раствор должен быть устойчив к высокой температуре . Иначе обновленный вид продержится недолго.

Окрасrу поверхности батареи отопления делают с помощью обычной или изогнутой кисти. Конечно, в начале на руки надевают перчатки и рядом размещают марлю, поролон или ветошь. Ими можно будет стереть краску, которая потекла по ручке кисти.

Процесс окрашивания таков:

• Гибкой кистью обновляют вид труднодоступных мест (они находятся между трубами секций). В некоторых частях кисть не коснется чугуна. Спасти может марля, сложенная в жгут. Ее помещают между секциями, на середину наносят краску и далее по очереди тянут за концы. Так, краска хоть как-то ляжет на сплав.
• Красят верх и легкодоступные места.
• Всегда движутся сверху вниз. Лучше краску наносить несколькими слоями, чем одним толстым.

:

Размеры чугунных радиаторов в зависимости от их типа Технические характеристики чугунных радиаторов отопления Расчет мощности стальных радиаторов Преимущества и главные нюансы чугунных печей длительного горения

Площадь отопления секции чугунного радиатора отопления?

Производим расчет количества секций чугунных радиаторов отопления в доме. Тепловая мощность уже получена и составляет около 2350Вт на комнату. Теперь нужно подобрать необходимое количество чугунных радиаторов отопления. Как это делается? Как правильно рассчитать необходимое количество секций?

Сколько литров в секции батареи. Для чего нужно знать количество воды в батарее

Данная величина используется для теплотехнических расчетов. Причем преимущественно для схем с алюминиевыми радиаторами. Для чугунных моделей внутренний объем батареи отопления не так важен. Потому что вес радиатора из чугуна и аналогичного по размеру из алюминия может отличаться вдвое-втрое.

Чем больше масса батареи, тем выше ее тепловая инертность и мощность. Соответственно объем радиатора отопления влияет на три характеристики:

1. Мощность батареи. Больше емкость – больше габариты и теплоотдающая наружная поверхность.
2. Планируемая скорость движения потока и количество перекачиваемой через радиатор горячей воды.
3. Общее количество воды в системе отопления.

Последние две являются базовыми для расчета мощности котла. По сути, определить мощность и эффективность нагрева помещения можно, зная, сколько воды в алюминиевом радиаторе отопления.

Как влияет объем воды в радиаторе на работоспособность котла отопления

Любой котельный агрегат рассчитан на прокачку горячей воды с определенной скоростью, и главное – на определенное количество теплоносителя в системе. Популярные настенные газовые котлы индивидуального отопления не могут работать с малогабаритными алюминиевыми радиаторами, так как объем воды в системе получается меньше, чем предусмотрено безопасным минимумом.

Кроме того, алюминиевые секции из-за небольшой тепловой инерции не накапливают энергию, как чугунные. Это означает, что скорость водяного потока внутри контура будет выше, а сам котел станет включаться/выключаться чаще, чем на чугунных регистрах или радиаторах с большим объемом. Соответственно ресурс оборудования вырабатывается быстрее, автоматика ломается.

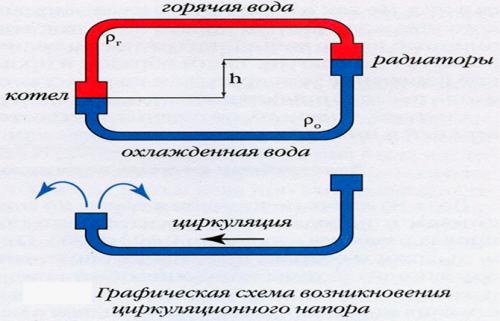

Для гравитационных (самоточных) систем отопления использование алюминиевых радиаторов с малым внутренним объемом может быть также неэффективным из-за низкой скорости движения воды. Это значит, что какая-то часть помещений дома будет отапливаться полноценно, а часть останется с холодными батареями.

Вода – транспортировщик тепла

Нельзя сказать, что радиаторы с большим емкостью идеально подойдут для системы отопления, а с малым – лучше не использовать. Рассеивание тепла в доме должно планироваться исходя из скорости движения теплоносителя, внутреннего объема и температуры воды.

Например, котел в состоянии выдать определенное количество горячей воды, которая будет прокачиваться через контур отопления всюду с одинаковой скоростью.

В помещениях, где требуется повышенная теплоотдача, устанавливают радиаторы отопления с большим объемом. В тех местах, где нужно слегка подогреть воздух в комнате (прихожая, коридор), достаточно секции с малым объемом. Кроме того, алюминиевые радиаторы с увеличенным внутренним объемом, равно как и чугунные батареи, намного медленнее нагреваются и медленнее остывают.

Сколько литров в батареи. Батареи из чугуна старого и нового образца

Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

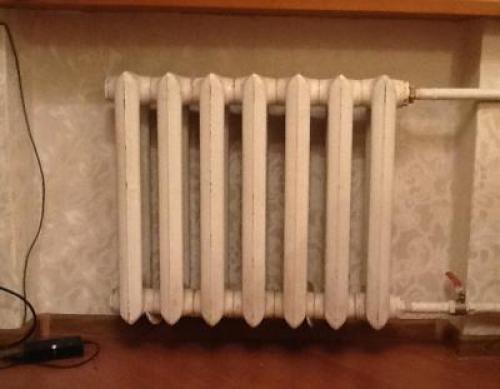

• Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.
• Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.

Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.

У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:

• Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
• Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
• Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.

Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.

Сколько литров воды в чугунной батареи старого образца. Работаем с документацией

Ответ на вопрос, сколько же воды вытекает из трубы «А», вернее, должно туда поступить, обычно кроется в техническом паспорте радиатора и котла. С трубами немного сложнее, но не смертельно – зная их внутренний диаметр, на нашем сайте можно найти подробную таблицу о количестве воды в литрах/кубометрах на погонный метр. То же самое можно сказать о данных по объему топливного котла или батарей.

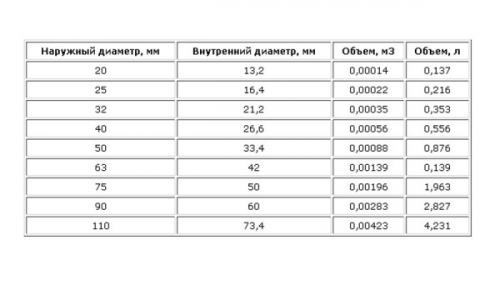

Данные по внутреннему объему труб

Зная наполняемость каждого метра трубы, узнать совокупный «трубный» объем теплоносителя элементарно – табличную цифру умножить на количество метров. Для этого необязательно ползать с рулеткой по всему дому, а воспользоваться проектным планом и линейкой.

Обратите внимание!

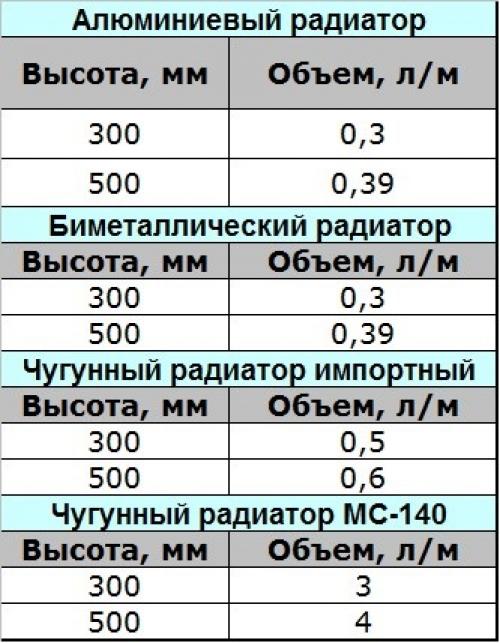

В интернете таблица объема воды в радиаторе отопления выглядит даже удобнее.

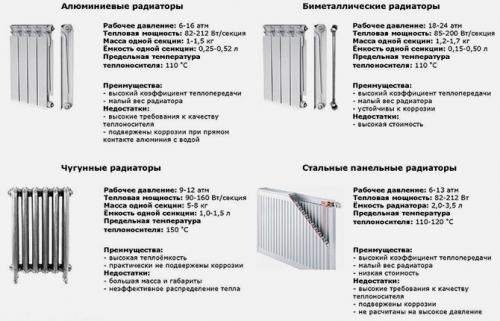

В ней может сравниваться вместительность радиаторов из разных материалов, что даст вам возможность выбрать подходящий вариант.

Объем воды не зависит от типа радиатора

Из представленной таблицы видно, что объем воды в секции биметаллического радиатора и алюминиевого один и тот же. Так что материал не имеет значение, главное габариты отопительного прибора.

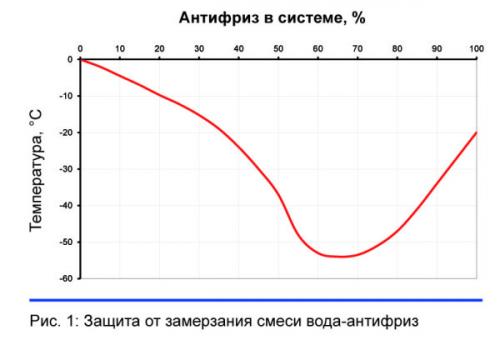

Непостоянное проживание в доме обязывает хозяев использовать антифриз. Поскольку это удовольствие не из дешевых (цена за 10 л отечественного пропиленгликоля «Технология уюта» достигает тысячи рублей), необходимо точно знать количество незамерзайки. Определив крайний минусовой порог для системы отопления, вещества смешиваются в определенной пропорции.

Обратите внимание!
Нельзя доливать антифриз в систему отопления, изготовленную из оцинкованных труб.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/skolko-vody-v-odnoy-sekcii-chugunnogo-radiatora-otopleniya-tehnicheskaya-harakteristika

Сколько литров в чугунной ванне. Сколько литров воды входит в ванну

Каждый человек при принятии душа или ванны задумывался сколько вмещается в стандартную чугунную, акриловую или стальную ванны. Рассмотрим сколько литров входит в различные типы ванн и приведём примеры для расчёта.

Виды и объём ванны

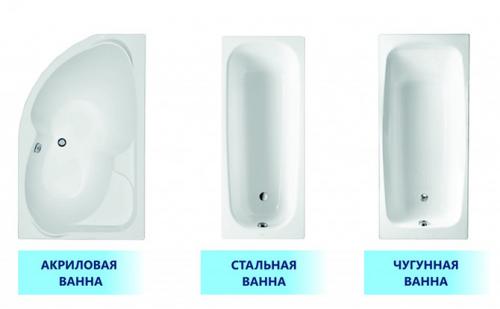

По материалу ванны разделяются на:

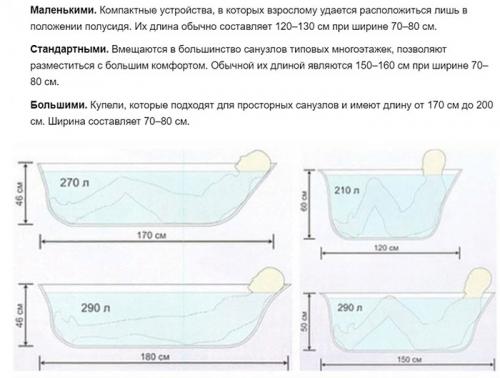

По размерам(120, 150, 170, 180 см) и объёму:

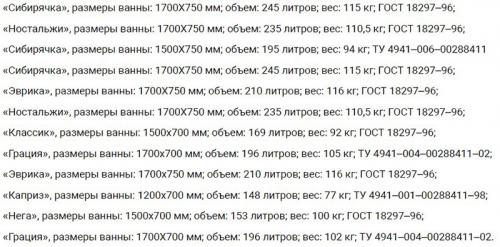

Объём ванн по видам

Объём своей ванны можно найти в паспорте или в надписях на коробе и плёнке в которую она была упакована.

Расчёты

Первый способ очень прост, но трудоёмок наберите ванну при помощи ведра у которого вы знаете точный объём.

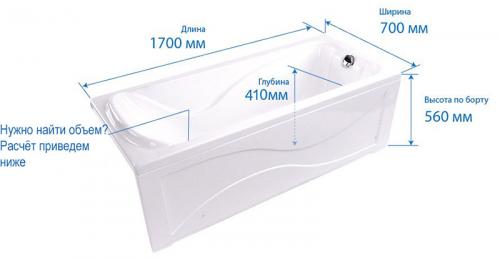

Второй способ, простая формула для расчёта объема из математики, а точнее геометрии:

V=L*S*H,

где:

• V – объём который нужно найти в литрах,
• L – длина,
• S – ширина обозначена буквой,
• Н – высота обозначена буквой.

Все расчёты лучше производить в дециметрах, т.к. 1 литр равняется 1 дециметру.

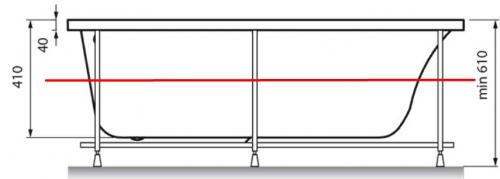

Сначала переведем все значение в дециметры: 1700 мм = 17 дц, 700 мм = 7 дц, 410 мм = 4,1 дц. Все эти значение не очень подходят, потому что длину и ширину мы берём по краям наружной стороне ванны, а не по внутренней где находиться сама купель, поэтому все размеры можно уменьшить, мы уменьшим на 1 дц, кроме высоты(вы должны измерить сами).

Теперь сделаем расчёт по формуле: V = 16*6*4,1 = 393,6 литров

Не забывайте что все расчёты были грубыми, т.к мы брали высоту по бортикам ванны, не вычитали собственную массу.

Для более точного расчёта:

1. Уменьшите высоту.
2. Вычтите свою массу.
3. Уменьшите длину и ширину(смотрите свои размеры) или снимите размеры(длинни и ширину) с середины ванны(как показано красной линией на схема ниже).

Сколько литров воды в алюминиевой батарее. Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом

Существует много причин, из-за которых вам может потребоваться узнать объем воды в радиаторе отопления. Самый простой способ – посмотреть в спецификации, инструкции или другой документации к изделию. Но что делать если ее нет?

Из этой статьи вы узнаете, сколько литров воды в одной секции радиатора отопления в зависимости от его модели и габаритов. Также мы расскажем, как рассчитать этот показатель для нестандартных моделей.

Сколько воды в одной секции чугунного радиатора отопления

Чугунные батареи отличаются по высоте секций, глубине, мощности и весу. Например, у модели МС 140-500 высота 50 мм, а глубина – 140 мм. В основном на объем воды в чугунной секции радиатора влияет его высота.

Наиболее распространенной остается серия МС. В зависимости от производителя объем теплоносителя может меняться, поэтому есть небольшой разброс.

Объем одной секции марки МС (в литрах)

• МС 140-300 – 0,8-1,3;
• МС 140-500 – 1,3-1,8;
• МС-140 – 1,1-1,4;
• МС 90-500 – 0,9-1,2;
• МС 100-500 – 0,9-1,2;
• МС 110-500 – 1-1,4.

Большой популярностью пользуются чугунные батареи серии ЧМ. Маркировка модели указывает на количество каналов, высоту и глубину секции.

Например, ЧМ2-100-300 имеет высоту 300 мм, глубину 100 мм, а вода в ней циркулирует по двум каналам.

Объем воды в одной секции марки ЧМ (в литрах)

• ЧМ1-70-300 – 0,66;
• ЧМ1-70-500 – 0,9;
• ЧМ2-100-300 – 0,7;
• ЧМ2-100-500 – 0,95;
• ЧМ3-120-300 – 0,95;
• ЧМ3-120-500 – 1,38.

Приведенные ниже данные соотносятся с характеристиками других производителей. Чтобы не рисковать можно использовать их, добавив 20-процентный запас прочности.

Объем воды в одной секции алюминиевого радиатора

Существуют десятки производителей алюминиевых батарей отопления, изделия каждого из них отличаются конструкцией и размерами внутренних каналов. Поэтому можно только приблизительно сказать, сколько воды в одной секции алюминиевого радиатора.

Основное отличие моделей в высоте, поэтому приводим список наиболее распространенных размеров (данные указаны в литрах):

• 350 мм – 0,2-0,3;
• 500 мм – 0,35-0,45;
• 600 мм – 0,4-0,5;
• 900 мм – 0,6-0,8;
• 1200 мм – 0,8-1.

Для нестандартных размеров можно использовать формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.8

Результат будет примерным, но, если под рукой нет спецификации к оборудованию, можно пользоваться полученным значением. Так вы сможете определить сколько воды в одном ребре алюминиевой батареи с погрешностью не более 20%.

Отметим, что емкость алюминиевого радиатора отопления со временем может уменьшаться за счет появления коррозии. Она образуется из-за воды с плохими показателями щелочности или кислотности. Также объем жидкости в алюминиевом радиаторе может быть уменьшен из-за заиливания.

Как и в случае с алюминиевыми, существует много вариантов производителей и марок биметаллических батарей отопления. Точно так же отличается их строение, внешний вид, диаметры каналов.

Объем воды в биметаллическом радиаторе зависит от его высоты и составляет (в литрах):

• 35 см – 0,1-0,15;
• 50 см – 0,2-0,3;
• 60 см – 0,25-0,35;
• 90 см – 0,3-0,5;
• 120 см – 0,4-0,6.

Чтобы подсчитать объем секции биметаллического радиатора нестандартной высоты используйте формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.35

Так вы получите ориентировочное значение, которое может колебаться в пределах 20%.

Объем воды в радиаторе отопления таблица

Тип радиатораВысота (мм) / модельМинимальный объем секции (л)Максимальный объем секции (л)

Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.

При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!
