Сколько литров воды входит в одну секцию чугунной батареи. Мощность чугунного радиатора

Сколько литров воды входит в одну секцию чугунной батареи. Мощность чугунного радиатора

Мощность радиатора любого типа принято выражать в мощности одной секции, если батарея составляется из них, либо отдельным совокупным значением в случае с пластинчатыми радиаторами. Чугунные радиаторы комплектуются из отдельных секций. Одна секция имеет мощность около 0.15 кВт (150 Вт). Это значение может незначительно варьироваться в зависимости от геометрии литья секции. Мощность отдельной секции прямо пропорциональна площади ее поверхности. Для типовых изделий из чугуна значение площади одинаково. Но в настоящее время представлено множество новых моделей чугунных радиаторов, которые имеют разную форму и, соответственно, площадь.

Схема монтажа чугунных радиаторов отопления.

Классические изделия из чугунного литья выделяют 150 Вт тепловой мощности при следующих условиях. Температура в помещении должна отличаться от температуры теплоносителя на 50 градусов Цельсия. Например, если в комнате 20 градусов, то температура теплоносителя равняется 70 градусам. При соблюдении этой разницы температур мощность секции будет равна заявленной. Иногда заявленную мощность указывают при разнице температур 70 градусов. Это не будет корректным значение, так как далеко не всегда температура теплоносителя позволяет добиться этой разницы. Батарея с одной и той же настоящей мощностью может иметь разные значения в паспорте из-за условной разницы температур. В результате можно ошибиться при расчете количества секций. Теплоотдача должна быть рассчитана в соответствии с особенностями помещения. Количество окон, количество дверей, угловое расположение оказывают прямое влияние на то, какая требуется теплоотдача.

В среднем 1 обычная комната, которая имеет площадь около 15 кв.м, потребует 10 чугунных секций для комплектации батарей. Каждое дополнительное окно потребует 1 или 2 дополнительных секции батарей. Конкретно это зависит от применяемых стеклопакетов в конструкции окна. Если площадь помещений более 20 кв.м, то лучше установить две батареи с нужной суммарной мощностью.

При расчете параметров отопления следует знать, что чугунные радиаторы выделяют около 80% тепла конвективным путем и 20% посредством инфракрасного излучения. Поэтому месторасположение батареи должно выбираться рядом с окном или под ним, в результате теплоотдача улучшится из-за повышенной циркуляции воздуха в этих местах.

Схема подключения чугунных радиаторов отопления.

При выборе типа батарей часто отдают предпочтение тем или иным моделям, отталкиваясь лишь от указанной мощности секции. Это не всегда правильно. Более слабая теплоотдача, по сравнению с алюминиевыми изделиями, нивелируется длительным сроком службы и надежностью чугунных радиаторов. Теплоотдача биметаллических батарей практически такая же, но они подвержены коррозии значительно сильнее, чем чугунные.

Часто приходится слышать о том, что чугунный радиатор имеет больший внутренний объем по сравнению с другими типами и в результате приходится потреблять большее количество энергии для отопления в частных домах. Это неверно. Объем 1 радиатора из чугуна #8212 около 4 литров. Конечно, это превышает значение объема у изделий из других материалов. Но чем больше нагрето воды, тем больше будет отдано тепла, то есть система отопления, состоящая из чугунных радиаторов, имеет большой объем и потребует больше тепловой энергии для ее нагрева, но отдавать тепло в помещение тоже будет долго. 1 нагретая батарея выделит определенное число кВт по мере остывания воды. Недостаток только в том, что такая система инертная и достаточно тяжело точно регулировать температуру в помещении, так как процесс разогрева и остывания удлиняется. В квартирах с централизованным отоплением этот недостаток отсутствует по причине изношенности котельных и теплосетей, что в результате не позволяет приготавливать теплоноситель нужной температуры. Площадь помещения можно с успехом обогревать с некоторой заданной точностью, используя термостатный кран.

Батарея мс-140. Минусы чугунной батареи

Многие отмечают, что котлу в самом начале нужно работать под серьезной нагрузкой и без пауз. В этом виновата высокая теплоемкость чугуна. И системе нужно проскочить инертность тепла. А на это уходит очень много энергозатрат. Но это начинает компенсироваться уже на этапе включения в работу автоматики. Поскольку материал дольше сохраняет тепло, паузы между включениями котла увеличиваются.

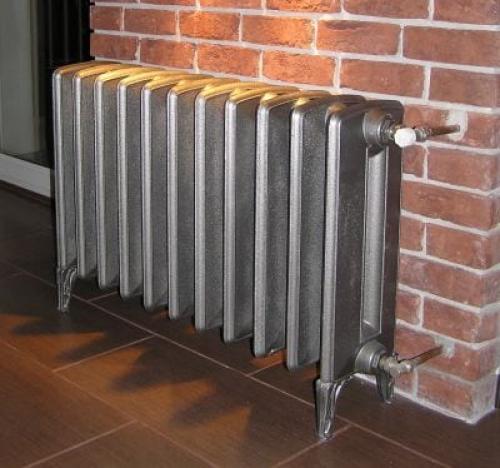

Радиатор под старину Источник prom.st

Находятся и очень серьезные минусы. При высокой твердости и прочности, чугун остается хрупким и непластичным материалом. Достаточно точного и сильного удара, чтобы расколоть изделие. Также оно боится резких перепадов температур.

Подобное считается маловероятным, но прецеденты были. Если в разогретую до максимума батарею сразу запустить холодную воду, стенки изделия треснут. Это также может произойти, если теплоноситель внутри батареи замерзнет.

Вторым серьезным недостатком считается значительная масса. Даже 1 секция радиатора МС 140 доходит до 7,5 кг. Десятисегментную батарею способны поднять лишь два физически здоровых мужчины. А если внутри системы остается теплоноситель, то демонтаж сильно усложняется.

Поэтому для установки требуются усиленные крепления в виде мощных крюков, а лучше кронштейнов. Но и они могут быть бессильны, если перегородка окажется хлипкой. Поэтому перед креплением конструкции на стену, проверяется прочность последней.

Кронштейны для крепления Источник prom.st

Нередки случаи, когда из-за невозможности монтажа на слабую перегородку, радиаторы чугунные МС-140-500, технические характеристики которых в этом случае роли не играют, приходится устанавливать прямо на пол. В этом случае используют специальные подставки. Но есть конструкции (значительной длины), у которых на крайних элементах уже предусмотрены ножки.

В продажу радиаторы в основном поступают только с грунтовочным внешним покрытием. Поэтому доводка до эстетической составляющей выполняется самостоятельно. Находятся потребители, для которых подобная операция считается сложной. К тому же ее необходимо регулярно обновлять. Желательно один раз в пять лет.

Но производители и тут идут навстречу даже таким пожеланиям. И сегодняшний рынок предоставляет чугунные изделия уже с многослойной окраской. Естественно, что их цена значительно выше. А еще выпускается литье с декоративным орнаментом под старину. Такие вещи считаются даже эксклюзивными.

Импортные конструкции

Следует отдельно сказать о чугунных радиаторах западного производства. У них есть одна особенность. Секции обогревателя выплавляются намного меньшего размера, чем отечественные. Но они выделяют столько же тепла, что и наши крупные ячейки.

Европейская чугунная конструкция Источник prom.st

Чугун для производства берется почти такой же. А вот технологии разительно отличаются. За бугром они требуют больших капиталовложений. Но зато внутренняя поверхность у батареи получается гладкой. Поэтому теплоноситель буквально скользит по ней, не испытывая сопротивления. Это позволяет пропустить через радиатор большее количество воды. А повышенная циркуляция – это впитывание лишнего тепла и увеличение мощности у батареи.

Ярким примером выступают чугунные радиаторы чешского производства. При компактных размерах, мощность одного сегмента достигает 0,14 кВт. А ведь в него помещается только 0,8 литров теплоносителя. Даже лучшие образцы отечественного производства с таким же объемом не могут выделить больше тепла, чем 0,102 кВт.

Особенности батарей марки МС-140

На сегодняшний день для продажи в специализированных магазинах выпускают чугунные обогреватели с четырьмя, семи и десятью секциями. Но поскольку конструкция разборная, существует возможность собрать радиатор с любым количеством сегментов.

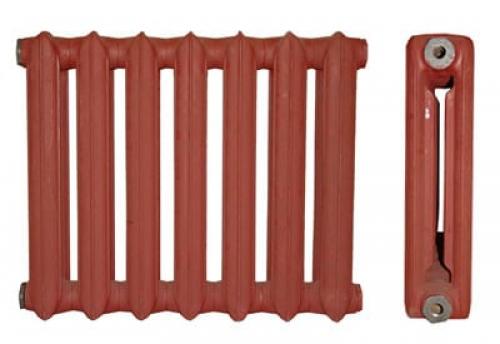

МС 140 Источник prom.st

Разберем маркировку, которую имеют чугунные радиаторы МС-140-500: технические характеристики последних двух цифр и буквенные обозначения. Число 140 показывает глубину сегмента в миллиметрах. А цифра 500 (мм) говорит о расстоянии между осями. Еще встречается значение 0,9. Оно указывает на позволенное давление воды. А в самом конце маркировки можно встретить цифру, отмечающую число ячеек в батарее. И чаще всего в документах проходит такая маркировка: МС-140-500-0,9-7.

За буквы МС уже годами ведутся споры. Вариантов расшифровки несколько. Кто-то говорит о городах. Например, о том, что первая продукция выпускалась на одном из заводов Москвы. Но приемлемых версий всего две. «Модифицированный Стандарт» и «Много Секционный». Последняя более правдоподобная.

Кроме секций с глубиной в 140 мм еще выпускают сегменты с меньшими размерами – 110 и 90 миллиметров. Также есть модели и с другой высотой между осями. Всего в 300 мм. Такие конструкции более компакты, но у них куда меньшая теплоотдача.

Советские чугунные батареи, характеристики. Радиаторы отопительные чугунные ГОСТ 8690. Вес секции чугунного радиатора М-140, М-140 АО, РД-90, РД-26. Размеры и технические характеристики.

радиаторы отопительные чугунные гост 8690. вес секции чугунного радиатора м-140, м-140 ао, рд-90, рд-26. размеры и технические характеристики.

отопительные приборы используют для обогрева поверхности помещения. поверхность нагрева считается в эквивалентных квадратных метрах.

принято называть поверхность нагрева, которую обогревает отопительный прибор. Эта поверхность отдает 435 ккал/ч тепла при разности средних чисел температур теплоносителя и воздуха 64.5°. Через прибор проходит 17.4 кг/ч воды, при этом подача теплоносителя в прибор происходит по схеме «сверху-вниз».

Радиаторы отопительные чугунные ГОСТ 8690.

Классификация по типу радиатора:

— высокий (расстояние между ниппельными отверстиями 1000 мм, полная высота 1100 мм);

— средний (расстояние между ниппельными отверстиями 500 мм, полная высота 600 мм);

— низкий (расстояние между ниппельными отверстиями 300 мм, полная высота 400 мм);



Размеры и технические характеристики чугунных радиаторов.

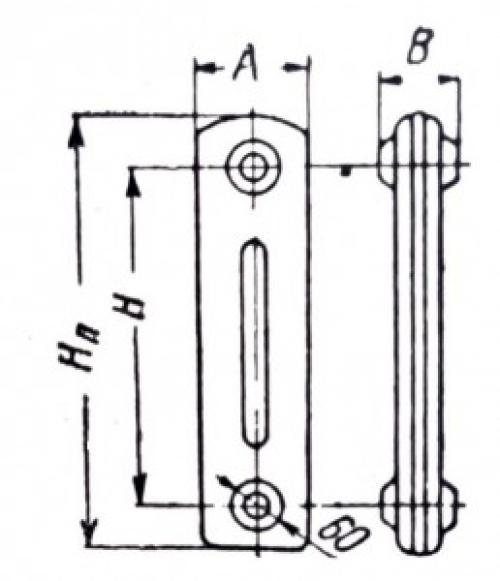

Рис.1. Секция радиатора чугунного ГОСТ 8690.

Вес секции чугунных радиаторов отопления моделей М-140, М-140 АО, РД-90, РД-26.

Таблица 1. Основные технические характеристики и размеры чугунных радиаторов по ГОСТ 8690.

Модель радиатора

Поверхность нагрева секции

Внутренний объем, л

Размеры, мм

Средний вес, кг (с ниппелями и пробками)

Данные радиаторы рассчитаны на рабочее давление до 6 кгс/см.

Каждый радиатор должен снабжаться четырьмя пробками, две из них будут глухие с левой резьбой, а другие две с отверстиями и правой резьбой. На пробках нарезается внутренняя трубная резьба ¾ или ½ ʺ на выбор заказчика.

Радиаторы поставляются заказчику с одноразовым грунтовым покрытием под окраску.

Источник: https://alyuminievye-batarei.aystroika.info/stati/skolko-litrov-v-chugunnoy-bataree-dostoinstva-chugunnyh-radiatorov-otopleniya

Сколько литров воды в чугунной батареи старого образца. Батареи из чугуна старого и нового образца

Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

• Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.
• Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.

Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.

У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:

• Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
• Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
• Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.

Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.

Сколько литров воды в алюминиевой батарее. Технические аспекты алюминиевых батарей

Для обустройства автономной системы отопления необходимо не только выполнить монтажные работы в соответствии с действующими нормативами, но и правильно выбрать алюминиевые радиаторы. Это возможно сделать только после тщательного изучения и анализа их свойств, конструктивных особенностей, технических характеристик.

Классификация и конструктивные особенности

Производители современного отопительного оборудования изготавливают секции алюминиевых радиаторов не из чистого алюминия, а из его сплава с кремниевыми добавками. Это позволяет изделиям придать устойчивость к коррозии, большую прочность и продлить срок их службы.

Сегодня торговая сеть предлагает широкий ассортимент алюминиевых радиаторов, отличающихся по своему внешнему виду, которые представленными такими изделиями как:

• панельные;
• трубчатые.

По конструктивному решению отдельно взятой секции, которые бывают:

• Цельными или литыми.
• Экструзионными или составленными из трех отдельных элементов, внутренне закрепленных между собой болтами с поролоновыми или силиконовыми прокладками.

Также различают батареи и по габаритам.

Стандартных размеров с шириной в пределах 40 см и высотой, равной 58 см.

Низкие, высотой до 15 см, что дает возможность устанавливать их на очень ограниченных пространствах. В последнее время производители выпускают алюминиевые радиаторы этой серии «плинтусного» исполнения с высотой от 2 до 4см.

Высокие или вертикальные. При небольшой ширине, такие радиаторы в высоту могут доходить до двух или трех метров. Такое рабочее расположение по высоте, помогает достаточно эффективно обогреть большие объемы воздуха в помещении. Кроме этого, такое оригинальное исполнение радиаторов выполняет дополнительно и декоративную функцию.

Срок службы современных алюминиевых радиаторов определяется качеством исходного материала и не зависит от количества составляющих его элементов, их размеров и внутреннего объема . Производитель гарантирует их стабильную работу при правильной эксплуатации до 20 лет.

Основные рабочие характеристики

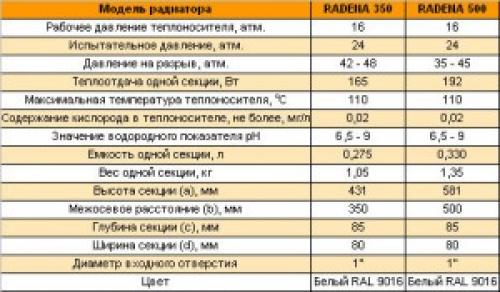

Сравнительные характеристики

Технические характеристики и конструктивные решения алюминиевых радиаторов разрабатываются для обеспечения ими удобного и надежного нагрева помещений. Основными составляющими, характеризующими их технические свойства и эксплуатационные возможности являются такие факторы.

Рабочее давление. Современные алюминиевые радиаторы рассчитаны на показатели давления теплоносителя в системе отопления от 6 до 25 атмосфер. Для гарантии этих показателей в заводских условиях каждая батарея тестируется при давлении в 30 атмосфер. Этот факт дает возможность устанавливать это теплотехническое оборудование в любую систему отопления, где исключается возможность образования гидроударов.

Мощность. Этот показатель характеризует термодинамический процесс передачи тепла с поверхности батареи отопления в окружающую среду. Он указывает, какое количество тепла в ваттах может произвести прибор в единицу времени.

Кстати, теплоотдача от алюминиевых радиаторов происходит способом конвекции и теплового излучения в соотношении 50 на 50. Числовое значение параметра теплоотдачи каждой секции указывается в паспорте прибора.

При расчете необходимого для установки количества батарей, их мощность играет первостепенную роль. Максимальная теплоотдача одной секции отопительного алюминиевого радиатора довольно велика и доходит до 230 Ватт. Такой внушительный показатель объясняется высокой способностью алюминия к теплопередаче.

Влияние подключения на теплоотдачу

Объем секции. Этот показатель характеризует количество теплоносителя, который присутствует в секции радиатора в рабочем состоянии. Он зависит от габаритных размеров радиатора и его внутренней конструкции. Для каждого типа и вида радиаторов эта величина различна.

Объем секции является важной технической характеристикой алюминиевого радиатора и обязательно указывается в сопроводительном паспорте на каждое изделие от производителя.

Благодаря конструктивным особенностям для заполнения алюминиевого радиатора необходимо использовать меньший объем теплоносителя в сравнении с чугунным прибором такой же мощности.

Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога.

Температурный диапазон нагрева теплоносителя в алюминиевых батареях превышает 100 градусов.

В качестве справки, стандартная секция алюминиевого радиатора высотой 350–1000 мм, глубиной 110–140 мм, с толщиной стенок от 2 до 3 мм, имеет объем теплоносителя 0,35– 0,5 литра, и способна нагреть площадь в 0,4–0,6 квадратного метра.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/skolko-litrov-vody-v-sovetskoy-chugunnoy-bataree-skolko-litrov-vody-v-7-sekcionnoy-chugunnoy

Сколько м2 в 1 секции чугунного радиатора. Количество кВт одного сегмента радиатора из чугуна

Зная мощность секции батареи, можно сделать расчет общего количества секций чугунного радиатора, нужного для отопления определенной комнаты.

Размеры радиаторов отопления, предназначенных для комнат с одинаковой площадью, могут быть разными, а их теплоотдача – одинаковой. Зарубежные устройства отопления имеют меньшие размеры, чем отечественные, но создают столько тепла, сколько производят отечественные.

Чем отличаются иностранные радиаторы от отечественных

Продукция обеих групп производителей изготавливается практически из одинакового чугуна. Разница заключается в особенностях поверхности чугуна.

Внутренние стенки отечественных батарей можно назвать «шершавыми». Это создает дополнительное сопротивление движению воды. Из-за этого циркуляция теплоносителя ослабляется, а вместе с ней падает отдача тепла.

Зарубежные варианты имеют гладкую внутреннюю поверхность . Циркуляция теплоносителя легко скользит по ней, не «чувствуя» большого гидравлического сопротивления. Поэтому меньшие поиностранных устройств отопления способны пропустить больше воды на единицу внутренней площади и впитать больше тепла. В итоге их мощность растет. Их нужно устанавливать в комнатах с большой площадью (30 и более кв. м.).

Мощность классических радиаторов

Большой популярностью пользуютсяМС-140.   Есть две модификации:

1. МС-140-300.
2. МС-140-500.

Секции первой модели радиатора меньше и способны выдать 0,106 кВт.

Мощность сегментов второй модели измеряется 0,160 кВт.

Они большие по размерам и тяжелые. Большая модель имеет секцию, высота и ширина которой  0,588х0,121 м. Объем внутреннего пространства одного сегмента равняется 1,5 л.

Теплоотдача современных чугунных устройств

Очень большой эффективностью в плане отдачи тепла обладают чешские чугунные радиаторы . Эти устройства для отопления домов с разной площадью имеют секцию, которая отдает 0,14 кВт. Такую мощность имеет отопительное устройство Viadrus STYL 500. Ее сегмент почти вдвое легче и меньше секции вышеописанных устройств. Одна частица такого чугунного устройства вмещает 0,8 л теплоносителя.

Подобный объем имеют секции радиаторов некоторых российских производителей. Они способны отдавать тепло в 0,102 кВт. По этому показателю они отстают от чешской продукции, но лучше МС-140.

Простейший расчет мощности батарей

Чтобы сделать расчет мощности устройства, необходимого для отопления помещения площадью 25 м² , нужно:

1. Определить объем помещения. Для этого 25 м2 нужно умножить на высоту комнаты, например, 2,5 м. Получается цифра 62,5 м.куб.
2. Полученный результат нужно умножить на специальный коэффициент. Он зависит от типа помещения. Если это панельный дом, то он составляет 0,041 кВт на 1 м. куб.: 62,5х0,041 = 2,562 кВт – общая мощностьустройства для комнаты площадью в 25 м2.

Далее нужно разделить общую теплоотдачу на мощность сегмента: 2,562/0,14 = 18,3 – количество секций батареи, необходимое для отопления помещения, площадь которого составляет 25 м2. Полученную цифру нужно округлять вверх. Нужно покупать батарею с 19 секциями. Можно приобрести две батареи с таким количеством сегментов, которые в сумме дадут цифру 19.

Указанный во втором шаге коэффициент зависит от типа дома. Этот показатель может быть таким:

• 0,034 кВт/м – для домов, построенных из кирпича;
• 0,02 кВт/м – для домов, строительство которых велось с соблюдением современных стандартов.

Более сложный способ

Он предусматривает использование двух показателей:

1. Общей потребности в тепле.
2. Теплоотдачи одного ребра радиатора (эту величину можно взять из технической документации).

При определении первого показателя необходимо учитывать:

1. Площадь помещения.
2. Этаж.
3. Высоту потолка (превышает ли она 3 м. или нет).
4. Наличие кондиционера, камина.
5. Число и площадь окон.
6. Наличие утепления стен, пола и потолка.

Потребность в количестве тепла определяют в такой последовательности:

1. Вычисляют объем помещения (площадь умножают на высоту).
2. Объем умножают на цифру 41 Вт (согласно СНИП на 1 м.куб. должно создаваться 41 Вт тепла).
3. Корректируют полученную цифру на различные коэффициенты:

• если потолок меньше 3 м, то высоту делят на 3 и полученный результат умножают на вычисленную потребность в тепле. Если больше, то делают то же самое;
• если комната угловая, то полученную цифру умножают на 1,8;
• если есть одно большое окно или несколько окон, то результат снова умножают на 1,8. В случае наличия пластиковых стеклопакетов применяют корректирующий коэффициент 0,8;
• если выполняется нижнее подключение батареи, то берут корректирующий коэффициент 1,1;

В конце полученную цифру делят на теплоотдачу секции и определяют число ребер.
