Варианты вертикальных стояков при однотрубной системе отопления

• Вариант «а» называется стояком с верхней подачей теплоносителя. То есть от подающего коллектора (котла) труба поднимается свободно к самой высокой точке стояка, а затем последовательно проходит вниз через все радиаторы. То есть подача горячего теплоносителя непосредственно на батареях осуществляется по направлению сверху вниз.
• Вариант « б » — однотрубная разводка с нижней подачей. Уже на пути вверх, по восходящей трубе, теплоноситель минует череду радиаторов. Затем направление потока меняется на противоположное, теплоноситель проходит ещё через вереницу батарей, пока не попадает в коллектор «обратки».

Второй вариант применяется из соображений экономии труб, но очевидно , что недостаток однотрубной системы, то есть падение температуры от радиатора к радиатору по ходу теплоносителя, выражено в еще большей степени.

Таким образом, если у вас в доме или квартире смонтирована однотрубная система, то для выбора оптимальной схемы подключения радиаторов в обязательном порядке следует уточнить, в каком направлении осуществляется подача теплоносителя.

Секреты популярности системы отопления «ленинградка»

Несмотря на довольно значимые недостатки однотрубные системы все же остаются довольно популярными. Пример тому – система отопления «ленинградка» о которой подробно рассказывается в отдельной статье нашего портала. А еще одна публикация посвящена байпасу в системе отопления – тому элементу, без которого однотрубные системы нормально работать не в состоянии.

А если система двухтрубная?

Двухтрубная система отопления считается более совершенной. Она проще в управлении, лучше поддается тонким регулировкам. Но это на фоне того, что для ее создания потребуется больше материала, и монтажные работы становятся более масштабными.

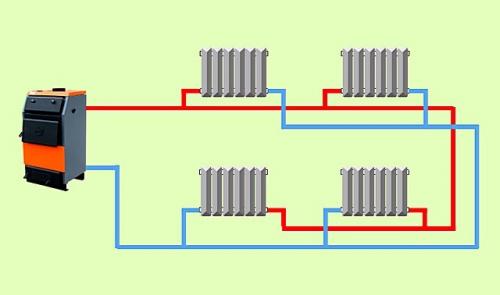

Упрощенная схема двухтрубной системы отопления в частном доме

Как видно по иллюстрации, и труба подачи, и обратная по сути представляют собой коллекторы, к которым подключены соответствующие патрубки каждого из радиаторов. Очевидное достоинство – температура в подающей трубе-коллекторе выдерживается практически единой для всех точек теплообмена, то есть почти не зависит от расположения конкретной батареи по отношению к источнику тепла (котлу).

Применяется такая схема и в системах для домов в несколько этажей. Пример показан на схеме ниже:

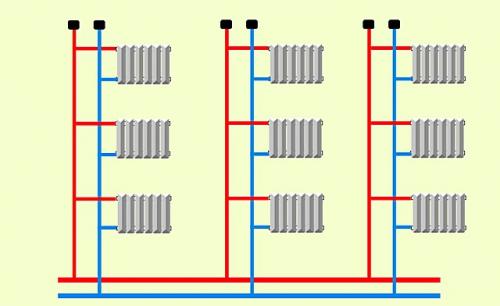

Двухтрубная система отопления при разводке стояками на несколько этажей

В этом случае стояк подачи сверху заглушен , как и труба «обратки», то есть они превращены в два параллельных вертикальных коллектора.

Здесь важно правильно понять один нюанс. Наличие двух труб около радиатора еще вовсе не означает, что и система уже сама по себе является двухтрубной. Например, при вертикальной разводке может быть вот такая картина:

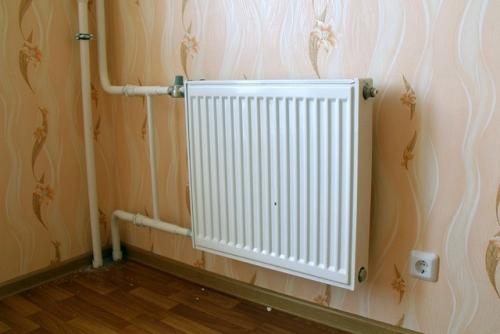

Труб вроде бы две штуки, но система все равно однотрубная

Такое расположение может ввести неопытного в этих вопросах хозяина в заблуждение. Несмотря на наличие двух стояков, система все равно однотрубная , так как радиатор отопления подключён только к одной из них. А вторая – это стояк, обеспечивающий верхнюю подачу теплоносителя.

Как правильно подключить радиатор отопления при однотрубной системе. Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

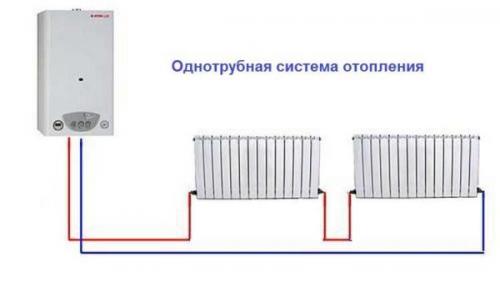

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

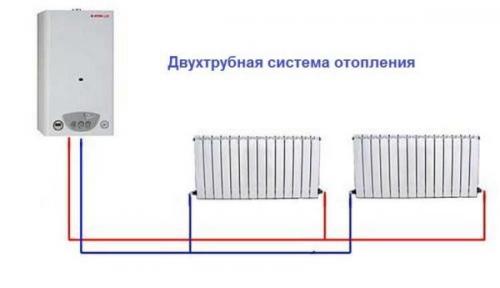

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Как правильно подключить последнюю батарею отопления. Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

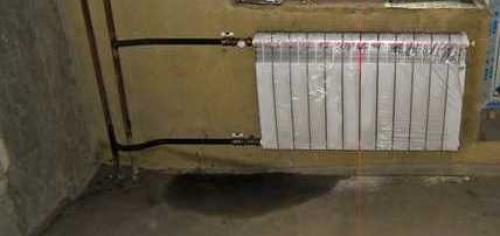

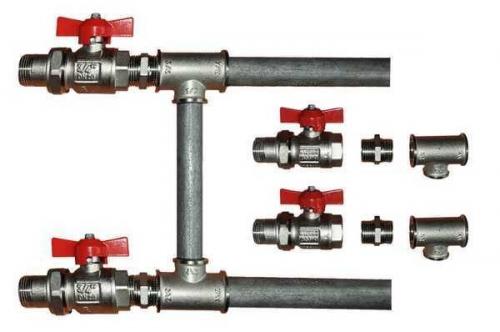

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста.  При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

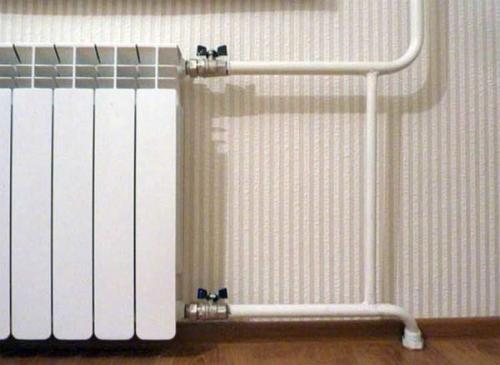

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Источник: https://alyuminievye-batarei.aystroika.info/stati/dvuhtrubnaya-shema-podklyucheniya-radiatorov

Правильное подключение радиаторов двухтрубной системе отопления. Как устроена двухтрубная система отопления

Отопление частного дома с использованием радиаторов подразумевает обустройство трубопроводной сети. Двухтрубная система отопления лучше всего подходит для самостоятельного изготовления, так как «прощает» неопытному мастеру некоторые ошибки в работе.

Общие сведения о двухтрубной системе отопления

Любая система обогрева с жидким теплоносителем состоит из одного или нескольких замкнутых контуров, соединяющих радиаторы и котёл.

В двухтрубной разводке горячий теплоноситель подаётся по одной ветви контура, а возвращается по другой, отсюда и происходит название.

Схема типичной двухтрубной системы отопления в частном доме.

Признаки классификации:

1. Организация движения теплоносителя – самотёчная и принудительная.
2. Конструкция – открытая или закрытая, горизонтальная или вертикальная.
3. Разводка труб – лучевая, тупиковая, кольцевая.

Комбинируя свойства, можно добиться наилучшего соответствия условиям эксплуатации.

Преимущества и недостатки

Плюсы и минусы двухтрубной системы следует рассматривать с учётом эксплуатационных свойств и технических характеристик.

В таблице отмечены общие для всех двухтрубных сетей недостатки. Однако каждому варианту разводки могут быть присущи отрицательные качества, ограничивающие применение, которые мы еще рассмотрим далее.

Схемы открытых и закрытых двухтрубных систем отопления

Циркуляция теплоносителя осуществляется тремя способами:

• самотёчным (гравитационный);
• принудительным с помощью насоса;
• комбинированным.

Кроме того, системы разделяются на открытые и закрытые. Этот показатель характеризует взаимодействие теплоносителя и атмосферы.

При нагревании объём любого жидкого теплоносителя увеличивается. Известно, что жидкость практически не поддаётся сжатию, поэтому для размещения «излишков» требуется отдельное устройство – расширительный бак.

Открытый тип

Схема двухтрубной системы отопления открытого типа.

В открытых системах бак устанавливают в высшей точке, он соединён с атмосферой патрубком.

Преимущества открытой системы – простота и минимум дополнительных устройств. В качестве расширительного бачка используют любую.

Готовый расширительный бак под СО открытого типа.

По мере необходимости в бак добавляют воду. Для этого:

• устанавливают краны и соединяют систему с водопроводом;
• доливают теплоноситель через открывающийся люк.

Внимание! Открытую систему не допускается заполнять антифризом – испарившиеся газы могут быть ядовиты.

Закрытый тип

В закрытых системах используют герметичный расширительный бачок с эластичной диафрагменной или баллонной мембраной внутри. Мембрана разделяет устройство на 2 части. В одну камеру насосом нагнетают воздух под давлением 1,2–1,5 атм, а вторая соединена с трубой системы отопления.

Когда теплоноситель нагревается и расширяется, его избыток заполняет бачок. При понижении температуры жидкости мембрана выдавливает теплоноситель в систему. Предварительное нагнетание в бак воздуха позволяет поддерживать давление, необходимое для работы котла, автоматика которого отключает питание при давлении меньше 1,2 атм.

В герметичных конструкциях можно использовать антифризы или гликоли.

Схема двухтрубной системы отопления закрытого типа.

В закрытых сетях бак располагают неподалёку от котла, что упрощает контроль за работоспособностью всей конструкции.

Самотёчные схемы

Самотёчные (гравитационные) системы работают за счёт законов физики. При нормальном атмосферном давлении, будучи нагретой до 50^оС, вода имеет плотность 988 кг/м³, а при 85^оС — 968 кг м³.

Схема двухтрубной гравитационной системы открытого типа.

В отопительном контуре горячая вода (более лёгкая) поднимается по трубам, а остывший в радиаторах теплоноситель движется вниз, возвращаясь в котел по «обратке». Циркуляционный насос не используется.

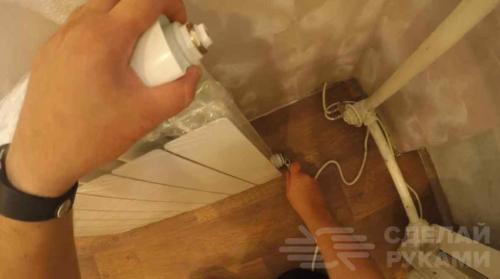

Неправильное подключение радиаторов отопления. Топ-7 ошибок при установке радиаторов

Конечно, монтаж батарей лучше поручить профессионалам, имеющим инженерное образование и знающим нюансы работы отопительных систем.

Но среди сантехников, которых рекомендует управляющая компания, и специалистов частных монтажных организаций иногда находятся недостаточно опытные люди.

Об ошибках, которые горе-мастера могут совершить при установке радиаторов, рассказывает Роман Шидлаускас — директор по развитию российского представительства итальянского производителя радиаторов Global Radiatori.

Начнем с того, что существует две разных системы: система горячего водоснабжения, из которой вода подается в краны, и система отопления, откуда вода подается в батареи.

На первый взгляд кажется, что все просто: чтобы батареи грели, нужна горячая вода. Так почему бы не подключить их к системе водоснабжения? К тому же в теории так можно продлить отопительный сезон, который заканчивается весной, а горячая вода есть почти круглый год. Но нет, так делать нельзя.

Все дело в том, что система водоснабжения работает в открытом цикле. Это значит, что вода в радиаторах будет постоянно обновляться, и каждый раз прибор будет взаимодействовать с новыми примесями и реагентами, которые могут в ней содержаться.

Вспомните, что может идти из крана, после длительного отключения воды? Коричневая жижа, которую даже сложно назвать водой и в которой чего только нет.

Именно эти примеси будут постепенно разрушать стенки батареи, что быстро приведет к образованию коррозии и протечкам.

Система отопления устроена иначе: в ней вода циркулирует в закрытом цикле, поэтому количество агрессивных примесей, которые могли попасть в теплоноситель, не растет. А значит риск протечки гораздо ниже.

Установка батарей до закрытия теплового контура здания

Если в квартире или доме затеяли масштабный ремонт с заменой окон, а дело происходит осенью, зимой или ранней весной, то батареи нельзя устанавливать, пока окна не застеклены.

Проблема в минусовых температурах — из-за них вода, которая сразу после монтажа пускается в радиаторы, может подмерзнуть. В результате давление в приборе увеличится, прокладки между секциями могут лопнуть и образуются протечки.

Так что не стоит торопиться с установкой радиаторов до остекления, а если речь идет о частном доме, то и до установки всех дверей.

Кстати, вот вам еще один ремонтный лайфхак: не снимайте пленку с батарей сразу, дождитесь окончания работ. Пленка защитит приборы от капель клея, краски и цемента и поможет сохранить их внешний вид.

Байпас и трубы одного диаметра

В большинстве российских домов используется стояковая система отопления. Это значит, что нужно обязательно устанавливать байпас — дополнительную трубу-переходник, которая располагается между стояком и батарей, соединяя трубы на вход и выход теплоносителя.

Таким образом, если в одной из квартир перекрываются радиаторы, в других они продолжают греть, потому что вода проходит через байпас.

Если доступ теплоносителя в прибор открыт, то большая часть воды проходит через радиатор, а часть — сразу уходит в байпас. Это получается благодаря тому, что сечение (внутренний диаметр) у байпаса меньше, чем у труб, ведущих к батарее.

Но видимо не все монтажники учили в школе физику, поэтому могут использовать байпас того же размера, что и трубы. В результате большая часть воды уходит через байпас вниз по стояку, а батареи не прогреваются.

Скрытие радиаторов экранами

Такое часто происходит по просьбе владельцев квартиры, по мнению которых приборы отопления не вписываются в дизайн интерьера.

Грамотный монтажник должен предупредить жильцов, что если замуровать батареи в стену, пусть даже с дверцами, а сверху закрыть их глухим подоконником, в квартире будет холодно.

Из-за недостаточной циркуляции теплый воздух не сможет проникнуть вглубь комнаты и будет греть только подоконник и дверцы, за которыми он скрывается.

Кстати, заставлять радиаторы мебелью тоже не рекомендуется. Шкафы или спинки диванов, сделанные из ДСП, из-за постоянного воздействия высоких температур быстро рассыхаются.

Самое эффективное подключение радиаторов отопления. Зависимость эффективность радиатора от схемы его врезки в систему

Для чего говорилось все то. что размещено в предыдущих разделах статьи? А дело в том, что от взаимного расположения подающей и обратной трубы очень серьезно зависит теплоотдача радиатора отопления.

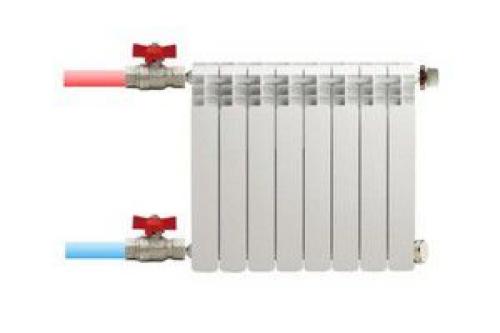

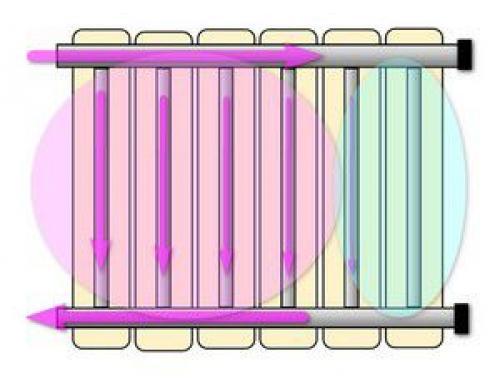

Схема врезки радиатора в контур	Направление потоков теплоносителя

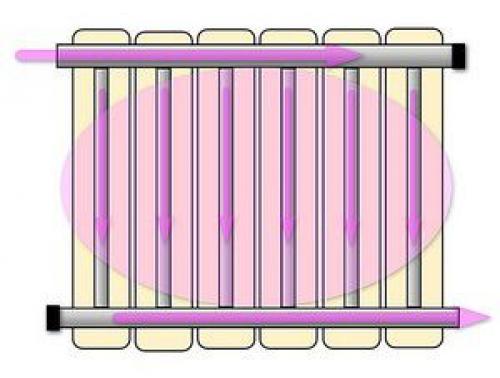

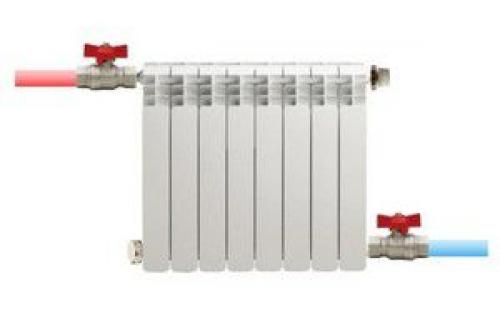

Диагональное двухстороннее подключение радиатора, с подачей сверху
Такая схема считается наиболее эффективной. В принципе, именно она берется за основу при расчете теплоотдачи конкретной модели радиатора, то есть мощность батареи пори таком подключении принимается за единицу. Теплоноситель, не встречая никакого сопротивления, полностью проходит через верхний коллектор, через все вертикальные каналы, обеспечивая максимальную теплоотдачу. Весь радиатор прогревается равномерно по всей своей площади.

Как подключить радиатор отопления с нижним подключением. Основные способы подключения

Сразу оговоримся, что таких способов существует достаточно много. Мы же намерены рассмотреть лишь самые популярные из них. Вот они:

1. одностороннее;
2. нижнее;
3. диагональное.

Первый вариант подключения применяется в многоэтажных домах с централизованным отоплением. Трубы в данном случае подключаются лишь с одной стороны батареи, благодаря чему номинальная мощность каждого прибора используется по максимуму. Но качество обогрева будет во многом зависеть от числа секций. К примеру, если подключение одностороннее, то нагретая жидкость не сможет дойти в секции, расположены отдаленно от подключения. В частности, это касается приборов на 15 секций. Другими словами, для батарей с большим количеством секций лучше использовать другой способ подводки.

Также есть диагональная схема (ее еще называют перекрестной), которая применяется со столь популярными сегодня биметаллическими радиаторами. Она заключается в следующем: подводная труба подключается через верхний патрубок, а выводная – через нижний, но уже с другой стороны батареи. В таком случае теплоноситель распространяется более равномерно, следовательно, теплопотери существенно снижаются.

Но есть такие помещения, в которых ни один из описанных выше вариантов невозможен. В таком случае используются радиаторы отопления с нижним подключением, при котором подвод и отвод обустраиваются с разных сторон отопительного прибора. Разумеется, при таком сквозном движении жидкость не достигает верхней части секций, в связи с чем отдача тепла снижается примерно на 15%. Тем не менее, подобная схема весьма популярна в частных домах с отоплением индивидуального типа.

Важно! Теплопотери можно возместить, если использовать специальные трубки-распределители.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/kak-podklyuchit-radiator-otopleniya-s-bokovym-podklyucheniem-varianty-obvyazki-radiatorov

Последний радиатор в двухтрубной системе. Глобальные проблемы контура отопления

Котэ не любит холодных батарей.

Причины, почему одна батарея горячая, другая – холодная, могут носить глобальный характер:

• неправильно смонтирован байпас;
• отсутствует балансировка;
• недостаточное давление.

Неправильно смонтирован байпас. Байпас представляет собой трубку перед радиатором. Он соединяет между собой подачу подогретого теплоносителя и обратку. Последняя батарея плохо греет, если байпас устанавливается слишком далеко от нее. Ведь, согласно законам физики, теплоносителю будет легче пройти по байпасу, чем через весь нагревательный элемент.

Байпас врезается непосредственно в разводку, а не через двух- или трехходовой клапан. Теплоноситель поступает в радиатор через отводы. Как следствие – уменьшается сечение подающих труб. Давления в системе не хватает, чтобы протолкнуть горячую воду через контур. Как результат – не греет последний радиатор отопления.

Часто при первом запуске отопительного контура в доме не греет последняя батарея. Что делать? Специалисты рекомендуют не предпринимать радикальных действий и дать системе выровняться. Воздух, который находится в воде, должен выйти естественным образом. Через некоторое время отопительная разводка будет функционировать нормально.

Ошибка в диматре байпаса.

Неправильный монтаж радиатора. Почему не греет последняя батарея? Возможно, последний радиатор в контуре отопления слишком большой. Он содержит больше, чем 12 секций. В таком случае давления в системе не хватает, чтобы прогнать теплоноситель через весь объем нагревательного элемента. Положение усугубляется боковым подключением. Горячая вода не доходить до крайних секций. Как результат – плохо греет последний радиатор отопления.

Неправильная балансировка. Под балансировкой системы подразумевается равномерное распределение теплоносителя по всему контуру обогрева. Она выполняется при помощи запорно-регулировочных арматур и терморегуляторов. Если последняя батарея в системе отопления холодная, то, возможно, проблема кроется в неравномерном распределении горячей воды по разводке.
