Сколько воды в 1 секции чугунной батареи. Батареи из чугуна старого и нового образца
Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:
- Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.

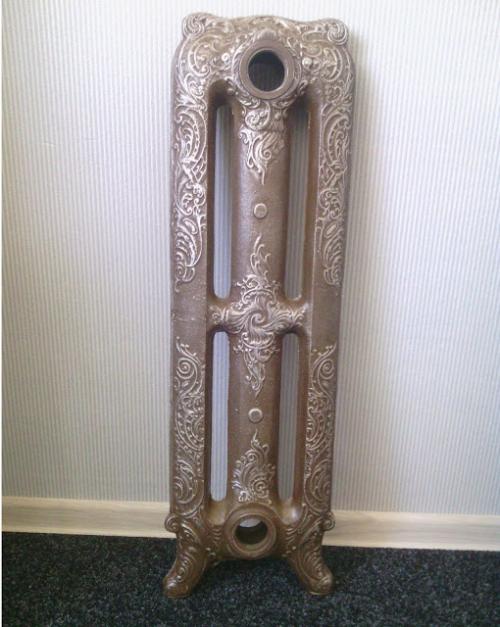

- Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.
Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.
У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:
- Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
- Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
- Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.
Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.
Сколько воды в одной секции биметаллического радиатора. Определяем объем с помощью документации
Начальные цифры можно взять, как из документации с техническими характеристиками, так и из специальных составленных производителями таблиц. В обоих случаях указывается определенный показатель, которому соответствует такой объем воды, который может уместиться в погонном метре радиатора.

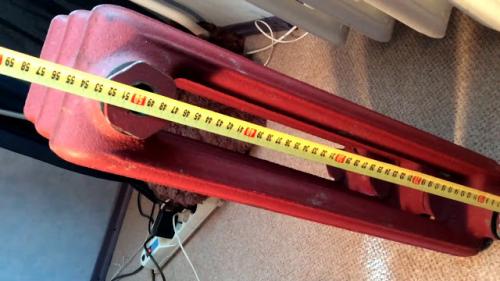

Этим показателем является межосевое расстояние. Под ним понимают расстояние, которое разделяет верхний и нижний коллекторы. Многие производители выпускают батареи, соблюдая стандартные значения межосевого расстояния. Чаще всего оно составляет 30 и 50 см.
Расчет объема воды предусматривает такие шаги:
- Определение длины панельных радиаторов или количества секций алюминиевых или биметаллических батарей с гладкими внутренними стенками (такие стенки позволяют снизить гидравлическое сопротивление).
- Определение объема воды на погонный метр. Для этого в таблице смотрят на межосевое расстояние. Напротив его величины ищут объем воды. Если устройство для отопления секционное, то узнают, сколько воды может поместиться внутри одной секции.
- Умножение полученных величин.
Этот метод сложно использовать для трубчатых радиаторов и батарей, выполненных по индивидуальным заказам. Это потому, что для первых устройств производители используют различные, прошедшие проверку на ГОСТ, трубы. Они имеют разные диаметры, толщину стенок и длину. Поэтому таблиц с усредненными значениями объема и расстояния между коллекторами нет. На помощь может прийти документация с техническими характеристиками и составленная производителем таблица. В ней кроме межосевого расстояния также может указываться сопротивление нагретой жидкости и вес устройства с этой жидкостью.
Для устройства отопления, изготовленного по желанию клиента, может и не быть технической документации с очень детальными характеристиками. Ведь оно выпускается только в малой партии, и нет смысла высчитывать все характеристики, включая объем и сопротивление воде.

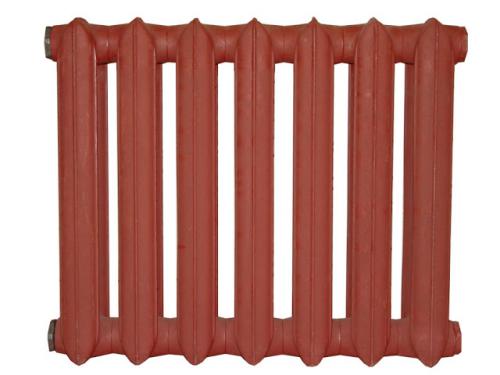

Батарея мс-140. Достоинства и недостатки чугунных радиаторов
Понятно, что товар, который многие десятилетия не сходит с рынка, имеет какие-то уникальные свойства. К достоинствам чугунных батарей относят:
- Низкую химическую активность, которая обеспечивает длительный срок эксплуатации в наших сетях. Официально гарантийный срок от 10 до 30 лет, а срок эксплуатации — 50 лет и больше.
- Малое гидравлическое сопротивление. Только радиаторы этого типа могут стоять в системах с естественной циркуляцией (в некоторых еще ставят алюминиевые и стальные трубчатые).
- Высокая температура рабочей среды. Ни один другой радиатор не сможет выдержать температуры выше +130oC. У большинства из них высший предел — +110oC.
- Невысокая цена.
- Высокая теплоотдача. У всех остальных радиаторов из чугуна эта характеристика находится в разделе «недостатки». Только у МС-140 и МС-90 тепловая мощность одной секции сравнима с алюминиевыми и биметаллическими. Для МС-140 теплоотдача — 160-185 Вт (зависит от производителя), для МС 90 — 130 Вт.
- Не подвергаются коррозии при слитом теплоносителе.
МС-140 и МС-90 — разница в глубине секции
Некоторые свойства при одних обстоятельствах — это плюс, при других — минус:
- Большая тепловая инерция. Пока прогреется секция МС-140, пройти может час и больше. И все это время комната не греется. Но с другой стороны, это хорошо, если отопление отключают, или в системе использован обычный твердотопливный котел: накопленное стенками и водой тепло долго поддерживает температуру в помещении.
- Большое сечение каналов и коллекторов. С одной стороны даже плохой и грязный теплоноситель не сможет их забить и за несколько лет. Потому чистка и промывка может проводиться периодически. Но из-за большого сечения в одной секции «помещается» больше литра теплоносителя. И его нужно «гонять» по системе и нагревать, а это — лишние затраты на оборудование (более мощный насос и котел) и топливо.
«Чистые» недостатки тоже присутствуют:
- Большой вес. Масса одной секции с межосевым расстоянием 500 мм от 6 кг до 7,12 кг. А так как нужны обычно от 6 до 14 штук на комнату, можно посчитать какова будет масса. И это придется носить, а еще навешивать на стену. Это еще одни недостаток: сложный монтаж. А все из-за того же веса.
- Хрупкость и невысокое рабочее давление. Не самые приятные характеристики. При всей массивности с изделиями из чугуна нужно обращаться осторожно: при ударе они могут лопнуть. Та же хрупкость приводит к не самому высокому рабочему давлению: 9 атм. Опрессовочное — 15-16 атм.
- Необходимость регулярного окрашивания. Все секции идут только грунтованные. Красить их нужно будет часто: раз в год или два.

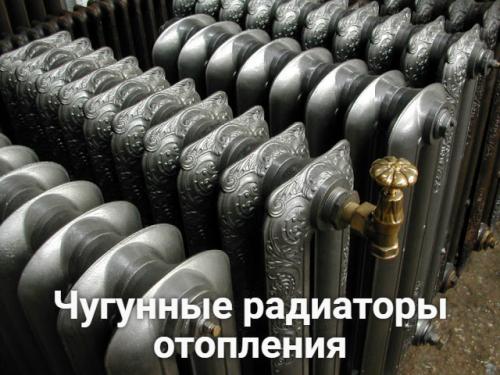

Советские чугунные батареи, характеристики. Чугунные радиаторы отопления — характеристики, срок службы и монтаж
Казалось бы, пришедшие в обиход ещё в 1857 году чугунные радиаторы отопления уже должны «уходить в прошлое». По крайней мере изготовители биметаллических и алюминиевых устройств в этом уверены. Однако эти старые, но проверенные временем конструкции готовы удивлять своих владельцев работоспособностью, креативным дизайном и другими характеристиками. Поэтому радиаторы отопления из чугуна заслуживают отдельного рассмотрения, о них в статье нам расскажет мастер сантехник .
Технические характеристики
Чугун является классическим материалом для производства отопительных приборов. Как раз из него были изготовлены первые батареи дореволюционного времени, некоторые из которых продолжают исправно действовать и в наше время. У чугунных радиаторов продолжительное время не было альтернативы. В Советском союзе стальные батареи-конвекторы принялись активно устанавливать в центральной отопительной системе лишь с 70-х годов.
Чугунные батареи изготавливаются методом литья. Улучшение технологий дало возможность повысить качество поверхности, и нынешнее устройство отопления в промышленном исполнении смотрится не хуже популярных радиаторов из иных материалов. Но самым эстетичным является внешний вид батарей из чугуна, реализованных по технологии художественного литья – подобные приборы могут стать изюминкой любого помещения.
Каждая батарея, подобно конструктору, собирается из нескольких одинаковых сегментов. Их отливают в заводских условиях из серого чугуна. Каналы, по которым проходит горячая вода, могут иметь эллипсовидную либо круглую форму. На стадии сборки секции связываются одна с другой посредством ниппелей, а участки стыковки подвергаются дополнительной герметизации. Для этого используются термостойкие паронитовые либо резиновые прокладки.

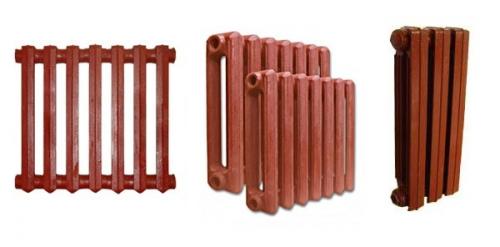

Чугунные батареи отопления от различных производителей отличаются по следующим характеристикам.
Они могут иметь разную ширину (в зависимости от численности секций) и высоту. Ширина батареи зависит от площади отапливаемого помещения, числа окон в нем, толщины внешних стен, поскольку чем больше секций применяется, тем большее количество тепла отдаст батарея. Если говорить о высоте, то она может варьироваться от 35 сантиметров до 1,5 метров. Нельзя не затронуть и такой показатель, как глубина батареи, потому что от него зависит то, насколько гармонично будут смотреться в интерьере комнаты эти изделия из чугуна. Глубина может иметь величину от 50 до 140 сантиметров и больше.
Мощность и теплоотдача являются самыми основными параметрами чугунных отопительных приборов. Производители в технической документации указывают ее для одной секции. Средняя мощность секции радиатора равняется 160 Вт. По отдаче тепла чугунные батареи раза в два проигрывают биметаллическим и алюминиевым аналогам. Но это несовершенство компенсируется небольшой инертностью.
Чугун намного дольше способен удерживать тепло и источать полезную энергию. Наибольший эффект от чугунных отопительных приборов проявляется в системах отопления с естественной циркуляцией (ЕЦ) теплоносителя .
Вес каждой секции составляет от 3 до 7 кг. Численность секций может быть различной. Масса зависит от конкретной модификации и параметров обогреваемого помещения. После установки радиатора можно добавлять или убавлять секции по необходимости. Высота секции составляет – 37-57 см, ширина 8-10 см, глубина – 7-12 см. Объем внутренней полости может равняться от 0,7 до 1,5 литра.
Рабочее (или наибольшее избыточное давление) являет собой нагрузку, с которой теплоноситель оказывает воздействие в процессе постоянной циркуляции по системе отопления. Обычно этот показатель колеблется в границах от 6 до 10 атмосфер. Как правило, за нормальную нагрузку принимается наибольшее избыточное давление, соответствующее 9 атмосферам.
Максимальное (или опрессовочное) давление характеризует, какую предельную нагрузку способна выдержать батарея из чугуна во время возникновения непредусмотренного гидравлического удара . Когда осуществляется испытание отопительной системы, внутри магистралей формируется такая нагрузка, которая наиболее подогнана под опрессовочную. Обычно у современных модификаций опрессовочное давление находится в границах от 12 до 18 атмосфер.
Виды чугунных батарей. Лучшие чугунные радиаторы отопления 2022
Чугун — это один из традиционных материалов для изготовления радиаторов. Он устойчив к любому теплоносителю, обладает высокой теплопроводностью и долговечностью. Именно поэтому многие покупатели предпочитают модели подобного типа
Лучшие чугунные радиаторы отопления. Фото: shutterstock
На сегодняшний день существует более пяти различных разновидностей радиаторов для дома, офиса и прочих помещений. Они отличаются между собой материалом, из которого они изготовлены, а также формой. Радиаторы бывают стальные, чугунные, алюминиевые и биметаллические . По форме они могут быть трубчатыми, секционными или панельными. Материал батареи влияет на теплоотдачу, а форма — на циркуляцию тёплого воздуха. Совокупность этих факторов формирует климатические условия в пространстве. В данной подборке мы рассмотрим чугунные радиаторы.

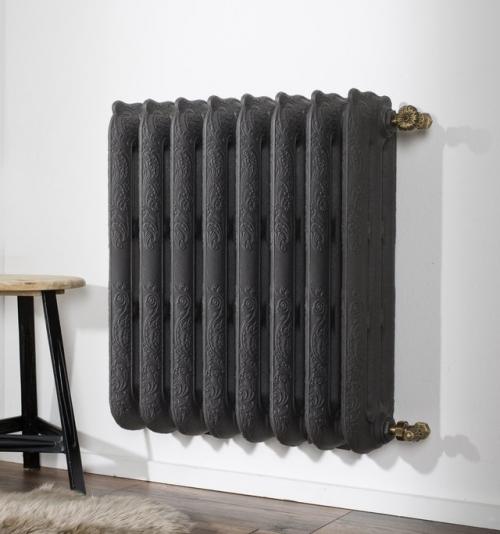

Современные технологии и дизайнерские решения позволили вдохнуть новую жизнь в эти устройства. Если раньше они имели весьма непривлекательный внешний вид, то сегодня можно подобрать модель практически для любого интерьера. Помимо этого у них самый длительный срок эксплуатации, который составляет в среднем около 50 лет. Чугунные батареи выдерживают очень высокое давление воды, позволяют передавать большую часть тепла не через конвекцию, а через тепловое излучение и практически не подвержены коррозии. Приборы подключаются к центральной системе отопления в многоквартирных домах, а если речь идет о частной постройке, то существует необходимость в прокладке магистрали. Все эти особенности делают их весьма конкурентоспособными на рынке радиаторов. Однако у них есть и ряд недостатков. В частности, это большой вес, сложные сборка и установка, а также проблематичность уборки между секциями.
Размеры полотенцесушителей
Какой размер полотенцесушителя оптимален«Комсомолка» проанализировала предложения на рынке устройств, и составила рейтинг топ-10 лучших.
Выбор редакции
1. Viadrus Bohemia 450/220
Открывает наш рейтинг дизайнерская модель от производителя Viadrus. Она способна выдержать высокое давление воды и чрезвычайно устойчива к коррозии. Её можно использовать в системах как с принудительной, так и с естественной циркуляцией за счет большого диаметра проходных отверстий и малого гидравлического сопротивления. Штатная комплектация — десять секций-рёбер, которые прогрунтованы светло-серой эмалью. Вес одного ребра — 11,4 кг.
Цена : от 6 900 рублей
Основные характеристики
Тип | секционный |
Конструкция | настенная |
Подключение | боковое |
Материал | чугун |
Теплоотдача радиатора | 110…2200 Вт |
Межосевое расстояние | 450 мм |
Максимальная рабочая температура | 130 °C |
Максимальное рабочее давление | 10 бар |
Опрессовочное давление | 16 бар |
Объем воды в секции | 2,4 л |
Объем корпуса | от 2,4 до 48 л |
Плюсы и минусы
Элегантный дизайн, долговечность
Большой вес, который создает трудности при монтаже
Показать еще
2. Konner Modern 500
Данная модель отличается компактностью, которой не могут похвастаться большинство конкурентов. Наружная поверхность радиатора идеально обработана и не имеет лишних выпуклостей. Внешним видом модель напоминает стандартную алюминиевую конструкцию, однако всерьез превосходит её по качеству.
Сколько остывает чугунная батарея. Преимущества чугунных радиаторов
Использование чугунных батарей имеет массу преимуществ, которые заставляют выбирать эти устройства для монтажа отопительных систем. Некоторые положительные качества не всегда озвучиваются продавцами в магазинах, хотя о них также следует знать и учитывать их при покупке.
Среди преимуществ чугунных батарей следует отметить устойчивость к агрессивным параметрам теплоносителя. Она обусловлена материалом их изготовления – чугун долго не подвергается коррозии даже при высоких температурах.
Различные химические добавки в теплоноситель, а также образующиеся в магистральных трубах окислы железа, также не приводят к разрушению чугуна.
Помимо стойкости к коррозийным процессам, такие батареи имеют следующие плюсы:
- возможность ремонта в случае засора и протекания;
- инерционность теплоотдачи;
- приемлемая стоимость;
- возможность эксплуатации при большой температуре и высоком давлении;
- высокий процент теплоотдачи за счет излучения;
- простота монтажа;
- длительный срок работы.
Засоры и протекания батарей могут возникать по вине теплоносителя. Так, циркуляция в чугунных радиаторах неочищенной воды с высоким содержанием солей кальция и магния приводит со временем к сужению внутренних полостей. Это ухудшает скорость нагрева секций и эффективность теплоотдачи.
Чугунные радиаторы с дизайнерской отделкой выпускаются преимущественно европейскими заводами, потому на отечественном рынке они мало востребованыКроме того, из-за высокой температуры воды в батареях старого образца постепенно изнашиваются межсекционные прокладки, и может появиться течь.
Проблемы, связанные длительной эксплуатацией чугунных радиаторов, можно быстро устранить в летний период. Внутренние полости секций легко очищаются от отложений специальным инструментом.
Из-за устойчивости чугуна к механической обработке, качество радиаторов при этом не страдает. При обратной сборке секций можно сразу заменить и изношенные прокладки.
Повышенная инерционность теплоотдачи чугунных радиаторов обеспечивается весом конструкции и большим внутренним объемом теплоносителя.
Если стальные и алюминиевые модели остывают уже через несколько минут после прекращения циркуляции воды, то батареи из чугуна продолжают эффективно обогревать помещение в течение часаЧто касается стоимости одной чугунной секции, то она находится в тех же рамках, что и цена её алюминиевых или стальных аналогов. Поэтому расходы на приобретение батарей из чугуна будут не больше, чем радиаторов из других материалов.
Однако чугунные изделия намного лучше переносят гидроудары , стойко сопротивляются кратковременным повышениям давления до 16 бар.
Возможность эксплуатации при большой температуре и высоком давлении обеспечивается небольшим коэффициентом теплового расширения чугуна. Среди всех материалов, из которых изготавливают батареи отопления, у него наименьший.
Из-за этого чугун наиболее устойчив к появлению микротрещин при длительной эксплуатации. Это же свойство обеспечивает стабильную герметичность резьбовых соединений и прокладок при давлении в 8-9 атмосфер.
А такое преимущество, как высокая теплоотдача за счет излучения, позволяет размещать чугунные радиаторы пристеночно. Для максимального направления теплового излучения вглубь комнаты рекомендуется крепить на стену позади батареи специальные отражатели.
Ребра между колонами являются обычными чугунными пластинами и не имеют внутренних полостей. Их функция – усиление теплоотдачиКроме того, радиаторы из чугуна удобно и просто монтируются. Секции чугунных батарей соединяются с трубами и между собой с помощью резьбового соединения и паронитовых прокладок. А специальный ключ позволяет разъединять любые секции, не снимая крайние радиаторы.
А длительный срок работы лишний раз подтверждает качество и надежность этого отопительного оборудования – чугунные радиаторы гарантировано служат 50 лет.
Но такой срок они проработают только при регулярном сервисном обслуживании, которое заключается в периодическом удалении внутренних отложений и замене прокладок.
Перечисленные преимущества чугунных батарей делают их незаменимыми в больших помещениях с разветвленной отопительной сетью и с высоким рабочим давлением.
