Радиаторы – это одна из самых важных частей классических систем отопления с циркуляцией жидкого теплоносителя. Сети обогрева зданий вообще не содержат второстепенных элементов и требуют грамотного расчета, проектирования и монтажа. Однако такие элементы данных систем как котлы и радиаторы , играют, пожалуй, самую важную роль в деле создания оптимальной температуры в помещениях. Теплогенераторы должны вырабатывать достаточное количество тепла для этой цели, а батареи – это тепло эффективно передавать. Поэтому особую важность приобретает правильный расчет мощности радиаторов. От него будет зависеть качество обогрева всех отапливаемых площадей. Далее будет рассмотрена методика расчета теплоотдачи стальных панельных радиаторов .

Теплоотдача батареи отопления – это суммарное количество тепла, которое прибор может выделить в окружающее пространство за определенное время. Ее величина напрямую зависит от материала радиатора, его размеров и конструкции, а также от температуры нагрева. Что касается последнего фактора, то здесь главную роль играет конкретно разница температур между поверхностью батареи и воздухом в помещении. Очевидно, чем больше будет эта разница, тем радиатор будет эффективней отдавать тепло. Большинство стальных батарей также имеют на своих панелях специальные ребра, предназначенные улучшать теплоотдачу таких приборов. Их мощность, в отличие от алюминиевых , чугунных и биметаллических аналогов, зависит не от количества секций, а от площади цельной нагреваемой поверхности. Зачастую, информация о мощности указывается в документации, поставляемой с прибором.

Приступая к расчету теплоотдачи стальных радиаторов, необходимо помнить, что он производится не для общей отапливаемой площади квартиры или частного дома, а отдельно для каждой комнаты. Точные методы таких вычислений предполагают учет большого количества данных, таких как характеристики материалов стен и потолка, их расположение (наружное или внутреннее), количество окон и дверей, а также другие факторы. Однако эти вычисления могут выполнить только проектные организации, простой расчет радиаторов из стали может быть сделан более простым способом. Метод, который будет приведен ниже, безусловно, имеет более высокую погрешность, однако ее можно перекрыть прибавлением небольшого теплового запаса.

Таблица мощности стальных радиаторов 22 тип. Стальные панельные радиаторы: виды и определение мощности

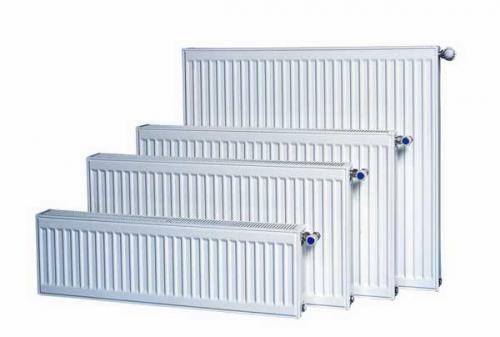

Стальные панельные радиаторы — конкурент привычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями при меньших габаритах имеют более высокий коэффициент теплоотдачи. Состоят из панелей, в которых по сформированным ходам, движется теплоноситель. Панелей может быть несколько: одна, две или три. Вторая составляющая — пластины гофрированного металла, которые называют оребрением. Вот за счет этих пластин и достигается высокий уровень теплоотдачи этих устройств.

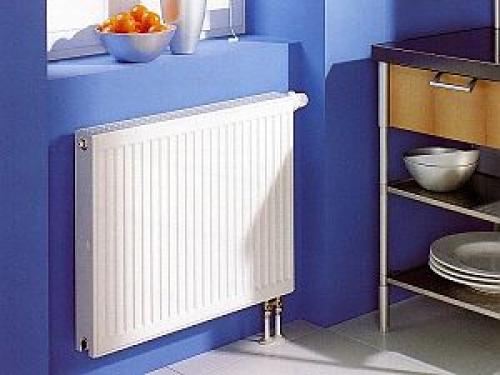

Стальные панельные радиаторы имеют разные размеры и мощность

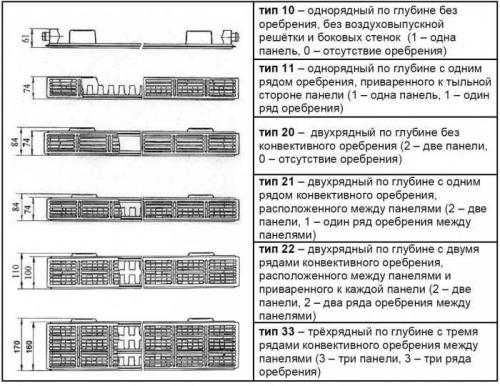

Для получения разной тепловой мощности панели и оребрение комбинируют в нескольких вариантах. Каждый вариант имеет разную мощность. Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет. По строению стальные панельные батареи бывают следующих типов:

• Тип 33 — трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения (потому и обозначается 33).
• Тип 22 — двухпанельный с двумя пластинами оребрения.
• Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти отопительные приборы при равных размерах имеют меньшую мощность по сравнению с типом 22.
• Тип 11. Однопанельные стальные радиаторы с одной пластиной оребрения. Имеют еще меньшую тепловую мощность, но и меньший вес и габариты.
• Тип 10. В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели.

Все эти типы могут иметь разную высоту и длину. Очевидно, что мощность панельных радиаторов зависит как от типа, так и от габаритов. Так как рассчитать этот параметр самостоятельно невозможно, то каждый производитель составляет таблицы, в которых заносит результаты испытаний. По этим таблицам и подбираются радиаторы для каждого помещения.

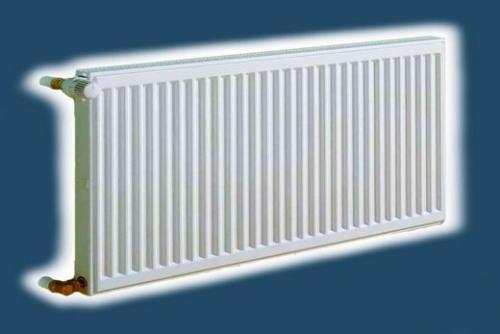

Мощность стального радиатора 22 типа. Радиатор – тип 22: достоинства и недостатки, виды и выбор

Если вы задались вопросом, какой тип радиаторов использовать для системы отопления, то выбирать придется из нескольких вариантов. В данном обзоре мы рассмотрим такое решение как радиатор стальной тип 22, так как он пользуется большой популярностью в силу целого ряда причин, о которых мы поговорим ниже. Эта модификация имеет ряд преимуществ, что делает ее одной из самых привлекательных из всей линейки стальных изделий.

Таблица мощности стальных радиаторов керми. Правила подбора КЕРМИ.

Правила подбора стальных панельных радиаторов KERMI :

Правила эти несложные.   При средней высоте потолков 2700-2800мм, подбирается радиатор с теплоотдачей не менее 100вт/кВ.м.  Всё.

А далее, если потолок выше (допустим 3300мм),  вычисляем теплоотдачу радиатора KERMI:

3300мм : 2700мм = 1,22 .

Это и есть коэффициент, на который надо увеличить удельную теплоотдачу на каждый квадратный метр,

Получаем 122вт/кВ.м.   Тоже несложно.

Пример:    в комнате 22 кв.м и в ней 2 окна , шириной 1200мм каждое, при стандартной высоте потолка 2700мм.

Понятно, что это должно быть 2200 ватт  теплоотдачи, с двух радиаторов (1100вт каждый радиатор).

Это могут быть  радиаторы (Ваш выбор!) нижней (FKV), или боковой подводки (FKO):

11 05 10,  или  12 05 08, или 22 05 06, или 33 05 04.

Какой же радиатор КЕРМИ выбрать?         Из приведенного списка –  годится  любой.

Вступают в силу соображения дизайна: ширина окна 1200мм. Радиатор КЕРМИ 33 05 04 (40см длиной) будет смотреться убого.   Красивее будет, если длина радиатора соразмерна ширине окна.   Так, мы выбрали КЕРМИ, ТИП 11 05 10 !!!

Это при стандартной высоте подоконников.

Выбор высоты радиатора зависит от высоты подоконника.  По СНИПП, радиатор  устанавливается на расстоянии не менее 100мм от пола и  не менее 100мм от подоконника.

А если, в нашем случае, высота подоконников будет, скажем 500 мм от пола?

Значить высота радиатора КЕРМИ не может быть выше 300мм.  На нашем сайте выбираем радиаторы,

Высотой 300мм, но с той же теплоотдачей = 1100вт :

Это 11 03 16, или 12 03 12, или 22 03 09, или 33 03 06.   Нам уже понятно, что лучше смотреться будут КЕРМИ

12 03 12  (длина 1200мм), или 22 03 09 (длина 900мм).

Теперь, когда мы, уважаемый Застройщик,  уже подобрали, таким образом, радиаторы КЕРМИ в каждую комнату, остановимся.

Итак, перед нами план комнат с правильно подобранными и прописанными радиаторами.

А в коридоре Вам некуда приткнуть радиатор…      Это значит, что его теплоотдачу надо перераспределить на радиаторы, стоящие в примыкающих к коридору помещениях, соразмерно увеличив их мощность.

Увеличить мощности радиаторов можно везде:  в Детской, в спальных комнатах, в комнатах, стены которой обдувают холодные ветры розы ветров, в прихожей и т.д.     Делать это надо. И это правильно.

Всегда вызывает уважение стремление человека во всё вникнуть самому.

А когда нет времени?  Или не хочется ошибиться?   Тогда высылайте план дома. Мы Вам подберём.

Из присланного плана ясно и четко должны быть видны и понятны:

1. Площадь каждого помещения.
2. Ширина каждого окна и высота подоконника над ГОТОВЫМ полом.
3. Высота потолков.
4. И важны Ваши соображения по дизайну радиаторов КЕРМИ, а так же Ваше предпочтение типа подводки труб к радиаторам.

Тепла Вам в Вашем Доме!
