Теплоотдача стальных радиаторов отопления таблица. Расчет мощности стальных радиаторов

Чтобы увеличить эффективность отопительной системы, нужно правильно рассчитать площадь и приобрести качественные отопительные элементы.

Формула с учетом площади

  Формула расчета мощности стального устройства отопления с учетом площади:

Р = V x 40 + теплопотеря из-за окон + теплопотеря из-за наружной двери

  • Р – мощность;
  • V – объем помещения;
  • 40 Вт – тепловая мощность для обогрева 1м3;
  • потери тепла из-за окон – рассчитывать из значения 100 Вт (0,1 кВт) на 1 окно;
  • потери тепла из-за наружной двери – рассчитывать из значения 150-200 Вт.

Пример:

Комната 3х5 метра, высотой 2,7 метров, с одним окном и одной дверью.

Р = (3 х 5 х 2,7) х40 +100 +150 = 1870 Вт

Так можно узнать, какая будет теплоотдача устройства отопления на обеспечение достаточного обогрева заданной площади.

Если комната расположена в углу или торце здания, к расчетам мощности батареи нужно добавить еще 20% запаса. Столько же нужно добавлять в случае частых понижений температуры теплоносителя.

Стальные радиаторы отопления в среднем значении выдают 0,1-0,14 кВт/секции теплоэнергии.

Т 11 (1 ребро)

Глубина емкости: 63 мм. Р = 1,1 кВт

Т 22 (2 секции)

Глубина:100 мм. Р = 1,9 кВт

Т 33 (3 ребра)

Глубина: 155 мм. Р = 2,7 кВт

Мощность Р приведена для батарей высотой 500 мм, длиной 1 м при dT = 60 град (90/70/20) – типовая конструкция радиаторов, подходит для моделейот разных производителей.

Таблица: теплоотдача радиаторов отопления

Расчет на 1 (11 тип), 2 (22 тип), 3 (33 тип) ребра    Теплоотдача стальных радиаторов отопления таблица. Расчет мощности стальных радиаторов

Теплоотдача отопительного устройства должна быть не менее 10% от площади помещения, если высота потолка менее 3 м. Если потолок выше, то прибавляется еще 30%.

В комнате батареи устанавливаются под окнами у наружной стены, вследствие чего, тепло распространяется самым оптимальным образом. Холодный воздух из окон блокируется тепловым потоком из радиаторов, идущим вверх, тем самым исключает образование сквозняков. Теплоотдача стальных радиаторов отопления таблица. Расчет мощности стальных радиаторов

Если жилое помещение расположено в районе с суровыми морозами и холодными зимами, нужно полученные цифры умножать на 1,2 – коэффициент теплопотери.

Еще один пример расчета

Теплоотдача стальных радиаторов отопления таблица. Расчет мощности стальных радиаторов

За пример взято помещение площадью 15 м2и с высотой потолка 3 м. Рассчитывается объем комнаты: 15 х 3=45 м3. Известно, что для обогрева помещения в местности со средним климатом нужно 41 Вт/1 м3.

45 х 41 = 1845 Вт.

Принцип тот же, что и в предыдущем примере, но не учитываются потери теплоотдачи из-за окон и двери, что создает определенный процент погрешности.  Для нужно знать, сколько выдаёт тепла каждая из секций. Рёбра могут быть в разном количестве у стальных панельных батарей: от 1 до 3. Сколько рёбер у батареи, на столько и усилится теплоотдача.Чем больше теплоотдача от системы отопления, тем лучше.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/teplootdacha-stalnyh-radiatorov-otopleniya-tablica-opredelenie-moshchnosti-s-uchetom

Таблица мощности стальных радиаторов керми. Правила подбора КЕРМИ.

Правила подбора стальных панельных радиаторов KERMI :

Правила эти несложные.   При средней высоте потолков 2700-2800мм, подбирается радиатор с теплоотдачей не менее 100вт/кВ.м.  Всё.

А далее, если потолок выше (допустим 3300мм),  вычисляем теплоотдачу радиатора KERMI:

3300мм : 2700мм = 1,22 .

Это и есть коэффициент, на который надо увеличить удельную теплоотдачу на каждый квадратный метр,

Получаем 122вт/кВ.м.   Тоже несложно.

Пример:    в комнате 22 кв.м и в ней 2 окна , шириной 1200мм каждое, при стандартной высоте потолка 2700мм.

Понятно, что это должно быть 2200 ватт  теплоотдачи, с двух радиаторов (1100вт каждый радиатор).

Это могут быть  радиаторы (Ваш выбор!) нижней (FKV), или боковой подводки (FKO):

11 05 10,  или  12 05 08, или 22 05 06, или 33 05 04.

Какой же радиатор КЕРМИ выбрать?         Из приведенного списка –  годится  любой.

Вступают в силу соображения дизайна: ширина окна 1200мм. Радиатор КЕРМИ 33 05 04 (40см длиной) будет смотреться убого.   Красивее будет, если длина радиатора соразмерна ширине окна.   Так, мы выбрали КЕРМИ, ТИП 11 05 10 !!!

Это при стандартной высоте подоконников.

Выбор высоты радиатора зависит от высоты подоконника.  По СНИПП, радиатор  устанавливается на расстоянии не менее 100мм от пола и  не менее 100мм от подоконника.

А если, в нашем случае, высота подоконников будет, скажем 500 мм от пола?

Значить высота радиатора КЕРМИ не может быть выше 300мм.  На нашем сайте выбираем радиаторы,

Высотой 300мм, но с той же теплоотдачей = 1100вт :

Это 11 03 16, или 12 03 12, или 22 03 09, или 33 03 06.   Нам уже понятно, что лучше смотреться будут КЕРМИ

12 03 12  (длина 1200мм), или 22 03 09 (длина 900мм).

Теперь, когда мы, уважаемый Застройщик,  уже подобрали, таким образом, радиаторы КЕРМИ в каждую комнату, остановимся.

Итак, перед нами план комнат с правильно подобранными и прописанными радиаторами.

А в коридоре Вам некуда приткнуть радиатор…      Это значит, что его теплоотдачу надо перераспределить на радиаторы, стоящие в примыкающих к коридору помещениях, соразмерно увеличив их мощность.

Увеличить мощности радиаторов можно везде:  в Детской, в спальных комнатах, в комнатах, стены которой обдувают холодные ветры розы ветров, в прихожей и т.д.     Делать это надо. И это правильно.

Всегда вызывает уважение стремление человека во всё вникнуть самому.

А когда нет времени?  Или не хочется ошибиться?   Тогда высылайте план дома. Мы Вам подберём.

Из присланного плана ясно и четко должны быть видны и понятны:

  1. Площадь каждого помещения.
  2. Ширина каждого окна и высота подоконника над ГОТОВЫМ полом.
  3. Высота потолков.
  4. И важны Ваши соображения по дизайну радиаторов КЕРМИ, а так же Ваше предпочтение типа подводки труб к радиаторам.

Тепла Вам в Вашем Доме!

Источник: https://alyuminievye-batarei.aystroika.info/stati/tablica-moshchnosti-stalnyh-panelnyh-radiatorov-otopleniya-opredelenie-moshchnosti-s-uchetom

Радиатор стальной тип 22 характеристики. Тип 22

Описание

К 22 типу Valve Compact относятся универсальные радиаторы с нижним подключением. Подключение радиаторов через нижние патрубки позволяет замаскировать трубы отопительной системы и создает лаконичный дизайн. Такой монтаж не только эстетичен: он облегчает уборку помещения, лишние трубы не создают препятствий при расстановке мебели.

Устройство радиаторов 22 типа Valve Compact

Конструкция радиаторов 22 типа Valve Compact отражена в их названии:

  • первая цифра нумерации – 2 – означает количество панелей с теплоносителем;
  • вторая цифра – 2 – означает количество конвекторов;
  • название Valve Compact говорит о возможности нижнего подключения приборов.

Дополнительно радиаторы оснащены верхней воздуховыпускной решеткой, боковыми декоративными панелями, вентильной вставкой для регулирования температуры.

Применение

Радиаторы с двумя панелями и двумя конвекторами компактны и эффективны. Это делает их универсальными, подходящими для помещений любого типа и размеров. Радиаторы 22 типа с нижним подключением идеальны для частных домов и коттеджей, также подходят для отопления многоквартирных домов, офисных, административных и общественных помещений.

Размерный ряд радиаторов LEMAX Premium: высота 200, 300, 400, 500, 600 мм, длина от 400 до 3000 мм с шагом 100 мм.

Радиаторы производятся без приваренных элементов крепления Click/Universal, что позволяет использовать радиаторы как для подключения слева, так и справа, а также повысить эстетическую привлекательность радиаторов при использовании совместно с напольным креплением.

Технические характеристики:

  • максимальное рабочее давление 1,0 МПа;
  • испытательное давление 1,5 МПа;
  • максимальная температура теплоносителя 120°С.

Комплектация

В комплект поставки радиаторов 22 типа Valve Compact входят:

  • радиатор - 1 шт.;
  • кран Маевского - 1 шт.;
  • пробка глухая - 2 шт.;
  • встраиваемый клапан Danfoss* - 1 шт.;
  • упаковка (пластиковые уголки и накладки, два слоя термоусадочной пленки);
  • паспорт изделия.
*для радиаторов с нижним подключением (VC), укомплектованных встраиваемым клапаном Danfoss RA-N 013G1382, рекомендуются термоголовки: Danfoss RTR-C 013G7070, Danfoss OEM/RTR 013G7097, Danfoss Eco 014G1003.
ВНИМАНИЕ! Кронштейны для крепления радиаторов в комплект поставки не входят и приобретаются отдельно!!!

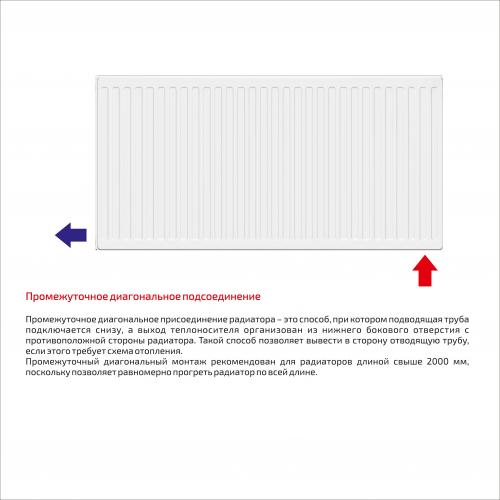

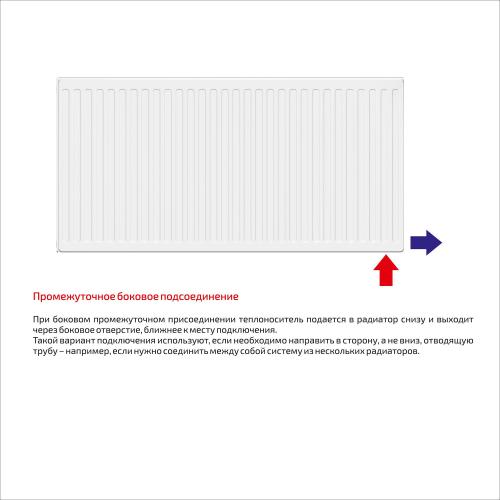

Способы подсоединения

Теплоотдача стальных радиаторов отопления таблица. Расчет мощности стальных радиаторов 03

Тип 22

Теплоотдача стальных радиаторов отопления таблица. Расчет мощности стальных радиаторов 04

Тип 22

Теплоотдача стальных радиаторов отопления таблица. Расчет мощности стальных радиаторов 05

Тип 22

Документы

Паспорт радиатора Размер: 1.3 Мб

Крепление радиаторов Размер: 3 Мб

Гигиенический сертификат Размер: 1.4 Мб

Сертификат соответствия Размер: 1.4 Мб

Технические характеристики Размер: 1.4 Мб


Напиши нам

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Мощность стального радиатора 22 типа. Как рассчитываются стальные радиаторы

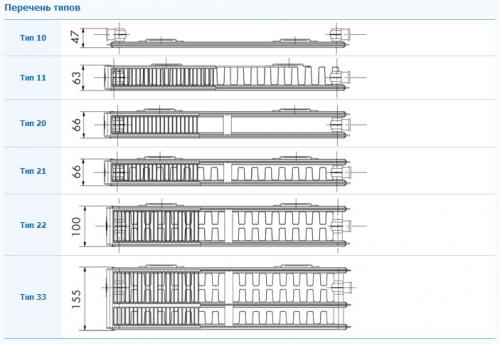

Стальные батареи панельного типа считаются новинкой в сфере отопительных бытовых приборов. Их особенностью являются более компактные габариты. Теплоотдача стальных радиаторов по сравнению с обычными секционными радиаторами батареями на порядок выше. В состав конструкции может входить несколько гофрированных металлических панелей(1,2 или 3 шт.). Под панелями понимаются пластины, сквозь которые теплоноситель поступает в систему. Перед тем, как рассчитать панельные радиаторы по мощности, нужно вооружиться информацией об основных разновидностях этих приборов.

Данные из таблицы мощности стальных радиаторов отопления:

  1. Трехпанельные. Массивность приборов объясняется наличием 3-х панелей, оснащенных оребрением. Маркируются 33.
  2. Двухпанельные. Число пластин сокращено до двух. Маркировка - 22.
  3. Двухпанельные плюс одна пластина (21).
  4. Однопанельные с одной пластиной. Отличаются небольшой мощностью, легким весом и компактными размерами (11).
  5. Только панель без оребрения (10).

Расчет мощности подобных приборов также проводится по площади, только отталкиваются не от квадратного метра, а от кубического.

Теплоотдача стальных радиаторов отопления таблица. Расчет мощности стальных радиаторов 06

Требования СНиП:

  • В домах из кирпича на 1 м3требуется 34 Ватт.
  • В панельных зданиях на 1 м3необходим 41 Ватт.

Держа во внимании эти нормы, можно произвести расчет любого помещения. Знание высоты потолков обязательно.

Пример расчета:

Панельное здание имеет габариты 3,2 на 3,5 метров, при высоте потолка 3 м. Для определения объема нужно перемножить 3,2, 3,5 и 3: в результате получается 33,6 м3. Эта цифра умножается на коэффициент для панельного дома (41).Итог - 1378 Вт. Чтобы получить максимально точное значение, применяют таблицу расчета стальных радиаторов отопления. В ней отображена информация по каждой климатической зоне и характеристикам объекта.
