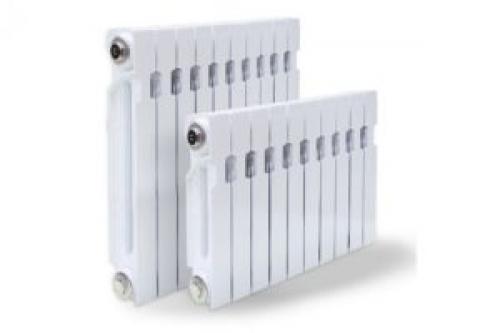

Чугунные радиаторы отопления характеристики. Характеристики чугунных радиаторов

Чугунные радиаторы отопления характеристики. Характеристики чугунных радиаторов

• Используемый материал устойчив к коррозии.
• За счет устойчивости чугуна к физическим воздействиям, батареи применяют с любым видом теплоносителя. Его максимальная температура может составлять 150 градусов. Отличительной чертой служит устойчивость к окислению, ведь чугун не реагирует при соприкосновении с водой, даже если кислотно-щелочной баланс доходит до отметки 9-10 по Ph.
• Превосходно аккумулирует тепло, что повышает его теплоотдачу, если сравнивать с другими материалами. Чугунные батареи сохраняют тепло продолжительное время после отключения подачи теплоносителя.
• Долговечность приборов отопления до 30 лет. При правильных установке и уходе, климатическая техника живёт дольше отведенного срока.
• Толстые стенки – причина, по которой чугунные радиаторы проживают долгую жизнь.
• Число секций может быть разнообразным, чтобы добиться нужного уровня обогрева.
• При повреждении одной секции, заменяют только её, а не всю батарею.

Дизайн современных приборов отопления отличается от привычных старых «гармошек», которые стоят в некоторых квартирах. Популярны устройства, созданные при помощи художественного литья, выполненные в ретростиле.

Подходят для трёх видов подключения.

• Нижний.  При таком подключении трубы присоединяются к нижним выходам с двух сторон. Минус нижнего подключения – малая циркуляция.
• Боковой.   Такой способ подключения предусматривает максимальную циркуляцию теплоносителя, так как трубы подсоединяются к крайней секции в нижний и верхний выходы одной стороны.
• Верхний.   Трубы подсоединяются к верхним выходам крайних секций. Циркуляция при таком подключении гораздо выше, чем при нижнем.

Чугунные радиаторы отливаются из сплава однородной массы, предназначенного для эксплуатации в системах отопления многоквартирных домов. Секции изготавливают отдельно и соединяют, используя инженерные прокладки и ниппели для герметичности.

Заявленная в технических характеристиках мощность отопителя практически всегда разнится с фактической. Связано это с проведением испытаний радиатора в лабораторных условиях, отличающихся от реальных.

Нагретый теплоноситель поступает по трубам отопительной системы в отсеки радиатора и нагревает воздух в помещении, отдавая тепло.

Советские батареи отопления. Минусы

• Большой вес. Чугун – очень тяжелый металл, вес одной секции чугунного радиатора может достигать нескольких килограмм. В среднем, это в 2-3 раза больше, чем вес секции биметаллической батареи, и в 4-6 раз больше по сравнению с весом алюминиевого радиатора. .
• Цена. Одна секция чугунного радиатора заметно дороже, чем аналогичная по размерам и теплоотдаче секция биметаллической или алюминиевой батареи.
• Невозможность установки в систему с автоматической регулировкой. Конструктивные особенности батареи и свойства металла будут препятствовать получению датчиками актуальной информации о температуре теплоносителя и поверхности. При выборе того, какие лучше поставить батареи отопления в квартире, обязательно учтите этот нюанс.
• Низкая эффективность. За счет тепловой инерционности на обогрев квадратного метра площади уйдет гораздо больше энергии и теплоносителя, чем в случае с другими типами батарей. Это может быть совершенно непринципиально, если отопление у вас централизованное, и вы платите исходя из квадратуры дома. Но если у вас газовый котел – придется тратить больше собственных денег, причем уходить они будут преимущественно на обогрев самой батареи, а не на повышение температуры в помещении.
• Неэстетичный внешний вид. Отметим, что это касается лишь старых батарей, но, если у вас как раз такие – едва ли они гармонично впишутся в современную обстановку. Чугунные батареи нового образца в этом плане ничем не отличаются от биметаллических или алюминиевых «собратьев» – они смотрятся современно и стильно, отлично впишутся в интерьер любой квартиры.

Чугунные батареи ссср. Почему чугунные радиаторы отопления пользуются спросом?

Чугунные батареи являются наследием СССР: тогда такие радиаторы устанавливались во всех квартирах и производственных помещениях. В настоящее время, многие демонтируют радиаторы из чугуна, отдавая предпочтение биметаллическим изделиям. Однако чугунные радиаторы отопления остаются актуальными, по сей день, уверенно конкурируя с более современными моделями. В чём секрет такой популярности?

Конструктивные особенности

Чугунные батареи обычно имеют секционное строение, внутри колонн расположены каналы для прохождения теплоносителя. При монтаже, радиаторы соединяются с магистралью ниппельной системой, места соединений обязательно оснащаются резиновыми уплотнителями. Средняя высота таких устройств может достигать 1 500 мм, глубина – 500 мм. Эффективность изделий определяется числом секций и общей площадью теплоотдачи. Батареи обычно устанавливаются под подоконники, крепятся к стене посредством металлических кронштейнов.

Мощность чугунных радиаторов варьируется в пределах 100…300 Вт, в зависимости от модификации. Стоит отметить, что теплоотдача радиатора происходит в двух направлениях: тепловое излучение – 30…35%, конвекция – до 70%. В результате помещение прогревается равномерно, тепло уходит не только в воздух, но и распространяется на окружающие предметы. Разумеется, у чугунных радиаторов есть достоинства и недостатки, которые мы представляем вашему вниманию.

Преимущества

Чугунные батареи имеют толстые стенки, поэтому способны выдерживать давление до 18 атмосфер. Кроме того, конструкция устойчива к гидроударам, которые возможны при резком нагнетании давления воды в магистрали.

Стоит отметить, что чугун инертен к коррозийным процессам, следовательно, батареи отличаются высоким спросом эксплуатации – до 50 лет. Естественно, что внутри секций образуется налёт, однако ржавчина не проникает внутрь материала.

Радиаторы применяются в централизованных системах отопления и индивидуальных проектах. Изделия могут работать с любым видом теплоносителя, устойчивы к агрессивной среде, медленно остывают и обладают неплохой теплоотдачей.

Недостатки

Ключевым недостатком является масса радиаторов, что усложняет процесс транспортировки и монтажа. Кроме того, бюджетные батареи не могут похвастаться презентабельным внешним видом, поэтому приходится дополнительно устанавливать декоративные экраны.

Использование резиновых уплотнителей для стыков со временем вызывает протечки в местах соединений. Внутри секций часто оседает грязь, поступающая из магистрали, поэтому батареи необходимо регулярно промывать. Кроме того, несмотря на хорошую теплоотдачу, для прогрева помещения чугунным батареям требуется гораздо больше времени, чем биметаллическим аналогам.

Что предлагает рынок

Современные чугунные батареи изготавливают в нескольких модификациях, что позволяет подобрать продукцию в зависимости от требований заказчика и характеристик помещения. Вот какие вариации предлагает своим покупателям компания «Много тепла» в Москве:

• Горизонтальные. Это привычные многим батареи отопления, которые крепятся под подоконником. Отметим, что это наиболее дешёвые модели, которые впрочем, не теряют своей эффективности.
• Вертикальные. Одна из новинок рынка, отличающаяся от предыдущей модели вертикальным расположением секций. Такие изделия можно устанавливать практически в любом месте жилого помещения, экономя свободное пространство.
• Дизайнерские. Это довольно оригинальные модели радиаторов, которые не только обогревают помещение, но и органично вписываются в интерьер, становясь его неотъемлемой частью.

Кроме того, можно выбрать батареи по конструктивным особенностям. В частности, все модели, имеющиеся на рынке, можно разделить на секционные, монолитные и экономайзеры. К преимуществам монолитных радиаторов можно отнести отсутствие соединительных стыков, что исключает возможность протечек. В основу экономайзеров входят ребристые патрубки, которые объединяясь в одну конструкцию, позволяют регулировать площадь теплоотдачи чугуна .

Как видите, модельный ряд чугунных радиаторов огромен, и преимуществ у данной системы отопления довольно много. Поэтому выбирая батареи для квартиры или частного дома, не стоит сбрасывать со счетов изделия из чугуна.

Чугунные батареи отопления. Лучшие чугунные радиаторы в соотношении цена/качество

STI Нова 500

Радиатор из облегченного чугуна с хорошим функционалом . Максимальное числоприсоединенных секций — 14.

Прогреваются быстро с циркуляционным насосом. Теплоотдача отменная. Диаметр подключения — 1 дюйм.

Топлива в секции — не более 0,52 литра . Расстояние между осями — 500 мм. Давление — 18 бар (опрессовочное) и 12 бар (рабочее).

Теплоотдача радиатора — 120-1680 Вт. Подключение — боковое.

Наружная часть окрашивается из пульверизатора, предварительно обрабатывается пескоструйной машиной .

Можно поставить регулирующий кран подачи воды в радиатор (это поможет самостоятельно регулировать тепло с помощью крана).

Технические характеристики :

• масса секции: 4,2 кг;
• размеры секции: 60 мм (ширина);
• толщина: 85 мм;
• высота: 580 мм.

Konner Modern 500

Линейка этих радиаторов очень популярна и имеет немало положительных отзывов понескольким причинам .

Во-первых, все модели адаптированы под российские условия эксплуатации, во-вторых, обладают высокой теплоотдачей, в-третьих легко устанавливаются (без привлечения посторонних лиц) и обслуживаются.

Требованиям ГОСТа соответствуют, как и международным стандартам качества производства .

Гарантия качества — 5 лет, срок службы — в 5 раз больше. Диаметр входного отверстия — 32 мм.

Теплоотдача — 130 Вт . Параметры испытательного давления — 1,8 МПа, а рабочего — 1,3 МПа. Расстояние межосевое — 500 мм.

Технические характеристики :

• секция без ниппеля весит: 4,14 кг;
• высота: 60 см;
• ширина: 60 мм;
• глубина: 96 мм.

Viadrus Styl 500/130

Радиатор, приспособленный под отечественные отопительные системы . Производителиотказались от замысловатого дизайна в пользу надежности и мощности, но и прятать этот прибор нет никакой необходимости: он выполнен в строгом приятном стиле с легкой асимметрией, и не будет выглядеть «белым пятном» в вашей квартире или офисе.

Длительный срок эксплуатации, большой гарантийный срок, способность выдержать высокое рабочее давление и гидроудар — вот еще «плюсы» этого радиатора .

Термостойкая краска, которой покрывают модели, не выгорает со временем и даже не трескается.

Радиатор легко мыть .

Мощность можно изменять под свои требования.

Технические характеристики :

• масса: 3,8-76 кг;
• толщина: 130 мм;
• высота: 580 мм;
• ширина всего ряда: 1200 мм.

RETROstyle TOULON 500/110

Компактность, надежность, функциональность — вот 3 основных качества радиатора марки .Внешность его определяет элегантная лаконичность форм и отсутствие лишних деталей.

Отлично будет смотреть в квартирах с дизайном в стилях эклектика, лофт, гранж и хай-тек.

Одна секция имеет ширину 60 мм .

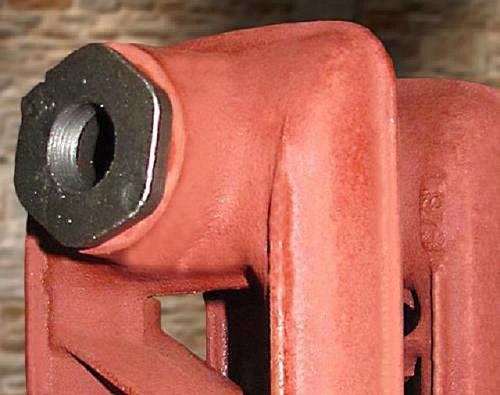

Советские чугунные батареи, характеристики. Чугунные радиаторы МС- 140

Эту марку чугунных батарей можно назвать самой используемой, так как они ранее устанавливались практически в каждом частном доме или городской квартире. Глубина одной секции этого радиатора составляет 140 мм, межосевая высота 500 мм, мощность теплоотдачи может доходить до 160 Вт – в зависимости от основного режима котельной. Маркируется этот тип радиатора МС 140 — 500.

Базовый материал изготовления – серый чугун марки СЧ -10. Для соединительных ниппелей применяется или ковкий чугун марки КЧ — 30 — 6- Ф , или сталь 08КП ( 08 ПС ). Прокладки – из теплостойкой резины марки ТТС или ПИ. Резьба соединительный ниппелей или пробок – 1¼ дюйма.

Как правило, с завода радиаторы поставляются в собранных батареях по 7 или по 4 секции. Для строительных организация практикуется поставка «пакетами», в комплект которого входит 9 семисекционных и одна четырехсекционная батарея

Производят несколько вариантов чугунных батарей МС 140:

• Кроме типовых двухканальных, МС 140 — 500 могут иметь оребрение.

Чугунный радиатор с оребрением

Этот тип радиатора считается самым эффективным, так как дополнительные ребра , установленные между двумя вертикальными каналами секции, нагреваясь, резко поднимают площадь активного теплообмена. Мощность этого варианта батареи выше, чем у «классического»  типа , и может доходить до 195 Вт.

Однако, устанавливая этот вариант радиатора, необходимо помнить — чтобы он работал эффективно, его ребра следует периодически очищать от грязи и пыли, иначе теплоотдача падает на 25 ÷ 40 Вт.

• Радиатор MC 140 ÷ 300

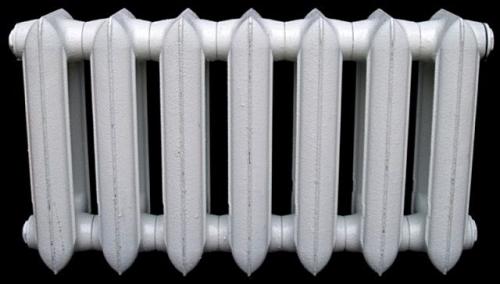

Чугунный радиатор МС-140-300

Этот тип радиатора имеет такую же глубину в 140 мм, но высота между осями составляет всего 300 мм, поэтому одна секция вырабатывает порядка 120 В т т епловой энергии. Этот компактный вариант батареи хорошо подходит для небольших комнат, или же в том случае, когда расстояние между полом и подоконником слишком мало, чтобы уместить более высокий тип отопительного прибора.

Производители чугунных радиаторов МС- 140

Производством чугунных батарей МС-140 занимаются заводы в нескольких странах, и их продукция может несколько различаться по техническим характеристикам.

В России радиаторы производятся следующими предприятиями:

• Котельно-радиаторный завод, г. Нижний Тагил ;
• ОАО « Сантехлит », пос. Любохна Брянская область ;
• ООО «Декарт», г. Новосибирск.

В Республике Беларусь производством радиаторов занимается завод отопительного оборудования, г. Минск.

Кроме того, на российском рынке представлены чугунные батареи, произведенные на литейно-механическом заводе в г. Луганске.

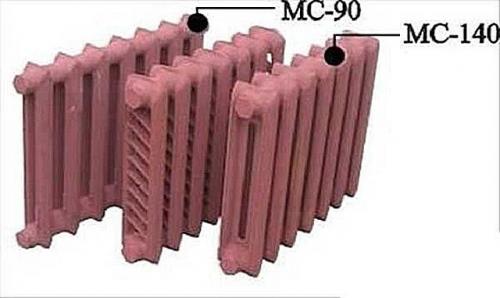

Радиаторы МС-140 с оребрением и без него, и, для сравнения, радиатор МС-90

Кроме радиаторов МС 140, на этих предприятиях изготавливается еще одна разновидность, имеющая меньшую глубину — она маркируется МС-90.

Радиатор чугунный мс-90 характеристика. Технические характеристики чугунных радиаторов мс 140

На данный момент в нашей стране радиаторы чугунные отопления мс 140 можно назвать самой распространенной моделью обогревательных приборов. Данные устройства производятся согласно ГОСТ 8690–94. В зависимости от расстояния между осями, существует пять типоразмеров батарей мс 140: 300, 400, 500, 600 и 800 мм.Раньше все типоразмеры применялись достаточно широко, и их можно было увидеть не только в жилых квартирах, а и в административных, производственных зданиях. На данный момент чаще всего используются чугунные радиаторы мс 140 500 и 300. Другие модификации встречаются крайне редко и, как правило, изготавливают их под заказ.

В виду популярности батарей мс 140 500 следует рассмотреть технические параметры данной модели. На радиаторы отопительные чугунные марка мс 140 характеристики приведены для одной секции, поскольку это чисто секционная модель. Подобрав нужное количество секций, можно создать в помещении оптимальный температурный режим. Основные характеристики радиаторы отопления мс 140 500 сводятся к следующим:

давление. Рабочее давление составляет до 9 атмосфер, а опрессовочное – до 15 атмосфер;
• теплоотдача невысокая и равняется 175 Вт;
• каждая секция имеет по два канала;
• размеры секции: высота – 50 см., ширина – 9,8 см;
• вместительность одной секции составляет 1,35 литров воды;
• радиатор способен выдержать температуру теплоносителя до +130 градусов.

Стоит рассмотреть устройство чугунной батареи отопления модели мс 140 500. Для производства используется серый чугун. Ниппели же изготавливаются из ковкого чугуна. Между секциями устанавливаются прокладки. Для производства прокладок применяется термостойкая резина.

Источник: https://alyuminievye-batarei.aystroika.info/stati/chugunnye-radiatory-i-ih-harakteristiki-preimushchestva

Радиаторы чугунные мс-140 технические характеристики. Технические характеристики батарей МС 140

Для изготовления этого типа радиаторов в свое время был разработан целый ГОСТ 8690–94, регламентирующий все параметры изделия. В соответствии с ним производилось 5 типоразмеров батарей с межосевыми расстояниями 300, 400, 500, 600 и 800 мм. Ниже в таблице представлены чугунные радиаторы отопления с техническими характеристиками габаритов в соответствии с ГОСТ 8690.

Раньше все типоразмеры данных приборов можно было увидеть не только в квартирах, но и в производственных или административных зданиях. Проводить обзор характеристик целесообразно двух самых «ходовых» типоразмеров 300 и 500 мм, что пользуются спросом до сих пор. Остальные модификации сейчас встречаются весьма редко, а изготавливаются они только под заказ.

Основные технические характеристики чугунного радиатора МС 140 с межосевым расстоянием 300 и 500 мм отражены в следующей таблице.

Изучив все характеристики, можно сделать выводы о достоинствах и недостатках рассматриваемых отопительных приборов. Преимущества их заключаются в следующем:

1. Долговечность. Она составляет не менее 30 лет.
2. Теплоотдача. Невзирая на устаревшую конструкцию, чугунный радиатор МС 140 показывает неплохие значения тепловой мощности.
3. Неприхотливость. Серый чугун, из которого изготавливаются приборы, не подвержен коррозии и спокойно переносит плохой теплоноситель с большим содержанием кислорода.
4. Нетребовательность к обслуживанию. Промывать каналы изделия раз в 2 года не бывает лишним, но если этого не делать, то МС 140 будет благополучно работать и дальше. Только показатель теплоотдачи начнет снижаться.
5. Инертность. Она является как плюсом батарей, так и их минусом. Плюс в том, что после отключения отопления прибор еще долгое время отдает тепло в помещение.
6. Доступная стоимость.

Теперь о недостатках, коих тоже немало. Та же инертность приборов вызывает их длительный разогрев и исключает возможность регулирования с помощью термоголовок. Есть и другие:

1. Большая вместительность теплоносителя. Это влияет на скорость прогрева и остывания системы, а еще заставляет затрачивать массу тепловой энергии на прогрев большого объема воды.
2. Немалый вес изделий оказывает влияние на монтаж радиаторов. Их очень непросто закрепить на стенах из пористых легких материалов, что очень популярны в наше время.
3. Низкий порог рабочего давления. Это делает невозможным его установку в системах высотных зданий.
4. Хрупкость. Настенный чугунный радиатор МС 140 500 боится ударов, поскольку имеет тонкие стенки. Растрескивается при малейшем примерзании воды от мороза.
5. Непрезентабельный внешний вид по сравнению с более современными аналогами батарей из чугуна.

Чугунные радиаторы марки. Особенности изготовления батарей из чугуна

Слишком долго чугунные радиаторы были единственным видом обогревательных устройств, установленных в многоквартирных домах. Многие люди настолько к ним привыкли, зная об их долговечности и надежности, что когда приходит время менять отопительную систему, ищут аналогичные устройства.

Чугунные батареи нового образца совершенно не такие, к каким привыкли жильцы хрущевок. У старых моделей были свои преимущества, на фоне которых их недостатки забывались, а связано это с особенностью их изготовления.

Этот металл невозможно подвергать обработке, поэтому изделия из него, будь то старые чугунные радиаторы отопления или сковородки, всегда отливались в готовых формах. Этим обусловлено то, что многие десятилетия производились одинаковые по высоте, ширине и глубине секционные «гармошки».

Чтобы изменить тепловую мощность чугунного радиатора, требовалось добавить или убрать секцию, для чего из системы полностью сливался теплоноситель, парализуя подачу тепла в здание.

Для обеспечения качественной герметизации, между секциями устанавливаются резиновые прокладки (в случае применения антифриза они должны быть паронитовые).

Чугунные секционные радиаторы соединяются при помощи ниппель — гаек и специального ключа и по типу делятся:

• На одноканальные образцы, которые встречаются в основном в вертикальных моделях.
• Двухканальные типы – это основной вид чугунных радиаторов.
• Трехканальные встречаются крайне редко, обладают самой высокой теплоотдачей и большой глубиной.

По форме коллекторов виды чугунных радиаторов отопления можно разделить на овальные и круглые. Первые признаны более надежными и устойчивыми к гидроударам, но не менее важна толщина стенок устройства. Чтобы сделать их настолько же легкими, как стальные или биметаллические батареи отопления, потребуются тонкие стенки, но они слишком уязвимы перед ударами и механическими повреждениями. Слишком толстый слой чугуна сделает радиатор неуязвимым, но неподъемным, что так же неприемлемо, к тому же он будет разогреваться целую вечность. Старые радиаторы весили порядка 7.5 – 8 кг, что совсем немало для одной секции.

В советское время для их производства применяли несколько видов заготовок, отличающихся размерами. Глубина зависела от количества каналов для теплоносителя, а высота – от межосевого расстояния.

Различались модели с межосевыми показателями от 300 мм и до 900 мм, но самыми популярными стало расстояние 500 мм которое и в наше время считается классическим стандартом радиаторов из любого металла.

Если предстоит замена старых чугунных батарей на новые, то следует выбирать аналоги с тем же межосевым расстоянием, что обеспечит надежность их подключения к системе обогрева и эффективность работы.

Параметры этих радиаторов были таковы, что вполне соответствовали централизованному отоплению тех лет:

• Рабочее давление 9 – 12 атмосфер.
• Нагрев теплоносителя до +110 градусов.
• Устойчивость к химическим примесям воды.
• Эксплуатационный срок 20 лет при безупречной работе до 50.
• Низкая стоимость.

Самым большим минусом советских «гармошек» был их вес. Их было сложно перевозить и монтировать, да и не каждая стена способна выдержать подобную «ношу». С появлением высотных зданий сильные стороны чугунных батарей перестали соответствовать новым стандартам централизованного отопления, так как в домах более 12 этажей гидроудары намного выше, чем они способны выдержать.
