Последний радиатор в двухтрубной системе отопления. Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Последний радиатор в двухтрубной системе отопления. Виды систем отопления

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

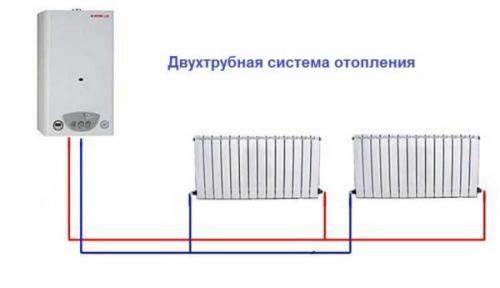

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Последний радиатор в двухтрубной системе отопления. Виды систем отопления

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Не греет одна ветка отопления. Батареи в конце ветки не греют

    Сообщения

    pamtt

    Участник

    • Томск

    Это понятно, но ветка сделана так, что можно только ее прикрывать — на радиаторах увы кранов нет (на одном есть в коридоре).

    Но в прошлом году все работало более-менее. А сейчас вот так… какие еще могут быть варианты.

    Саныч

    Участник

    • Родионово

    Никаких. Ставьте на каждый прибор терморегулятор и кран шаровый. Полипропилен позволяет это сделать легко и просто с минимальными затратами. Двухтрубная система изначально подразумевает обязательную установку регулирующей арматуры на каждом приборе.

    BMV1

    Участник

    • Зеленая долина 2 (Корнилово)

    Проверьте фильтр перед насосом. Была такая же фигня нынче — две самые дальние батареи не хотели «заводиться» — насос не продавливал даже на самом большом напоре. Оказалось фильтр заиловался.

    Висариoн4

    Хранитель

    • OldSchool Admin

    Проверьте фильтр перед насосом. Была такая же фигня нынче — две самые дальние батареи не хотели «заводиться» — насос не продавливал даже на самом большом напоре. Оказалось фильтр заиловался.

    Интересно, а откуда за год мусор взялся, если система автономная. Трубы металлические?

    Саныч

    Участник

    • Родионово

    Интересно, а откуда за год мусор взялся, если система автономная. Трубы металлические?

    Как никогда он актуален именно со стальной трубой. Окалины от сварки, стружка от резьбы, поверхностная окалина самой поверхности новой трубы. Всё это беда для крыльчатки насоса. И вполне реально, что какая-нить бяка сидит себе, зацепившись за заусенец, а при изменении режима потока её отрывает и несёт в насос… А вот в уже в чистой системе фильтр зачастую вреден, поскольку он замыливается. Покрывается слизью и перекрывает поток. Я сам себе собирал из стали. А потому и фильтр не ставил, будучи уверенный, что в системе у меня нет механических частиц.

    BMV1

    Участник

    • Зеленая долина 2 (Корнилово)

    Интересно, а откуда за год мусор взялся, если система автономная. Трубы металлические?

    трубы пластиковые. Металлический котел и гидроразделитель. Опять-же вода исходно с 3-кратным превышением ПДК по железу и марганцу.

    Опять-же летом когда газ подключал сливал почти всю систему и она недели 2 стояла без воды — на воздухе ржавеет даже лучше чем в воде. Потом когда набрал систему эту ржавчину смыло в фильтр похоже.

    Автор

    Сообщения

Просмотр 13 сообщений - с 1 по 13 (из 13 всего)

  • Для ответа в этой теме необходимо авторизоваться.

Правильный монтаж двухтрубной системы отопления. Как устроена двухтрубная система отопления

Отопление частного дома с использованием радиаторов подразумевает обустройство трубопроводной сети. Двухтрубная система отопления лучше всего подходит для самостоятельного изготовления, так как «прощает» неопытному мастеру некоторые ошибки в работе.

Общие сведения о двухтрубной системе отопления

Любая система обогрева с жидким теплоносителем состоит из одного или нескольких замкнутых контуров, соединяющих радиаторы и котёл.

В двухтрубной разводке горячий теплоноситель подаётся по одной ветви контура, а возвращается по другой, отсюда и происходит название.

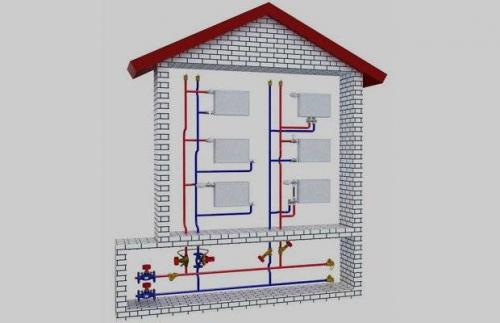

Схема типичной двухтрубной системы отопления в частном доме.

Признаки классификации:

  1. Организация движения теплоносителя – самотёчная и принудительная.
  2. Конструкция – открытая или закрытая, горизонтальная или вертикальная.
  3. Разводка труб – лучевая, тупиковая, кольцевая.

Комбинируя свойства, можно добиться наилучшего соответствия условиям эксплуатации.

Преимущества и недостатки

Плюсы и минусы двухтрубной системы следует рассматривать с учётом эксплуатационных свойств и технических характеристик.

Преимущества Недостатки
Одинаковая температура теплоносителя во всех радиаторахПовышенный расход труб – к радиатору необходимо вести 2 ветки, подводящую и отводящую
Регулировка теплоотдачи каждой батареиБольшой диаметр труб стояка и подводки к первым в контуре радиаторам
Небольшое гидравлическое сопротивление
Работоспособность всей системы при поломке одного или нескольких радиаторов
Использование в зданиях большой этажности
Гибкость вариантов подводки – в полу, в стенах, вдоль стен, под потолком и за фальшпотолком

В таблице отмечены общие для всех двухтрубных сетей недостатки. Однако каждому варианту разводки могут быть присущи отрицательные качества, ограничивающие применение, которые мы еще рассмотрим далее.

Схемы открытых и закрытых двухтрубных систем отопления

Циркуляция теплоносителя осуществляется тремя способами:

  • самотёчным (гравитационный);
  • принудительным с помощью насоса;
  • комбинированным.

Кроме того, системы разделяются на открытые и закрытые. Этот показатель характеризует взаимодействие теплоносителя и атмосферы.

При нагревании объём любого жидкого теплоносителя увеличивается. Известно, что жидкость практически не поддаётся сжатию, поэтому для размещения «излишков» требуется отдельное устройство – расширительный бак.

Открытый тип

Схема двухтрубной системы отопления открытого типа.

В открытых системах бак устанавливают в высшей точке, он соединён с атмосферой патрубком.

Преимущества открытой системы – простота и минимум дополнительных устройств. В качестве расширительного бачка используют любую.

Готовый расширительный бак под СО открытого типа.

По мере необходимости в бак добавляют воду. Для этого:

  • устанавливают краны и соединяют систему с водопроводом;
  • доливают теплоноситель через открывающийся люк.

Внимание! Открытую систему не допускается заполнять антифризом – испарившиеся газы могут быть ядовиты.

Закрытый тип

В закрытых системах используют герметичный расширительный бачок с эластичной диафрагменной или баллонной мембраной внутри. Мембрана разделяет устройство на 2 части. В одну камеру насосом нагнетают воздух под давлением 1,2–1,5 атм, а вторая соединена с трубой системы отопления.

Когда теплоноситель нагревается и расширяется, его избыток заполняет бачок. При понижении температуры жидкости мембрана выдавливает теплоноситель в систему. Предварительное нагнетание в бак воздуха позволяет поддерживать давление, необходимое для работы котла, автоматика которого отключает питание при давлении меньше 1,2 атм.

В герметичных конструкциях можно использовать антифризы или гликоли.

Схема двухтрубной системы отопления закрытого типа.

В закрытых сетях бак располагают неподалёку от котла, что упрощает контроль за работоспособностью всей конструкции.

Самотёчные схемы

Самотёчные (гравитационные) системы работают за счёт законов физики. При нормальном атмосферном давлении, будучи нагретой до 50оС, вода имеет плотность 988 кг/м3, а при 85оС — 968 кг м3.

Схема двухтрубной гравитационной системы открытого типа.

В отопительном контуре горячая вода (более лёгкая) поднимается по трубам, а остывший в радиаторах теплоноситель движется вниз, возвращаясь в котел по «обратке». Циркуляционный насос не используется.

Не греют последние батареи в частном доме. Что делать, если верх батареи горячий, а низ — холодный? Как определить причину и устранить ее

В любом радиаторе отопления одна часть теплее, друга прохладнее, что является нормой, но перепад температуры должен быть плавным и незначительным.

А что делать, если верх батареи горячий, а низ холодный? Во-первых, выяснить причину, во-вторых, попытаться её устранить.

В статье мы разберем причины возникновения неравномерного прогрева батарей отопления, и предоставим способы решения этой проблемы.

Почему батарея не вся горячая?

Коэффициент полезного действия (КПД) зависит от равномерности прогрева батареи отопления. Если этот показатель не достигает оптимального уровня, то и говорить о комфортной температуре в помещении не приходится.

Горячий верх и холодный низ у радиатора возникает не только в старых чугунных, но и в инновационных биметаллических системах.

Завоздушенность батареи

Проблема более всего характерна для многоэтажных домов и верхних этажей. Это обусловлено законами обычной физики — воздушные потоки всегда направлены вверх.

Под понятием завоздушенность подразумевается наличие скопившегося воздуха внутри обогревательной системы, из-за чего водные потоки не могут полноценно перемещаться по трубам и радиатору.

Если в квартире установлены батареи старого типа — без крана Маевского, для выгона воздуха придётся вызывать слесаря из ЖЭКа. Но для начала попробуйте попробуйте:

  1. Найдите муфту, которая находится на месте стыка трубы и подхода к батарее.
  2. Разверните её, после чего вытечет вода, а вместе с ней уйдёт воздух.

Не забудьте подставить таз для стока жидкости. В противном случае вода зальёт пол, и произойдёт затопление соседей снизу.

Если же это частный дом, то проблема решается просто:

  1. Перекройте общую подачу отопления.
  2. Откройте спускник, находящийся в верхней части системы.
  3. Уберите воздух посредством обратного давления.

Намного легче устранить застоявшиеся воздушные массы в современных радиаторах, которые оснащены специальными кранами. Как это сделать правильно:

  1. Перекройте кран на трубе, направленную на подачу горячей воды в батарею. Вентиль на обратке оставьте открытым.
  2. Откройте кран-спускник и подождите несколько минут, благодаря чему весь воздух выйдет из системы.
  3. Закройте его и включите воду.

Если такие действия не изменили ситуацию, значит, проблема заключается в другой причине.

Источник: https://mebel-doma23.ru/stati/pochemu-poslednyaya-batareya-holodnaya-v-chastnom-dome-prichiny-holodnyh-radiatorov

Схема отопления двухтрубная. Идеальный вариант обогрева жилья – система с двумя трубопроводами

Такая схема отопления двухэтажного дома лишена большинства «минусов», которые имеет однотрубная конструкция. Правда, для ее монтажа требуется больше труб и других материалов. Но организация качественного отопления частного строения, несомненно, важнее.

Двухтрубная система функционирует по следующей схеме: по одной магистрали теплоноситель идет вверх, а по другой – возвращается. Для выполнения такой схемы своими руками допускается применение любых труб и типов отопительных батарей. Радиаторы при этом подключают по-разному. Если трубопровод «спрятан» под пол либо обе трубы магистрали расположены под батареей, обратку и сам теплоноситель подключают к нижним радиаторным патрубкам.

Последний радиатор в двухтрубной системе отопления. Виды систем отопления 02

Схема подключения радиаторов

Эффективность теплоотдачи нагревательных элементов в этом случае может быть не очень высокой, так как верхний участок батареи не всегда прогревается. Не рекомендуется использовать такую схему подсоединения труб водяного обогрева, если устанавливаются радиаторы из чугуна. Лучше в данной ситуации использовать более современные панельные батареи.

Второй способ – обратка подсоединяется снизу, а теплоноситель – сверху (с одной стороны). При таком способе подключения двухтрубная разводка функционирует намного эффективнее. Но она не подходит для батарей с большим количеством (свыше 15) секций – теплопотери при наличии 16 и более секций становятся критичными.

Последний радиатор в двухтрубной системе отопления. Виды систем отопления 03

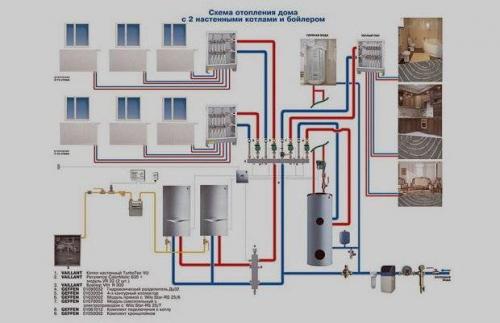

Подключения 2-х трубной разводки

Наиболее популярными являются проекты обогрева частного жилища в два этажа, в которых используется перекрестный (диагональный) способ подключения труб своими руками:

  • с одной стороны (сверху) к радиатору подходит теплоноситель;
  • обратка подсоединяется с другой стороны снизу.

Двухтрубная разводка в частном доме позволяет выполнять перекрытие СО на одном из ее участков в любой момент. При этом остальные комнаты в коттедже продолжают обогреваться в прежнем объеме. Желательно, чтобы двухтрубная система была выполнена с принудительной, а не естественной циркуляцией (ЕЦ) горячей воды. О различиях между видами циркуляции мы расскажем дальше.

Не греются последние батареи. Глобальные проблемы контура отопления

Не греются последние батареи. Глобальные проблемы контура отопления

Котэ не любит холодных батарей.

Причины, почему одна батарея горячая, другая – холодная, могут носить глобальный характер:

  • неправильно смонтирован байпас;
  • отсутствует балансировка;
  • недостаточное давление.

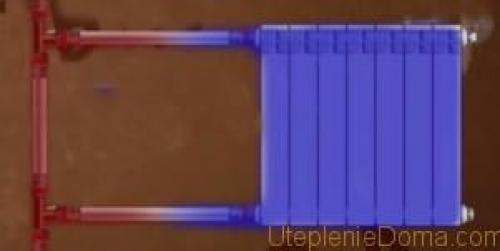

Неправильно смонтирован байпас .Байпас представляет собой трубку перед радиатором. Он соединяет между собой подачу подогретого теплоносителя и обратку. Последняя батарея плохо греет, если байпас устанавливается слишком далеко от нее. Ведь, согласно законам физики, теплоносителю будет легче пройти по байпасу, чем через весь нагревательный элемент.

Байпас врезается непосредственно в разводку, а не через двух- или трехходовой клапан. Теплоноситель поступает в радиатор через отводы. Как следствие – уменьшается сечение подающих труб. Давления в системе не хватает, чтобы протолкнуть горячую воду через контур. Как результат – не греет последний радиатор отопления.

Часто при первом запуске отопительного контура в доме не греет последняя батарея. Что делать? Специалисты рекомендуют не предпринимать радикальных действий и дать системе выровняться. Воздух, который находится в воде, должен выйти естественным образом. Через некоторое время отопительная разводка будет функционировать нормально.

Не греются последние батареи. Глобальные проблемы контура отопления

Ошибка в диматре байпаса.

Неправильный монтаж радиатора .Почему не греет последняя батарея? Возможно, последний радиатор в контуре отопления слишком большой. Он содержит больше, чем 12 секций. В таком случае давления в системе не хватает, чтобы прогнать теплоноситель через весь объем нагревательного элемента. Положение усугубляется боковым подключением. Горячая вода не доходить до крайних секций. Как результат – плохо греет последний радиатор отопления.

Неправильная балансировка .Под балансировкой системы подразумевается равномерное распределение теплоносителя по всему контуру обогрева. Она выполняется при помощи запорно-регулировочных арматур и терморегуляторов. Если последняя батарея в системе отопления холодная, то, возможно, проблема кроется в неравномерном распределении горячей воды по разводке.

Все про пластиковые трубы для отопления: характеристики, размеры, монтаж.

Какая должна быть толщина стальных труб для отопления? Ответ здесь.

Двухтрубная система отопления с нижней разводкой. Схема работы нижней разводки

Принцип, согласно которому функционирует двухтрубное отопление с нижней разводкой, отличается от работы схемы с верхней разводкой в первую очередь направлением передвижения теплоносителя. Двухтрубная нижняя система предусматривает, что подающую трубу прокладывают снизу, рядом с обраткой. Что касается теплоносителя, то он движется по стояку снизу вверх. Такая схема двухтрубной системы отопления с нижней разводкой достаточно практична.

Далее жидкость, пройдя через отопительные радиаторы, направляется по обратным трубам стояков и поступает в магистраль обратки, а затем в нагревательный котел. Для удаления воздуха из конструкции используют спускники - краны Маевского, ими оборудуют все радиаторы. Как выглядит такой элемент видно на фото. В качестве альтернативы можно установить на трубах стояков автоматические воздухоотводчики.

Схемы двухтрубного отопления с нижней разводкой могут состоять из нескольких контуров, в которых проектируют попутное движение жидкого носителя тепла в подающем и обратном трубопроводе и тупиковую разводку.

Если подводящая труба располагается на уровне отопительного радиатора или ниже, в системе нередко возникают воздушные пробки. Если конструкция охватывает несколько этажей, на каждой батарее должен располагаться кран Маевского. Существует следующий способ решения проблемы с пробками – это прокладка включенных в схему воздушных линий. Из них воздух поступает в центральный стояк и через расширительный бак удаляется из конструкции.

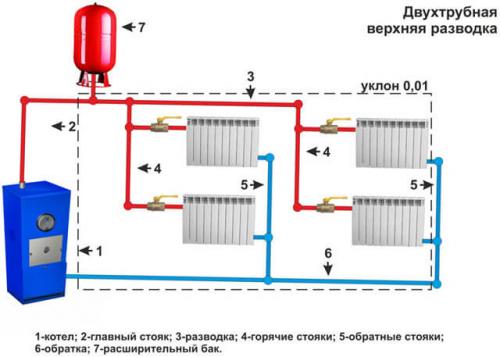

Двухтрубная система отопления на два крыла. Варианты разводки подачи теплоносителя

Системы в зависимости от организации подачи носителей тепла бывают с верхней или нижней разводкой. Когда задействуется схема двухтрубной системы отопления с верхней разводкой, тогда трубопровод прокладывают под потолком, а трубы подачи от него опускают вниз, к радиаторам. Обратку монтируют вдоль напольного покрытия.

Преимущество этого варианта в том, что можно без проблем сделать систему, в которой теплоноситель движется благодаря естественной циркуляции. Дело в том, что за счет перепада высот возникает поток, способный обеспечить требуемую скорость передвижения, для чего нужно обеспечить достаточный угол уклона.

Двухтрубная система отопления на два крыла. Варианты разводки подачи теплоносителя

Но схема системы отопления с верхней разводкой стала менее популярной по причине неэстетического вида. Правда, сверху ее можно спрятать под натяжной или подвесной потолок и тогда будут заметны только трубы, идущие к батареям, которые можно убрать в стены.

И нижний, и верхний вариант разводки задействуют в вертикальных двухтрубных конструкциях. В случае нижней разводки подающий трубопровод прокладывают внизу, но выше, чем трубу обратки.

Также можно расположить линию подачи в подвальном или полуподвальном помещении, между чистовым полом и его черновым основанием. При этом обратку прокладывают ниже. Выполняют подводку или отводку теплоносителя к батареям через отверстия, сделанные в полу.

При расположении труб, обустроенных таким образом, подключение получится скрытым и одновременно эстетичным. Но в данном случае следует подбирать месторасположение котла. Если система функционирует с принудительной циркуляцией, расположение нагревательного агрегата относительно радиаторов не имеет значения, поскольку поток продавит насос. Что касается конструкций с естественным передвижением теплоносителя, батареи необходимо располагать выше уровня котла, для чего его нужно заглубить.

В двухэтажном частном домовладении двухтрубная отопительная система должна иметь нижний тип разводки и два крыла, в каждом из них температура будет регулироваться вентилями. Теплоноситель в ней перемещается при помощи принудительной циркуляции и по этой причине котел размещают на стене.
