Как правильно подключить алюминиевый радиатор. Способы подключения радиаторов отопления
Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи .
Способ №1 — боковое подключение
Боковое подключение радиаторов
Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.
К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:
- Подача — в верхний патрубок.
- Обратка — в нижний.
Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.

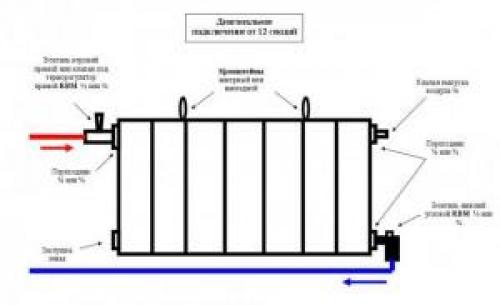

И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.
Диагональное подключение радиаторов отопления. Однотрубный
Однотрубное подключение радиаторов относят к самым дешевым способам обогрева помещений, для его реализации тепло подается последовательно в каждый из обогревателей. С выхода последнего по обратке рабочее тело поступает в котел и после нагрева снова направляется в радиаторы отопления, совершая круговое циклическое движение.
Однотрубная система широко применяется как в многоэтажках, так и в индивидуальном строительстве при обогреве коттеджей и дач. К ее преимуществам относят минимальный расход материалов, существенным недостатком является неравномерный нагрев — к радиатору, самому последнему в цепи, поступает жидкость с наименьшей температурой.

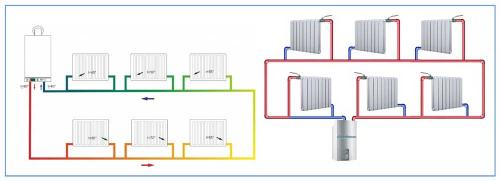

Рис. 2 Соединение радиаторов в однотрубной системе по схеме ленинградка
Решить проблему неравномерного прогрева в однотрубной разводке помогают различные инженерные решения, которые с одинаковой эффективностью используют в коммунальном и индивидуальном домостроении. Правильное подключение радиаторов отопления при однотрубной системе состоит в выборе одной из двух популярных схем ленинградки — с подсоединением отводов внизу или по диагонали.
В ленинградке реализовано последовательное подключение радиаторов отопления следующим способом: трубопровод проходит внизу у пола от выхода ко входу котла, делая замкнутую петлю, а все теплообменники подключаются к ней параллельно через нижние (верхние) входные и выходные фитинги.
Подключение радиатора к однотрубной системе отопления с байпасом широко применяется в многоквартирных и частных домах, для его реализации задействуют входной и выходной батарейные фитинги с одной стороны, а между подающей и обратной трубой врезают вертикальную перемычку небольшого диаметра (байпас на рис. 9 слева).
Самое эффективное подключение радиаторов отопления. Возможные схемы подключения
Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

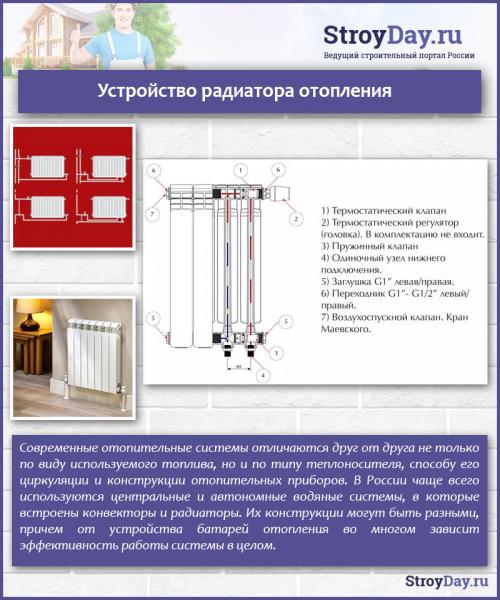

Устройство радиатора отопления

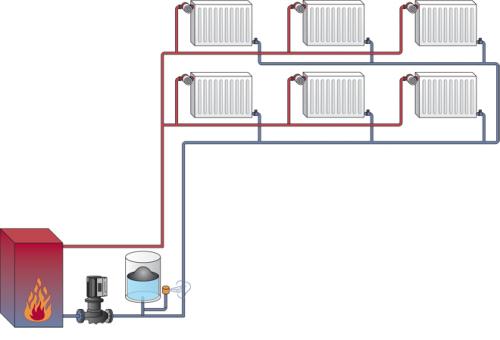

Двухтрубная система отопления

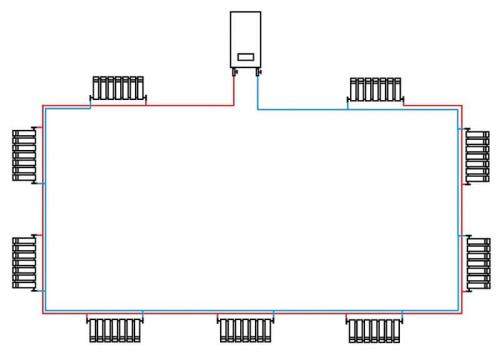

Вариант №1. Схема Тихельмана
Наиболее популярная схема подводки , главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.
Схема Тихельмана
На заметку! В других схемах такое, казалось бы, очевидное явление недоступно, в чем вы сможете лично убедиться при прочтении следующего пункта статьи (там имеет место неравномерное распределение остаточной тепловой энергии).

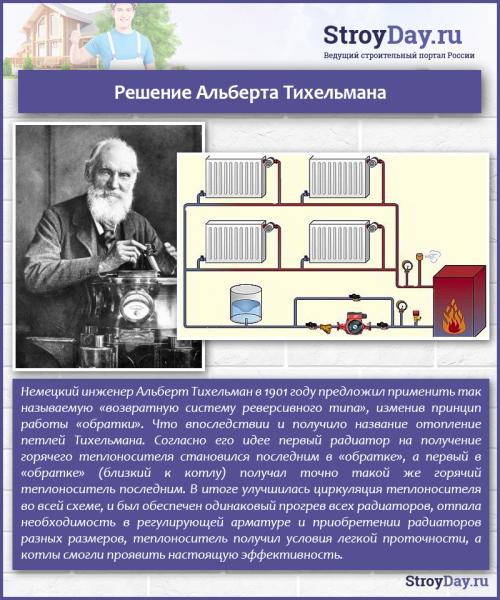

Решение Альберта Тихельмана
Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.
Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».

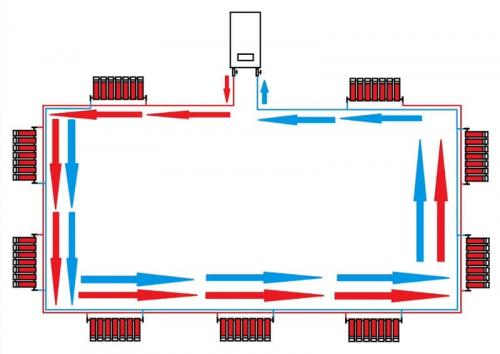

Процесс тока воды
Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.
Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.

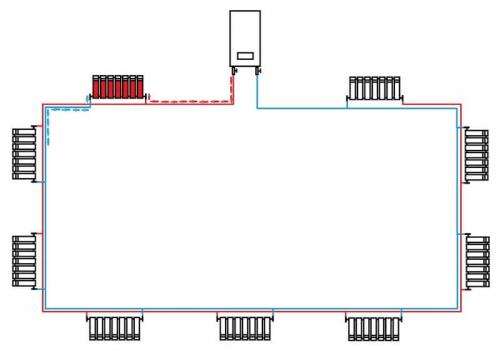

Радиатор посередине работать не будет
Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.

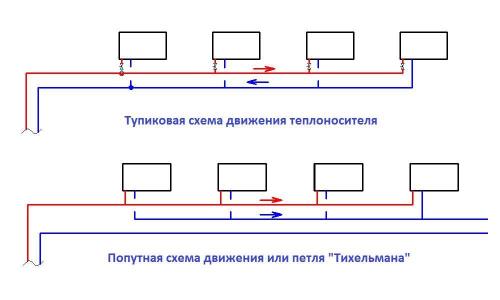

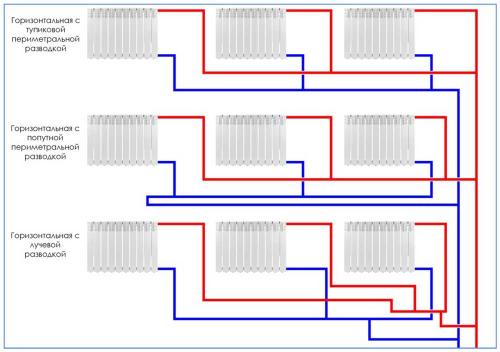

Тупиковая и попутная схемы отопления дома
Вариант №2. Подключение посредством двух двойных коллекторов
Данная схема отличается от предыдущей тем, что батарея, являющаяся первой к котлу отопления на подаче, одновременно первая и на пути «обратки». Эта первая батарея работает максимально эффективно, в то время как остальные узлы теряют эффективность по мере своего отдаление в системе.

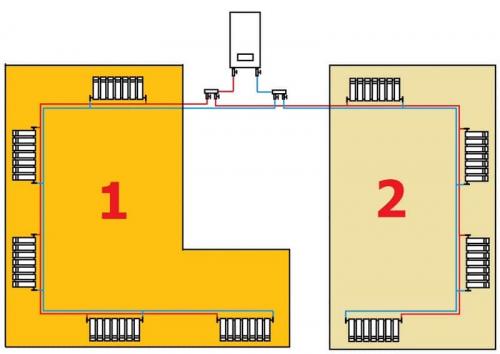

Подключение через два двойных коллектора
Использование двух коллекторов дает возможность минимизации данного эффекта, т. к. создаются два контура. Благодаря этому число радиаторов в одном контуре уменьшается, а тепловая энергия распределяется более-менее равномерно.
Важно! На «обратке» и подаче, почти сразу после подключения к отопительному котлу, устанавливают по двойному коллектору. На линии подачи коллектор делит теплоноситель на два контура, идущих к одной и другой частям радиаторов соответственно. Аналогичная ситуация наблюдается и на линии «обратки». Как следствие – создается пара более коротких контуров.

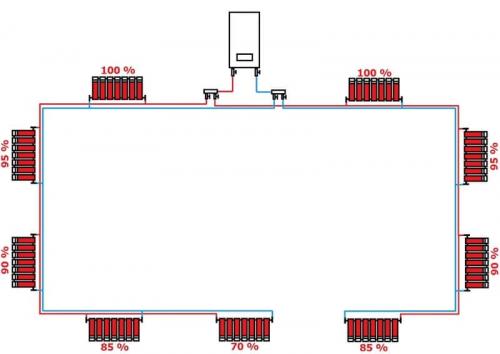

Два контура
В этой схема каждый последующий радиатор греется хуже, о чем мы уже упоминали выше, но частично данный эффект можно устранить посредством балансировочных клапанов. Если на подаче к первому радиатору этот клапан немного прикрутить, то к остальным узлам, более удаленным, обеспечится лучший приток теплоносителя. Отметим также, что регулировать клапаны необходимо в любом случае, поскольку в действительности длина контуров, которые создаются коллекторами, всегда несколько различается. Следовательно, в батареях будет неодинаковое количество тепла, а потому они нуждаются в балансировке с целью уравновесить эффективность их работы.
Какую схему выбрать?
Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.
Боковое подключение радиаторов отопления. Схемы и способы подключения радиаторов
Существует два типа подключения радиаторов: боковое и нижнее.
Стандартное исполнение большинства отопительных приборов – боковое подключение: справа и слева есть по два присоединительных отверстия. Два из них занимаются при подключении к трубопроводу, в один (вверху, напротив подающего трубопровода) вкручивается воздухоотводчик, а четвертый обычно остается свободным и его закрывают заглушкой.

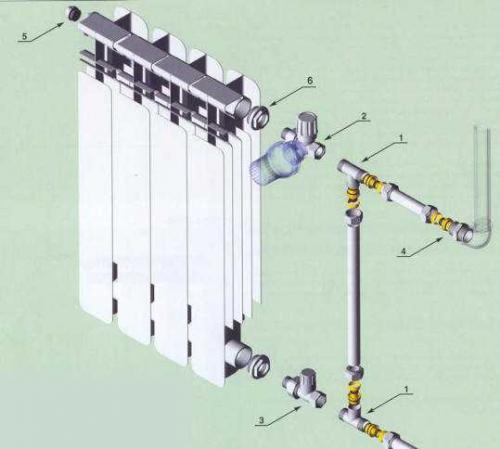

Схема сборки и подсоединения радиатора с боковым подключением (Тут использованы металлопластиковые трубы, но принцип и для других труб останется тот же, уйдут или изменятся только фитинги)
Радиаторы с нижним подключением, как правило, делают по заказу. При этом типе подключения два патрубка расположенных друг от друга на небольшом расстоянии (50-80 мм). Находятся они внизу. Есть три варианта размещения: справа, слева или по центру отопительного прибора. При заказе требуется уточнять, в каком месте должны они должны располагаться. Есть одна особенность таких моделей: они обязательно оснащены термостатом.

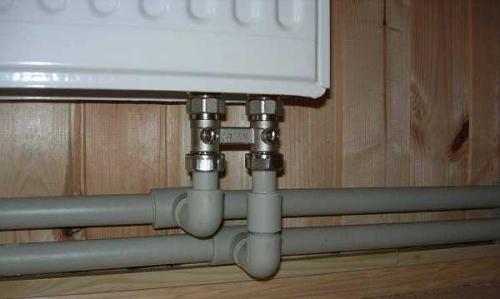

Нижнее подключение популярно при скрытой разводке отопления, когда трубы замурованы в стену или пол. При подсоединении к патрубкам подключается специальный узел, который называют еще «мультифоекс» (на фото он виден).
Нижнее подключение в двухтрубной системе
От входного патрубка подачи к терморегулятору идет внутри трубка. По ней теплоноситель поднимается вверх, заходит на термостат, а оттуда расходится по коллекторам отопительного прибора. Потому при подключении важно не перепутать вход подачи и обратного трубопровода: мало того, что работать так ничего не будет, можно еще и узел входа повредить. Куда нужно подключать подачу указано в паспорте, который должен быть в каждой упаковке (со штампом продающей организации для сохранения гарантий).
При грамотно выполненной подводке труб нижнего подключения радиатора их практически не видно. Хотя для скрытого отопления сегодня есть другое решение – теплый плинтус.

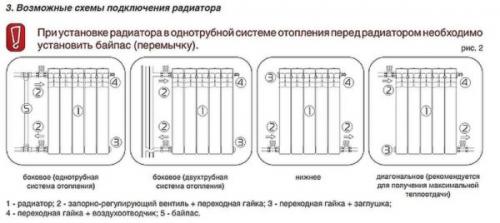

Схемы бокового подключения радиаторов
Вообще схем шесть, но наиболее распространены три: они имеют более высокую эффективность. В многоэтажных домах с вертикальной схемой подачи теплоносителя почти всегда батареи подключены сбоку. Такой тип подсоединения называется «односторонне боковое подключение». Он эффективно работает с небольшими по размеру отопительными приборами: до 8-10 секций или 1,0-1,2 метра (для панельных радиаторов). При таком способе тепловая мощность будет близка к паспортной – потери могут составлять 5-7%.
Варианты подключения
При горизонтальной разводке более популярно нижнее седельное подключение: это когда трубопроводы подключаются в нижние коллекторы (присоединительные отверстия). Тут по эффективности картина практически такая-же: нормально прогреваются небольшие радиаторы, падение теплоотдачи на уровне 5-7%.
При больших размерах отопительных приборов рекомендовано диагональное подключение: подача сверху с одной стороны, обратка – снизу, с другого бока. Это самая эффективная схема, которую используют производители при тестировании оборудования на заводах. И в паспортах указана именно она.
Неправильное подключение радиаторов отопления. Не греет радиатор отопления — верх горячий, а низ холодный
Эффективность работы отопительной системы — это главный аспект, который влияет на комфортность проживания. При неправильном подключении радиаторов отопления система будет работать на 30−50% слабее от запланированной мощности. В этой статье мастер сантехник расскажет как понять правильно ли подключен радиатор отопления и что делать если это не так.
Возможные причины
Почему нижняя часть радиатора отопления холодная? Следует сказать, что практически у всех моделей батарей температура в нижней части несколько ниже, чем на входе. Это связано с высоким уровнем теплоотдачи, вода успевает существенно остыть, прежде чем покинуть прибор. Возникает разница температур, которая несколько пугает владельцев. Так что при небольших перепадах не стоит волноваться, это вполне нормальная ситуация.
Но если разница существенно увеличивается, нижняя часть немного теплая или практически холодная, то этот факт указывает на серьезные проблемы. Существенно снижается эффективность системы, батарея неспособна обеспечивать достаточное количество тепла . Это негативно сказывается на температуре в помещении, так что необходимо срочно принять меры.
Самые распространенные причины:
- Во время установки были перепутаны трубы для подачи и обратки;
- Невысокая скорость циркуляции жидкости.
Первый случай достаточно распространен, подобные ситуации могут возникать при самостоятельном подключении или использовании услуг неквалифицированных мастеров. Любые нарушения схемы приводят к невозможности полноценной дальнейшей эксплуатации радиатора.
Во втором случае скорость течения воды внутри радиатора достаточно низкая, что негативно сказывается на его эксплуатации. Жидкость успевает полностью остыть, пока покинет батарею. На замедление скорости прохождения потока может повлиять множество причин, каждая из них требует оперативного устранения.

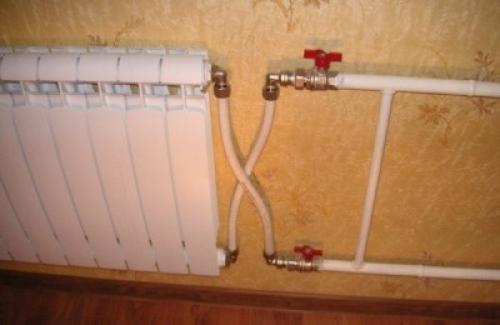

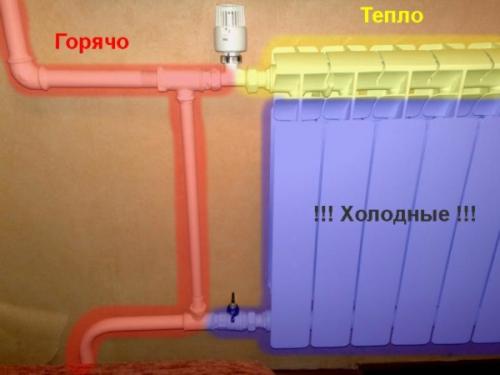

Неправильное подключение
Неверное присоединение труб – одна из возможных причин снижения эффективности радиатора . Это грубая ошибка, опытные мастера не допускают таких оплошностей, чаще всего они возникают после выполнения работ любителями.

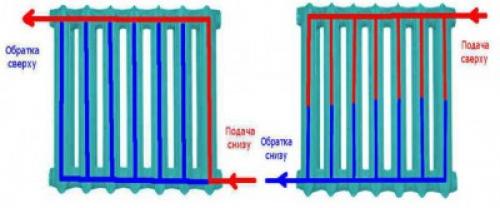

Труба, которая предназначена для обратки, присоединяется к верхнему патрубку, подача – к нижнему. В результате возникает спектр сопутствующих проблем:
- Полностью нарушается циркуляция воды и полноценная работа отопительной системы;
- Снижается КПД радиатора и его теплоотдача, вода неспособна полностью наполнить все секции;
- Нарушается процесс отведения жидкости из батареи.
Вода заходит через нижний патрубок, проходит по кругу и покидает радиатор. Его секции не прогреваются, реальная эффективность существенно снижается. Верхнее подключение не дает отводить жидкость из внутренней части, ведь особенности конструкции радиатора не позволяют создать повышенное давление для ее вывода через верхний патрубок.
Попадая внутрь, горячая вода старается сразу подняться вверх, ведь она имеет меньшую плотность, чем холодная. Теплоноситель преодолевает наименьший путь, а жидкость в секциях не перемещается.
При правильном подключении вода поступает сверху и проходит по верхнему коллектору. В радиаторе более низкое давление, жидкость перетекает в колонки и направляется в нижнюю часть. При этой схеме обеспечивается полноценный нагрев батареи.
Подключение радиаторов отопления из стены. Боковое подключение радиаторов REHAU из стены

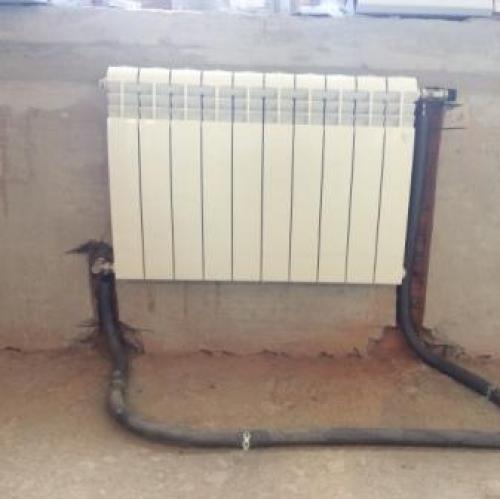

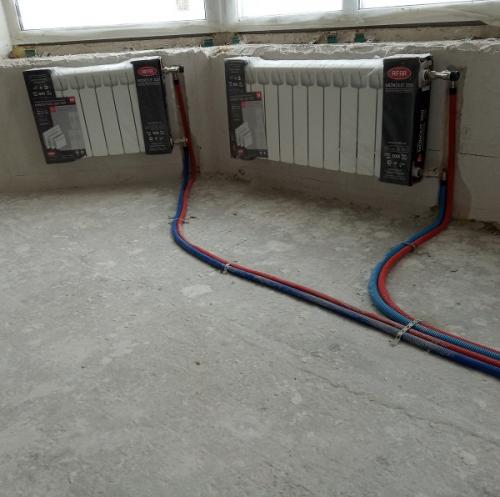

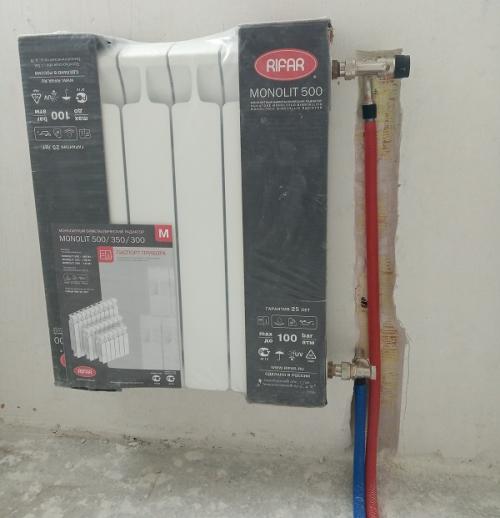

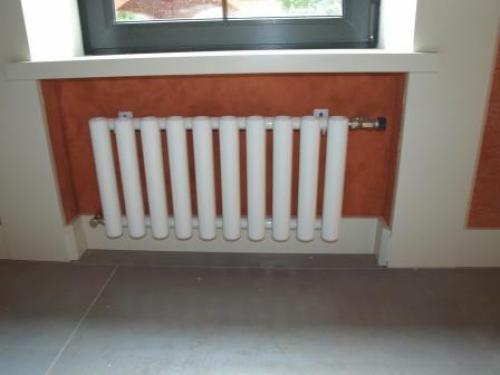

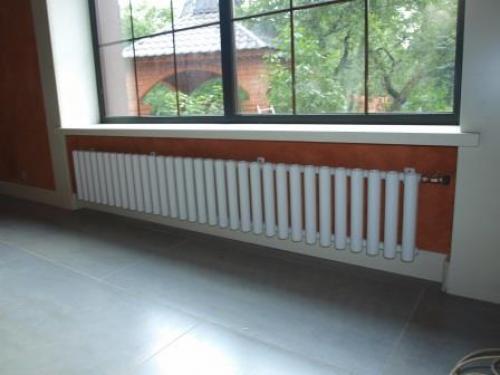

Боковое подключение радиаторов из стены – очень распространенный тип подключения. Он с одинаковым успехом применяется как для лучевой радиаторной разводки (коллекторной), так и для двухтрубной.
При боковом подключении радиаторов из пола рекомендуется организовать подачу теплоносителя в верхней части радиатора, а обратку – в нижней. Причем, желательно по диагонали.
Это позволяет повысить эффективность работы радиаторов.
При подаче теплоносителя в верхней части, возникает так называемая архимедова сила, обусловленная возникновением дополнительного напора жидкости из-за увеличения ее плотности при охлаждении.
При охлаждении жидкости, плотность ее увеличивается и усиливается стремление к движению вниз по сравнению к вновь поступающему в радиатор теплоносителя с более высокой температурой (и меньшей плотностью). Такой движение стимулирует проток жидкости через радиатор и создает дополнительный напор.
Подключение труб радиаторной разводки с противоположных сторон радиатора позволяет более полно использовать всю поверхность радиатора, отдавая этим больше тепла и повышая этим эффективность его применения.
Можно также организовать подачу и обратку теплоносителя на одном уровне или с одной стороны, если этого требует условия его размещения. Эффективность его применения снизится, но не критично.
Незначительный объем работ по штроблению стен под трубы отопления, вполне компенсируется эстетичностью результата: только внешний вид радиатора и запорной арматуры, никаких труб.
Для подключения труб к радиаторам с боковым подключением применяют запорно-регулирующую арматуру .
Для подачи – термостатические вентили, для обратки – запорные вентили.
Термостатические вентили позволяют регулировать расход теплоносителя в радиатор в ручном режиме, или автоматически, при использовании термостатической головки.
Запорные вентили предназначены для отключения радиаторов.
При правильном подборе арматуры радиаторной разводки и правильном монтаже, применение запорно-регулирующей арматуры позволяет временно отключать каждый радиатор с целью замены или снимать его для проведения отделочных работ.
Боковое подключение радиатора из стены. Выбор типа системы отопления

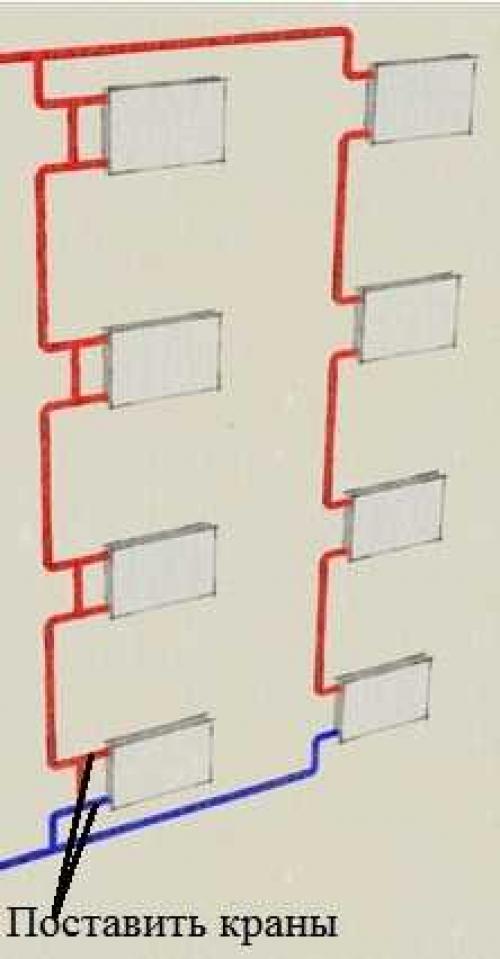

Система отопления многоквартирных домов выглядит примерно так. Стояк справа не предусматривает отключения радиаторов без останова системы. НА том, что слева, стоят перемычки, если поставить еще и краны, радиатор можно и регулировать, отключать и снимать
Однотрубные системы популярны из-за более простого монтажа и меньшего количества труб, необходимых для ее реализации. Но у них есть недостатки:
- в «чистом» виде такая система не дает возможности регулировать температуру радиатора;
- нельзя отключать радиаторы без останова системы;
- подключение радиаторов последовательное, то есть на первый от входа поступает горячая вода, на каждый последующий — все более холодная.
С разной температурой теплоносителя бороться невозможно – особенность подключения, а вот возможность регулировки и отключения организовать можно. Для этого между трубопроводами обратки и подачи ставят перемычку – байпас. Но только перемычка проблемы не решает: для возможности отключения нужно ставить на входной и выходной трубе шаровые краны. Они имеют только два рабочих положения: открыто и закрыто, но отсекают теплоноситель надежно. При наличии байпаса вы отсекаете радиатор от сети, но теплоноситель не перекрывается, а идет по перемычке. Таким образом, получается, что снять радиатор можно в любое время.
Для регулировки температуры на входе после шарового крана ставят терморегуляторы. Они могут быть ручными и автоматическими. Их задача – поддерживать в помещении заданную температуру. Но их установка прилично снижает теплоотдачу радиатора, что при выборе мощности нужно учесть, и взять запас примерно в 15-20%.
Двухтрубные системы сложнее в монтаже, но их достоинство – подача теплоносителя одинаковой температуры на все отопительные приборы в контуре. Но с интенсивностью потока дело обстоит по-другому: по самому ближнему контуру идет самый интенсивный поток, а значит, и греет он намного сильнее. Чтобы этого избежать, на входе ставят регулировочные вентили (можно заменить термостатами).

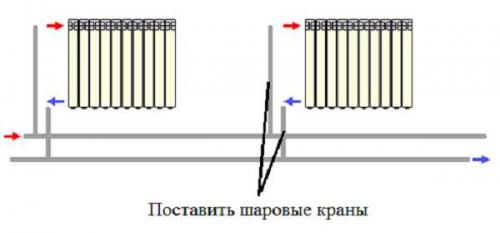

В двухтрубных системах также можно подключить радиатор так, чтобы его можно было снять или отключить в любое время. И для этого тоже нужны два шаровых крана на подающем и отводящем трубопроводе. Если регулировочный вентиль может надежно перекрывать поток, можно на входе кран не ставить. Но специалисты советуют для отключения ставить запорную арматуру – шаровой кран.
