Как снять секцию с радиатора. Ремонт стыка

Как снять секцию с радиатора. Ремонт стыка

Для проведения ремонта потребуется:

• специальный радиаторный ключ;
• газовый ключ №2 или №3.

Будем считать, что радиатор снят. Его необходимо уложить на ровную поверхность. После чего снимаются с помощью газового ключа заглушки и футорки (заглушки с отверстиями под трубы).

Секции радиатора соединены между собой ниппелями. Это короткая труба из чугуна с внешней трубной резьбой (наполовину она правая, наполовину левая) и внутренним отверстием, в котором есть два выступа.

Именно эти выступы являются тем местом, куда будут упираться края радиаторного ключа. По сути, это упоры.

На этом этапе потребуется помощник, который зафиксирует прибор отопления в неподвижном положении. Ключ вставляется в отверстие секции так, чтобы края инструмента уперлись в выступы ниппеля. Теперь необходимо с усилием провернуть ключ хотя бы на четверть оборота.

Все дело в том, что долгосрочная эксплуатация чугунных батарей, где используется теплоноситель с высокой температурой, создают условия, при которых ниппель и секция прибора спаиваются между собой. В итоге получается монолит.

Поэтому придется приложить большие усилия, чтобы разорвать эти связи. Как только ниппель немного сдвинется с мертвой точки, переходите на второй параллельный элемент. Нельзя раскручивать секции только с одной стороны, произойдет перекос, который затруднит последующие операции.

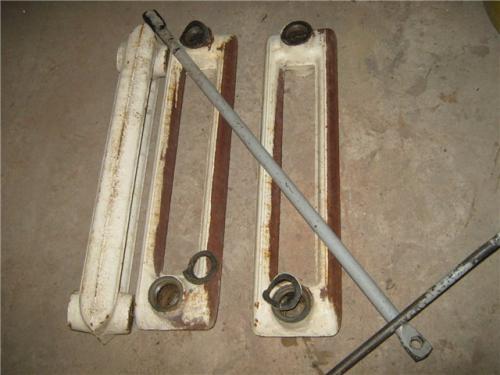

Таким образом разбираются все секции. Теперь необходимо зачистить поверхности стыков железной щеткой и наждачной бумагой. Нужно снять только ржавчину.

Обязательно осмотрите ниппели, если их состояние вызывает сомнение, то лучше заменить их новыми. Основное внимание обратите на резьбу.

На этой стадии лучше всего провести промывку секций батарей. Струя из шланга и штырь (деревянный или металлический) справятся с этой задачей на отлично.

После чего можно переходить к сборке, предварительно приготовив прокладки. Их можно сделать самостоятельно из жаропрочного паранита или резины толщиною 1 мм. В настоящее время мастера предлагают использовать силиконовый герметик, который может выдержать высокие температуры.

Сборка батареи проводится в обратном порядке. Будьте осторожны, когда закручиваете ниппели. Здесь важно не перекрутить, чтобы не сдавить прокладку до критической нормы. Она просто может порваться. Как и при разборке два ниппеля необходимо вкручивать попеременно.

Нередко случаются ситуации, когда упоры внутри ниппеля под действием долгого соприкосновения с теплоносителем покрываются ржавчиной. И при давлении со стороны радиаторного ключа эти упоры срезаются. Что делать в этом случае, ведь секции просто не раскрутить. Вариант один – сломать секцию, на которой появился свищ.

Это сделать можно двумя способами:

1. Просто разбить секцию батареи кувалдой. Делаете это аккуратно, чтобы не сломать хорошие элементы.
2. Можно срезать болгаркой. Но место соединения все равно придется разбивать молотком.

Как снять батарею отопления. Как разобрать алюминиевый радиатор отопления своими руками

Отключение подачи теплоносителя

Перейдем к практике.

Прежде, чем снимать радиатор, нужно отключить отопление и слить воду. Как это сделать?

Я разберу отключение отопления в квартире многоквартирного дома. Для автономных систем отопления трудно дать какие-то общие рекомендации из-за их индивидуальности.

Самый простой сценарий — отключение воды установленными на подводках вентилями, шаровыми кранами или дросселями. Достаточно перекрыть запорную арматуру на обеих подводках — и можно разбирать соединения на радиаторных пробках, предварительно подставив под них таз или другую емкость для слива воды.

Между подводками с отсекающими вентилями обязательно должна быть смонтирована перемычка. Без нее перекрытый дроссель или кран остановит циркуляцию во всем стояке. Очень скоро к вам придут соседи и станут вслух подвергать сомнению ваши высокие моральные качества.

Правильное подключение: отсекающие шаровые краны на подводках и перемычка между ними.

Если подводки лишены запорной арматуры, придется искать и сбрасывать стояк. Здесь стоит сделать небольшое лирическое отступление.

В многоквартирных домах со стоячной разводкой используются две схемы расположения розливов:

Верхний розлив подразумевает вынесенную на чердак подачу. Стояки соединяют ее с расположенным в подвале или подполе обратным розливом. Каждый стояк функционирует независимо от остальных и отключается в двух точках — внизу и вверху;

Пара схем отопления с верхним розливом.

В доме с нижним розливом разводка подачи и обратки выполнена в техническом подвале. Стояки попеременно подключаются к обоим розливам и попарно соединяются перемычками на верхнем этаже дома. Соответственно, отключать придется два стояка — подающий и обратный.

Чтобы определить тип разводки, загляните в подвал. Если по периметру дома проложены две горизонтальных трубы в теплоизоляции — у вас нижний розлив, одна — верхний.

Нижний розлив: по периметру дома проложены и обратка, и подача.

Для начала найдите свой стояк. В подвале легче всего ориентироваться по лестничным маршам между входом и площадкой первого этажа, на чердаке — по окнам квартир. Дальнейшие действия зависят от типа розлива.

Верхний розлив

В случае верхнего розлива порядок действий по отключению будет таким:

1. Перекройте вентиль на чердаке. Заглушку не выкручивайте;

Отвод стояка от розлива подачи на чердаке выглядит примерно так.

1. Перекройте вентиль в подвале;

Стояк и розлив обратки в подвале.

1. Выверните заглушку на один-два оборота и дождитесь падения напора струи воды, бьющей по резьбе. Так вы убедитесь с полной исправности запорной арматуры;
2. Выверните заглушку полностью. Зависшая в стояке вода выльется после того, как вы вскроете подводку к радиатору.

Нижний розлив

Вот инструкция по отключению своими руками стояка отопления в доме с нижним розливом:

1. Перекройте свой стояк и два соседних с ним;
2. Выверните заглушку на один-два оборота;

Если вместо заглушки на стояке стоит сбросник, задача сильно упростится.

1. Поочередно приоткройте вентиля на соседних стояках. Так вы выявите стояк, связанный с вашим;
2. Полностью откройте ненужный вам вентиль. Парный вашему стояк перекройте;
3. Выверните заглушки на своем и связанном с ним стояках.

А можно всех посмотреть

Почему мы говорим о разных способах демонтажа радиаторов?

Чем различаются способы их подключения?

1. Используемыми фитингами. Традиционно для монтажа чугунных радиаторов советского образца использовалась связка из сгона (патрубка с длинной резьбой) и контргайки, сейчас батареи чаще подключают американками — быстроразборными фитингами с накидными гайками;

На фото — подключение алюминиевого секционного радиатора американкой.

Подключение на сгонах.

Расположением подводок относительно радиатора. Подключение может быть односторонним и двухсторонним

Это важно при монтаже на сгоны: одна из проходных радиаторных пробок будет иметь левую резьбу.

Особый случай

1. В многих домах 80-90х годов постройки в качестве отопительных приборов используются конвекторы. Конвектор представляет собой змеевик из стальной трубы того же диаметра, что и стояк, с увеличивающим теплоотдачу оребрением. Типичный способ соединения конвектора и стальной подводки — стыковый сварной шов.

Замена секции алюминиевого радиатора. Как правильно разметить и установить кронштейны для нового радиатора отопления?

Несколько дней назад мне позвонил мой старый клиент, назовем его Андрей, которому я не так давно менял батареи, с необычным вопросом.

Суть вопроса была такова: он и его друг решили самостоятельно заменить старые батареи. Как, и что для этого нужно, они в двух словах знали, да и Андрей в целом наблюдал за моими действиями, когда я работал. Если было что-то непонятно он всегда спрашивал, да и я особо не скрывая, подробно рассказывал ему особенности работы. Но, вот как правильно сделать разметку и сделать так,чтобы центры осей радиатора и трубы совпадали — они не доглядели. Поэтому и обратились ко мне.

Честно сказать, такого я никак не ожидал. Не ожидал, что когда-нибудь, это кому-то потребуется и придется объяснять по телефону как сделать разметку. Я никогда не задумывался, что это так сложно. Конечно, для меня все выглядит просто: снял старую батарею, разметил, просверлил отверстия, вбил в них кронштейны и подвесил радиатор. Но все просто только для меня, человека, практически каждый день меняющего батареи, как, например, для каждого из нас по утрам умываться

Вечером Андрей прислал письмо с благодарностью и фотографиями проделанной работы. Получилось отлично, не хуже чем у меня.

Этот жизненный эпизод крепко засел в моей памяти. Наверное, Андрей не единственный человек который столкнулся с такой проблемой. Поэтому, я решил более подробно рассказать, как размечаю и устанавливаю кронштейны для алюминиевых или биметалических радиаторов.

Как подготовиться к замене радиатора, что нужно для замены и какой нужен инструмент я писал здесь. Повторяться не стану, а сразу перейду к делу. Демонтировав старую батарею, увидим такую картину :

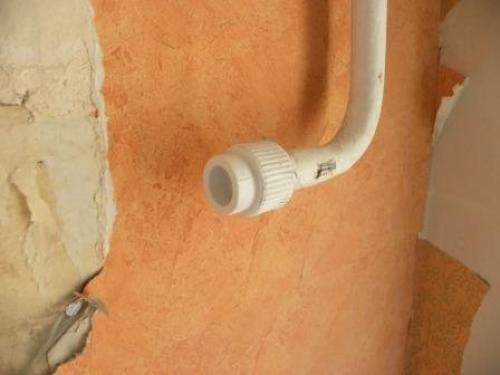

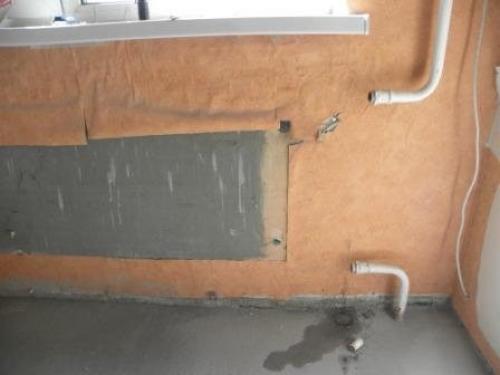

На горизонтальной трубе откручиваем муфты, если муфт нет нарезаем резьбу и устанавливаем переходные соединения. В данном случае замена производится на полипропиленовые трубы. В качестве уплотнительного материала для резьбы использую лён и пасту «Унипак».

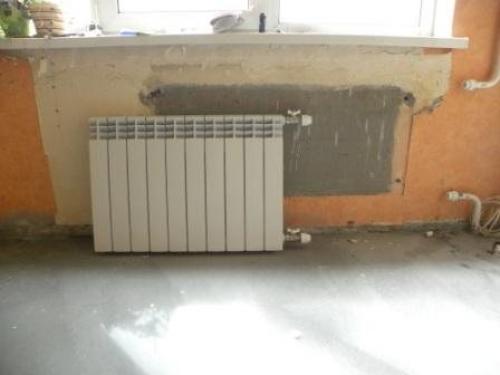

Теперь подставляем радиатор к окну. Кому-то нравится, когда радиатор висит по центру окна, кто-то сдвигает ближе к краю. Как именно ставить — выбор за вами.

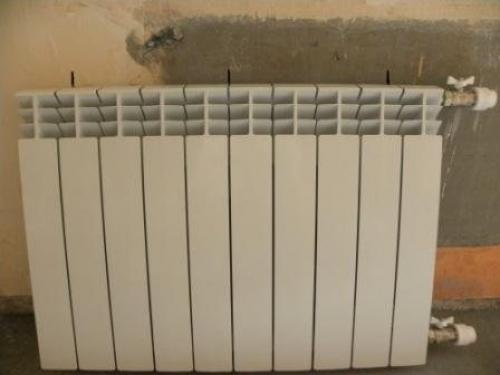

Лично мне нравится, когда радиатор висит по центру.

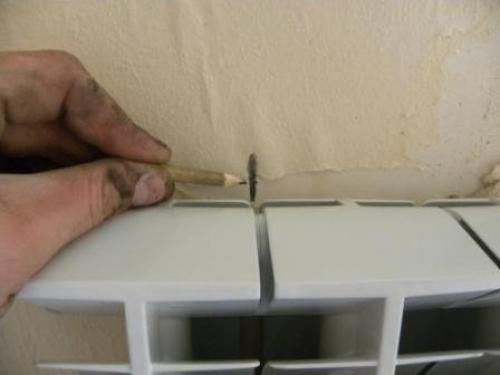

Далее, на стене между секциями делаем отметки для установки кронштейнов. Всего их три: центр и между двумя крайними секциями.

Кстати, часто задают вопрос: сколько кронштейнов необходимо для радиатора? Практика показала, что для алюминиевого радиатора до 12 секций- достаточно трех точек креплений: два сверху и один снизу. А если секций больше двенадцати, то точек креплений понадобится четыре. И еще, биметалические радиаторы тяжелее, поэтому такие радиаторы до 10 секций устанавливают на три кронштейна. Ну, а если более 10 секций, то на четыре.

style=»display:inline-block;width:728px;height:90px» data-ad-client=»ca-pub-8393321104355539″ data-ad-slot=»7110775203″>

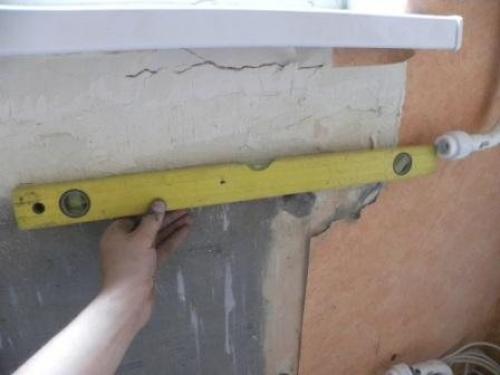

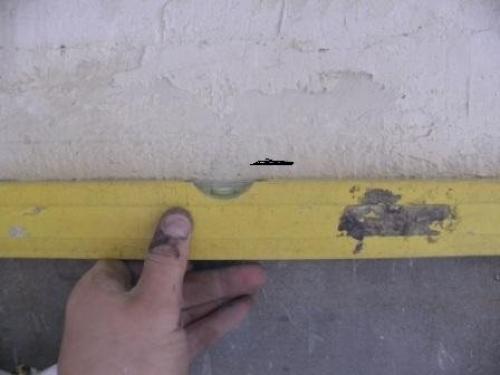

Убираем радиатор в сторону, он нам пока не понадобится. Берем строительный уровень, подставляем его к центру горизонтальной трубы, на которую ранее установили переходную муфту, и на стене делаем отметку. Высчитывать центр с линейкой не нужно, достаточно определить на глаз.

Примерно на один сантиметр, ниже нашей метки проводим горизонтальную черту. На этой черте будут устанавливаться кронштейны. Почему ниже? Для того, чтобы центры осей радиатора и трубы совпадали.

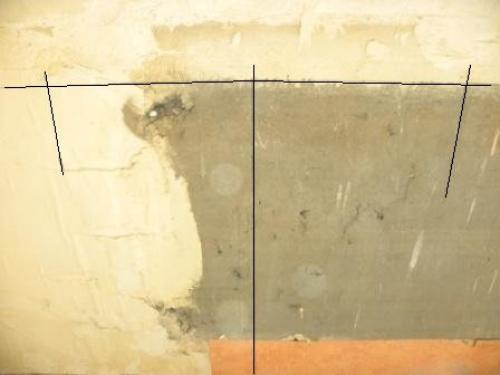

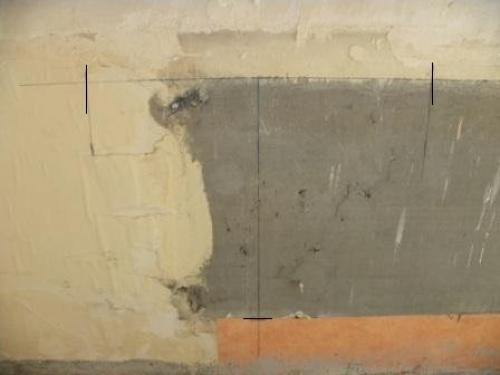

Теперь до этой черты проводим вертикальные линии. Получится так:

Остается отметить расположение нижнего центрального кронштейна. От верхней черты отмечаем 50 см и делаем метку.

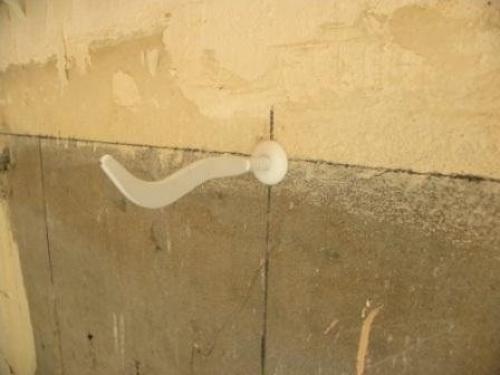

Сверлим отверстия, вставляем дюбеля и закручиваем в них кронштейны. Конечно, кронштейны можно и просто забить молотком, ведь как гласит народная мудрость: «Забитый саморез держит лучше, чем закрученный гвоздь»

Кронштейн для радиатора лучше всего выбирать плоский, с дюбелем. В отличии от других кронштейнов, эти- без проблем позволяют регулировать расстояние радиатора от стены и выравнивать его в плоскостях.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/kak-zamenit-prokladku-v-alyuminievom-radiatore-otopleniya-proverka-bokovyh-stenok-sekciy

Не откручивается секция радиатора. Как снять секцию с радиатора

Секции любого вида наборных радиаторов соединены ниппельной гайкой. Ее нужно выкрутить, чтобы снять секцию с алюминиевого, биметаллического или чугунного радиатора. Для этого необходим ниппельный ключ соответствующего размера.

Стандартный диаметр гайки – 3/4 дюйма (но могут быть варианты). Снаружи на ней находится резьба, которая вкручена в отдельные секции радиатора. С внутренней – два небольших фиксатора, за которые нужно зацепиться ключом. Дальше четко следуйте технологии демонтажа секции радиатора:

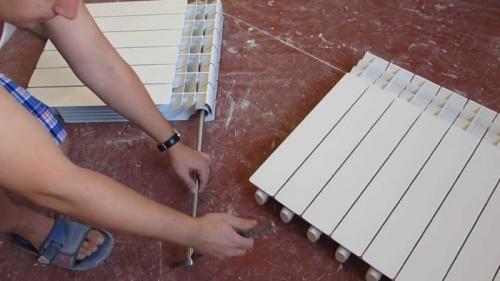

• Приложите ниппельный ключ сверху радиатора так, чтобы его головка была напротив места, которое нужно раскрутить;
• Вставьте его в верхний канал секции на отмерянную глубину;
• Проверните против часовой стрелки на два оборота;
• Вставьте его в нижний канал на такое же расстояние и выверните гайку на два оборота;
• Попеременно переходите с одной части радиатора на другую, пока не открутите гайки полностью.

Бывает, что ниппельная гайка не поддается (такое часто случается со старыми чугунными радиаторами). В таком случае протрите место соединения ацетоном, растворителем или «Уайт Спирит». Снимите остатки краски.

Обработайте стык преобразователем ржавчины WD-40 или аналогом. Легонько обстучите соединение молотком (помните, что чугун прочный, но хрупкий). Возможно, придется несколько раз обрабатывать стык и ждать час-полтора.

Если ниппельная гайка намертво прикипела – придется потрудиться. Подробный процесс отделения секций описан в статье «Как правильно разобрать радиатор отопления: алюминиевый, биметаллический, чугунный»

Важно!

Нельзя откручивать больше чем на два оборота – радиатор может перекосить. Резьбу на гайке и секции может деформировать, из-за чего он будет протекать. А течь алюминиевого радиатора отопления – это головная боль и лишние затраты.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-snyat-sekciyu-s-alyuminievogo-radiatora-razborka-bimetallicheskih-i-alyuminievyh

Как снять секцию с чугунной батареи. Подготовка к разбору чугунной батареи

Разобрать чугунную батарею проще за пределами жилья. Идеальным вариантом считается открытое пространство со свежим воздухом, так как во время разборки вероятнее всего будет применено нагревание конструкции. Батарею нужно положить на деревянный трап или бруски, после чего промыть стягивающие узлы жидкостью. Можно попытаться провести разборку аккуратно, но если гайки не поддаются добровольной раскрутке, тогда следует выполнить такие манипуляции:

1. Накалить соединяющие узлы конструкции. Разобрать чугунное оборудование можно с помощью горелки или паяльной лампы. Нагрев должен проходить по всему периметру соединяющего узла. Когда гайка накалиться, можно пробовать срывать элемент. В случае неудачи провести повторный нагрев батареи. Как правило, во время работы с раскаленными деталями необходимо пользоваться индивидуальными средствами защиты. Это очки, капроновые перчатки и плотная одежда.
2. Разрезать стыки соединительных элементов. Чтобы разобрать чугунную батарею без ключа, достаточно использовать болгарку. Во время обрезки необходимо плавно перемещать режущий инструмент по всей оси стыка. Благодаря этому на батарее не появятся сколы, трещины или забои. Конечно, применение ножовки также поможет разрезать металл, однако, на данную процедуру уйдет больше времени.
3. Разобрать деформированный сектор. Если нет возможности нагрева или распила, можно использовать тяжелую кувалду для разбора неподдающихся узлов. Чугун – металл хрупкий, поэтому стоит начинать с середины, после чего получится быстро разбить чугунные батареи. Однако такой вариант опасен тем, что в результате можно повредить функционирующие секции.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-snyat-sekciyu-s-alyuminievogo-radiatora-razborka-bimetallicheskih-i-alyuminievyh

Как открутить заглушку на алюминиевом радиаторе. Пробка радиатора: видео-инструкция по монтажу своими руками, особенности проходных, принцип работы, чем закручивать, цена, фото

Поэтому для сборки и разборки секций радиаторов отопления применяется специальный инструмент, который в общем случае представляет собой достаточно длинный и прочный отрезок металла цилиндрического сечения с лопаткой правильных размеров на рабочем конце. Предполагаемый рабочий конец заготовки нужно нагреть до белого каления.

• аккумулирует тепло;
• устойчив к плохому качеству теплоносителя;
• простоты в обслуживании;
• надёжны и имеют большой срок службы (от10 лет и выше)

В случае со старыми батареями могут возникнуть некоторые проблемы например, резьба в таких приборах может прикипеть, поэтому ее перед разборкой потребуется разогреть при помощи паяльной лампы или автогена. Резьба наживляется своими руками, без использования инструмента. Как Открутить Заглушку на Алюминиевой Батарее

Как открутить пробку на чугунной батарее отопления? Делаем сами Почти все модели старых чугунных радиаторов , устанавливавшихся еще в советское время, теоретически предусматривают возможность свободного съема или добавления отдельных модулей.Когда система сброшена, поплавок в поплавковой камере находится в нижней позиции и удерживает запорный клапан открытым. Для того чтобы их открутить, возьмите газовую горелку и начинайте прогревать одну из пробок равномерно со всех сторон.

Вес одной сборки из 8-10 секций может легко превысить сотню килограммов, поэтому батарею поднимают на торец и малыми шажками перекантовывают к месту, где планируется радиатор ремонтировать или просто разобрать.
