Расчёт площади окраски чугунного радиатора. Площадь окраски чугунных радиаторов

Расчёт площади окраски чугунного радиатора. Площадь окраски чугунных радиаторов

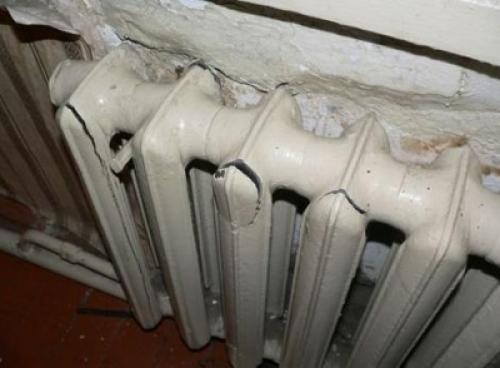

Красоту отопительного устройства можно легко вернуть, окрасив поверхность чугунной батареи.

Расчет площади радиатора

В самом начале нужно выяснить, сколько грунтующего раствора и краски нужно использовать. Это можно узнать, вычислив площадь радиатора отопления. Далее смотрят на рекомендации, указанные на банке с краской. В них всегда указывается, сколько краски может пойти на 1 кв. м . Производители указывают площадь поверхности нагрева секции.

Одно ребро батареи МС-140-500 имеет площадь 0,244 кв. м. Модификация этой модели с межосевым расстоянием 300 мм имеет секции с площадью 0,208 кв. м.

Чтобы определить общую площадь поверхности чугунной батареи, необходимо:

1. Узнать название модели установленной батареи и  производителя ( потому, что секции, выпущенных производителями одних и тех же моделей, имеют разную глубину и ширину).
2. Установить.
3. Умножить количество секций на площадь. Если в радиаторе МС-140-500 10 ребер, то площадь поверхности – 2,44 кв. м.

Сделав расчет, определяют количество состава и грунтовки. Краску следует брать с запасом.

Подготовительные действия

Они предусматривают. Подготовка происходит следующим образом:

Вытирают пыль с помощью влажной тряпки. В ямках не должно остаться грязи. Чтобы протереть труднодоступные места, тряпку продвигают между ребрами и тянут вперед-назад.

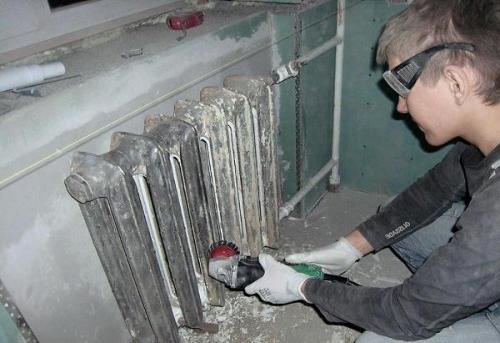

Избавляются от старого слоя краски. Это можно сделать химическим или физическим способом. Первый предполагает использование растворов Dufa, Б52, СП-6, АСЕ. Они бессильны против масляных составов, сделанных в 50-х годах ХХ века. Физический способ заключается в использовании дрели с закрепленной на ней металлической щеткой. Можно использовать наждачную бумагу и напильник . Если использовались химические вещества, то чугун придется зачистить металлической щеткой, насаженной на дрель. Ржавые места обрабатывают наждачной бумагой.

Наносят слой грунтовки. Она должна выдерживать высокие температуры и соответствовать типу краски. Лучше, если марка обоих будет одинаковой.

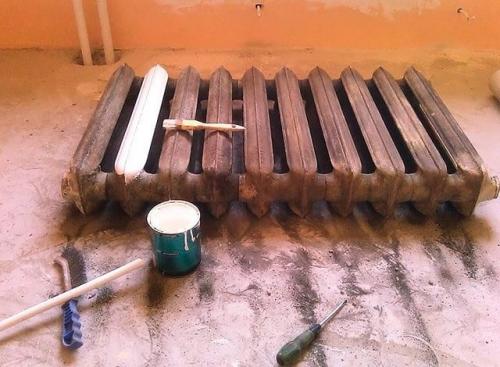

Покраска

Ее можно проводить любым типом состава , но при одном условии: раствор должен быть устойчив к высокой температуре .

Окраску поверхности батареи отопления делают с помощью обычной или изогнутой кисти. В начале на руки надевают перчатки и рядом размещают марлю, поролон или ветошь. Ими можно будет стереть краску, которая потекла по ручке кисти.

Процесс окрашивания таков:

1. Гибкой кистью обновляют вид труднодоступных мест (они находятся между трубами секций). В некоторых частях кисть не коснется чугуна. Использовать можно марлю, сложенную в жгут. Ее помещают между секциями, на середину наносят краску и далее по очереди тянут за концы. Так краска ляжет на сплав.
2. Красят верх и легкодоступные места.
3. Всегда движутся сверху вниз. Лучше краску наносить несколькими слоями.

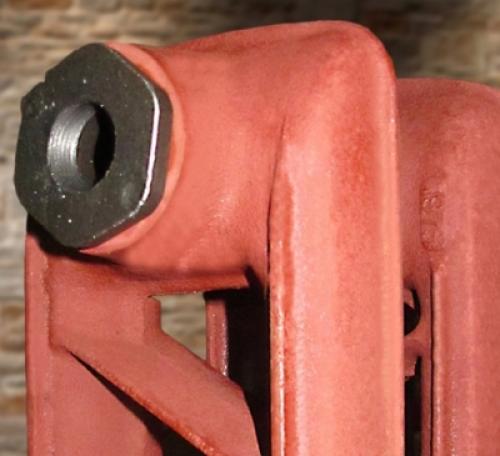

МС-140-500. Особенности радиатора МС-140-500

Радиаторы чугунные МС-140 с межосевым расстоянием 500 мм предназначены для обогрева зданий любого назначения, начиная от частных жилых домов и заканчивая промышленными и производственными постройками. Они обладают неплохой теплоотдачей и стойкостью к агрессивному теплоносителю. Чугунные «гармошки» упрямо не хотят покидать рынок отопительного оборудования, так как они считаются самыми неприхотливым видом радиаторов.

Чугунные батареи являются одними из самых долговечных. Это обусловлено физическими и химическими качествами металла.

Главным достоинством чугунных батарей является их продолжительный срок службы. Чугун неохотно вступает в реакцию с водой и агрессивными соединениями, хорошо сопротивляясь коррозии. Не подвержен ей и верхний слой, защищенный грунтовкой и краской. Даже при отсутствии внешней защиты чугун практически не портится и не истончается. Доходит до того, что в некоторых случаях эти радиаторы могут пережить по сроку службы само здание.

Теплоотдача чугунных радиаторов МС-140 с межосевым расстоянием составляет от 140 до 185 Вт на одну секцию. Это довольно приличный показатель, что позволяет чугуну успешно конкурировать с другими типами батарей отопления. Сегодня чугунные батареи выпускаются многими отечественными заводами и не собираются покидать прилавки сантехнических магазинов.

Благодаря современным технологиям литья чугуна, готовые изделия получаются особо прочными и не нуждаются в слишком частом уходе.

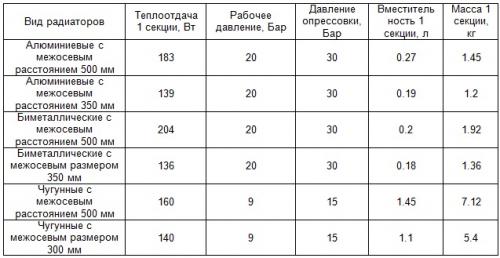

Отличия технических характеристик чугунных батарей отопления от других популярных видов батарей.

Какими достоинствами обладают чугунные радиаторы МС-140-500?

• Стойкость к агрессивному теплоносителю – централизованные системы отопления не щадят даже самые выносливые современные радиаторы. Чугун же практически не вступает в реакцию с едкими и агрессивными соединениями;
• Большая внутренняя емкость – благодаря этому радиаторы практически никогда не забиваются и не засоряются. Также внутренний объем способствует уменьшению гидравлического сопротивления;
• Продолжительный срок службы – гарантия от производителей достигает 10-20 лет. Что касается реального срока службы, то он составляет до 50 лет и даже больше, нужно лишь грамотно ухаживать за батареями и вовремя их подкрашивать;
• Длительное сохранение тепла – если отопление отключится, чугун еще долго будет сохранять и отдавать тепло, обогревая помещения и комнаты;
• Доступная стоимость – цена на чугунные радиаторы МС-140-500 стартует с отметки в 350-400 рублей за одну секцию (в зависимости от производителя).

Перечислим несколько недостатков:

Одним из главных минусов чугунных батарей является неустойчивость к гидроударам, здесь они уступают биметаллическим собратьям.

• Большой вес – пожалуй, это один из самых важных недостатков. Одна секция весит свыше 7 кг, из-за чего вес батареи из 10 секций составляет свыше 70 кг;
• Сложность в монтаже – если алюминиевый или стальной радиаторы можно смонтировать самостоятельно, то над чугунной батареей придется потрудиться вдвоем-втроем. К тому же, для крепления к стене нужен хороший выносливый крепеж (да и сами стены не должны рассыпаться под тяжестью батарей);
• Отсутствие стойкости к высокому давлению – чугунные батареи ориентированы на эксплуатацию в составе автономных отопительных систем (допускается монтаж в малоэтажных домах, подключенных в централизованным системам).

Также мы можем выделить в качестве недостатка чугунных батарей МС-140 их высокую инерционность – от подачи теплоносителя до прогрева системы проходит много времени.

Несмотря на присутствие некоторых недостатков, чугунные батареи продолжают пользоваться устойчивым спросом – потребителей подкупает оптимальное сочетание цены, качества и технических характеристик.

Чугунные радиаторы МС-140 могут эксплуатироваться в составе автономных и централизованных системах отопления с максимальным давлением теплоносителя до 9-10 атмосфер . Температура теплоносителя может достигать +120-130 градусов – чугун остается стойким к таким температурным перегрузкам. Главное, не подвергать его сильным ударам, иначе он может расколоться.

Радиаторы МС-140 могут эксплуатироваться в системах с естественной и принудительной циркуляцией теплоносителя. Система может быть открытой или закрытой – чугун может работать в любых условиях. Главное, чтобы параметры отопления не превышали указанные в паспортных данных значения. Трудность в эксплуатации вызывается лишь необходимостью регулярного ухода – следите за состоянием красочного покрытия и не допускайте образования очагов коррозии.

Расход краски на 1 секцию радиатора. Порядок расчета площади

Такую проблему, как плохой вид старых приборов из чугуна, легко решить, для чего нужно их поверхность окрасить. Прежде всего, необходимо выяснить, сколько грунтовочной смеси и краски следует приобрести.

Это можно узнать, определив площадь окраски чугунных радиаторов. Затем изучают рекомендации, которые имеются на банке с красящим составом. В них всегда присутствует информация относительно расхода краски на один квадратный метр.

Самостоятельно узнать площадь секции чугунного радиатора для окраски невозможно. Это и не требуется, поскольку изготовители отопительного оборудования предоставляют данную информацию в прилагаемой к изделиям инструкции. Вернее, в документации указывают величину площади нагрева, а поскольку прогреваться будет каждый сантиметр, то эта величина и является размером всей ее поверхности.

Известно, что площадь ребра изделия МС-140-500 равна 0,244 кв. м, а модифицированная секция этого прибора, имеющая межосевое расстояние 300 миллиметров, обладает площадью 0,208 кв. м.

Чтобы вычислить всю поверхность чугунного радиатора, следует:

• узнать название модели и по возможности ее производителя, так как одни и те же модификации приборов, изготовленные на разных предприятиях, имеют другие параметры – ширину и глубину;
• определиться с площадью нагрева ребра;
• умножить эту величину на количество секций.

Например, в радиаторе МС-140-500 насчитывается 10 ребер, тогда площадь поверхности составит 2,44 кв. м. После этого определяют, сколько и каких потребуется стройматериалов. При расчете расхода краски на радиаторы отопления необходимо учитывать, что ее приобретать надо с запасом, поскольку каждый слой красящего состава будет иметь разную толщину.

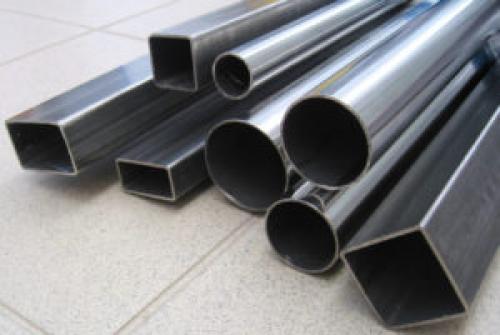

Площадь окраски профильных труб. Функции калькулятора для расчёта труб

Калькулятор площади трубы под окраску представляет собой онлайн программу, состоящую из следующих блоков:

• двух строк для ввода размеров труб;
• дополнительной функции «Считать расход краски»;
• двух строк вывода готовых результатов расчетов;
• справочной информации с эскизом трубы, формулой и расшифровкой обозначений.

Калькулятор окраски труб позволяет рассчитать:

• площадь поверхности трубы;
• необходимое количество краски.

Кроме того, готовый результат можно сохранить в формате PDF-файла или вывести на печать одним нажатием кнопки.

Принцип работы на калькуляторе

Чтобы получить готовый расчет площади трубы и расход краски нужно ввести в строках меню программы следующие данные:

• указать внешний диаметр, в мм;
• указать длину, в метрах;

Для получения количества необходимой краски нужно поставить галочку в квадрате «Считать расход краски» и:

• указать расход краски, исходя из средней нормы расхода (i), в г/м2;

После этого, калькулятор автоматически выдаст готовый результат: расчет площади трубы в квадратных метрах; количество необходимой краски в граммах.

ВАЖНО! Для того, чтобы использовать трубопровод долго и без ремонтов следует соблюсти несколько правил: произвести зачистку от ржавчины, обезжирить поверхность трубы, нанести не менее двух слоев краски: базовый грунтовый и основной финишный. Можно избежать всех этих процедур, за исключением обезжиривания, и использовать специальную краску по ржавчине 3в1, которая включает в себя грунт, краску и преобразователь ржавчины.

Справка

Труба (водогазопроводная) – вид металлопроката, длинное полое сварное изделие круглого сечения. Применяется для водопроводов и газопроводов, систем отопления, а также для изготовления деталей водопроводных и газопроводных систем.

Сколько экм в 1 секции чугунного радиатора. Сколько реальных кВт тепла в одной секции радиатора

Сколько кВт в 1 секции чугунного, биметаллического, алюминиевого или стального радиатора? Реальное количество киловатт, которое пишут производители, не соответствует действительности. А это ! Используя завышенные данные вы не сможете.

На рынке представлены четыре вида батарей отопления – чугунные, биметаллические, алюминиевые и стальные. Они отличаются дизайном,, размерами и стоимостью. Но прежде всего вам важно знать, их теплопроизводительность – от этого зависит, насколько хорошо они будут обогревать помещение.

Что нужно знать про мощность радиаторов?

Теплоотдача радиатора зависит от температуры теплоносителя и воздуха в помещении. Чем больше эта разница, тем лучше он отдает тепловую энергию.

Наглядный пример:

Если в помещении 0 градусов, то батарея будет остывать быстрее, чем если бы в комнате было +24. Соответственно – он отдает больше тепла. Получается, при 0 градусов мощность отопительного прибора больше.

Производители часто заявляют завышенные технические характеристики. Они показывают мощность для разницы температур в 65-70 °С. А в реальности перепад температур составляет 35-50 градусов.

Поэтому, если вы видите в инструкции тепловую мощность секции в 200 Вт при ΔТ = 70, реально она составляет 150-160 Вт (ΔТ обозначает перепад температур).

Зная значение реальной мощности можно подсчитать необходимое количество секций в.

Сколько кВт в одной секции алюминиевого радиатора

Тепловая мощность секции алюминиевого радиатора зависит от объема воды, которая находится в ней. Стандартные объемы – 0,35 и 0,5 л.

Алюминиевые батареи отдают тепло на 50-60% за счет излучения и на 40-50% в виде конвекции. Отсекатель воздуха усиливает конвекцию на 20-25%, что повышает теплоотдачу.

При температуре воздуха 20-24 °С и воды в контуре 65-70 °С тепловая мощность одной алюминиевой секции составляет:

• Объем 0,35 л., без отсекателя – 0,1-0,12 киловатт;
• Объем 0,35 л., с отсекателем – 0,12-0,13 киловатт;
• Объем 0,5 л., без отсекателя – 0,155-0,170 киловатт;
• Объем 0,5 л., с отсекателем – 0,170-0,200 киловатт.

Точное количество теплоотдачи сложно назвать – оно зависит от особенностей конструкции, диаметра труб, толщины ребер. На производительность влияет тип подключения батареи, скорость прокачки воды, загрязненность внутренних поверхностей.

Алюминиевый радиатор без отсекателей воздуха.

Сколько кВт в одной секции чугунного радиатора

Производительность тепла чугунного радиатора зависит от объема воды, толщины стенок, наличия ребер, высоты и ширины секции. Существует несколько стандартных моделей чугунных батарей, заявленная теплоотдача одной секции которых составляет:

• МС-140 – 175 Вт;
• МС 140-500 – 195 Вт;
• МС 140-300 – 120 Вт;
• МС 110-500 – 150 Вт;
• МС 100-500 – 135 Вт;
• МС 90-500 – 140 Вт.

В классификации первое число обозначает ширину вертикального чугунного протока, второе – ее высоту.

Стандартный 6-секционный чугунный радиатор МС-140-500.

Современные чугунные батареи отличаются от стандартных изделий марки МС. Они могут иметь другие размеры и дизайн, есть модели с отсекателями воздуха. Производители заявляют производительность одной секции в пределах от 150 до 220 Вт.

Если показатели тепловой мощности приводятся для разницы температур ΔТ в 60-70 градусов, они отличаются от реальных.

Для батарей с температурой воды 55-60 °С реальная производительность составит 75-85%, для батарей с температурой воды 65-70 °С – порядка 85-90% от указанной в спецификации производителя.

Сколько киловатт в одной секции биметаллического радиатора

Биметаллические радиаторы по внешнему виду сложно отличить от алюминиевых. Они также могут быть оборудованы отсекателями воздуха, а уровень теплоотдачи в основном зависит от высоты.

Как и в случае с алюминиевыми, данные в спецификациях изготовителей отличаются от реальных. Соответственно, чтобы однозначно ответить на вопрос сколько квт в 1 секции биметаллического радиатора, нужно знать все условия. Поэтому приводим информацию для температуры воды в контуре 65-70 градусов.

Тепловая мощность секции биметаллического радиатора отопления без отсекателей воздуха:

• 200 мм – 0,5-0,6 кВт;
• 350 мм – 0,1-0,11 кВт;
• 500 мм – 0,14-0,155 кВт.

Сколько кВт одной секции биметаллического радиатора с отсекателями воздуха:

• 200 мм – 0,6-0,7 кВт;
• 350 мм – 0,115-0,125 кВт;
• 500 мм – 0,17-0,19 кВт.

Формула расчета площади окраски трубы. Расчет площади труб: нюансы и математические формулы

Площадь трубы (м2) необходимо рассчитывать для определения приобретения количества лакокрасочного и антикоррозионного материала при выполнении покрасочных операций. Покраска этих изделий требует тщательной подготовки.

Какие нюансы следует учесть

Расчет площади поверхности трубы зависит от конструктивного исполнения проката. Чаще всего можно увидеть изделия в виде цилиндра, но существуют и другие виды, а именно:

• Квадратной или прямоугольной формы. Квадратные профили часто встречаются в практике.
• В виде конуса, то есть диаметр сечения разный. Такие изделия встречаются крайне редко.
• Поверхность труб также бывает гофрированной.
• Могут быть цементные кольца для оснащения канализационных систем.

Как рассчитать площадь поверхности разных труб

Площадь поверхности трубы определяется по формуле. Длина окружности — это одна из важных геометрических величин. Расчётам следует уделить особое внимание. Чтобы вычислить количество квадратов металлических трубопроводов, рекомендуется применить математические формулы.

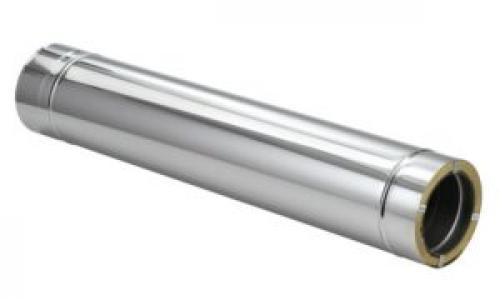

Цилиндрические

Расчет определяется следующей формулой: S = 2 x π x R x L

π – это постоянная величина, равна 3,14;

R – радиус изделия (в мм);

L – это показатель длины (в м).

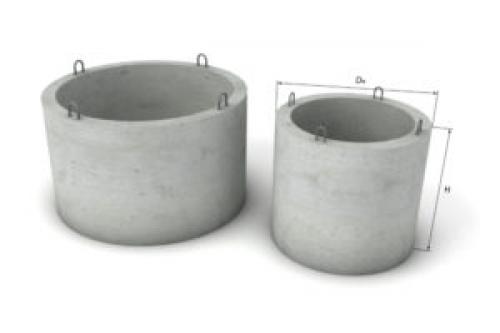

Трубы ЖБИ

Для расчетов площади окраски цилиндрических канализационных труб главным критерием является показатель высоты (H). Подсчитать квадратные метры несложно, используя формулу, указанную выше.

На

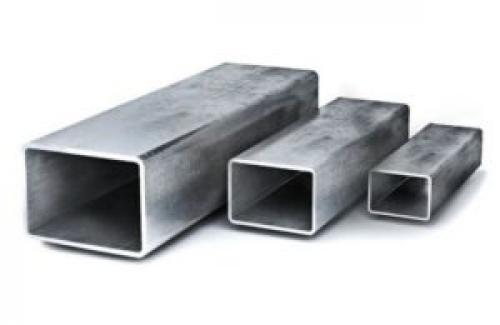

Профильные

Площадь профильной трубы определяется следующим образом. При подсчете соответствующих квадратов для покраски следует применять формулу: S = 2 x H x L + 2 x W x L

Н и W – это показатели высоты двух сторон;

L – длина профильных труб.

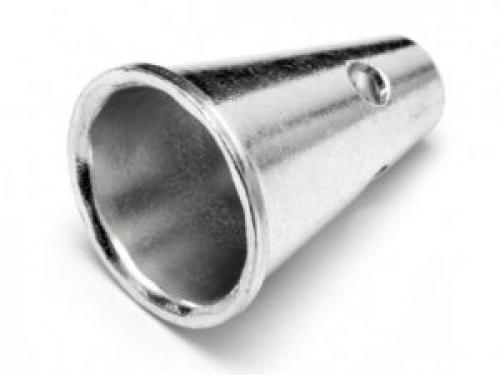

Конусообразные

Узнать количество квадратов для покраски труб данного вида несложно, применяя формулу: S = 2 x π x R1 x L + π x (R1 x R1 + R2 x R2)

2 и π – постоянные;

R1 и R2 – это заданные диаметр меньшего и диаметр большего круга;

L – обозначает длину всего элемента.

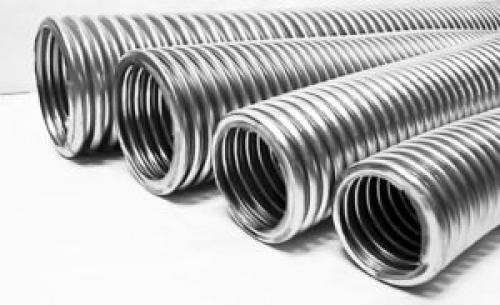

Гофрированные

Сколько нужно материала для окраски изделий с такой разновидностью поверхности высчитать сложнее всего. Для вычислений следует определить:

• Радиус скругления – А. Допустим, он будет 3 мм. По формуле – 2 x π x A вычисляем скругленную часть, она составит 18,84 мм;
• Вертикальные проекции на длину (B) и диаметр (D);
• Угол скоса у самого основания – Е (вычисляем умножением D на 2);
• Высоту гофры F, а G – линия вытягивания изделия.

Далее узнаете количество складок, расчетное получается делением, то есть длину разделить на шаг. Высчитывать растянутую конструкцию можно умножением количества образованных складок на длину гофры тоже в растянутом состоянии.

Подсчет покраски площади трубы или трубопровода можно найти в таблицах в интернете, а можно выполнить самостоятельно. Площадь наружной поверхности трубы несложно взять из справочников, согласно размещенным в них таблицам. Для определения наружного размера площади можно применить метод развёртки основания. Диаметром, полученным при измерении, можно руководствоваться при вычислении радиуса.

С помощью онлайн-калькулятора можно с точностью рассчитать окружность и квадраты, подлежащие обработке, как наружному, так и внутреннему основанию.

Как рассчитывается расход краски

Расчет расхода краски вычисляют легко. Обычно на банках с краской производитель указывает средний расход на 1 м2. Зная площадь трубы (S), определить цифру в конкретном случае можно умножением. Допустим расход краски 150 г/м2, умножаем этот показатель на площадь, которую ранее определили.

Расчет краски производится с учетом следующих критериев:

• материала, использованного при изготовлении трубы;

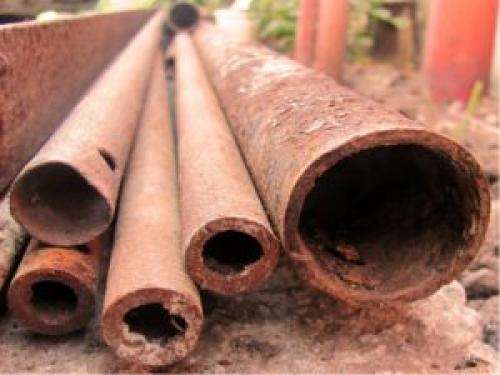

• наличия на трубопроводе коррозии;
• наличия покрытия грунтом;
• шероховатости.

При подсчете расходования красок учитывается не только длина окружности и зависимость между площадью развертки и диаметром, но и данные расхода материала, указанные производителем. Чтобы не ошибиться, когда производятся вычисления, можно обратиться за помощью к специалистам.

Подготовить изделие к окраске несложно, достаточно выполнить ряд мероприятий, в том числе учесть таблицу расходов материалов. Программа определения площадей всегда считала достоверные цифры.

Площадь окраски радиатора мс-140 300. Как самостоятельно рассчитать площадь покрытия и расход краски

Существуют различные способы вычисления площади покраски чугунных радиаторов, но тут бесполезно «изобретать велосипед».

Внимание! Производители теплового оборудования отражают эту информацию в техническом описании к модели. Эта величина обычно указывается как «площадь обогрева», возможны другие варианты и переводы, если это импортные модели.

Вычисляя площадь окраски чугунного радиатора МС- 140 как классического образца, берем в расчет площадь одной секции или «ребра гармошки». Она примерно равна 0,244 м². Более современная или  модифицированная секция с чуть большим межосевым расстоянием (300 мм) имеет площадь окрашивания порядка 0,208 м².

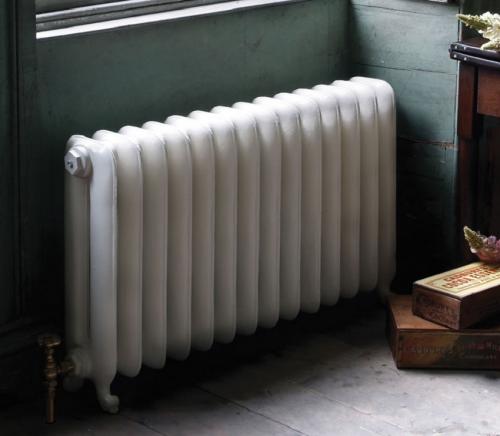

Радиатор можно покрасить в любой цвет, подходящий к общему интерьеру

Модели чугунных батарей могут сильно отличаться, поэтому для вычислений берем из документации (паспорта изделия) площадь обогрева одной секции. Далее умножаем на общую площадь всех ребер с небольшим запасом (переходники, краны, соединительные муфты, ножки). К примеру, в стандартной МС-140-500 10 ребер, множим на 10 площадь секции в 0,244 кв.м. Получаем 2,44 м^2.Округляем до 3 м²—  на все примыкающие детали. Далее решаем, во сколько слоев будет покраска.

Инновационные методы определения площади окрашивания чугунных радиаторов – специальные компьютерные программы и калькуляторы. В них вводятся такие параметры:

• маркировка радиатора (согласно техдокументации).
• количество секций, их длина и высота.

Только при правильной предварительной очистке батареи краска ляжет идеально ровно

На выдаче имеем реальную площадь окраски. После получения сведений вводится «сброс» для очистки окна и ввода новых данных.
