По правде говоря, именно из этого металла отопительные устройства больше всего приспособлены к «выживанию» и долгой эксплуатации в условиях централизованного отопления. Начиная с 1857 года, когда были изобретены чугунные радиаторы, они несли тепло в дома жителей разных стран. В настоящее время западные страны перестали использовать этот металл для обогрева жилья, но в СНГ большинство домов 60-70-х годов постройки еще обогреваются с их помощью.

Параметры современных чугунных батарей по некоторым показателям совпадают, хотя и у них, и у старых образцов есть свои преимущества и недостатки.

• Уровень теплоотдачи и мощность – это первые моменты, на которые обращают внимание потребители, выбирая отопительные приборы для своего жилья. Во многом на эти показатели влияют размеры чугунных радиаторов отопления, но средняя мощность одной секции составляет 140-160 Вт.
• Низкая инертность обеспечивает равномерное излучение тепла и длительное остывание конструкции при ее отключении.
• Размер секции чугунного радиатора влияет на его вес. Существуют элементы, которые весят 3 кг, а есть и такие, что 7 кг.
• Средние габариты отопительных приборов из чугуна стали классическим стандартом. Так ширина секции чугунного радиатора равна 80-100 мм, высота от 370 мм до 570 мм, а глубина от 70 мм до 120 мм.
• Объем старых типов радиаторов составляет 1.5 л, у отечественных моделей нового поколения 0.7-0.8 л, а у зарубежных аналогов – 0.4-0.6 л.
• Рабочее давление – это еще один важный фактор, который следует учитывать при установке радиаторов. Так у советских образцов оно составляло 6-9 атмосфер, а толщина стенок и размер чугунной батареи нового вида позволяют выдерживать нагрузку до 12 атмосфер. Некоторые производители лукавят, когда указывают, что у их чугунных изделий рабочее давление составляет 15-18 атмосфер. На самом деле это опрессовочное давление, которому подвергается каждая батарея на заводе для проверки прочности при гидроударах.
• Заявленный гарантийный срок у чугунных радиаторов составляет 20-35 лет, хотя есть фирмы, дающие своим изделиям 50 лет эксплуатации, и это не удивительно. Такая продолжительная активная «жизнь» этих устройств обусловлена наличием широкого канала, по которому теплоноситель проходит без труда, не оставляя на дне мусора, а на стенках коррозийной накипи.

Советские чугунные батареи, характеристики. Чугунные радиаторы отопления — характеристики, срок службы и монтаж

Казалось бы, пришедшие в обиход ещё в 1857 году чугунные радиаторы отопления уже должны «уходить в прошлое». По крайней мере изготовители биметаллических и алюминиевых устройств в этом уверены. Однако эти старые, но проверенные временем конструкции готовы удивлять своих владельцев работоспособностью, креативным дизайном и другими характеристиками. Поэтому радиаторы отопления из чугуна заслуживают отдельного рассмотрения, о них в статье нам расскажет мастер сантехник .

Технические характеристики

Чугун является классическим материалом для производства отопительных приборов. Как раз из него были изготовлены первые батареи дореволюционного времени, некоторые из которых продолжают исправно действовать и в наше время. У чугунных радиаторов продолжительное время не было альтернативы. В Советском союзе стальные батареи-конвекторы принялись активно устанавливать в центральной отопительной системе лишь с 70-х годов.

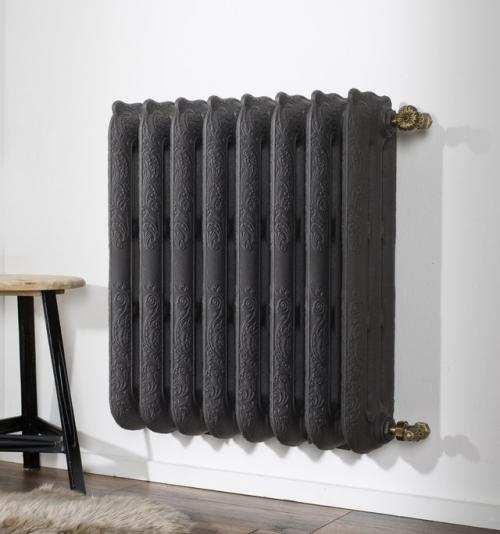

Чугунные батареи изготавливаются методом литья. Улучшение технологий дало возможность повысить качество поверхности, и нынешнее устройство отопления в промышленном исполнении смотрится не хуже популярных радиаторов из иных материалов. Но самым эстетичным является внешний вид батарей из чугуна, реализованных по технологии художественного литья – подобные приборы могут стать изюминкой любого помещения.

Каждая батарея, подобно конструктору, собирается из нескольких одинаковых сегментов. Их отливают в заводских условиях из серого чугуна. Каналы, по которым проходит горячая вода, могут иметь эллипсовидную либо круглую форму. На стадии сборки секции связываются одна с другой посредством ниппелей, а участки стыковки подвергаются дополнительной герметизации. Для этого используются термостойкие паронитовые либо резиновые прокладки.

Чугунные батареи отопления от различных производителей отличаются по следующим характеристикам.

Они могут иметь разную ширину (в зависимости от численности секций) и высоту. Ширина батареи зависит от площади отапливаемого помещения, числа окон в нем, толщины внешних стен, поскольку чем больше секций применяется, тем большее количество тепла отдаст батарея. Если говорить о высоте, то она может варьироваться от 35 сантиметров до 1,5 метров. Нельзя не затронуть и такой показатель, как глубина батареи, потому что от него зависит то, насколько гармонично будут смотреться в интерьере комнаты эти изделия из чугуна. Глубина может иметь величину от 50 до 140 сантиметров и больше.

Мощность и теплоотдача являются самыми основными параметрами чугунных отопительных приборов. Производители в технической документации указывают ее для одной секции. Средняя мощность секции радиатора равняется 160 Вт. По отдаче тепла чугунные батареи раза в два проигрывают биметаллическим и алюминиевым аналогам. Но это несовершенство компенсируется небольшой инертностью.

Чугун намного дольше способен удерживать тепло и источать полезную энергию. Наибольший эффект от чугунных отопительных приборов проявляется в системах отопления с естественной циркуляцией (ЕЦ) теплоносителя .

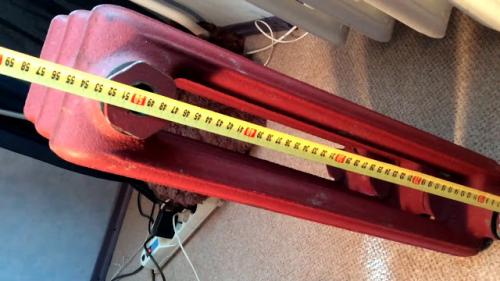

Вес каждой секции составляет от 3 до 7 кг. Численность секций может быть различной. Масса зависит от конкретной модификации и параметров обогреваемого помещения. После установки радиатора можно добавлять или убавлять секции по необходимости. Высота секции составляет – 37-57 см, ширина 8-10 см, глубина – 7-12 см. Объем внутренней полости может равняться от 0,7 до 1,5 литра.

Рабочее (или наибольшее избыточное давление) являет собой нагрузку, с которой теплоноситель оказывает воздействие в процессе постоянной циркуляции по системе отопления. Обычно этот показатель колеблется в границах от 6 до 10 атмосфер. Как правило, за нормальную нагрузку принимается наибольшее избыточное давление, соответствующее 9 атмосферам.

Максимальное (или опрессовочное) давление характеризует, какую предельную нагрузку способна выдержать батарея из чугуна во время возникновения непредусмотренного гидравлического удара . Когда осуществляется испытание отопительной системы, внутри магистралей формируется такая нагрузка, которая наиболее подогнана под опрессовочную. Обычно у современных модификаций опрессовочное давление находится в границах от 12 до 18 атмосфер.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/obem-vody-v-odnoy-sekcii-chugunnoy-batarei-tehnicheskaya-harakteristika

Объем воды в чугунной батарее старого образца. Батареи из чугуна старого и нового образца

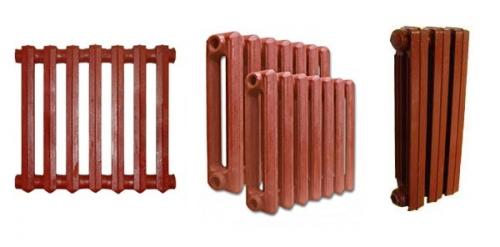

Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

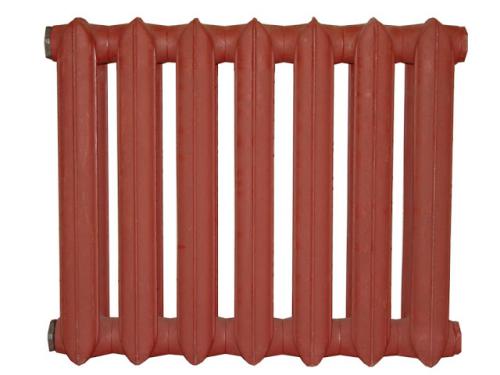

• Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.

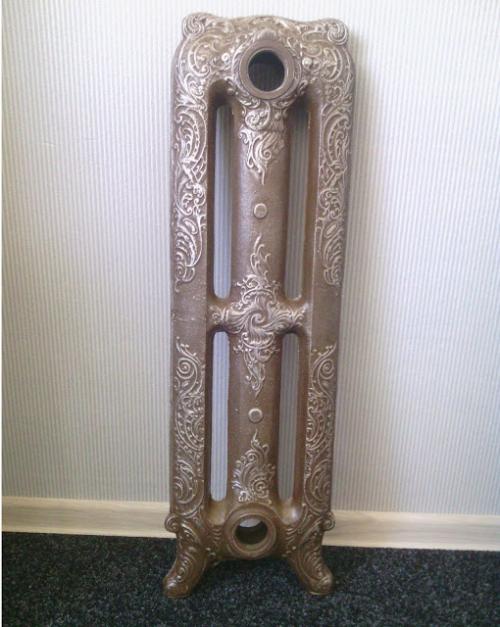

• Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.

Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.

У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:

• Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
• Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
• Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.

Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.

Максимальное количество секций в чугунном радиаторе. Основные расчеты мощности

Чтобы получить источник тепла, который будет снабжать помещение необходимым количеством тепловой энергии, нужно точно рассчитать число входящих в радиатор секций. А это, по сути, расчет мощности прибора.

Существует стандартный подход к расчету, в основе которого лежит соотношение — на 10 м² обогреваемой площади необходимо использовать 1 кВт тепловой энергии при высоте потолков не выше 3 м. Получается, что на 1 м² необходимо затратить 100 Вт. Подсчитав площадь помещения, можно с большой точностью сказать, какой радиатор отопления по мощности в нем нужно установить.

Правда, специалисты делают оговорки. К примеру, помещение имеет две наружные стены. А это рост теплопотерь и, соответственно, увеличение потребляемой мощности. Или в комнате не одно, а два окна. То есть, делая акцент на конструкцию, расположение помещения, наличие мест, через которые холодный воздух может проникать внутрь, следует включать поправки. Именно они помогут довести расчет до максимальной точности.

Мощность чугунного радиатора измеряется суммарной мощностью секций, из которых он состоит. Стандартный показатель — 0,15 кВт или 150 Вт. Однако многое будет зависеть от формы и качества литья. Обычно мощность секции прямо пропорциональна площади теплоотдачи. А так как современные чугунные батареи отличаются многообразием форм, то мощность одной секции может меняться в ту или другую сторону.

Теплоотдача во многом будет зависеть от качества теплоносителя и его температуры. Так вот 150 Вт — это всего лишь стандарт, учитывающий два температурных режима:

• внутренний комнатный;
• внутри отопительной системы, то есть это температура теплоносителя.

Радиаторы чугунные МС-140 и МС-90

Их разница и определяет величину показателя. Если эта разница равна 50°, то можно считать, что чугунная секция выделяет 150 Вт тепловой энергии. Но здесь опять есть оговорка — при температуре теплоносителя +70С.

Почему?

• Во-первых, при таком температурном режиме внутри помещений будет всегда +20С.
• Во-вторых, температура теплоносителя редко бывает выше.
• В-третьих, дельта не может быть, к примеру, 70° по той простой причине, что и температура горячей воды не очень высокая, и свойства чугуна не могут обеспечить теплоотдачу, необходимую для нормальной температуры.

Возвращаясь к обогреву, добавим, что в помещении площадью 15 м² устанавливается батарея с 10 секциями. Но только в том случае, если в такой комнате лишь одно окно. Прибавляется окно, значит, прибавляется 1 или 2 секции к радиатору. Отчего это зависит? В основном от конструкции окна, материала для его изготовления, количества камер стеклопакета и так далее. В случае если обогреваемая площадь больше 20 м², необходимо устанавливать несколько батарей, и лучше, чтобы они располагались отдельно. Одной батареи, если вы даже нарастите секции, будет мало.
