В наше время замена старых чугунных батарей на новые модели стала не данью моде, а жизненной необходимостью. Опасение за безопасность отопительной системы и попытки снизить стоимость коммунальных услуг привели к тому, что все больше потребителей останавливают свой выбор на алюминиевых радиаторах, которые отличаются от других видов обогревателей, как техническими характеристиками, так и ценой. Одним из важных параметров является объем радиатора отопления.
Параметры алюминиевых радиаторов
Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:
- Уровень теплоотдачи одной секции, так как от него зависит:
- Во-первых, сколько элементов потребуется для обогрева одной комнаты.
- Во-вторых, насколько тепло будет в комнате благодаря радиатору.
- В-третьих, каким станет микроклимат в помещении.
- Устойчивость к гидроударам и рабочее давление алюминиевого радиатора.
- Стоимость готового изделия.
Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.
Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.
Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.
Виды теплоносителей
Как правило, вопрос о том, какой теплоноситель используется в централизованной системе отопления, не задается, так как там всегда по теплопроводу течет вода. Другое дело автономный обогрев, где можно выбрать оптимальный вариант для конкретного дома с учетом климата региона, где он построен.
Почему важен объем радиатора
Расчет, сколько литров в одной секции алюминиевого радиатора важен по нескольким причинам:
Учитывая, на какое количество факторов влияет объем батарей отопления, этот параметр следует учитывать при выборе изделий из алюминия.
Расчет объема алюминиевого радиатора
Определить вместительность батареи отопления можно двумя способами:
Это, хотя и весьма трудоемкий способ, но самый надежный и точный, так как производители могут завышать или занижать параметры своих изделий в технической документации.
Подбирая тип радиатора, следует обращать внимание на разницу в параметрах отечественных и зарубежных производителей. Некоторые показатели могут выглядеть весьма привлекательно, но не подходить для централизованной советской отопительной системы
Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости.
Подводя итоги, можно сказать, что объем алюминиевого радиатора – это важный параметр, который нужно учитывать, чтобы в дальнейшем система работала по-настоящему эффективно.
Биметаллические радиаторы конструктивно состоят из. Как устроены биметаллические радиаторы отопления
На устройство биметаллических радиаторов недвусмысленно намекает их название – биметаллические, что означает – состоящие из двух металлов. Внутренняя часть радиатора, по которой протекает теплоноситель, изготавливается из стальных (медных) труб, а внешняя часть, служащая для передачи тепла окружающему воздуху, сделана из алюминия.
Плюсы такой конструкции очевидны. Стальные трубы способны легко выдерживать высокое давление в отопительной системе, помимо этого, в отличие от труб из алюминия, они химически устойчивы к различным вредным примесям, которые могут содержаться в теплоносителе. А алюминиевый корпус имеет наилучшие по сравнению с иными материалами показатели теплоотдачи. Это благотворно сказывается на габаритах, весе и виде биметаллических радиаторов, и ещё делает их очень отзывчивыми на сигналы терморегулирующей аппаратуры.
Биметаллические радиаторы отопления, сердечник которых изготовлен из меди, имеют наилучшие характеристики, но цены на них доступными не назовёшь. Медно-алюминиевые радиаторы рекомендуется к установке в системе с газовым котлом, имеющим медный теплообменник. Для котлов со стальными теплообменниками подойдут алюминиево-стальные биметаллические радиаторы.

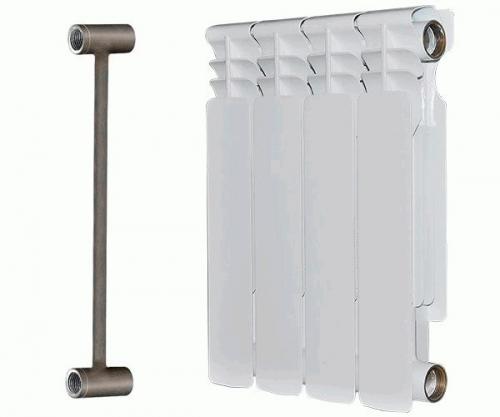

Биметаллический радиатор – это совокупность секций, соединённых между собой посредством резьбового соединения. Каждая секция содержит пару стальных труб – верхнюю и нижнюю, которые соединены перемычкой. К наружной поверхности стальных труб по специальной методике литья под давлением плотно присоединяется алюминиевый корпус, выполняющий функции теплообменника. Для максимальной отдачи тепла окружающему воздуху, алюминиевый теплообменник имеет сложную форму с многочисленными протоками для лучшей конвекции.
Помимо чисто биметаллических радиаторов выпускаются ещё «полубиметаллические», у которых сердечник выполнен из стали лишь частично – его вертикальные каналы стальные, а горизонтальные – алюминиевые. Цена таких радиаторов примерно на 20% ниже, чем цена батарей с полностью стальными трубами, но они менее прочны, поскольку существует риск протечек в местах стыков двух металлов в сердечнике. Для отопительных систем многоэтажных домов характерны высокое рабочее давление, а также невысокое качество теплоносителя, поэтому для них лучше применять биметаллические батареи с полностью стальными трубами.
Расход воды в радиаторе отопления. Как рассчитать расход
Значение представляет собой количество теплоносителя в килограммах , которое тратится в секунду . Оно используется для передачи температуры в помещение посредством радиаторов. Для расчёта необходимо знать потребление котла, которое расходуется на обогрев одного литра воды.
Формула:
G = N / Q , где:
- N — мощность котла, Вт.
- Q — теплота, Дж/кг.
Величину переводят в кг/час, умножая на 3600.
Формула для расчёта необходимого объёма жидкости
Повторное заполнение труб требуется после ремонта или перестройки обвязки. Для этого находят количество воды, нужное системе.
Обычно достаточно собрать паспортные данные и сложить их. Но также можно найти его вручную. Для этого считают длину и сечение труб.
Числа перемножаются и добавляются к батареям. Объём секций радиатора составляет:
- Алюминиевого, стального или сплава — 0,45 л.
- Чугунного — 1,45 л.
А также есть формула, по которой можно примерно определить общее количество воды в обвязке:
V = N * VкВт , где:
- N — мощность котла, Вт.
- VкВт — объём, которого достаточно для передачи одного киловатта тепла, дм3.
Это позволяет посчитать только ориентировочное число, поэтому лучше свериться с документами.
Для полной картины также нужно посчитать объём воды, вмещаемой прочими компонентами обвязки: расширительным баком, насосом и т. д.
Внимание! Особенно важен бак : он компенсирует давление, которое повышается из-за расширения жидкости при нагреве.
В первую очередь нужно определиться с используемым веществом:
- вода имеет коэффициент расширения
- этиленгликоль — 4,5%;
- прочие жидкости используются реже, поэтому данные следует искать в справочной таблице.
Формула для расчёта:
V = (Vs * E)/D , где:
- E — коэффициент расширения жидкости, указанный выше.
- Vs — расчётный расход всей обвязки, м3.
- D — эффективность бака, указанная в паспорте устройства.
Найдя эти значения, их нужно просуммировать. Обычно получается четыре показателя объёма: труб, радиаторов, нагревателя и бака.
При помощи полученных данных можно осуществить создание системы отопления и заполнить её водой. Процесс залива зависит от схемы:
- «Самотёком» выполняется из высшей точки трубопровода: вставляют воронку и пускают жидкость. Это делают не спеша, равномерно. Предварительно внизу открывают кран, и подставляют ёмкость. Это помогает избежать образования воздушных пробок. Применяется, если отсутствует принудительный ток.
- Принудительная — требует насоса. Подойдёт любой, хотя лучше использовать циркуляционный, который затем применяют в отоплении. В течение процесса нужно снимать показания манометра, чтобы избежать повышения давления. И также обязательно открывают воздушные клапаны, что помогает с выпуском газа.
Как посчитать минимальный расход теплоносителя
Вычисляются также, как затраты жидкости в час на обогрев помещений.
Его находят в перерыв между отопительными сезонами как число, зависящее от горячего водоснабжения. Существует две формулы , применяемых в расчётах.
