Сколько весит чугунная батарея с 1 секцией. Современные отопительные радиаторы из чугуна

Сколько весит чугунная батарея с 1 секцией. Современные отопительные радиаторы из чугуна

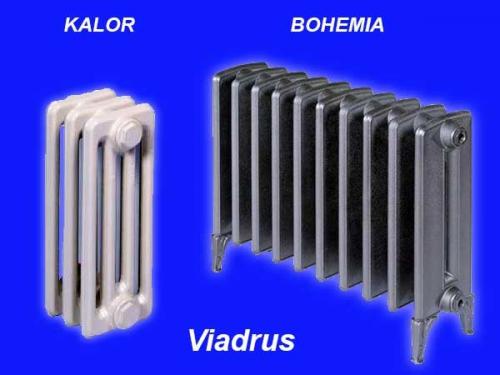

Для настенного крепления существуют новые изделия из серого чугуна от различных производителей, чья масса гораздо меньше традиционных МС 140. Например, чешский радиатор отопления Viadrus STYL 500, изображенный на рисунке.

Его характеристики таковы: масса 1 секции – 3.8 кг, вместительность по воде – 0.8 л, итого выходит 4.6 кг. При располагаемом тепловом потоке 140 Вт на нашу комнату 20 м2 потребуется 14 шт, что по весу будет 64.4 кг вместе с водой. Данный показатель на 40% меньше, чем у МС 140, а разделив его на 2 части (по 32 кг каждый прибор), становится ясно, что возможна установка чугунных радиаторов на стены из пористого бетона без специальных дополнительных придумок.
Еще более легкую конструкцию предлагает российский производитель, продающий свои отопительные приборы под брендом EXEMET, а именно модель MODERN.

Здесь одна секция радиатора весит всего 3.2 кг при теплоотдаче 93 Вт, в помещение 20 м2 необходимо 22 секции общей массой 70.4 кг. Этот показатель тоже достаточно хороший, особенно если учитывать, что фирма изготавливает эти батареи с возможностью напольной установки.

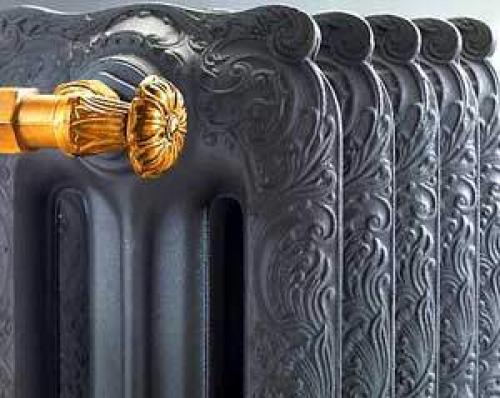

Нельзя не сказать несколько слов о таком продукте, как винтажная чугунная батарея, чей вес еще больше советской МС 140 и в некоторых случаях достигает 14 кг. Эти отопительные приборы своим внешним видом напоминают старинные, устанавливаемые в резиденциях и усадьбах в далеком XIX веке.

Изображенная на рисунке модель EXEMET FIDELIA имеет вес 12 кг при теплоотдаче 156 Вт, что делает общий вес чугунного радиатора для нашего примера просто чудовищным – 154 кг. Но как видно на изображении, здесь вопрос установки решается иначе: первая и последняя секции имеют ножки для размещения нагревателя на полу.

Сколько весит чугунная батарея на 10 секций. Общие характеристики чугунных радиаторов

Обычный чугунный радиатор состоит, как правило, из 5-10 секций. Количество секций зависит от желаемого теплового эффекта. Чем больше секций, тем больше теплоотдача и температура в доме. Тем более, что установить можно радиатор, состоящий из любого количества секций: чугунные батареи, также как и биметаллические, могут быть разделены. Это позволит создать наиболее комфортную обстановку.

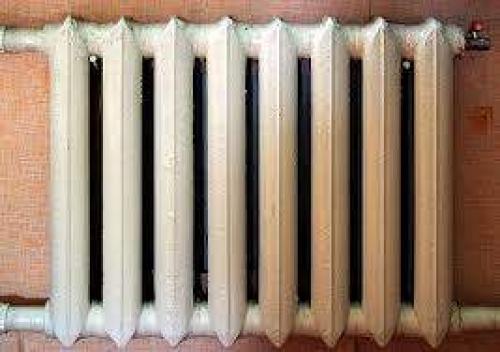

Радиаторы советских квартир

Большой вес не является проблемой при эксплуатации: главное правильно произвести монтаж батареи. Узнать, сколько весит радиатор чугунный 10 секций можно путем простых расчетов. Одна секция современного радиатора весит 7,1 килограмм, а значит, 10 секций будут весить 71 килограмм.

Несмотря на то, что популярность чугунных батарей уже не так велика, нельзя не упомянуть об их преимуществах.

Вот некоторые из них:

• устойчивость к образованию коррозии;
• толстые стенки, которые являются гарантией долговечности;
• возможность использовать теплоносители любого качества;
• отличная теплоаккумулирующая способность;
• продолжительный срок эксплуатации;
• большое внутреннее сечение, благодаря которому чугунные радиаторы не приходится часто чистить.

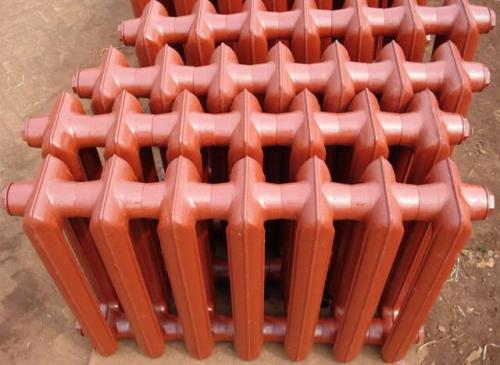

Батареи МС-140 производства Беларуси

Стандартные модели чугунных батарей имеют межосевое расстояние 300 либо 500 миллиметров. Однако встречаются и модели, имеющие большую высоту – межосевое расстояние у которых достигает 800 миллиметров. Кроме того, выпускаются промежуточные модели, у которых межосевое расстояние составляет 350 миллиметров. Глубина может быть разной – 110, 99 или 92 миллиметра. Ширина секций чугунных радиаторов составляет от 35 до 60 миллиметров.

Сколько весит чугунная батарея 12 секций. Вес чугунной батареи: сколько это в килограммах?

Несмотря на то, что современная промышленность предлагает радиаторы парового отопления из различных материалов (например, алюминиевые и биметаллические радиаторы), многие предпочитают устанавливать в доме традиционные чугунные батареи. Насколько это оправдано? Ведь радиаторы из чугуна имеют небольшую поверхность теплоотдачи, а так как это металл с достаточно низкой теплопроводностью, для отопления одной комнаты понадобится не менее 8-12 секций. Вес чугунной батареи 12 секций без воды — 70-90 килограмм. Таким образом, после заполнения отопительной системы водой ее общий вес в большом доме может составить несколько тонн!

Преимущества и недостатки чугунных радиаторов

Однако все эти недостатки относятся в первую очередь к знакомым с детства тяжелым неразборным радиаторам-«гармошкам» советского образца (МС-140М). Сегодня такие батареи встречаются в основном в домах старой постройки. Разумеется, чугунные батареи гораздо тяжелее алюминиевых и биметаллических.

12 секционный чугуний

К примеру, вес секции чугунной батареи марки МС-140-300 – 5,7 кг, а более тяжелой МС-140-500 — 7,1 кг, что приблизительно соответствует весу секций «советских» радиаторов (7,5 кг). Но современные чугунные радиаторы можно собирать из нужного количества секций, а их конструктивные особенности и дизайн позволяют воспользоваться преимуществами чугунных батарей, уменьшив свойственные им недостатки. Преимущества же чугунных радиаторов перед батареями из других материалов неоспоримы. В частности:

• они долговечны;
• они устойчивы к коррозии и в них может использоваться техническая вода;
• они лучше, чем радиаторы из других материалов, выдерживают высокое давление, а значит, могут использоваться в многоэтажных и высотных зданиях;
• за счет труб большого диаметра и малого гидравлического сопротивления. их можно применять в системах с естественной водной циркуляцией;
• благодаря большому объёму воды в секциях и толстым стенкам они хорошо прогревают помещение и долго держат тепло. Cовременные чугунные радиаторы гораздо легче, чем их предшественники.

Выбирайте радиатор правильно!

Теплоемкость современных радиаторов не всегда зависит от его массы и размеров.Так, вес одной секции чугунной батареи, собранной из радиаторов 2К60П (Минск) составляет 5,7 килограмм, однако за счёт ровной, а не ребристой теплопередающей поверхности и повышенной тепловой мощности для поддержания тепла в помещении достаточно 8-10 секций. Собранные из 10 секций батареи чешского производства Termo еще легче: минимальный вес секции – от 4,45 кг (максимальный — 6,8 кг).

Эти радиаторы производятся в различных модификациях (высота — 560-673 мм, тепловая мощность 146-290 Вт/секция), что позволяет легко рассчитать необходимые размеры для любого помещения. Небольшим весом отличаются и радиаторы Könner (Китай/Германия): секция высотой 365 мм весит чуть больше трёх килограмм, при этом ее теплоотдача — 120 Вт. Для сравнения: тепловая мощность радиатора МС-140-500 при высоте 588 мм и весе 7,1 кг составляет 160 Вт/секция, а вес секции с теплоотдачей 120 Вт (радиатор МС-140-300) – 5,7 кг при высоте 388 мм.

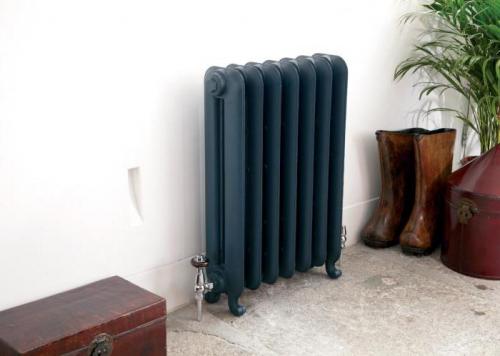

Чугунный радиатор в стиле ретро

В расчёте отопительного радиатора нужно учитывать не только, сколько весит секция чугунной батареи и является ли она разборной или неразборной, но и то, можно ли самостоятельно составлять её из секций, либо радиатор продаётся в сборке. К примеру, масса одной секции радиаторов Könner (Китай/Германия) — приблизительно 4 кг, однако эти радиаторы выпускаются в укомплектованном виде (4-12 секций).

Учитывайте, что независимо от того, будут ли это готовые укомплектованные радиаторы или сборные радиаторы, количество секций нужно подбирать с некоторым запасом.

Если расчет показывает, что для поддержания необходимого температурного режима в помещении нужно установить батарею из 10 секций, лучше выбрать 12-секционный радиатор, а температуру воздуха регулировать с помощью снижения температуры воды-теплоносителя, запорных кранов и т. д.

Вес одной секции чугунной батареи мс-90. Масса стандартных отопительных приборов

И традиционные, и дизайнерские экземпляры объединены материалом изготовления, которым является чугун.

И сейчас повсеместно встречаются исправно служащие классические радиаторы в форме гармошки, установленные:

• в школах и детских дошкольных учебных учреждениях;
• в поликлинических отделениях и больницах;
• в помещениях жилфонда – квартирах, частных домовладениях, общежитиях;
• в учреждениях общественного и государственного назначения.

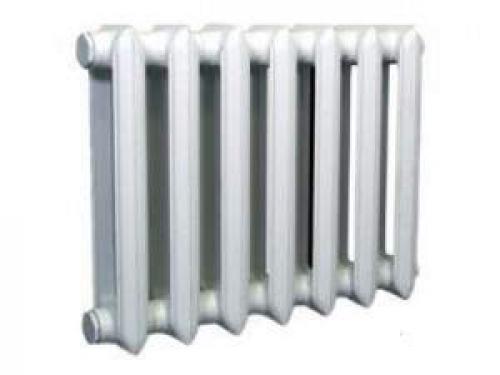

Обычно это модели МС-140 или МС-90, так как в прошлые годы других отопительных приборов массового производства не было. Малыми сериями представлены чугунные изделия НМ-150, РКШ, Минск – 1110 и другие, но на сегодняшний день их уже не производят. Так какой же вес одной секции чугунной батареи старого образца? И в данном случае, точной цифры нет. Объясняется это тем, что данная величина зависит от параметров секции.

Например, батарея серии МС-140 бывает двух модификаций в зависимости от межосевого промежутка, который равен 300 или 500 миллиметров. Если речь идет о модели МС-140-300, тогда средний вес секции около 5,7 килограммов, а когда о приборе МС-140-500, то 7,1 килограмма.

Нередко можно встретить изделие серии МС-90, у которого вес секции чугунного радиатора составляет 6,5 килограмма при расстоянии между осями 500 миллиметров. Отличие между моделями МС- 90 и 140 заключается в разной глубине секций.

Можно ли считать, что вес радиаторов этих популярных серий, равный 6,5, 5,7 и 7,1 килограммов, окончательный? Ответ отрицательный и этому имеется объяснение. Дело в том, что действующий ГОСТ 8690-94, который является нормативным документом, регламентирующим производство батарей из чугунных сплавов, указывает на их основные размеры.

Относительно того, сколько весит секция чугунной батареи старого образца, то этот норматив указывает на удельную массу — 49,5 кг/кВт. Данное стандартное значение распространяется на радиаторы, которые предназначаются для эксплуатации в системах теплоснабжения с температурой теплоносителя не превышающей 150 градусов при избыточном рабочем давлении максимум 0,9 МПа (9 кгс/см²).

При производстве отопительных приборов производители должны обеспечить соответствие продукции данным значениям, а вот то, сколько весит одна секция чугунной батареи, ГОСТ не регламентирует. В результате масса радиаторов, изготавливаемых на разных заводах, отличается.

На сегодняшний день наиболее известна продукция нескольких промпредприятий, которые выпускают модификации серии МС-140 и приборы собственной разработки. Среди них: белорусский завод отопительного оборудования, российские «Декарт» и «Сантехлит» и другие.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/skolko-vesit-odno-rebro-chugunnoy-batarei-skolko-vesyat-chugunnye-standartnye

Сколько весит чугунная батарея 5 секций. Сколько весит одна секция

Проведем сравнительный анализ обогревательных приборов по этому показателю, а за точку отсчета примем старые советские «гармошки». Итак, вес одной секции чугунной традиционной батареи МС-140 составляет 7.12 кг, а вместительность – 1.5 л воды при стандартной межосевой высоте 500 мм. То есть, полная масса 1 секции радиатора в рабочем состоянии выходит 7.12 + 1.5 = 8.62 кг.

Пример расчета массы. Как правило, в частных домах используются приборы отопления с количеством секций от 4 до 12 шт. Возьмем среднее число – 7 секций, тогда масса батареи старого образца составит 8.62 х 7 = 60.34 кг, а без воды – 49.84 кг. Этакую махину в одиночку устанавливать непросто, обязательно нужен помощник.

Ниже в таблице мы представим различные варианты новых отопителей, в том числе чугунные евро батареи, где укажем волнующие домовладельцев показатели — вес ребра, его вместительность, теплоотдачу и цену в условных единицах.

Примечание. Цифры после названия бренда и модели означают следующее: расстояние между осями пробок / глубина в мм.

Как видите, мы подобрали изделия примерно одинаковой высоты и разной глубины, влияющей на массивность каждого ребра. Чтобы оценить реальную массу радиаторов, предлагаем ее посчитать исходя из потребной тепловой мощности для обогрева стандартной комнаты площадью 20 м². Положив на квадрат площади 100 Вт тепла, получаем потребную мощность отопления 2 кВт.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/skolko-vesit-chugunnaya-batareya-i-odna-eyo-sekciya-skolko-vesyat-chugunnye-standartnye

Сколько весит чугунная батарея 8 секций. Сколько весит одна секция

Проведем сравнительный анализ обогревательных приборов по этому показателю, а за точку отсчета примем старые советские «гармошки». Итак, вес одной секции чугунной традиционной батареи МС-140 составляет 7.12 кг, а вместительность – 1.5 л воды при стандартной межосевой высоте 500 мм. То есть, полная масса 1 секции радиатора в рабочем состоянии выходит 7.12 + 1.5 = 8.62 кг.

Пример расчета массы. Как правило, в частных домах используются приборы отопления с количеством секций от 4 до 12 шт. Возьмем среднее число – 7 секций, тогда масса батареи старого образца составит 8.62 х 7 = 60.34 кг, а без воды – 49.84 кг. Этакую махину в одиночку устанавливать непросто, обязательно нужен помощник.

Ниже в таблице мы представим различные варианты новых отопителей, в том числе чугунные евро батареи, где укажем волнующие домовладельцев показатели — вес ребра, его вместительность, теплоотдачу и цену в условных единицах.

Примечание. Цифры после названия бренда и модели означают следующее: расстояние между осями пробок / глубина в мм.

Как видите, мы подобрали изделия примерно одинаковой высоты и разной глубины, влияющей на массивность каждого ребра. Чтобы оценить реальную массу радиаторов, предлагаем ее посчитать исходя из потребной тепловой мощности для обогрева стандартной комнаты площадью 20 м². Положив на квадрат площади 100 Вт тепла, получаем потребную мощность отопления 2 кВт.

Сколько весит чугунная батарея 7 секций. Особенности монтажа чугунных батарей

Поскольку монтаж производится на стенки и перегородки, а они часто бывают выполнены из непрочного материала, то важно знать точно, сколько весит одна секция чугунной батареи. Это нужно для того, чтобы расчитать вес общей нагрузки. Если окажется, что расчетная нагрузка выше норматива, то от такой установки придется отказаться полностью, либо нужно будет делать специальные крепления, чтобы батарея не сломала стену, либо установить отопительную батарею на полу.

Обычно стандартные чугунные батареи состоят из нескольких секций — секционных элементов. Как правило, их количество колеблется от 4 до 10. Но иногда встречаются и батареи с 20 и более секциями. Но использовать такие громоздкие радиаторы неудобно, поэтому на практике обычно устанавливают несколько батарей, по 5-7 секций в каждой. Обычно габариты современной секции чугунной батареи составляют 140 х 500 мм. Рассчитать массу всей батареи несложно, зная точный вес одной секции.

К примеру, нужно определить, сколько весит батарея. Чугунная секция весит 7,5 кг. Следовательно, набор из семи секций будет весить 49-52,5 кг. Такая же батарея, но уже из десяти секций, окажется весом около 75 кг. Необходимо учитывать и то, что это вес батареи без учета веса теплоносителя.

Средний объем одной секции чугунной батареи составляет около 1,5 литра жидкости. Есть и более экономичные модели, с объемом от 1 литра. При решении вопроса о том, сколько весит старая чугунная батарея, необходимо знать, что в старых образцах чугунных батарей объем жидкости достигал 1,7 литра на секцию. Поэтому после запуска системы вес приборов увеличивается.

Сколько весит чугунная батарея 13 секций. Какое значение имеет вес батареи

Владеть информацией относительно того, сколько весит чугунный радиатор отопления, нужно по ряду причин. Например, если батареи приобретаются для установки во всем частном домовладении, требуется рассчитать грузоподъемность машины, перевозящей отопительные приборы, а также следует определиться с количеством грузчиков, которые будут их заносить в дом.

Для наглядности можно сравнить вес чугунных радиаторов устаревших образцов и современных аналогов из других материалов:

• одна секция стандартных батарей из чугуна с межосевым 500-миллиметровым расстоянием весит 5,5 — 7,2 килограмма, а с межосевым параметром 300 миллиметров– от 4,0 до 5,4 килограмма;
• вес ребра нестандартных отопительных чугунных приборов составляет от 3,7 до 14,5 килограмма;
• секция алюминиевой батареи при межосевом промежутке 500 миллиметров весит 1,45 килограмма, а при 350 миллиметрах- 1,2 килограмма;
• биметаллические приборы с межосевым расстоянием, равным 500 миллиметров, весят 1,92 кг/секция, а при 350 миллиметрах- 1,36 кг/секция.

При проведении ремонта и замене отопительного оборудования в доме его владельцам важно знать, сколько весит старая чугунная батарея, чтобы решить, получится ли самостоятельно вынести на улицу старый многосекционный радиатор, поскольку необходимо рассчитать собственные силы. Но таких данных нет.

Причина в том, что в эксплуатации имеются различные модели. При этом у них одинаковое назначение, но разный вес. Кроме этого, на отечественном рынке реализуются приборы, которые отличаются габаритами и разнообразием форм.

На сегодняшний день, например, наименований традиционных батарей из чугуна встречается больше нескольких десятков, а моделей, выполненных в дизайнерском стиле, и сосчитать трудно. При этом, такой параметр, как вес одной секции чугунного радиатора, сильно отличается.
