Теплоотдача одной секции алюминиевого радиатора. Тепловая мощность алюминиевых радиаторов

Теплоотдача одной секции алюминиевого радиатора. Тепловая мощность алюминиевых радиаторов

Обмен тепловой энергией между отопительным радиатором и воздухом в помещении возможен двумя способами – излучением и конвекцией. В первом случае играет роль площадь поверхности прибора, во втором важна ещё и его форма. Именно поэтому батареи имеют ребристую поверхность внутренней стороны.

Алюминий в качестве металла для изготовления теплообменников отопительной системы выбран не зря – этот металл имеет высокий коэффициент теплопроводности, следовательно, изделия из него обладают высокой теплоотдачей. Это способствует низкой тепловой инерционности системы обогрева. Отдача тепла от алюминиевых приборов осуществляется быстрее, поэтому помещение прогревается за считанные минуты, а количество затраченной тепловой энергии снижается.

Теплоотдача алюминиевых батарей указана в ваттах, этот параметр определяется для определенной разности температур теплоносителя и окружающей среды. Производитель чаще всего обозначает параметры одной секции, поэтому для определения тепловой мощности радиатора необходимо помножить эту величину на количество секций.

Теплоотдача одной секции алюминиевой батареи с межосевым расстоянием 500мм составляет от 110 до 220Вт. Такой разброс значений говорит о зависимости параметра теплоотдачи от конструкции радиатора и технологических особенностей его производства. Известные производители не прекращают исследований для поиска наиболее оптимальных форм и материалов теплообменников с целью повышения их тепловой мощности.

Устанавливая отопительные батареи, следует помнить, что теплоотдача радиатора напрямую зависит от способа его подключения. Наиболее эффективным можно считать прямое одностороннее подключение. Именно при таком присоединении обеспечивается номинальная теплоотдача изделия. Нижнее подключение уменьшит теплоотдачу на 10%, а однотрубное увеличит потери тепла до 25-45%. Наклон радиатора при его монтаже, установка с минимальными зазорами к поверхностям помещения, а также перекрытие прибора защитными экранами также ведут к снижению теплоотдачи. А вот оклейка стены за батареей отражающими материалами наоборот повысит эффективность прибора.

Таблица мощности алюминиевых радиаторов. Сравнительные выводы

Как показывает приведенная таблица сравнения теплоотдачи радиаторов отопления, самыми эффективными в плане мощности являются биметаллические нагреватели. Напомним, что они представляют собой алюминиевый оребренный корпус с находящимся внутри прочным сварным каркасом из металлических трубок для протока теплоносителя. По всем параметрам этот вид нагревателей пригоден для установки как в теплосетях высотных домов, так и в частных коттеджах. Единственный их недостаток – высокая стоимость.

Немного ниже теплоотдача алюминиевых радиаторов, хотя они легче и дешевле биметаллических. По испытательному и рабочему давлению приборы из алюминия также можно ставить в зданиях любой этажности, но при условии: наличии индивидуальной котельной с узлом водоподготовки. Дело в том, что алюминиевый сплав подвержен воздействию электрохимической коррозии от некачественного теплоносителя, свойственного центральным сетям. Радиаторы из алюминия лучше устанавливать в отдельных системах.

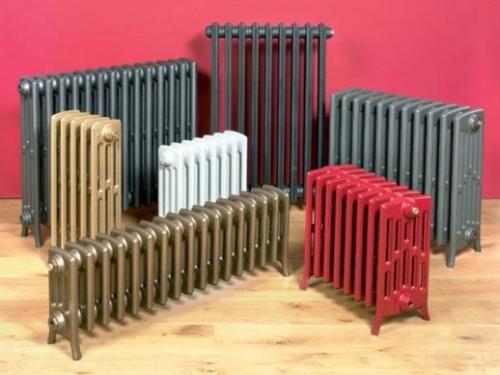

Резко отличаются от других чугунные радиаторы. теплоотдача которых значительно ниже при большой массе и емкости секций. Казалось бы, при таком сравнении им не найдется применения в современных системах обогрева. Тем не менее традиционные «гармошки» МС-140 продолжают пользоваться спросом, их главный козырь – долговечность и стойкость к коррозии. И действительно, серый чугун, из которого методом литья изготавливаются МС-140, спокойно служит до 50 лет и более, при этом теплоноситель может быть каким угодно.

Кроме того, обычная чугунная батарея обладает большой тепловой инерцией в силу своей массивности и вместительности. Это значит, что при отключении котла радиатор остается теплым еще долгое время. Что же касается рабочего давления, то нагреватели из чугуна не могут похвастать высокой прочностью. Приобретать их для сетей с высоким давлением воды рискованно.

Мощность одной секции чугунного радиатора. Какая мощность у одной секции чугунного радиатора

Зная мощность секции батареи, можно сделать расчет общего количества секций чугунного радиатора, нужного для отопления определенной комнаты. Сегодня  мастер   сантехник  расскажет, какая мощность у одной секции чугунного радиатора.

Чугунные радиаторы бывают различных марок, однако их не так много и их можно перечислить по пальцам. Все остальное лишь их вариация. Сегодня самые основные.

МС 140

Классический и самый распространенный радиатор, устанавливается во многих квартирах нашей страны, а также многих стран постсоветского пространства. Ширина секции 140 мм, высота (между подводящими трубами) 500 мм. Дополнительная маркировка  MC 140 – 500 . Мощность 1 секции этого радиатора – составляет 175 Вт тепловой энергии.

Однако есть много вариаций этого радиатора

МС 140 – 500 с оребрением (коллектор)

Самый энергоэффективный вариант радиатора МС 140. Все дело в том, что между секциями устанавливаются дополнительные чугунные ребра, которые также дают дополнительный обогрев помещению. Мощность такого радиатора составляет 195 Вт тепловой энергии (что на 20Вт больше чем у классического МС 140). Однако у таких радиаторов есть существенный минус, нужно следить за частотой этих ребер, если они забьются (пылью например), то тепловая эффективность падает на 30 – 40 Вт!

MC 140 – 300

Как понятно из названия этот радиатор имеет ширину в те же 140 мм, а вот высота всего 300 мм. Это компактный вид радиаторов. Мощность одной секции всего 120 Вт тепловой энергии.

MC 90 — 500

Менее распространенный радиатор, но стоит дешевле предыдущего образца. Ширина одной секции 90 мм (более компактный), высота те же 500 мм отсюда и название. Менее эффективный, чем МС 140, мощность одной секции такого радиатора – около 140 Вт тепловой энергии.

МС 110 – 500

Чугунный радиатор шириной 110 мм и высотой между трубами 500 мм. Относительно редкий не так часто ставился. Мощность одной секции, около – 150 Вт

МС 100 – 500

Относительно новая разработка, следка измененная форма. Радиатор имеет ширину секции в 100 мм и высоту (между подводящими трубами в 500 мм). Тепловая мощность одной секции – 135 – 140 Вт.

Новые чугунные радиаторы

Не редко сейчас можно увидеть и  современные чугунные радиаторы , производят как импортные компании, так и наши отечественные. С виду чем то похожи на алюминиевые радиаторы. Мощность 1 секции такого радиатора колеблется от 150 до 220 Вт, многое зависит от размеров радиатора.

Простейший расчет мощности батарей

Чтобы сделать расчет мощности устройства, необходимого для отопления помещения площадью 25 м2, нужно:

• Определить объем помещения. Для этого 25 м2 нужно умножить на высоту комнаты, например, 2,5 м. Получается цифра 62,5 м.куб.
• Полученный результат нужно умножить на специальный коэффициент. Он зависит от типа помещения. Если это панельный дом, то он составляет 0,041 кВт на 1 м. куб.: 62,5х0,041 = 2,562 кВт – общая мощностьустройства для комнаты площадью в 25 м2.

Далее нужно разделить общую теплоотдачу на мощность сегмента: 2,562/0,14 = 18,3 – количество секций батареи, необходимое для отопления помещения, площадь которого составляет 25 м2. Полученную цифру нужно округлять вверх. Нужно покупать батарею с 19 секциями. Можно приобрести две батареи с таким количеством сегментов, которые в сумме дадут цифру 19.

Теплоотдача алюминия и меди. У кого лучше теплоотдача алюминий или медь

Я как-то тоже озадачивался проблемой алюминий-медь для радиатора. Купил алюминиевый. Мысль была такая: медь лучше тепло проводит, но много зависит от формы. Медный радиатор тоньше и ребер у него гораздо меньше, чем у алюминиевого. Имхо, площадь охлаждаемой поверхности у алюминиевого побольше будет. .Неправильная установка. Дело в том что ввиду лучших теплоотводящих качеств меди меньшая площадь радиатора медного идентична по теплоотдаче большей поверхности алюминиевого

Мой медный толщиной сантиметра 2, в отличие от наверно 6-8 см алюминиевого, но работает лучше.

Кроме того не забывайте, что если медный сделан на заводе, а не в подвале, то пластины у него припаяны. к тубкам а не обжаты как на алюминиевом, и это весьма улучшает теплоотдачу.

Установка не более неправильная, чем на глаз сравнивать 16ти летний забитый алюминиевый радиатор с новым медным. Неудивительно, что он работает лучше.

Имхо, неправильная установка содержится во фразе: «Дело в том что ввиду лучших теплоотводящих качеств меди меньшая площадь радиатора медного идентична по теплоотдаче большей поверхности алюминиевого». Существуют понятия: теплоемкость, теплопроводность и теплоотдача. Например у компьютерного радиатора одинаково важны и теплопроводность, и теплоотдача — надо сначала тепло эффективно отвести от точечного источника (кристалла), а потом эффективно рассеять. У автомобильного радиатора теплопроводность материала играет меньшее значение ( трубки тонкие, потери на теплопроводность невелики, жидкость внутри трубок), зато огромную роль играет теплоотдача, которая зависит не столько от материалаи его теплопроводности, сколько от формы радиатора, площади его охлаждаемой поверхности.

Неплохо бы также, когда используется цитирование, не отрезать немаловажные предложения, несколько искажая смысл. (Повторю ещё раз: «Это ессно умозрительные заключения. Конечно, хорошо бы в лабораторных условиях теплоотдачу померять, но кто бы это сделал. «). Это так, к слову пришлось.

1 секция радиатора на сколько квадратов. Расчет по кубатуре помещения

Предлагаемая методика также не претендует на высокую точность, но по сравнению с расчетом на основе площади помещения она дает результаты, более соответствующие реальному положению дел. Самая большая проблема в данном случае – правильная трактовка норм СНиП, по которым для обогрева одного кубического метра жилой площади необходимо затратить 41 кВт мощности. Так как этот параметр описывает систему организации отопления в стандартном панельном здании, расчет количества радиаторов отопления в частном доме будет не совсем точным. Но примерное представление о том, как ее следует проектировать, он дает.

В первую очередь, нужно умножить площадь помещения на его высоту. Например, для комнаты в 30 квадратных метров с потолками в 3,5 метра итоговая цифра будет 105 м куб. (30 * 3,5). После этого ее нужно умножить на 41 (нормы требуемой тепловой мощности для одного «куба»): 105 * 41 = 4305 Вт (примерно 4,3 кВт).

Вычисление оптимального количества радиаторов выполняется очень просто. Прежде всего, выясните теплоотдачу одной сегмента, после чего разделите на это значение полученную ранее цифру. В нашем примере имеем 26 секций (4305 / 170 = 25,3235). Для получения более достоверного результата есть смысл использовать несколько корректирующих коэффициентов:

• угловая комната: +20%;
• батарея задекорирована решеткой или экраном: +20%;
• дом плохо утеплен, основной материал, из которого сделаны стены, – крупногабаритная панель: +10%;
• помещение находится на последнем или первом этаже: +10%;
• в комнате больше одного окна или оно одно, но очень большое: +10%;
• рядом расположены неотапливаемые помещения (особенно, если в них отсутствует часть стен): +10%.

Профессиональный подход

Как рассчитать батареи отопления для частного дома, если нужна очень высокая точность с минимально возможными допусками. В этом случае есть смысл воспользоваться методикой, которая предполагает наличие нескольких уточняющих коэффициентов. Она имеет определенные допуски, но итоговый результат позволит смонтировать такую отопительную систему, которая будет учитывать все особенности помещения.

Формула расчета имеет следующий вид: Q = 100 * S * X1 * X2 * X3 * X4 * X5 * X6 * X7. Q – количество тепла (в ваттах на квадратный метр), которое необходимо обеспечить для конкретного помещения), S – его площадь, а X1-X7 – несколько уточняющих коэффициентов.

X1: класс остекления оконных проемов (особо уточним, он не учитывает количество самих проемов)

• Двойное остекление: 1,27.
• 2-слойный стеклопакет: без коррекции.
• 3-слойный стеклопакет: 0,85.

X2: уровень теплоизоляции стен (может быть скорректирован установкой внешних утепляющих конструкций)

• Недостаточная (одинарная кладка, нет дополнительных навесных блоков): 1,27.
• Хорошая (слой утеплителя или двойная кирпичная кладка): без коррекции.
• Высокая: 0,85.

X3: отношение площади окон и пола

• 50%: 1,2.
• 40%: 1,1.
• 30%: без коррекции.
• 20%: 0,9.
• 10%: 0,8 (часто встречающийся случай в складских помещениях, но в частных домах встречается очень редко).

X4: средневзвешенная температура воздуха для наиболее холодной недели в году (в градусах Цельсия)

• -35 и менее: 1,5.
• От -35 до -25: 1,3.
• От -25 до -20: 1,1.
• От -20 до -15: 0,9.
• От -15 до -10: 0,7.

X5: внешние стены

• Одна: 1,1;
• Две: 1,2;
• Три: 1,3;
• Четыре: 1,4.

X6: тип помещения, находящегося над комнатой, для которой производится расчет

• Чердак, лишенный принудительного отопления: без коррекции.
• Отапливаемый чердак: 0,9.
• Жилое помещение с собственным отоплением: 0,8.

X7: высота потолков (в метрах)

• Менее 2,5: без коррекции.
• От 2,5 до 3: 1,05.
• От 3 до 3,5: 1,1.
• От 3,5 до 4: 1,15.
• От 4 до 4,5: 1,2.

Как рассчитать количество радиаторов в доме, исходя из предложенной методики? Представим себе, что у нас есть дом из двух комнат – 20 и 25 м кв.. В одной из них – двойное остекление, в другой – тройной стеклопакет. Уровень теплоизоляции высокий. Соотношение окон и пола – 1:1. Самая низкая температура – 17 градусов ниже нуля. В доме 2 внешних стены, над комнатами находится неотапливаемый чердак, а высота стен – 3,1 м.

• 1 комната (S=20 м2). 100 * 20 (S) * 1,27 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 3077,87.
• 2 комната (S=15 м2). 100 * 15 (S) * 0,85 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 1544,99.

После этого нужно разделить полученные значения на теплоотдачу одной секции радиатора (например 170 Вт / м кв.):

• 1 комната: 3077,87 / 170 = 19 (18,1051).
• 2 комната: 1544,99 / 170 = 10 (9,0881).

Именно такое количество секций будет оптимальным и достаточным.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/tochnyy-raschet-kolichestva-sekciy-radiatora-otopleniya-uproshchennye-varianty-rascheta

Теплоотдача алюминиевых радиаторов 500. Мощность секции

Если вам интересна мощность секции алюминиевого радиатора отопления, то следует ознакомиться с документами на прибор. Если объем составляет 0,5 л, то производители обычно заявляют этот параметр на уровне 180 Вт или меньше. Если температура воды теплоносителя будет варьироваться от 65 до 70˚С, то в реальности тепловая мощность одной секции алюминиевого радиатора будет меньше и составит примерно 140 Вт.

Знакомясь с характеристиками батареи, покупатели довольно часто обращают внимание на формулу перевода теплоотдачи: ∆t 70°C = 160/200 Вт. Разницу между средней температурой воздуха и усредненной температурой в отопительной системе обозначают ∆t. Это говорит о том, что для показателя ∆t в 70˚С температура воздуха в помещении может составить 20˚С, а средняя температура в системе отопления должна быть равна 100˚С, при этом отдача будет равна 80˚С в обратке.

Но таких цифр в реальности достичь довольно сложно. Поэтому, взяв мощность 1 секции алюминиевого радиатора, вы должны будете определить теплоотдачу, учитывая показатель ∆t, равный 50°C. В качестве примера можно рассмотреть среднюю секцию батареи со следующими размерами: 100 x 600 x 80 мм. Она способна обогреть примерно 1,5 м²площади, что соответствует теплоотдаче от 140 до 160 Вт. Когда подбирается нужное количество секций для комнаты, следует учитывать состояние и расположение стен. Если комната угловая, и одна из стен промерзает, этот факт следует учитывать.

Теплоотдача алюминиевых радиаторов 350. Тепловые характеристики алюминиевого радиатора отопления

Конвекция — это естественный самостоятельный перенос тепла, который свойственен жидкостям и газам при перемешивании, которое происходит при нагревании. Естественная конвекция малоэффективна, поэтому с целью повысить коэффициент теплоотдачи в современных системах отопления наиболее часто используют принудительную конвекцию. Осуществляется этот процесс с помощью циркуляционного насоса. Таким образом, воздушные массы, находящиеся в непосредственной близости к поверхности радиатора, нагреваются и поднимаются вверх, а на их место поступает холодный воздух. Именно так происходит конвекционное нагревание воздуха в отдельной комнате.

Излучение — это передача тепловой энергии инфракрасным излучением, которая осуществляется через воздух. Излучение характерно для нагревательных процессов, в том числе обогрев от огня (костер или камин), от спиральных электронагревателей, также и от поверхности радиатора отопления. Передача тепла при помощи излучения напрямую зависит от температуры нагрева самого отопительного прибора(батареи).

Алюминиевые радиаторы отопления — виды, рабочие характеристики, объем, мощность, теплоотдача

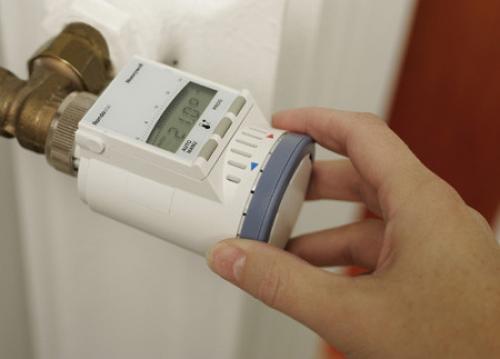

К алюминиевому радиатору можно установить терморегулятор и управлять тепловым потоком.

Алюминиевые радиаторы имеют 2 вида — радиаторы из первичного алюминия и вторичного, то есть первый вид изготавливается из чистого сырья, а второй вид переплавляется из вторичного сырья (лома, грязных сплавов). Естественно, батареи из чистого сплава стоят дороже, но они более надежные, качественные и имеют длительный срок службы.

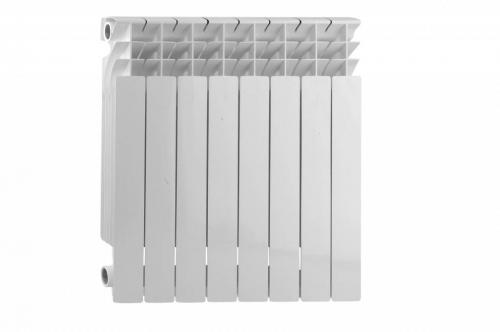

Алюминиевые радиаторы, независимо от фирм-производителей, имеют секционную структуру и 2 основных варианта конструкции — литые и экструзионные. В литых моделях каждая секция сделана отдельно, а экструзионные выполнены по технологии соединения 3-х частей, и вместо сварки отдельных секций используется склеивание или скручивание болтами.

Рабочие характеристики — это один важнейших критериев при выборе модели радиатора. К рабочим характеристикам относятся рабочее давление и мощность теплоотдачи отопительного прибора. Рабочее давление — показатель давления воды-теплоносителя, который выдерживает прибор без риска разрыва и повреждения. Современные производители указывают рабочее давление от 6 до 16 атм. Батареи с низким показателем давления могут быть использованы в системах отопления, где давление теплоносителя контролируется самим пользователем, и риск скачков давления сведен к нулю (частный дом, квартира, дача, коттедж). Чем выше показатель рабочего давления, тем надежнее и прочнее радиатор, так при установке радиатора в коммунальной системе отопления, где риск внезапного повышения давления (гидроудара) вполне ожидаем, лучше брать приборы с высоким показателем рабочего давления.

Примеры установки радиаторов

Теплоотдача характеризует количество тепла, которое может отдать одна секция радиатора. Секция алюминиевого радиатора имеет стандартный размер 110-140 мм в глубину, высоту 350-1000 мм, толщину стенки 2-3 мм, объем для теплоносителя 0,35-0,5 л, площадь нагревания 0,4-0,6 кв.м.;. Теплоотдачу алюминиевого радиатора на 50-60% составляет излучение, 40-50% конвекция.

Высокая теплоотдача такой батареи обеспечивается тем, что алюминий обладает высокой теплопроводностью, которая в 3 раза превышает показатели стали и чугуна, а также конструкцией радиатора.

Применение тонких поперечных ребер во внутренней части каждой секции призвана увеличить и без того высокие показатели теплоотдачи прибора в системе отопления. Такое устройство алюминиевой батареи позволяет увеличить теплоотдачу на 80%. Также преимуществом конструкции алюминиевых батарей являются широкие водные каналы, которые обеспечивают отличную и надежную теплопередачу, даже при теплоносителе низкого качества. Максимальная температура теплоносителя (воды внутри отопительной системы), которую выдерживают алюминиевые радиаторы, составляет 130°С.

Мощность одной секции биметаллического радиатора 500. Характеристики биметаллических радиаторов Rifar 500

Специалисты компании «Термомир» подскажут характеристики биметаллических радиаторов Rifar 500 и помогут выбрать нужную модель.
Радиаторы (батареи) отопления являются неотъемлемой частью оборудования как для дома с индивидуальной системой обогрева, так и для квартиры с центральным отоплением.
Каждый радиатор имеет основные характеристики: номинальную мощность (1 секции либо всего прибора), межосевое расстояние (200, 350, 500, 600 мм), материал, рабочее давление, размеры, боковое или нижнее подключение.
Выбор радиатора зависит, в первую очередь, от площади обогреваемого помещения: для стандартных помещений (одно обычное окно, одна дверь, потолок высотой около 3 м, не первый этаж и не угловая комната) необходимо от 90 до 125 Вт мощности на 1 кв.м площади . Если, например, потолки выше стандартных, если помещение имеет большое остекление или плохую теплоизоляцию, то расчетную мощность радиаторов необходимо увеличивать. Более подробно о выборе радиаторов в наших материалах:
Расчет мощности и количества секций радиатора
Секционные радиаторы состоят из отдельных частей (от 4 до 16 и более секций) и формируются как конструктор. Общая мощность всего радиатора будет зависит от количества секций и равна суммарной мощности всех частей.
Панельные радиаторы - это единый стальной корпус с внутренними углублениями для циркуляции теплоносителя. Мощность такого устройства зависит от его размеров (от поверхности теплоотдачи и объема теплоносителя).
По материалу радиаторы отопления различаются на стальные, чугунные, биметаллические и алюминиевые , которые имеют свои плюсы и минусы.
Алюминиевые радиаторы имеют высокую теплоотдачу, элегантный дизайн, малый вес и глубину (80-100 мм), но рекомендуются для систем с нейтральным теплоносителем, поскольку они подвержены внутренней коррозии из-за контакта с агрессивными жидкостями и металлами, а также склонны к «завоздушиванию» системы.
Биметаллические радиаторы отопления лояльны к теплоносителю с агрессивными показателями, могут работать при высоком давлении, устойчивы к гидро- и пневмоударам, но отличаются меньшей теплоотдачей и более высокой ценой.
Стальные радиаторы относятся к панельному типу, представляют собой единый корпус, в котором 1, 2 или 3 панели сварены из стальных листов. Из достоинств отметим высокую теплоотдачу, различные типоразмеры, подключение термостатов и адекватную стоимость. Минусы тоже есть – низкое рабочее давление, чувствительность к загрязненному теплоносителю и гидроударам.
Чугунные радиаторы чаще всего используются как дизайнерские батареи стиля ретро.
По межосевому расстоянию радиаторы делятся на группы: радиаторы 200 мм, радиаторы 350 мм , радиаторы 500 мм , радиаторы 600 мм и т.д.
