Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:

• алюминиевые;
• биметаллические;
• чугунные.

Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:

• тепловая мощность;
• допустимое рабочее давление;
• давление опрессовки (испытания);
• вместительность;
• масса.

Примечание. Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру.

Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.

Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.

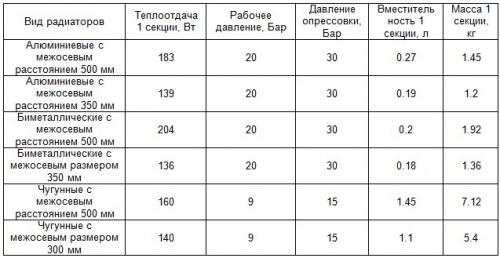

Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.

Кпд чугунной батареи. Чем отличаются чугунные радиаторы от биметаллических

Батареи из чугуна вовсю устанавливали в квартирах и домах в советский период времени. Приборы имели простую конструкцию и использовались при подключении к центральным и автономным системам отопления.

Широкое применение объяснялось долговечностью чугуна, а также способностью выдерживать высокое давление. Чугун не вступает в химическую реакцию с теплоносителем, имеет небольшие коррозионные показатели.

Низкой теплоотдаче чугуна уделялось мало внимания, так как газ и другие виды топлива стоили дешево. Средняя тепловая мощность одной секции батареи 120 -130 Вт. Для нагрева толстостенного металла требуется большое количество тепловой энергии. Чтобы поддерживать температуру нагрева 45°С, необходимо разогреть теплоноситель до 75°С.

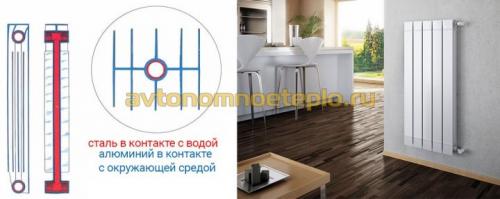

Различия между чугунными и биметаллическими радиаторами отопления легко понять, рассмотрев конструкционные особенности.

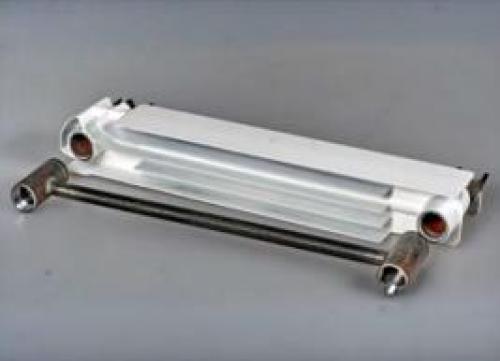

Внутреннее устройство биметалла состоит из:

• Сердечник – внутри конструкции находится стальная или медная трубка, по которой циркулирует теплоноситель. Непосредственному контакту с горячей водой подвержена только внутренняя часть батареи. Сталь и медь не подвержены коррозии и не разрушаются под воздействием агрессивной среды теплоносителя.
• Алюминиевый корпус. Медная или стальная трубка окружена алюминиевым корпусом, имеющим конвекционные ребра для увеличения эффективности обогрева.

Биметалл радиаторы отопления отличаются от чугунных, своей конструкцией. При производстве используются алюминий, сталь или медь — металлы с максимальной теплоотдачей.

Теплоотдача чугунных радиаторов и алюминиевых. Сравнительные выводы

Как показывает приведенная таблица сравнения теплоотдачи радиаторов отопления, самыми эффективными в плане мощности являются биметаллические нагреватели. Напомним, что они представляют собой алюминиевый оребренный корпус с находящимся внутри прочным сварным каркасом из металлических трубок для протока теплоносителя. По всем параметрам этот вид нагревателей пригоден для установки как в теплосетях высотных домов, так и в частных коттеджах. Единственный их недостаток – высокая стоимость.

Немного ниже теплоотдача алюминиевых радиаторов, хотя они легче и дешевле биметаллических. По испытательному и рабочему давлению приборы из алюминия также можно ставить в зданиях любой этажности, но при условии: наличии индивидуальной котельной с узлом водоподготовки. Дело в том, что алюминиевый сплав подвержен воздействию электрохимической коррозии от некачественного теплоносителя, свойственного центральным сетям. Радиаторы из алюминия лучше устанавливать в отдельных системах.

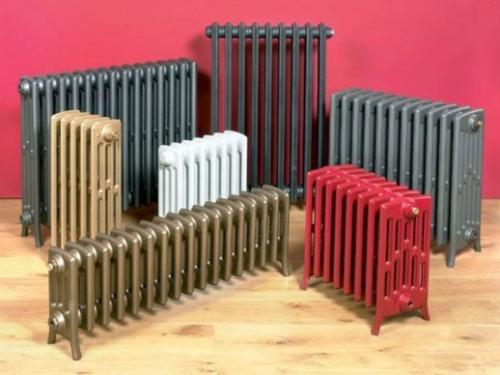

Резко отличаются от других чугунные радиаторы. теплоотдача которых значительно ниже при большой массе и емкости секций. Казалось бы, при таком сравнении им не найдется применения в современных системах обогрева. Тем не менее традиционные «гармошки» МС-140 продолжают пользоваться спросом, их главный козырь – долговечность и стойкость к коррозии. И действительно, серый чугун, из которого методом литья изготавливаются МС-140, спокойно служит до 50 лет и более, при этом теплоноситель может быть каким угодно.

Кроме того, обычная чугунная батарея обладает большой тепловой инерцией в силу своей массивности и вместительности. Это значит, что при отключении котла радиатор остается теплым еще долгое время. Что же касается рабочего давления, то нагреватели из чугуна не могут похвастать высокой прочностью. Приобретать их для сетей с высоким давлением воды рискованно.

Кпд радиаторов отопления. Как можно повысить теплоотдачу батарей отопления

Первый день эксперимента.

Все графики показывают изменение температуры с 8.00 утра до 24.00 ночи.

Температура теплоносителя 42ºС.

По графику видно, что более эффективно система работала, пока разность температур воздуха и батареи была велика. Когда разница уменьшилась, система стабилизировалась.

Температура воздуха в центре комнаты на высоте 65см от пола поднялась с 15ºС до 20ºС за 9 часов.

В дальнейшем температура поднялась ещё на 0,5ºС.

Потребляемая мощность вентилятора при этом составила 35,2 Ватта.

Когда, во время эксперимента, я вышел из своей комнаты в коридор, то сразу почувствовал разницу температур, ведь к тому времени я уже снял тёплые вещи.

Сходил в сарай и принёс оттуда ещё один вентилятор. Этот вентилятор не был оборудован переключателем мощности, поэтому я его подключил через самодельный симисторный регулятор, конструкция которого подробно описана здесь.

Что ж, жить стало лучше, жить стало веселей!

Второй день эксперимента.

Утром я снова промерил температуру теплоносителя, а также температуру воздуха в комнате. Все значения остались неизменными, в том числе и температура за бортом.

В течение дня никаких изменений температуры замечено не было.

Третий день эксперимента.

Температура теплоносителя повысилась на один градус и составила 43ºС.

Температура на улице снижалась и достигла -15ºС.

При этом температура в комнате выросла ещё на 0,5ºС и достигла 21,5ºС.

Четвёртый день эксперимента.

Температура теплоносителя всё ещё 43ºС.

Температур за на улице с утра -15ºС.

Температура в комнате утром составила 21,5ºС.

Так как за прошедшие сутки никаких существенных изменений температуры не отмечено, решил увеличить поток воздуха и в 10.00 установил второй вентилятор.

Через 10-15 минут температура воздуха возросла сразу на один градус, а потом и ещё на полградуса и достигла 23ºС.

Гулять так гулять, подумал я, и в 19.00 включил оба вентилятора на полную мощность. Температура за два часа возросла ещё на один градус и достигла 24ºС.

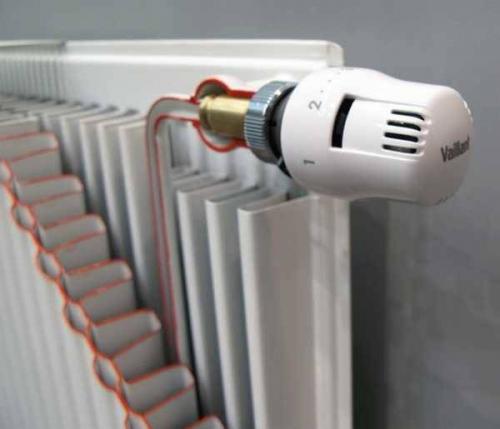

Способы повышения теплоотдачи батареи

Таких способов достаточно много, воспользуясь несколькими из них можно значительно увеличить теплоотдачу батарей.

Естественная конвенция. Это самый простой способ повышения теплоотдачи, построенный на элементарном природном законе. Нагретый воздух поднимается в верхнюю часть комнаты, а после охлаждения опускается снова вниз. Чтобы

Естественная конвенция работала в полную силу батареи лучше всего устанавливать под окном. Это позволит холодному воздуху, идущего от окна сразу же нагреваться и подниматься в верх, а не проходить в комнату не нагретым.

Освобождение пространства вокруг батареи. Такой способ поможет холодному воздуху быстрее нагреваться, так как ему ничего не будет мешать. Наставленная мебель, плотный текстиль и различные декоративные украшения батареи значительно ухудшают и замедляет нагревание воздуха.

Если батареи будут открыты, то циркуляция воздуха не будет нарушаться и он достаточно быстро нагреется. Поэтому лучше всего пространство перед батареей оставлять свободным.

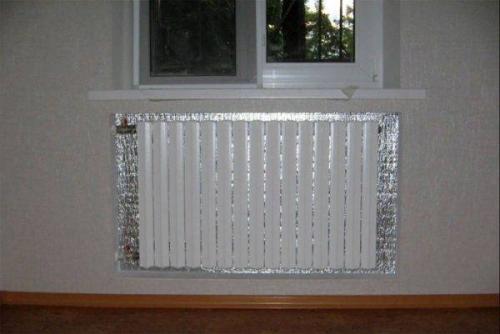

Отражающий экран. Этот экран нужен для того, чтобы батарея не обогревала холодную стену за собой, а направляла все свое тепло в комнату.  В этом и помогает отражающий экран, он позволяет направить исходящее от батареи тепло в нужную сторону. Сделать такой экран достаточно просто.

Может взять либо фольгу,  либо любой другой материал с фольгированной поверхностью и закрепить его за батареей. Главное помнить,  что между материалом и батареей обязательно должно оставаться пространство не меньше двух сантиметров. Это необходимо для того, чтобы воздух мог нормально циркулировать.

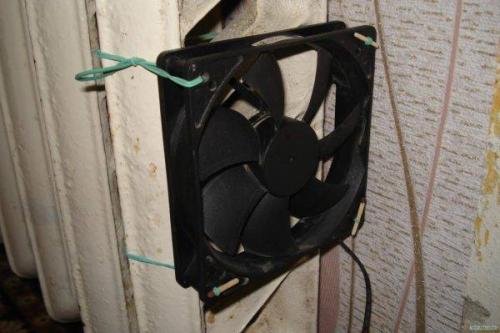

Электрический вентилятор. Установка такого прибора позволит улучшить циркуляция воздуха, тем самым ускорить процесс нагревания воздуха.  Такой способ очень эффективный и даёт возможность повысить температуру в комнате на несколько градусов за короткое время.

Главное помнить, что электроприбор может сам перегреться,  поэтому включать его нужно исключительно под просмотром и не на долгое время.

Для того, чтобы теплоотдачи батареи не ухудшалась,  необходимо регулярно проводить влажную уборку. Пыль значительно ухудшает теплоотдачу отопительных приборов и загрязняет воздух в помещении.

Так же перед началом отопительное сезона нужно спускать воздух с батарей, так как он сильно ухудшает нагреваемость. Проводить такую процедуру нужно только после того, как по трубам будет пущена вода. Такое прочтение батареи улучшит её теплоотдачу.

Такие способы являются достаточно эффективными, благодаря их применению теплоотдачу батарей можно значительно улучшить и повысить температуру в комнате на несколько градусов. Если же эти способы никак не помогают,  то скорее всего придётся все-таки менять батареи на новые и более мощные.

Но замену без помощи специалистов уже провести нельзя, так как этот процесс требует определённых знаний и навыков.

Тепловая мощность чугунного радиатора. Реальная теплоотдача секции радиатора

Как уже указывалось, мощность (теплоотдача) радиаторов обязательно указывается в их техническом паспорте. Но почему же спустя несколько недель после установки отопительной системы (а то и раньше) вдруг оказывается, что вроде бы и котёл греет как надо, и батареи установлены по всем правилам, а в доме холодно? Причин снижения реальной теплоотдачи радиаторов может быть несколько.

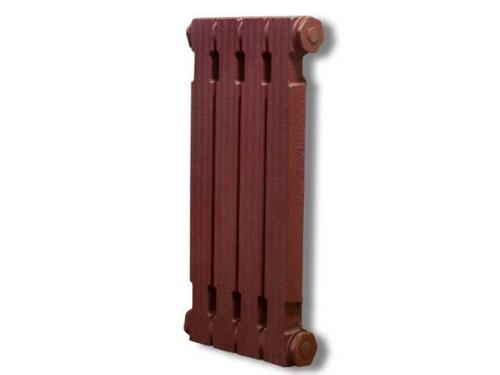

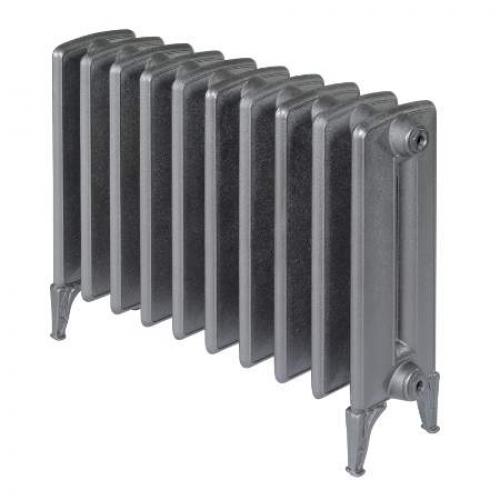

Чугунный радиатор Viadrus (Чехия)

Приведем показатели поверхности нагрева и заявленной теплоотдачи для наиболее распространённых моделей чугунных радиаторов. Эти цифры в дальнейшем понадобятся нам для примеров расчёта реальной мощности секции радиатора.

Как уже сказано, при использовании таких радиаторов для средне-, низкотемпературных систем отопления (например, 55/45 или 70/55) теплоотдача чугунного радиатора отопления будет меньше заявленного в паспорте. Поэтому чтобы не ошибиться с количеством секций, его фактическую мощность нужно пересчитывать по формуле:

Q = K х F х ∆ t

где:

К — коэффициент теплопередачи;

F — площадь поверхности нагрева;

при этом

t_вх– температура входящей в радиатор воды,

t_вых– температура воды на выходе из радиатора;

t_вн.- средняя температура воздуха в помещении.

При температуре входящего теплоносителя 90 гр., выходящего 70 гр., а температуры в комнате 20 гр.

∆ t = 0,5 х (90 + 70) – 20 = 60

Коэффициент К для наиболее распространённых чугунных радиаторов можно посмотреть здесь:

Даже реальная теплоотдача одной секции среднего чугунного радиатора с площадью 0,299 кв. м (М-140-АО) при температуре входящей воды 90 гр., а выходящей — 70 гр будет отличаться от заявленной. Это происходит из-за теплопотерь в подводящих трубах, и по другим причинам (например, сниженный напор), предусмотреть которые в лабораторных условиях невозможно.

Итак, теплоотдача секции площадью 0,299 кв. м. при температуре 90/70 составит:

• 7 х 0,299 х 60 = 125,58 Вт

Учитывая, что теплоотдача всегда указывается с некоторым запасом, умножим эту цифру на 1,3 (этот коэффициент используется для большинства чугунных радиаторов) и получаем: 125,58 х 1,3 = 163, 254 Вт – в сравнении с заявленной 175 Вт.

Еще больше будет разницы в цифрах, если входящая в радиатор вода не нагревается выше 70 град. (а выходящий теплоноситель, соответственно, остывает до 60-50 град.), поэтому перед тем как покупать новые радиаторы, желательно узнать реальные тепловые параметры своей отопительной системы.

Как сэкономить на отоплении?

Первое правило разумной экономии – это запомнить, на чём экономить нив коем случае нельзя! Радиаторы всегда нужно брать с запасом, ведь снизить температуру в помещении можно с помощью уменьшения температуры воды в системе или с помощью запорных кранов. А вот если реальная теплоотдача окажется ниже заявленной производителем – в комнатах будет в лучшем случае прохладно. Кстати, неплохие по большинству параметров чугунные радиаторы Коннер в условиях реальной эксплуатации имеют теплоотдачу процентов на 20-25 ниже, чем указано в паспорте

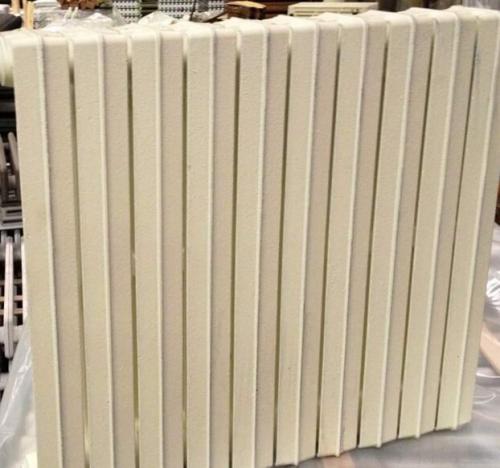

Радиатор 1К60П-500 (Минск)

Как уже указывалось, теплоотдача может отличаться от заявленной и из-за того, что температура воды в отопительной системе гораздо ниже «стандартной», то есть той, при которой проводились заводские испытания, так как заявленная мощность излучения достижима лишь при лабораторных условиях. Представьте себе, что секция радиатора МС-140 (указана мощность 160 Вт) при температуре воды 60/50 град. (а больше «котёл не тянет»!) будет выдавать мощность не более 50 Вт. И если вы поверили техническому паспорту и решили поставить 5 отопительных секций, то вместо 800 Вт (160 х 5) вы получите всего 250.

Однако предусмотреть эту ситуацию и даже воспользоваться ею вполне возможно! Исходя из расчётов, приведённых выше, чем ниже ∆ t (то есть температура воды-теплоносителя), тем тем большей должна быть излучающая поверхность радиатора. Так при ∆ t 60 для излучения 1 кВт достаточно радиатора высотой 0,5 м х 0,520 м, а при ∆ t 30 — 0,5 м х 1,32 м.

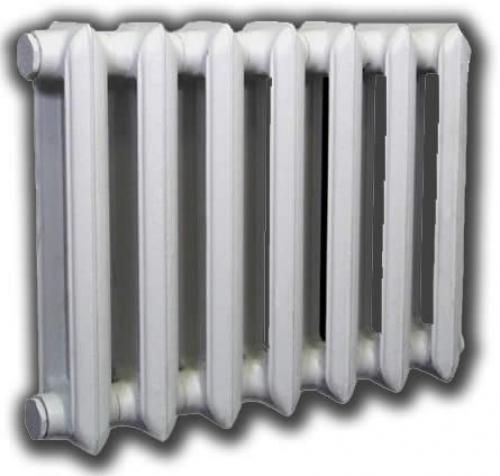

«Традиционный» чугунный радиатор МС-140М2

Однако именно за счёт низкой температуры носителя и увеличения излучающей площади радиатора или количества секций можно снизить расходы на отопление.

Источник: https://alyuminievye-batarei.aystroika.info/stati/chugunnye-batarei-teplootdacha-odnoy-sekcii-realnaya-teplootdacha-sekcii-batarei

Теплоотдача советских чугунных радиаторов. Каким должен быть радиатор из чугуна

Сегодня на рынке стройматериалов вниманию потребителей представлены радиаторы из различных материалов, но чугунные по-прежнему востребованы. Если выбор пал именно на изделия из чугуна, а первую очередь следует обращать внимание на следующие параметры:

• на рабочее давление – благодаря этому показателю можно узнать, какое давление теплоносителя (обычно воды) способен выдержать конкретный радиатор. Чем выше здание, тем большее давление для эффективного результата необходимо отопительному прибору;
• на рабочий температурный режим – он означает оптимальную температуру для теплоносителя на входе и выходе его из системы при каждом нагреве. Например, величина 90/70 говорит о том, что на входе температура теплоносителя должна составлять 90°C, а на выходе – 70°C;
• на величину площади поверхности теплоизлучения;
• на показатель, какая теплоотдача у чугунных радиаторов данной модели. Этот показатель говорит о количестве тепла, которое отдает секция батареи за время нахождения теплоносителя в ней до момента его выхода из радиатора.

Также немаловажное значение имеет форма приобретаемого отопительного прибора. Ранее у чугунных батарей времен Советского Союза была форма гармошки, поэтому небольшая поверхность нагрева не могла обеспечивать высокий уровень.

Кроме этого, теплоноситель частично теряет тепло во время передвижения от отопительного котла в направлении радиаторов по причине того, что при обустройстве водяного отопления монтируют массивный и длинный трубопровод.Чтобы нагреть жидкий теплоноситель до 90°C у котла должна быть большая мощность. В частных домовладениях обычно предпочтение отдается теплогенераторам с небольшой мощностью и поэтому в них системы отопления функционируют в низкотемпературном режиме, а для обеспечения комфортных условий проживания увеличивают количество секций в батареях.

Современные чугунные батареи можно собирать из необходимого количества секций. К примеру, модель радиатора 1К60П-500 состоит из плоских пластин, каждая из которых имеет мощность всего 70 Вт и площадь нагрева равную 0,116 м². Но теплоотдача чугунных батарей, собранных из этих пластин, гораздо больше, чем у известных многим потребителям «гармошек». Такая практически литая нагревательная панель способствует образованию широкого потока тепла.

Необходимую тепловуюжелательно подбирать на основании расчетов, выполняемых специалистами проектных организаций для конкретного помещения. Кроме этого, можно приобрести готовые радиаторы, которые состоят из разного (4-6-8-12) количества ребер.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/chto-opredelyaet-moshchnost-chugunnyh-radiatorov-chto-takoe-teplootdacha-i-moshchnost

Таблица мощности чугунных радиаторов. Разбор характеристик чугунного радиатора

Существуют базовые параметры, отталкиваясь от которых владелец частного дома выбирает для себя подходящее устройство. Давайте рассмотрим, что это за параметры:

• Мощность. Это самый основной параметр, исходя из которого, проводятся расчеты, какую площадь сможет обогреть одно устройство. Очень часто производители указывают мощность только 1 секции чугунного радиатора, именно поэтому частник сам должен будет рассчитать, сколько секций нужно добавить на агрегат для более рационального использования агрегата.

Это интересно! Мощность одной секции чугунной батареи равна 160 Вт, а алюминиевой биметаллической – 200.

• Теплоотдача. Теплоотдача батареи зависит от металла, из которого она изготавливается. Как известно, чугун обладает более низкой теплоотдачей, если сравнивать со сталью или же алюминием. Однако есть одна интересная закономерность, которой обладает этот материал. Заключается она в следующем – чугун долго нагревается, но также долго отдает тепло, поэтому в помещении тепло может удерживаться достаточно долго. Благодаря низкой инерции можно сохранять нужный температурный уровень даже после выключения отопления.

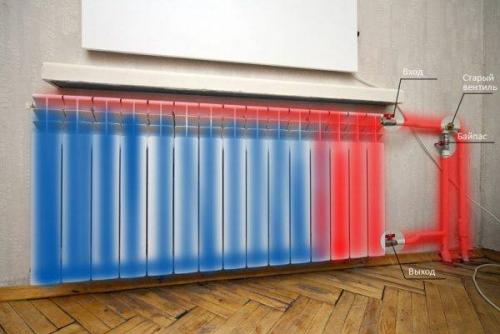

Схема подключения чугунных батарей

Совет : чугунные батареи наиболее эффективны в открытых системах отопления с естественной циркуляцией, потому что в них теплоноситель протекает более медленно, что способствует быстрому прогреванию радиаторов.

• Габариты. Чугунные батареи довольно крупные и тяжелые. Для владельцев двухэтажных частных коттеджей это является серьезной проблемой, потому что им придется самостоятельно затаскивать 60-ти или 70-киллограмовый радиатор на второй этаж. Да и монтировать такие тяжелые батареи на место довольно проблематично в одиночку. Вес одной секции равен 7 кг, а 10-секционные будут обладать довольно внушительной массой, для которой понадобиться 14 л воды.

Важно! Если для жителей квартиры это не проблема, то частникам придется поломать голову над тем, что к будет передвигать такие объемы, а также нагревать.

• Качество теплоносителя. Чугун не вступает в реакцию с кислородом, кроме того в качестве теплоносителя можно использовать абсолютно любую жидкость, причем даже сомнительного качества.

Совет: То, что чугунные батареи могут работать на любом теплоносителе, не значит, что в систему можно залить что попало. Подумайте про трубопровод и сам котел — они-то как раз нуждаются в качественной жидкости, потому что тогда сроки их службы значительно сократятся.

Чугунные радиаторы расчет мощности. Способы расчетов

Наиболее упрощенный способ расчета мощности батарей – умножить площадь помещения на усредненное значение мощности радиатора для стандартного обогрева 1 кв.м., а именно – 100 Вт. Имеем формулу: Q = S × 100.

Например, если площадь обслуживаемой комнаты 15 кв.м, то для ее комфортного обогрева понадобится тепловая отдача в 1500 Вт или 150 кВт. Дабы определить количество секций, следует разделить выведенный результат на тепломощность одной радиаторной секции.

Предыдущий расчет справедлив только для комнат со стандартным потолком 2,7 м в высоту. Если же помещение выше, нужно умножить его площадь на высоту и на средний показатель тепломощности для обогрева 1 куб.м. объема помещения, а именно – на 41 Вт для панельного или на 34 Вт для кирпичного дома. Имеем формулу: Q = S × h × 41 (34).

Например, если площадь комнаты в панельной высотке составляет 15 кв.м., а потолок достигает в высоту 3 м, то для обогрева понадобится теплоотдача радиаторов 1845 Вт или 185 кВт.

Пользуясь упрощенными методиками, будьте готовы к неприятным «сюрпризам» – к тому, что установленные батареи с вроде бы правильно рассчитанной мощностью на практике не смогут обеспечивать необходимый обогрев. Причина этому – целый спектр особенностей, которые вышепредложенные формулы попросту не учитывают. Вот почему, если вы заинтересованы в максимально точных расчетах, рекомендуем вам пользоваться более серьезной формулой: Q = S × 100 × А × В × С × D× Е × F × G × H × I,
где S – площадь, 100 – общепринятые 100 Вт на квадратный метр.

Все остальные коэффициенты являются выражением разного рода особенностей радиаторов и отапливаемых помещений – разберем их далее по порядку.
