Удаление воздуха из систем отопления. Методы удаления воздуха

Удаление воздуха из систем отопления. Методы удаления воздуха

Существуют системы отопления с принудительной и естественной циркуляцией теплоносителя. В первом случае жидкость течёт с помощью циркуляционного насоса, а во втором благодаря определённому наклону труб и давлению в них.

Системы с естественной циркуляцией

Для вывода воздуха из системы этого типа используется расширительный бачок. Он устанавливается в наивысшей её точке. Большая часть воздуха самостоятельно выводится через него при нагреве теплоносителя. Если же воздушные пробки всё равно остались, то многие специалисты рекомендуют увеличить количество жидкости в системе, открыв при этом воздухоотводчики. Тем самым теплоноситель сам вытеснит движением и давлением воздух из сети.

Системы с принудительной циркуляцией

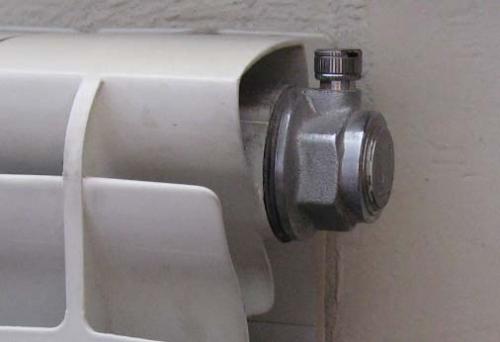

В системах с циркуляционным насосом трубы и радиаторы расположены ровно и без уклона. Для вывода из них воздуха используются воздухоотводчики. Их всегда монтируют на перегибах и в наивысших её точках, так как именно там и происходит скопление газов.

Обратите внимание! Если с помощью воздухоотводчиков не удаётся выгнать воздух из системы, то необходимо слить весь теплоноситель и заново заполнить её.

Заливать теплоноситель в систему нужно медленно, так как из-за быстрого наполнения образуются пузырьки с воздухом. Одновременно с этим нужно удалять воздух из радиаторов и других элементов. Чем протяжённее система, тем дольше её заполняют теплоносителем. Если к сети отопления подключен тёплый пол, то установка воздухоотводчиков обязательна, так как часто трубы расположены на разной высоте. Также нужно постоянно следить за количеством теплоносителя в системе, чтобы исключить возможность попадания в неё воздуха.

Как выгнать воздух из системы отопления частного дома. Причины прекращения циркуляции жидкости

Воздух, попавший в систему отопления, препятствует циркуляции теплоносителя.

В конечном итоге, жилье не обогреется, как положено, топливо будет расходоваться в больших количествах, а самое худшее, что произойдет в данном случае — размораживание системы.

Воздух, в тепловой магистрали частного дома, может скапливаться в различных местах, это способствует остыванию, как отдельных секций батарей, так и стояка в целом.

Конечно, воздух в системе отопления, находиться не должен, ему там не место, необходимо удалить его оттуда любым известным и доступным вам способом.

Ниже мы попытаемся разобраться в данном вопросе и рассмотрим главные причины этого явления.

• В процессе проектирования или на этапе монтажа, возможно, были допущены грубые ошибки, которые заключались в неправильно выполненном уклоне или в отсутствии на всех батареях кранов Маевского и другие недоделки.
• Во время проведения ремонтных работ воздух попал в отключенную систему.
• В трубах недостаточное давление , а это способствует понижению уровня теплоносителя в целом.
• Возникновение «эффекта эмульсии» .

  Это, когда жидкая субстанция насыщается пузырьками воздуха на первых этапах своего пути к радиатору, а затем, попав внутрь трубопровода, освобождается там.

А знаете ли вы, какой лучше купить титан для нагрева воды на дровах ? В полезной статье описаны различные модели и популярные бренды мировых производителей.

Про сертификат соответствия стальных, водогазопроводных, оцинкованных труб написано на этой странице.

• Стремительное наполнение системы водой .
  Теплоноситель должен заполнять магистраль не спеша.

  Одновременно, нужно выпускать воздух, который скопился в трубах во время летнего простоя.

• Возможно, произошла разгерметизация трубопровода в местах сварки или в районе установки фитинга.

  В этом случае, сама протечка может быть незаметна, так как жидкость с горячих батарей быстро испаряется.

  А для попадания внутрь трубы воздуха, довольно, миниатюрной трещинки, которую заметить визуально, порой, не представляется возможным.

• Устройства, через которые происходит забор или выведение воздуха могут находиться в неисправном состоянии.
• Радиаторы плохого качества .
• К общей отопительной магистрали дома подключена система обогрева полов, трубы, при этом, смонтированы на неправильном уровне.

Как удалить воздух из закрытой системы отопления. Как воздух попадает в контур

Выделяют два вида контуров:

• открытые;
• закрытые.

Своеобразные   автоматические воздухоотводчики в системе отопления открытого типа пропускают через себя теплоноситель, который циркулирует самотеком. Направление циркуляции определяется конструкцией контура. В ней всегда сохраняется уклон от самой высокой точки, на подаче потока, до самой нижней, на обратке. При этом воздушных карманов быть не должно. Воздух в систему отопления попадает вместе с теплоносителем, который контактирует с ним в расширительном баке . Затем он вовлекается в поток в виде мелких частиц, так как стравить воздух из системы отопления у теплоносителя температурой 20 градусов не получается. Чем горячее вода, тем интенсивнее происходит процесс отделения пузырей от теплоносителя. Жидкость вытесняет пузырьки вверх. Соответственно они достигают пиковой точки, где находят себе выход.

Так как выгнать воздух из отопления является одной из ключевых задач для безопасного и эффективного обогрева помещений, в контуре ставиться специально предназначенное для этого оборудование.

Закрытые системы – герметичны и циркуляция в них происходит благодаря насосу. В таких контурах скорость потока выше. Они проектируются таким образом, что в них образуются воздушные карманы. В этом случае требуется установка специального оборудования, так как стравливать воздух из системы отопления нужно, сохраняя его герметичность. Он называется автоматический спускник воздуха системы отопления. Так как система не контактирует с окружающей средой и является герметичной, кислород в нее может попасть только с теплоносителем.

Помимо транзита кислорода теплоносителем в контур, завоздушивание может случиться:

• из-за механических повреждений;
• вследствие ремонтных работ;
• в случае появления течи;
• после проверочных работ.

Так как исключить попадание кислорода в систему нет возможности, надо сделать так, чтобы он нашел себе выход. Для этого применяется несколько видов оборудования, выполняющего поставленную задачу. Они могут работать автономно или же в ручном режиме.

Как выгнать воздух из системы отопления в частном доме с насосом. Установка воздухоотводчиков

Как своевременно убрать воздух, накопившийся в системе отопления?

В верхней части системы отопления необходимо установить открытый расширительный бак, а герметично закрытый расположить в месте, где обратка попадает в котел (до входа трубы).

В подобной системе трубы подачи могут монтироваться без наклона, а тепловой носитель будет перемещаться под воздействием циркуляционного насоса. Кроме того, устанавливаются другие устройства, через которые выполняется сброс воздуха.

Из самой системы отопления спуск воздуха может осуществляться через специальные воздухоотводчики, работающие в автоматическом режиме, установленные на поворотных участках труб и в верхней точке системы. Из радиаторов пробки удаляются с помощью крана Маевского. По такому же принципу выводится воздух из контура, по которому вода циркулирует естественным образом, но в таком случае должна быть выполнена нижняя разводка труб.

Если все смонтировано правильно, то проблем с тем, как выгнать воздух в системе отопления, возникать не будет. Достаточно открыть нужные краны, а как только воздух из системы выйдет, снова закрыть их. Воздухоотводчики, работающие в автоматическом режиме, вообще открывать не требуется – их принцип работы основан на изменении показателя давления.

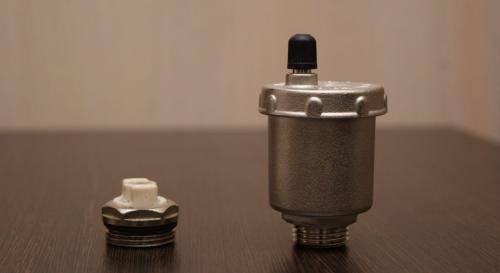

Если смонтирована система отопления закрытого типа, в ней обязательно устанавливается автоматический отводчик воздуха. Монтаж их выполняется по контуру в определенных местах, чтобы воздушные пробки удалялись локально. Смысл заключается в том, что на каждой части контура отопительной системы должна быть предусмотрена возможность для отведения воздуха. Пример этому – краны Маевского, которые устанавливаются на всех радиаторах. Открывают их ключом либо отверткой, давая возможность воздуху выйти из системы. Процедура довольно простая, но с ее помощью можно распределить тепловой носитель равномерно по всему радиатору.

Воздухоотводчик может решить проблему с воздухом в системе отопления

Для продления эксплуатационного периода автоматического отводчика воздуха, необходимо устанавливать хорошие фильтры и регулярно проводить промывку системы.

Не выходит воздух из батареи. Как я развоздушивал батареи

В то время я жил в квартире бабушки на пятом этаже хрущёвки. Уже наступали холода, а потому, включение батарей было весьма ожидаемым событием. Наконец их включили, но батареи, почему-то, грели слабо. В детских воспоминаниях была картинка: дед что-то там делает с батареями осенью, подкладывает тряпку, собирает воду в баночку. Тогда это не имело никакого смысла для меня, но теперь ситуация была другая. В интернете я прочитал, что негреющие батареи необходимо развоздушить. Все стало на свои места. После наступления холодов мой дед развоздушивал батареи, но теперь эта миссия выпала мне.

Потирая руки, я достал несколько ключей и тряпку для воды. Начать решил с зала.

Вообще, идея развоздушивания очень проста: в батарее с лета остается воздушная пробка, которая мешает двигаться теплоносителю. Воздух из батареи необходимо как-то убрать, и для этого в ней есть штуцер. Штуцер откручиваешь, воздух, шипя, выходит, и вот уже батареи горячие и греют квартиру.

Я подложил тряпку, открутил немного болт – и буквально через пару секунд начала сочиться чернющая вода, словно чернила. Немудрено, ведь в зале батарея и так работала почти нормально.

Все закрутив и вытерев, я, преисполненный гордости собой, а ведь я своими руками согрел свой дом, пошел в спальню, чтобы повторить процедуру.

Я присел возле батареи в спальне, накинул ключ и начал крутить. Зашипело. Очень приятное ощущение, я вам скажу. Приносящее удовлетворение. Лишний воздух выходит, шипит, сейчас тепло будет. Клево.

В тот день я слегка опаздывал на работу, а шипеть оно, судя по холодным батареям, собиралось еще долго. Я взял и еще немного открутил. Зашипело интенсивнее. Здорово! Поддавшись азарту, я еще крутанул. Зашипело уже совсем весело, вместе с шипением полетели черные, как чернила, брызги. Я наклонился поближе. И тут случилось непоправимое.

Черная, как мазут, холодная и мощная струя воды вырвалась из батареи прямо в мое ошалелое лицо. Вода отразилась в потолок, я уклонился в сторону и вода начала бить мощным потоком в стену, заливая пол, потолок и вообще всю комнату. Болт улетел хрен знает куда. А я просто заткнул пальцем отверстие. Напор прекратился.

Дрожа от холода и ужаса, весь черный, я начал думать чего теперь делать.

Я смог дотянуться до болта, не отпуская пальцем отверстие. Дела налаживались! Теперь осталось лишь закрутить и все будет как прежде. Я отпустил палец и попробовал заткнуть отверстие болтом. Не тут-то было. Черный поток устремился наружу, снова выбив болт из руки. Он куда-то улетел. А я снова получил порцию черного камшота. Заткнув по-старинке батарею пальцем, я крепко задумался. Начиналась паника. Сколько я так смогу просидеть? Телефона под рукой нет, а девушка придет лишь часов через 8-9. Я вспоминал военные фильмы, которые смотрел. Ведь мне тоже сейчас придется превозмогать 8-9 часов в черной жиже, согнувшись возле батареи, затыкая поток своим пальцем. Отсижусь, а там уж и девушка придет – и я ей скажу позвонить в милицию или ЖЭС. Я тогда не особо себе отчет отдавал, что вода должна была нагреться после моего развоздушивания.

Решил попробовать снова. Дотянулся до болта, поднес его к пальцу, которым держал напор. И тут меня озарило. Я прижал болт к батарее и, плавно сдвигая палец, смог наложить болт на резьбу, не дав потоку разогнаться. Это было божественно, когда болт попал в резьбу и начал закручиваться. Я справился!

А квартиру пидорасил еще 2 месяца.

Воздух в системе отопления частного дома. Спуск воздуха через расширительный бак

В частных домах устройство отопительных систем бывает различным, оно зависит от особенностей планировки зданий. Для разных типов систем применяются соответствующие расширительные баки — открытые или закрытые. Поэтому индивидуальным домовладельцам чаще приходится задумываться, как целесообразнее — спустить воздух из радиатора отопления или через расширительный бак.

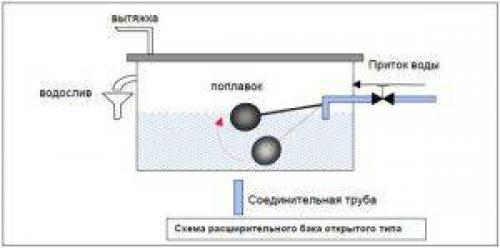

В системе открытого типа пузырьки воздуха имеют свободный выход через расширительный бак, установленный на чердаке. Если нормально работает отопление, спускать воздух из системы нет необходимости, поскольку он выходит сам. Но жидкость постепенно испаряется, и уровень воды в открытом расширительном баке может опуститься настолько низко, что в верхней части подающего трубопровода появится воздушная пробка. При этом циркуляция теплоносителя замедлится или совсем прекратится, и в этой ситуации уже должна идти речь о том, как спустить воздух из отопительной системы.

Чтобы выгнать воздушную пробку, можно долить воды в расширительный бак сверху, но лучше пополнить объем жидкости в системе через нижний кран, подключенный к водопроводу. Поступающая снизу вода заполнит пустоту в трубе и выдавит воздух наружу через отверстие расширительного бака.

бака закрытого типа

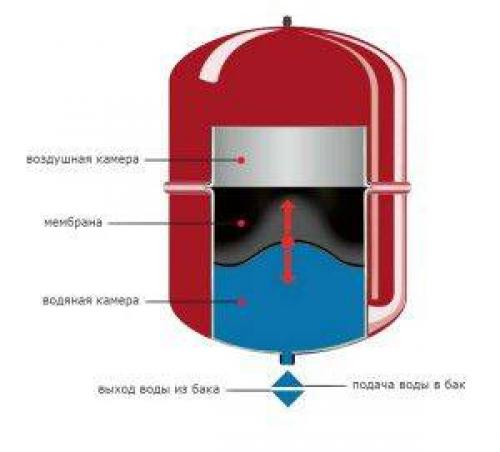

В закрытых системах используются мембранные расширительные баки. Иногда в них происходит разрыв мембраны, и тогда в систему попадает воздух. Если удается установить, что причина завоздушивания — неисправный расширительный бак, его придется заменить. Но перед началом ремонта, до того как спускать воду из системы отопления, нужно подготовить всё необходимое, чтобы не оставлять надолго дом без тепла.

Как спустить воздух с обратки. Причины наличия воздуха в системе

Специалисты выделяют несколько основных причин скопления воздуха в : растворенные в воде газы, неправильное наполнение системы, диффузия и недостаточная герметичность.

Вода (из водопровода или колодца) в обычном своем состоянии содержит в больших количествах не только соединения кальция и магния, но и растворенный кислород. Наполняя такой водой систему отопления, вы автоматически добавляете в нее и воздух. Количество растворенного кислорода зависит от давления и температуры воды. Чем выше давление воды (что как раз характерно для водопровода), тем больше в ней растворенного кислорода, который затем выделяется из воды в систему.

Схема двухтрубной лучевой горизонтальной разводки системы отопления.

Неправильное наполнение системы водой является одной из самых распространенных причин образования воздушных пробок в системах отопления. Многие не знают, что вода должна заливаться медленно с одновременным удалением воздуха из радиаторов. Если же заливать воду слишком быстро, то возникают воздушные пузырьки, которые попадают в систему и вызывают ее завоздушивание. Добавление жидкости в системе должно соответствовать принципу: чем разветвленнее отопительная сеть, тем медленнее необходимо ее заполнять. Как показывает практика, оптимальным является наполнение в течение часа системы одного этажа.

Еще одной причиной воздушных пробок является диффузия. Диффузия – это физический процесс, заключающийся в проникновении молекул одного вещества между молекулами другого. В данном случае имеется в виду то, что полиэтиленовые или полипропиленовые трубы, которые используются в системах отопления, пропускают кислород из воздуха. Чтобы избежать этого, все трубы должны быть покрыты специальным антидиффузионным покрытием, которое не позволяет кислороду проникать в систему отопления.

Наконец, отопительная сеть просто может быть негерметичной, а потому воздух проникает в трубы через неплотные соединения.Чем грозит скопление газов системе отопления?

Схема работы регистров отопления.

Наличие газов в системе может привести к различным проблемам, таким, как холодные и шумные радиаторы, быстрый износ циркуляционного насоса и коррозия оборудования.

Наиболее часто встречаемая проблема, связанная с наличием в системе газов, – это завоздушенные радиаторы. Из-за наличия в радиаторах отопления воздушных пробок возникает их неравномерный прогрев, что можно определить на ощупь. Если нижняя часть радиатора горячая, а верхняя – холодная, значит, в ней присутствует воздушная пробка. Тепловая эффективность таких радиаторов снижается, что приводит к снижению температуры в помещении. Чаще всего от завоздушивания страдают радиаторы на верхних этажах и те, которые расположены ниже распределительной сети. При этом от радиаторов, в которых образовалась воздушная пробка, идет постоянный шум и клокотание, что неприятно для слуха.

Схемы обвязки котлов.

Воздух в системе отопления не только снижает эффективность и срок службы радиаторов, но также влияет на износ циркуляционного насоса. В насосах, используемых в отопительных сетях, роль смазки выполняет проходящая через них вода. Если же вода перемешана с пузырьками воздуха, возникает так называемый эффект сухого трения. При этом не только происходит более интенсивный физический износ подшипников насоса, но также выделяется дополнительное тепло, которое влияет на вал и скользящие кольца насоса, что тоже снижает срок его службы. Перед тем как запустить насос после долгого перерыва, необходимо удалить из труб и радиаторов максимальное количество скопившихся газов.

Наличие в воде растворенного кислорода в сочетании с гидрокарбонатами магния и кальция приводит к образованию углекислого газа, который является агрессивной средой для многих материалов с точки зрения коррозии. И если завоздушенность радиаторов определяется довольно быстро, то коррозия проявляется через определенное время, нанося за это время ущерб отопительному оборудованию.
