6 Гидравлический расчет системы отопления. Гидравлический расчет системы отопления по характеристикам гидравлического сопротивления

27.09.2023 в 10:56

6 Гидравлический расчет системы отопления. Гидравлический расчет системы отопления по характеристикам гидравлического сопротивления

Методика расчета подробно изложена в .

Потери давления определяют по формуле

, (6.21)

где G – расход воды, кг/ч;

S – характеристика сопротивления элемента системы отопления, Па/(кг/ч).

Характеристика сопротивления отдельных элементов системы отопления определяется по справочным данным, см., например, .

Гидравлический расчет целесообразно проводить в такой последовательности:

1. Выявляют основное циркуляционное кольцо и вычисляют расчетное циркуляционное давлениепо формулам главы 6, определив естественное циркуляционное давление для стояка, включенного в основное кольцо.

2. Десять процентов от оставляют в запасе на неучтенные потери.

3. Принимают (ориентировочно) потерю давления в стояке, который входит в основное циркуляционное кольцо, равную не менее 85% располагаемого давления, т.е., а остальные 15% расходуют на преодоление потерь давления в магистралях, т.е.

.

4. Производят расчет стояка в зависимости от расхода водыи ориентировочной потери давления, равной . Предварительно диаметр труб радиаторного узла можно назначить, пользуясь графиками, приведенными на рис. 6.8, составленными для П - образных стояков при количестве этажей в здании 5, 9 и 12.

Для этого на графиках подыскивают такой тип приборного узла, который ближе всего соответствует исходным данным, т.е величинам Gи.Согласно этим графикам предварительно можно определить диаметр стояков системы и с верхней разводкой, уменьшив вдвое приведенное в них сопротивление.

6 Гидравлический расчет системы отопления.  Гидравлический расчет системы отопления по характеристикам гидравлического сопротивления

Гидравлический расчет системы отопления программа. Программа HERZ C.O.

Программа HERZ C.O. предназначена для гидравлического расчета одно- и двухтрубных систем отопления и охлаждения, при проектировании новых систем, а также для регулирования существующих в реконструируемых зданиях (например, после утепления здания), имеет возможность расчета систем, где теплоносителем являются гликолиевые смеси.

Программа предоставляет возможность для выполнения полностью всех гидравлических расчетов оборудования, в рамках которых:

  • подбираются диаметры трубопроводов;
  • анализируется расход воды в проектируемом оборудовании;
  • определяются потери давления в оборудовании;
  • определяются гидравлические сопротивления циркуляционных колец, с учетом гравитационного давления, связанного с охлаждением воды в трубопроводах и потребителях тепла;
  • подбираются настройки регуляторов разницы давления, устанавливаемых в местах выбранных проектировщиком (основание стояков, разветвления и т.д.);
  • учитываются требуемые авторитеты термостатических вентилей;
  • уменьшается избыток давления в циркуляционных кольцах путем подбора предварительных настроек вентилей;
  • учитывается необходимость для обеспечения соответствующего гидравлического сопротивления участка с потребителем тепла.

В программе применено много решений, облегчающих и улучшающих работу. Наиважнейшие из них это:

  • графический процесс ввода данных;
  • представление итогов расчетов на схеме и поэтажных планах;
  • развитая контекстная справочная система, вызывающая информацию, как об отдельных командах программы, так и подсказку относительно вводимых данных;
  • многооконная среда, позволяющая одновременно просматривать много типов данных, итогов и т.д.;
  • простая совместная работа с принтером и плоттером, функция предварительного просмотра страниц перед печатью и выводом на плоттер;
  • богатая диагностика ошибок и функция их автоматического поиска, как в таблице, так и на схеме;
  • быстрый доступ к каталожным данным труб, отопительных приборов и арматуры.

Гидравлический расчет системы водоснабжения. Гидравлический расчет системы внутреннего водопровода.

На основании гидравлического расчета водопроводной сети определяются наиболее экономичные диаметры для пропуска расчетных расходов воды, потери напора и требуемый напор в системе.

Расчеты выполняются в следующем порядке:

    Выбирается расчетное направление, которое разбивается на расчетные участки;

    Определяются расходы по расчетным участкам;

    По расчетным расходом определяется диаметр трубы расчетного участка, потери напора по участкам и скорость движения воды;

    Подбирается водомер и определяются потери напора в водомере;

    Определяется требуемый напор в системе.

В расчетно-графической работе выполняется расчет только для холодного внутреннего водопровода.

Выбор расчетного направления.

Проектируемый внутренний водопровод должен обеспечить подачу воды с необходимым расходом к любой водоразборной точке здания. Расчет ведется для диктующей водозаборной точки, наиболее высоко расположенной и удаленной от ввода, т.е. по расчетному направлению. Если будет обеспечена подача воды к диктующей точке, то подача к другим точкам будет гарантирована, т.к. они находятся в более благоприятных условиях. Таким образом, в расчетное направление войдут; подводка к диктующему прибору, стояк, часть магистрали и ввод

Расчетное направление разбивается на участки. За расчетный участок принимается участок сети с постоянным расходом. Расчетные участки обозначаются цифрами ( начало и конец участка).

Определение расчетных расходов.

Для определения расчетных расходов необходимо выбрать нормы водопотребления, которые принимаются по СНИП (1) в зависимости от назначения здания и степени его благоустройства. В табл.1 приведены нормы водопотребления для некоторых типов зданий.

Максимальный секундный расход на расчетном участке следует определять по формуле:

q=5q0α,

где q () - расчетный расход в л/с;

q0.- нормативный расход одним водоразборным устройством с максимальным водопотреблением (исключая расход поливочного крана) в л/с, принимаемый по СНИП (1) или по табл. 2:

- принимается для зданий, оборудованных холодным водопроводом и системами местного горячего водоснабжения.

__принимается при наличии централизованного горячего водоснабжения;

α - величина, определяемая в зависимости от числа водоразборных устройств N на расчетном участке сети и вероятности их действия Р, и принимается по СНИП (1) или по таблице 3.

Вероятность действия приборов (Р) для всего здания, обслуживающих одинаковых потребителей, следует определять по формуле:

P=U/3600q0N,

где(- норма расхода воды одним потребителем, л/ч, в час наибольшего водопотребления, которая принимается по СНИП (1) или табл.1;

U - общее число потребителей в здании;

N - общее число приборов, обслуживающих U потребителей.

Общее число потребителей (чел.) в жилом здании, если оно не задано можно определить по формуле:

U=kF/f,

где k=1,2-1,5 коэффициент перенаселенности;

F - полезная жилая площадь здания в м2;

f - норма жилой площади на 1 человека в м2принимается 18м2для РФ.

Число приборов и полезная площадь определяется по планам этажей здания.

В зависимости от величины произведения NP определяется коэффициент α по табл. 3 в которой приведены некоторые значения этого коэффициента при NP=0,015÷8,8; при больших значениях NP и Р>0,1 коэффициент α определяется по таблицам СНИП (1).

Источник: https://alyuminievye-batarei.aystroika.info/novosti/programma-gidravlicheskiy-raschet-sistemy-otopleniya-primer-naznachenie-gidravlicheskogo

Гидравлический расчет системы отопления онлайн. Информация по назначению калькулятора

О нлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

6 Гидравлический расчет системы отопления.  Гидравлический расчет системы отопления по характеристикам гидравлического сопротивления 01

Т епловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

П равильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

С истема теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

П олученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

Пример гидравлического расчета двухтрубной системы отопления. Расчет гидравлики водяной системы отопления

Теплоноситель циркулирует по системе под давлением, которое не является постоянной величиной. Оно снижается из-за наличия сил трения воды о стенки труб, сопротивления на трубной арматуре и фитингах. Домовладелец также вносит свою лепту, корректируя распределение тепла по отдельным помещениям.

Пример гидравлического расчета двухтрубной системы отопления. Расчет гидравлики водяной системы отопленияДавление растет, если температура нагрева теплоносителя повышается и наоборот – падает при ее снижении.

Чтобы избежать разбалансировки отопительной системы, необходимо создать условия, при которых к каждому радиатору поступает столько теплоносителя, сколько необходимо для поддержания заданной температуры и восполнения неизбежных теплопотерь.

Главной целью гидравлического расчета является приведение в соответствие расчетных расходов по сети с фактическими или эксплуатационными.

На данном этапе проектирования определяются:

  • диаметр труб и их пропускная способность;
  • местные потери давления по отдельным участкам системы отопления;
  • требования гидравлической увязки;
  • потери давления по всей системе (общие);
  • оптимальный расход теплоносителя.

Для производства гидравлического расчета необходимо проделать некую подготовку:

  1. Собрать исходные данные и систематизировать их.
  2. Выбрать методику расчета.

Первым делом проектировщик изучает теплотехнические параметры объекта и выполняет теплотехнический расчет. В итоге у него появляется информация о количестве тепла, необходимом для каждого помещения. После этого выбираются отопительные приборы и источник тепла.

Пример гидравлического расчета двухтрубной системы отопления. Расчет гидравлики водяной системы отопления

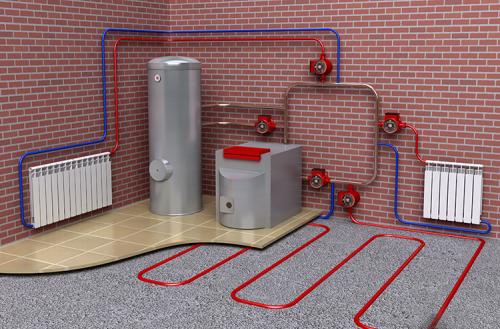

Схематичное изображение отопительной системы в частном доме

На стадии разработки принимается решение о типе отопительной системы и особенностях ее балансировки, подбираются трубы и арматура. По окончании составляется аксонометрическая схема разводки, разрабатываются планы помещений с указанием:

  • мощности радиаторов;
  • расхода теплоносителя;
  • расстановки теплового оборудования и пр.

Все участки системы, узловые точки маркируются, подсчитывается и наносится на чертеж длина колец.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-provesti-gidravlicheskie-raschety-sistemy-otopleniya-celi-i-zadachi-gidravlicheskogo

Гидравлический расчет системы отопления excel. Назначение гидравлического расчета отопления

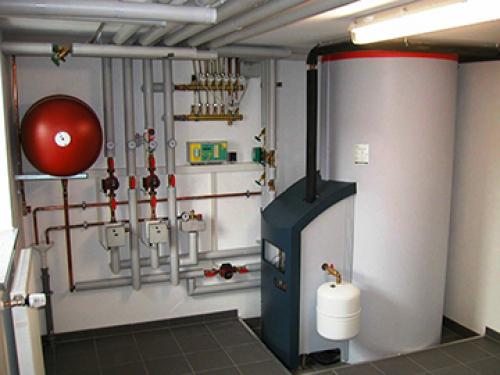

Пример схемы отопления с учетом расчетных данных

При работе любой системы теплоснабжения неизбежно возникает гидравлическое сопротивление при движении теплоносителя. Для учета этого параметра необходим гидравлический расчет двухтрубной системы отопления. Его суть заключается в правильном выборе компонентов системы с учетом их эксплуатационных качеств.

Фактически гидравлический расчет систем водяного отопления представляет собой сложную процедуру, во время выполнения которой учитываются все тонкости и нюансы. На первом этапе следует определиться с требуемой мощностью отопления, выбрать оптимальную схему разводки трубопроводов, а также тепловой режим работы. На основе этих данных делается гидравлический расчет системы отопления в Excel или специализированной программе. Итогом вычислений должны стать следующие параметры водяного теплоснабжения:

  • Оптимальный диаметр трубопровода . Исходя из этого можно узнать их пропускную способность, тепловые потери. С учетом выбора материала изготовления будет известно сопротивление воды о внутреннюю поверхность магистрали;
  • Потери давления и напора на определенных участках системы . Пример гидравлического расчета системы отопления позволит заранее продумать механизмы для их компенсации;
  • Расход воды ;
  • Требуемую мощность насосного оборудования . Актуально для закрытых систем с принудительной циркуляцией.

На первый взгляд гидравлическое сопротивление системы отопления сложно. Однако достаточно немного вникнуть в суть вычислений и потом можно будет их сделать самостоятельно.

Для теплоснабжения небольшого дома или квартиры также рекомендуется выполнять расчет гидравлического сопротивления системы отопления.
