Двухконтурная система отопления для частного дома. 1 Преимущества и недостатки

Становится, очевидно, что подобные решения – хоть и эффективны, но довольно неоднозначны. Для того чтобы понять, действительно ли вам подойдет именно этот вариант, нужен четкий расчет (причем расчет как экономический, так и гидравлический), а также понимание всех плюсов и минусов данного подхода.

Еще один пример бойлерной с двухконтурным котлом

Рассмотри основные плюсы и минусы, которые предоставляет нам двухконтурная система отопления частного дома. В качестве примера будем брать стандартные трубные разводки для одноэтажного или двухэтажного дома.

Расчет для них совершать куда проще, равно как и оценить основные плюсы и минусы. К тому же, именно оборудованием отопления одноэтажного или двухэтажного дома занимается большинство людей. Дома от трех этажей и выше – скорее исключение, следовательно, к их рабочим объемам нужен несколько иной подход.

Основные плюсы:

Один агрегат полностью обеспечивает здание теплой водой.
Схема настолько универсальна, что подходит для обеспечения как одноэтажного, так и многоэтажных зданий (хоть и с некоторыми отличиями).
Система замыкается в единственном месте, ее проще контролировать и обслуживать.
Эффективность обогрева для одноэтажного или двухэтажного дома вполне достаточна.
Меньшее количество оборудования – меньше денежных затрат.
При всем своем разнообразии двухконтурные решения не ограничивают вас в выборе схемы нижней или верхней разводки. Любой вариант будет работать.
При желании всю работу можно сделать своими руками.

Основные недостатки:

Для качественной организации трубопроводов необходим точный расчет тепловых потоков, гидравлический расчет, расчет спецификации трубопровода (сюда входит диаметр труб, диаметр входов, мощность и модель котла и т.д.). Расчет, к сожалению, своими руками человек в сантехнике несведущий выполнить качественно не в состоянии.
Котел может одновременно и эффективно греть всего один контур. На практике, приоритет отдается горячему водоснабжению.
Для монтажа отопительных приборов и узлов разводки необходимо выделить отдельную комнату.
Поломка котла или бойлера фактически приводит к остановке всей схемы отопления и горячего водоснабжения.

Стоит отметить, что далеко не все минусы здесь так страшны, как кажутся на первый взгляд. Так, проблема с невозможностью прогрева одновременно воды для водоснабжения и отопления вскрывается только при больших объемах.

И даже если котлу вдруг придется 2-3 часа подряд нагревать воду исключительно для труб водоснабжения, что бывает редко, температура в комнатах максимум опустится на 1-2 градуса.

Двухтрубная система отопления плюсы и минусы. Какая система отопления лучше: однотрубная или двухтрубная?

7 мин.

Общие вопросы

Строительство собственного дома — работа масштабная, всегда вызывающая множество вопросов. Один из них — тип домашнего отопления, при выборе которого часто возникают затруднения. Существует лишь два потенциальных кандидата — однотрубная и двухтрубная конструкция, но у каждой из них есть как достоинства, так и недостатки. Виды отличаются способом доставки теплоносителя, поэтому ответить на вопрос, какая система отопления лучше: однотрубная или двухтрубная, можно только после близкого знакомства с обеими. Только досконально изучив оба варианта, принципы их работы, плюсы и минусы, можно принять взвешенное решение в пользу одного.

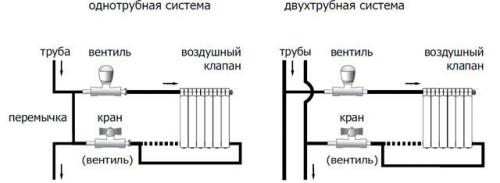

Чем отличаются системы?

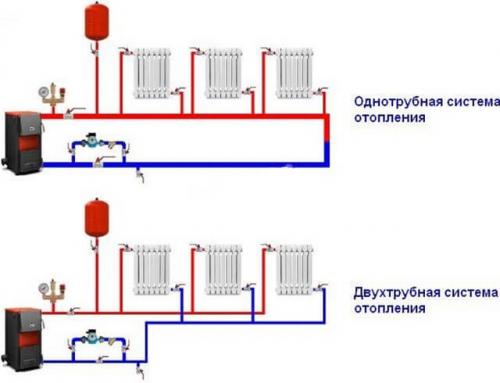

Многие владельцы, оказавшиеся на перепутье, не могут решить, какому из видов отопления все же отдать преимущество. Ассортимент невелик, конструкций всего две: это однотрубная или двухтрубная схема. При выборе учитывают метраж, этажность дома, бытовые потребности, желание (или возможность) потратить на благоустройство приличную сумму.

В однотрубной системе тепло распространяется, последовательно нагревая комнаты, только по одной трубе. Ее «соперница» предусматривает два трубопровода: первый подает теплоноситель в отопительные приборы, второй отводит от радиаторов отработанную, остывшую жидкость для последующего ее нагрева в котле.

Еще одна тема для рассмотрения — открытые и закрытые системы. Эти типы имеют несколько серьезных отличий.

Место установки расширительного бака. Открытое отопление подразумевает его монтаж в верхней точке задания. Для закрытого типа место не важно.
Открытое отопление нуждается в прокладке труб большого диаметра, а они в помещениях выглядят не лучшим образом, монтаж их тоже более сложен. Постоянное давление в закрытой системе позволяет использовать более узкие трубы.
Последняя потребует больших расходов, однако большое преимущество закрытых конструкций — меньший диаметр контуров, он дает возможность относительно легко их монтировать, а потом так же просто замаскировать.

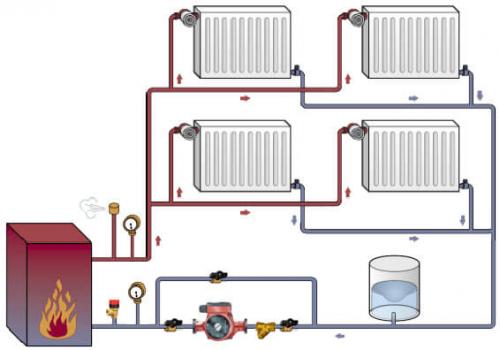

Двухтрубная система отопления на два крыла. Плюсы и минусы двухтрубного варианта

С системой отопления в две трубы функционировать могут любые нагревательные котлы на разном виде топлива. При этом циркуляция теплоносителя бывает самотечной или принудительной. Монтируют двухтрубные системы в зданиях разной этажности.

Основной их недостаток связан со способом организации передвижения носителя тепла. По сравнению с однотрубной отопительной конструкцией потребуется большее количество трубной продукции. Расходы на приобретение стройматериалов будут выше, но не намного, поскольку для прокладки двухтрубной системы задействуют трубы и фитинги, имеющие меньший диаметр. А вот времени на выполнение монтажа потребуется действительно больше.

Но вышеописанные отрицательные моменты компенсируются тем, что при прокладке двухтрубной системы отопления на каждый радиатор можно поставить терморегулирующую головку, которая позволяет легко сбалансировать работу конструкции в автоматическом режиме, что недоступно при использовании однотрубного варианта.

На данном устройстве нужно выставить требуемую температуру теплоносителя, и она будет все время поддерживаться с незначительной погрешностью (ее точная величина зависит от модели прибора).

При эксплуатации однотрубной системы имеется возможность регулировать рабочий режим каждого из радиаторов в индивидуальном порядке. Для этого потребуется установить байпас с трехходовым или игольчатым краном, а данное мероприятие усложнит конструкцию и повысит ее стоимость, что сведет на нет экономию как денег на приобретение комплектующих деталей, так и времени на проведение работ.

Еще одним недостатком двухтрубной системы считается невозможность произвести ремонт радиаторов без остановки их функционирования. Чтобы избавиться от этого неудобства, возле каждой батареи на подаче и обратке ставят шаровые краны. Их наличие позволяет перекрыть подачу теплоносителя, снять прибор и отремонтировать его. Все остальные элементы теплоснабжающей конструкции смогут функционировать по-прежнему сколько угодно времени.

У обогрева помещений посредством двухтрубной системы имеется значительное преимущество перед однотрубной: на каждый из радиаторов от котла одновременно поступает горячая вода одинаковой температуры. Несмотря на то, что теплоноситель стремиться двигаться по пути минимального сопротивления и не идти дальше первой батареи, решить проблему может использование термоголовок или кранов, регулирующих интенсивность водяного потока.

Среди других преимуществ следует отметить:

минимальные потери давления в системе;
легче организовать самотечное теплоснабжение;
применение насосных установок меньшей мощности, если используется принудительная циркуляция теплоносителя.

Двухтрубная система отопления частного дома своими руками. Двухтрубная система

Эта разновидность отличается наличием подающего и обратного контура. Двухтрубная система отопления частного дома из полипропилена своими руками монтируется при использовании большого количества трубопроводов, арматурных элементов. Приходится также применять много расходных материалов. Из-за этого на монтаж тратится больше времени. Приходится также увеличивать бюджет.

Пример схемы двухтрубной системы

Источник design-ceiling.ru

Несмотря на дороговизну, у двухтрубного теплового контура имеется ряд существенных преимуществ:

небольшие потери давления;
равномерный прогрев здания;
возможность ремонта отдельного отопительного прибора без отключения других радиаторов;
регулировка температуры каждой из подключенных батарей;
возможность подсоединения отопительных приборов с боковым или нижним подключением;
маленькая вероятность разморозки.

Часто выполняется именно монтаж двухтрубного тупикового отопления в частном доме своими руками из полипропилена, схема которого подразумевает движение теплоносителя в противоположных направлениях по подаче и обратке. При этом существует вертикальный и горизонтальный вариант данного теплового контура.

В первом случае отопительные приборы подключаются к стояку. Из-за этого циркуляционные кольца имеют разную длину. Поэтому происходит неравномерное перемещение нагретой воды. Этот вариант реализуется в домах с двумя или тремя этажами.

Горизонтальная тупиковая схема с нижней разводкой проще монтируется. Это классический вариант. Ее реализуют в домах с одним этажом и небольшой площадью.

Пример тупиковой и попутной схемы отопления

Источник makipa.ru

Разновидностью двухтрубной системы является коллекторное отопление с гребенками на подаче и обратке. Отличительная черта такой схемы – отдельное подключение всех радиаторов. Другими словами, к каждому отопительному прибору прокладывается свой подающий и обратный трубопровод. Для раздачи и сбора теплоносителя используются именно коллекторы. На число подключаемых к гребенкам контуров влияет количество батарей в доме.

Тупиковая система отопления частного дома. Виды тупиковых систем

Разновидностей подобных систем существует две:

горизонтальная;
вертикальная.

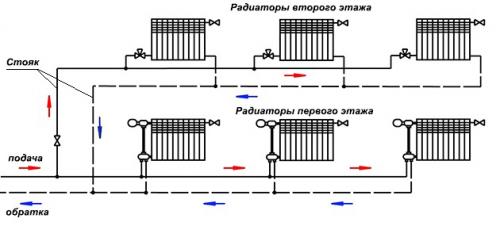

Классическая горизонтальная схема с нижней разводкой была представлена выше на первом рисунке. В том случае, когда дом – двухэтажный, а число отопительных приборов невелико, то конфигурация системы принимает следующий вид:

От котельной установки сразу же идет разделение на 2 ветви: одна проходит через первый этаж и питает расположенные на нем батареи, а вторая переходит в вертикальный стояк и таким же образом доставляет тепло к радиаторам второго этажа. Схема будет работать надежно и устойчиво, если количество нагревателей, нагружающих каждую ветвь, будет в пределах 10 шт. Когда правильно подобраны диаметры трубопроводов, то балансировка не доставит множества хлопот, особенно если задействовать на каждом ответвлении балансировочные вентили с автоматическими регуляторами перепада давления.

Таким же методом можно сделать разводку и в трехэтажном доме, тогда ветвей станет 3: одна горизонтальная и две на стояке. Но когда количество радиаторов большое или же в доме сложная планировка, не позволяющая класть трубы по помещениям, то есть другое решение — вертикальная тупиковая система отопления двухэтажного дома, что представлена ниже:

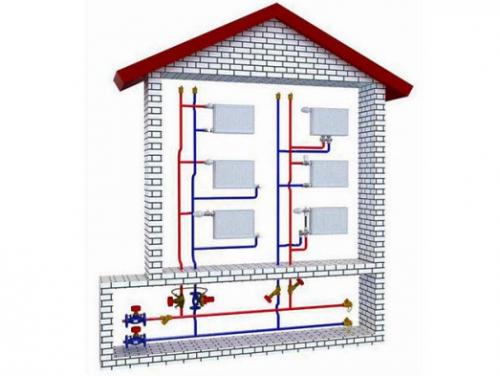

К двум горизонтальным магистралям в удобных местах присоединяются вертикальные стояки, проходящие по всем этажам. Желательно, чтобы отопительные приборы на разных этажах стояли один над другим или с небольшим смещением, иначе придется дополнительно тянуть трубы по комнатам. К одному стояку с каждой стороны рекомендуется присоединять не более 2 батарей. Но когда по разным причинам надо подключить больше, то это усложнит настройку системы, придется балансировать каждое горизонтальное ответвление.

Примечание. Показанные в данном разделе схемы рассчитаны только на работу в сети с циркуляционным насосом, самотеком вертикальная схема функционировать не будет.

Схема двухтрубной системы отопления частного дома. Виды двухтрубных систем отопления

Теплокоммуникации такого типа отличаются конфигурацией, наличием насоса, направлением подачи и оттекания теплоносителя. Разнообразие позволяет выбрать оптимальную конфигурацию для конкретного здания.

Открытая и закрытая двухтрубная система отопления частного дома

Эти два вида отопительных коммуникаций отличаются конструкцией расширительного бака – емкости для сбора теплоносителя. При нагревании жидкость, циркулирующая по трубам, увеличивается в объеме, и образовавшийся излишек попадает в такой резервуар. При остывании жидкость уходит обратно в трубы.

Эти тепловые конструкции снабжены разными расширительными баками:

В открытую двухтрубную систему устанавливается емкость, сообщающаяся с воздухом. Часто это пустая канистра.

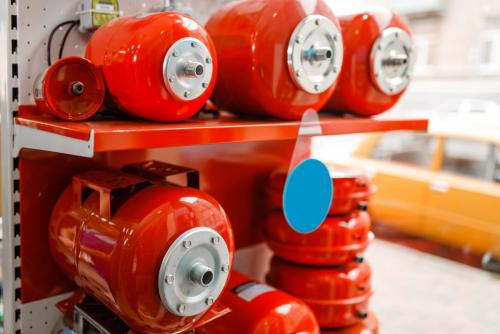

Закрытые отопительные контуры комплектуют герметичным расширительным баком, внутри которого находится воздушное пространство, отделенное эластичной мембраной. Излишки теплоносителя, образовавшиеся при нагревании, поступают в бачок, поджимают перегородку из резины или мягкого полимера и заполняют пространство, где находился воздух.

Открытые отопительные конструкции работают на воде, поскольку незамерзающая жидкость портится при постоянном контакте с воздухом. Поэтому такой вариант подойдет только для дома, который постоянно отапливается в холодное время. Закрытая теплосистема работает с любыми теплоносителями, ее можно смонтировать на даче, где зимой периодически отключают теплоснабжение.

Схема двухтрубной системы отопления с принудительной и самотечной циркуляцией

Эти два варианта двухконтурного отопления отличаются механизмом работы:

Самотечная (гравитационная) теплосистема функционирует за счет законов физики. Нагретая вода из котла поднимается вверх, а затем стекает вниз под действием силы тяжести. Для этого тепловые магистрали укладывают под небольшим наклоном – 1 см на погонный метр. Преимущество таких коммуникаций – энергонезависимость, дом можно протопить даже при отсутствии света.
В принудительной схеме жидкость перегоняет насос. Теплоснабжающая конструкция работает стабильнее, но требует подключения электричества.

Самотечное двухтрубное отопление монтируют в домах небольшой площади. В более крупных зданиях прокладывают принудительную схему с одним или несколькими устройствами для прокачки воды.

Попутная и встречная схемы теплоснабжения

Основное отличие – направление движения подогретого и остывшего теплоносителя. Потоки могут быть направлены в одну сторону (попутно) или в разные стороны (встречно). Имеются и другие существенные различия в конструкции.

Встречная теплосистема состоит из нескольких ветвей (петель), по которым движется теплоноситель. Каждая ветка заканчивается тупиком, из которого тепловой поток уходит обратно. Поэтому двухтрубную тупиковую систему отопления с нижней или верхней разводкой часто называют тупиковой.

Эта схема имеет множество достоинств:

отопительные петли можно провести по комнатам любой формы и планировки, обогнуть с помощью труб вертикальные и горизонтальные препятствия;
при желании сделать к дому пристройку достаточно доустановить «петли» в новые помещения;
в теплокоммуникации легко встраиваются теплые полы, которые становятся еще одной веткой разводки.

Такая схема подключения двухтрубной системы отопления не лишена и недостатков:

последние батареи на конце длинных ветвей могут плохо прогреваться, поскольку теплоноситель до них доходит позже, частично остывшим;
слишком сложная конструкция может работать нестабильно.

Однако из-за своей простоты и функциональности в большинстве частных домов монтируют петлевую теплосистему.

Попутная разводка, или петля Тихельмана, равномерно нагревает даже большое количество радиаторов. Теплоноситель в ней движется по кругу, поэтому сумма длин обратки и подачи для каждой батареи одинакова. Из-за круговой замкнутой конструкции направление движения горячей и остывшей жидкости совпадают, поэтому такая тепловая схема получила название попутной.

Теплосистема имеет существенные недостатки, ограничивающие ее применение:

Кольцевая схема хороша только для современных зданий с большими комнатами. В старых постройках со сложной планировкой проложить ее очень сложно.
Попутную теплоснабжающую конструкцию легко смонтировать только на этапе строительства. Протянуть петлю Тихельмана в уже построенном доме или завести ее в новую пристройку проблематично.

Тем не менее, в современных дачах и коттеджах она работает стабильно, не требует регулировки и равномерно нагревает батареи.

Познакомьтесь с радиаторами теплоприбор

Преимущества радиаторов ТЕПЛОПРИБОР

Надежные и долговечные

- функционируют при показателях давления 16–20 атм. и выдерживают скачки до 30 атм. Срок их службы – от 25 лет.

Имеют длительную гарантию

- на алюминиевые модели – 10 лет,
а на биметаллические – 15 лет.

Состоят из российских материалов на 90%

– работаем с сырьем, получаемым напрямую от ведущих плавильных предприятий России, и отечественными составляющими.

Двухтрубная система отопления с нижней разводкой. Схема работы нижней разводки

Схема двухтрубной системы отопления с нижней разводкой отличается от схемы с верхней разводкой, прежде всего направлением движения теплоносителя . Нижняя двухтрубная система предполагает прокладывание подающей трубы рядом с обратной снизу. При этом теплоноситель по стояку движется снизу вверх.

После этого теплоноситель проходит через отопительные приборы, а далее по обратным трубам по стоякам поступает в магистраль обратного трубопровода и в конце в нагревательное устройство (как правило, отопительный котел).

Схема нижней разводки

Удаляется воздух из системы через краны Маевского – «спускники», которыми оборудуются все отопительные устройства. Как вариант используются автоматические воздухоотводчики на стояках. Как выглядит кран Маевского на системе – фото внизу:

Кран Маевского

Проекты таких систем могут включать несколько контуров, предусматривать попутное движение теплоносителя в подающей и обратной магистралях, а также тупиковую разводку.

В такой компоновке подводящий трубопровод находится на уровне нагревательных приборов – радиаторов – или ниже.

Варианты нижней разводки

При такой разводке часто образуются воздушные пробки. Если система смонтирована на несколько этажей, то в таком случае каждый радиатор должен быть снабжен краном Маевского. Инструкция решения этой проблемы – прокладка воздушных линий, включенных в систему.

Из воздушной трубы воздух удаляется в центральный стояк, а потом через расширительный бак выходит из системы.

Важно! При реализации двухтрубной схемы с нижней разводкой обязательно следует на каждый радиатор устанавливать кран для развоздушивания системы, так как это улучшит качество отопления.

Ограничения схемы

Такие системы с естественной циркуляцией воды имеют довольно серьезные ограничения и поэтому реализуются достаточно редко. Причины этого – большинство радиаторов в системе являются конечными, нуждающимися в спускниках. А поскольку в схеме предусмотрено наличие расширительного бачка, который имеет сообщение с внешней средой, то стравливать воздух приходится каждый день.

Воздушные линии, которые закольцовывают подающие магистрали, этот недостаток в принципе устраняют, но при этом система становится еще более громоздкой и сложной. По количеству труб, которые необходимы для монтажа, эта схема ничем не уступает схеме с верхней разводкой. При этом теряется главное преимущество нижней разводки – отсутствие труб на виду.

При наличии воздушных линий трубные стояки проходят по помещениям от пола до потолка. И этим теряется смысл реализации такой схемы, при котором хотя бы на верхнем этаже не было вертикальных стояков.

Двухконтурная система отопления котельной. Схема действия двухконтурного котла

Наличие системы ГВС немного усложняет схему работы газового котла двухконтурного типа. Нагретый горелкой теплоноситель , двигаясь по теплообменнику, обеспечивает нагрев пластинчатого теплообменника, по которому движется вода из водопровода.

Конструктивная схема двухконтурного газового котла с и битермическим и двумя обычными теплообменниками. В первом варианте нет необходимости в использовании двух теплообменников

Одновременное использование двухконтурной модели в режиме отопления и горячего водоснабжения невозможно. При активизации крана горячего водоснабжения благодаря трехходовому термостатическому клапану прекращается циркуляция теплоносителя по магистралям отопления. Котел переходит в режим перемещения воды по контуру с пластинчатым теплообменником, которым производится нагрев воды для бытовых нужд.

При значительном потреблении горячей воды на длительное время может быть парализована работа котла с ориентацией на отопление. Решить проблему можно двумя путями – предусмотреть установку более мощного отопительного прибора или включить в схему обустройства бойлер косвенного нагрева .

При активном использовании системы ГВС возможна установка двухконтурного котла со встроенным бойлером. В этом случае немного увеличивается расход топлива за счет того, что в паузе между циклами работы отопительной системы энергия горелки используется для поддержки температуры воды в дополнительном газовом водонагревателе .

Определенный запас горячей воды во встроенном бойлере позволяет использовать систему ГВС без отключения контура отопления. В результате обе системы работают поочередно, при этом отсутствует фактор перегрева жидкости и продлевается срок жизни теплообменника.

Котел со встроенным штатным бойлером не только обеспечивает достаточный запасной объем горячей воды, но и помогает избежать длительного отключения контура отопления

Встроенный штатный бойлер позволяет в любое время получить горячую воду нужной температуры, запас которой обеспечивается в автоматическом режиме. В то время, как проточной системе ГВС требуется несколько минут для нагрева воды до требуемой температуры.

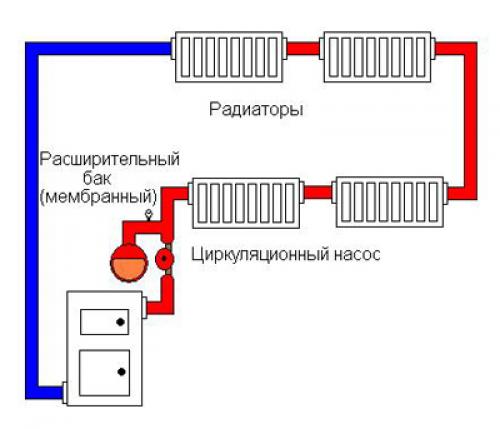

Однотрубная система отопления. Что такое однотрубная система с нижней разводкой

Из названия понятно, что все батареи подключены к одной трубе, уложенной снизу по периметру отапливаемых помещений. Батареи к трубе присоединяются последовательно, вход/выход в батареях может быть нижним или диагональным (второй вариант имеет лучшие показатели по эффективности обогрева). Все батареи могут работать только одновременно.

Пример подключения радиаторов

Для расширения возможностей регулировки температуры в каждом помещении используется байпасная система – батареи подключаются параллельно к одной трубе, могут работать по отдельности и одновременно, дополнительно регулируется температура нагрева каждой батареи.

Подключение радиатора отопления

По виду контура однотрубная система бывает открытой и закрытой.

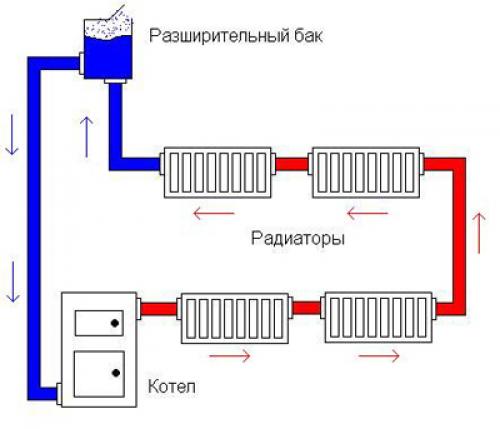

В открытой есть расширительный бачок для приема увеличенного объема воды и слива излишков. Бачок связан с атмосферой, что и дало системе название открытой.

Расширительный бак открытого типа

Открытый расширительный бак

Открытый расширительный бак способствует повышенной испаряемости жидкости, и, как следствие, необходимо постоянно следить за восполняемостью этой жидкости
В закрытой системе расширительный бачок закрытого типа, вся система под давлением. Для предотвращения возникновения аварийных ситуаций в закрытом варианте на системе монтируется группа безопасности: манометр, воздухоотводчик и предохранительный клапан.

Устройство закрытых расширительных баков

Расширительный бачок мембранного типа

Расширительный бак для отопления

Однотрубная система с нижней разводкой может работать только с принудительным движением теплоносителя (с насосом), да и то длина контура ограничивается. Вернее не столько длина контура, сколько количество подключенных батарей и их фактическая теплоотдача.

Однотрубная система отопления частного дома

Эти знания нужны для того, чтобы понимать принцип действия системы и знать, чего с ее помощью можно достичь. Такие знания дают возможность более осознанно делать монтаж, будет ясно, зачем нужна каждая труба и каждый кран. Байпасная система значительно улучшает характеристики однотрубного отопления, но по монтажу сложнее, по количеству составных элементов и стоимости дороже. Кроме того, ее можно монтировать только над напольными покрытиями, в противном случае регулировочные игольчатые краны будут недоступными.
