В быту можно встретить различные схемы отопления частного дома, однако выбирать, какой вариант поставки тепла лучше, приходится уже самим обитателям жилого дома. Многие факторы влияют на выбор структуры отопительной системы. Предпочтение той или иной схеме отдается исходя из наличия средств у владельцев дома, ожидаемого эффекта и конструктивных особенностей жилого здания. Двухтрубная система на практике используется чаще ввиду своей высокой эффективности, надежности и удобства регулировки.

Двухтрубные системы автономного отопления еще принято называть двухконтурными. Другими словами, циркуляция теплоносителя от котла до радиаторов осуществляется по двум контурам. Первая труба осуществляет непосредственно подачу тепла от котла на радиаторы, тогда как вторая труба предназначена для транспортировки остывшего теплоносителя обратно. Несмотря на определенные технические сложности, связанные с монтажом трубопровода, схема разводки отопительной схемы этого типа проста и понятна. Для сравнения можно взглянуть на схему однотрубной и двухтрубной структуры отопления, чтобы понять принципиальные различия и принцип работы.

Однотрубная система представляет собой один контур с теплоносителем. Двухтрубная структура отопления одноэтажного дома, в отличие от однотрубной, где труба с теплоносителем представляет собой один единый контур, более гибкая и удобная в технологическом плане. Батареи в данном случае подсоединяются параллельно, что играет немаловажную роль в процессе эксплуатации. В зависимости от бытовой необходимости каждый радиатор можно в любой момент вывести из единой системы, перекрыв соответствующий вентиль.

Двухтрубная система отопления двухэтажного дома. Виды двухтрубных систем двухэтажного дома

Прежде чем выбрать тот или иной вариант двухтрубной системы отопления двухэтажного дома, схему разводки труб и вид циркуляции, необходимо выяснить, какими же они могут быть.

Во-первых, в зависимости от пространственного расположения подводящей и отводящей магистрали двухтрубная система, также как и однотрубная , может быть выполнена по двум схемам:

• С горизонтальной разводкой — когда магистральные трубы на каждом этаже образуют отдельные условно горизонтальные (с соблюдением необходимых уклонов) контуры или петли;
• С вертикальной — когда подача нагретого теплоносителя к радиаторам в разных уровнях и отвод охлажденного, из них, осуществляется при помощи вертикальных стояков.

Схемы с горизонтальной разводкой можно также разделить на:

• Простые — с последовательным подсоединением радиаторов к подающей трубе и «обратке»;
• Лучевые или коллекторные — когда каждый радиатор подсоединяется отдельно с помощью двух труб к специальному распределителю (гребенке, коллектору). Он может быть отдельным для каждого этажа, размещенным в нише или шкафчике или же быть общим для всего дома, размещенным в котельной.

Схемы с последовательным подсоединением радиаторов могут быть как с нижней, так и с верхней разводкой подающей трубы. Коллекторные же или лучевые схемы, как правило, предполагают нижнюю разводку труб, причем, очень часто, те прокладываются скрыто, под полом.

Кроме этого, схемы двухтрубных систем отопления двухэтажных домов могут отличаться способом обеспечения циркуляции теплоносителя. Такая циркуляция может быть:

• Гравитационной или естественной – когда она обеспечивается только разностью удельного веса горячего и холодного теплоносителя и наличием уклонов магистральных трубопроводов;
• Принудительной – когда для этого используется специальный циркуляционный насос (или насосы);
• Комбинированной – когда система имеет возможность работать и по той и по другой схеме, в зависимости от обстоятельств.

В зависимости от вида расширительного бака и способа создания избыточного давления в системе она может быть:

• Открытой – когда используется открытый расширительный бак, обычно располагающийся под потолком на втором этаже или на чердаке, а давление в системе определяется только высотой его размещения. Часто такой бак используется и в качестве центрального воздухосборника (как на рис. 1). Это возможно в случае, если его подсоединяют к наивысшей точке подающей трубы. Если же он подсоединяется к обратной трубе (например, при установке на «обратке» циркуляционного насоса), то на подающей трубе дополнительно необходимо устанавливать воздухосборник или воздушный клапан;
• Закрытой – когда в качестве расширительного используется герметичный мембранный бак. Избыточное давление в таких системах рассчитывается и обычно находится на уровне 1,5 бар (0,15 МПа). Такой бак может быть расположен в любом месте на подающей или обратной магистрали, но чаще всего его располагают недалеко от котла. Обязательным атрибутом закрытой системы является наличие, так называемого «блока безопасности», включающего предохранительный и воздушный клапаны и манометр, так как возникает необходимость контроля избыточного давления жидкости и автоматического сбрасывания в случае его увеличения выше установленного безопасного уровня.

Двухтрубная система отопления Тихельмана. Решение Альберта Тихельмана

Немецкий инженер Альберт Тихельман в 1901 году предложил применить так называемую «возвратную систему реверсивного типа», изменив принцип работы «обратки». Что в последствии и получило название отопление петлей Тихельмана (попутная схема). Согласно его идее первый радиатор на получение горячего теплоносителя становился последним в «обратке», а первый в «обратке» (самый близкий к котлу) получал точно такой же горячий теплоноситель последним. В итоге улучшилась циркуляция теплоносителя во всей схеме, и был обеспечен одинаковый прогрев всех радиаторов, отпала необходимость в дополнительной регулирующей арматуре и приобретении радиаторов разных размеров, теплоноситель получил условия легкой проточности, а отопительные котлы смогли, наконец, проявить свою настоящую эффективность.

Проблема лишь была в том, что в 1901 году эта система могла функционировать лишь в одноэтажных зданиях, то есть строго горизонтально. Однако с появлением циркуляционных насосов, принудительно прокачивающих теплоноситель по системе, двухтрубная система отопления проявила себя во всей красе.

Современные распределительные коллекторы раскрывают все новые преимущества этой схемы, позволяя объединять в ней для одного дома и привычные всем радиаторы, и систему водяного теплого пола.

К недостаткам попутной схемы отопления Тихельмана следует все же отнести необходимость приобретения, кроме основных, еще и дополнительных труб большого диаметра, что связано с дополнительными расходами, а также следует при проектировании учитывать архитектурные особенности частного дома, поскольку на пути реализации такой схемы препятствиями могут стать, например, дверные проемы, а также другие архитектурные формы.

Источник: https://alyuminievye-batarei.aystroika.info/stati/otoplenie-dvuhtrubnoe-s-nizhney-razvodkoy-princip-deystviya-dvuhtrubnoy-sistemy

Схема двухтрубной системы отопления частного дома. Цены на газовые котлы

газовый котел

Упрощенная схема двухтрубной системы отопления – каждый из радиаторов индивидуально подключен к трубе подачи и к «обратке»

Обратите внимание – нигде на всем протяжении трубы подачи к ней не производится подмеса остывшего теплоносителя. То есть можно говорить о том, что на входе в любой из радиаторов сохраняется «температурный паритет». Если разница и есть, то она связана лишь с тем, что возможны незначительные потери температуры за счет теплоотдачи от самого тела трубы. Но этот момент существенным считать нельзя, тем более что трубы при скрытой их проводке очень часто заключаются в термоизоляцию.

Одним словом, труба подачи превращается в своеобразный коллектор, от которого уже идет раздача на приборы теплообмена. А вторая труба-коллектор отвечает за сбор и транспортировку в котельную остывшего теплоносителя. И никакой значимой зависимости функционирования любого из отдельно взятых радиаторов от работы других – не прослеживается.

Какие преимущества характерны для такой системы?

• Прежде всего, равномерное распределение температуры на входах в радиаторы позволяет очень гибко управлять системой отопления в целом. Для каждой из батарей может  быть выбран свой тепловой режим работы, например, установкой термостатических регуляторов – в зависимости от типа отапливаемого помещения и его реальной потребности в притоке тепла. Это никак не сказывается на работе других участков общего контура.

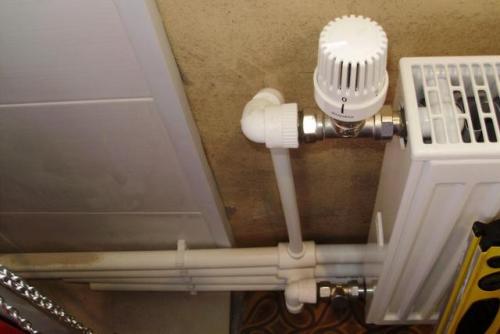

Осуществлять термостатическое регулирование на каждом из радиаторов при двухтрубной системе – значительно легче, и это никак не сказывается на режиме работы других батарей.

• В отличие от однотрубной системы, отмечаются минимальные потери давления в контуре. Этим достигается упрощение балансировки всех участков контура, появляется возможность использования не столь мощного, то есть менее дорогостоящего и более экономичного циркуляционного насоса.
• Нет никаких ограничений ни по длине контуров (в разумных пределах, естественно), ни по этажности здания, ни по сложности разводок. То есть систему можно вписать в частный дом любой планировки и площади.
• Любой из радиаторов при необходимости вывести из эксплуатации — отключить, если нет необходимости обогрева конкретного помещения, или даже демонтировать для проведения тех или иных профилактических или ремонтных работ. На общей работоспособности системы это никак не сказывается.

Как видно, уже перечисленных выше достоинств вполне достаточно, чтобы понять все выгоды установки именно двухтрубной системы отопления. Но, возможно, у нее есть серьезные недостатки ?

• Да, конечно, и к таковым в первую очередь можно отнести более высокую стоимость первоначальных вложений. Причина банальна, и кроется уже в самом названии – труб для такой системы потребуется гораздо больше.
• Второй недостаток неразрывно связан с первым — раз больше труб, значит, масштабнее и сложнее монтажные работы в период создания системы.

Правда, и здесь можно сделать оговорку. Дело в том, что специфика двухтрубной системы отопления нередко позволяет обойтись трубами небольшого диаметра. Так что суммарные затраты, по сравнению с однотрубной разводкой с такими же показателями тепловой отдачи, могут различаться все же не столь пугающе. И это – с получением целого комплекта явных преимуществ!

Еще одним недостатком можно считать более значительный объем теплоносителя, циркулирующего по трубам. Это, конечно, не имеет существенного значения, если в этом качестве применяется обычная вода. Но в том случае, когда систему предполагается заполнять специальным теплоносителем-антифризом, разница может почувствоваться. Впрочем, тоже не настоль существенно, чтобы из-за этого пренебрегать достоинствами двухтрубной системы.

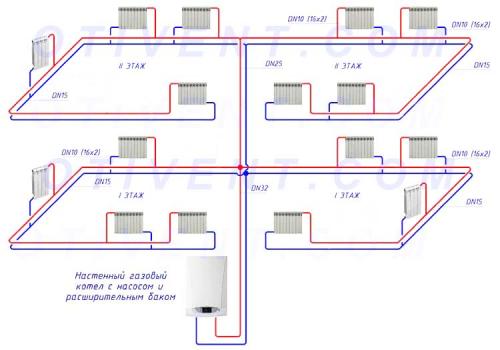

Двухтрубная система отопления с нижней разводкой. Тупиковые отопительные ветви

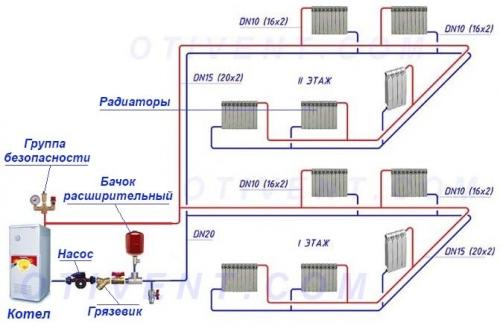

Двухтрубная закрытая система плечевого (тупикового) типа монтируется в большинстве загородных коттеджей и нередко применяется в новых многоквартирных домах. Как устроена схема:

1. Радиаторная сеть представляет собой одну или несколько двухтрубных ветвей. Теплоноситель направляется к приборам отопления по одной магистрали, а возвращается по второй.
2. Система работает с избыточным давлением 1—2.5 Бар, циркуляцию обеспечивает насос, установленный возле котла.
3. Расширение воды компенсирует бак мембранного типа, расположенный в котельной. Точка врезки – на трубопроводе перед циркуляционным насосом (если смотреть по течению жидкости).
4. Сброс воздуха из сети происходит через краны Маевского на батареях и автоматический клапан в составе группы безопасности отопительного агрегата. Там же находится манометр и предохранительный клапан.
5. Распространенный вариант разводки – нижняя горизонтальная, когда обе трубы проходят под радиаторами открытым способом.

Классическая тупиковая система с нижней разводкой. Но магистрали можно прокладывать и поверху – под потолком первого этажа

Замечание. При необходимости тупиковые магистрали без проблем прокладываются закрытым способом — в бороздах стяжки пола, за подвесными потолками либо внутри стен.

Если необходимо распределить теплоноситель на 2 крыла двухэтажного здания, производится разделение на 4 отдельных ветви (плеча), сходящихся к общему стояку. Примечательно, что протяженность линий и тепловая нагрузка на плечи вовсе не должна быть одинаковой. Количество батарей и трасса прокладки разрабатывается с учетом особенностей конкретного здания.

Ветви с разным числом радиаторов уравновешиваются путем балансировки – ограничения потока регулировочной арматурой. Вентили всегда ставятся на выходах батарей и при нужде – на плечо в целом. Как правильно сбалансировать контуры, читаем на другой странице нашего ресурса.

Источник: https://alyuminievye-batarei.aystroika.info/stati/shema-dvuhtrubnoy-tupikovoy-sistemy-otopleniya-chto-takoe-tupikovaya-sistema-otopleniya

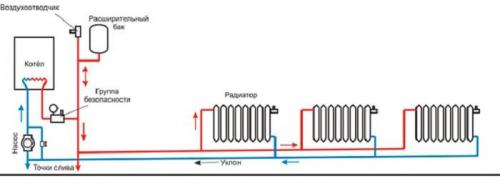

Двухтрубная система отопления на два крыла. Какую разводку отопительной сети выбрать?

В зависимости от расположения подающего трубопровода двухтрубное отопление классифицируется на две разновидности – с верхней и нижней разводкой.

Схема двухтрубной системы отопления с верхней разводкой предполагает монтаж расширительного бака и разводящей магистрали в наивысшей точке отопительного контура, над радиаторами. Такую укладку невозможно выполнить в одноэтажном здании с плоской крышей, поскольку для размещения коммуникаций потребуется утепленный чердак либо специально отведенная комнатка на втором этаже двухэтажного дома.

Система с нижней разводкой

Двухтрубная система отопления с нижней разводкой отличается от верхней тем, что разводящий трубопровод в ней расположен в подвальном помещении либо в подпольной нише, под радиаторами. Крайним контуром отопления является труба обратки, которая устанавливается на 20-30 см ниже, чем подающая линия.

Это более сложная конфигурация, требующая подключения верхней воздушной трубы, по которой будут выводится излишки воздуха из радиаторов. При отсутствии подвального помещения дополнительные проблемы могут возникнуть из-за необходимости установки котла ниже уровня радиаторов.

Система с верхней разводкой

Как нижняя, так и верхняя схема двухтрубной системы отопления могут выполняться в горизонтальной либо вертикальной конфигурации. Однако вертикальные сети, как правило, выполняются с нижней разводкой. При таком монтаже нет необходимости устанавливать мощный насос для принудительной циркуляции, поскольку из-за разницы между температурами в трубе обратки и подачи создается сильный перепад давления, увеличивающий скорость движения теплоносителя. Если же ввиду особенностей планировки здания такую укладку сделать невозможно, обустраивается магистраль с верхней разводкой.

Выбор диаметра труб и правила монтажа двухтрубной сети

Монтируя двухтрубное отопление крайне важно выбрать правильный диаметр труб, в противном случае вы можете получить неравномерный прогрев удаленных от котла радиаторов. У большей части котлов для бытовой эксплуатации диаметр подающего и обратного патрубка равен 25 либо 32 мм, что подходит для двухтрубной конфигурации

Если же вы имеете котел с патрубками 20 мм, лучше остановиться на однотрубной системе отопления.

Размерная сетка представленных на рынке полимерных труб состоит из диаметров 16, 20, 25 и 32 мм. Выполнять монтаж системы своими руками нужно с учетом ключевого правила: первая секция разводящей трубы должна соответствовать диаметру патрубков котла, а каждый последующий участок трубы после тройника ответвления на радиатор – на один типоразмер меньше.

Схема диаметров труб в двухконтурной системе

На практике это выглядит следующим образом – с котла выходит диаметр 32 мм, через тройник к нему трубой 16 мм подключен радиатор, далее после тройника диаметр подающей магистрали уменьшается до 25 мм, на следующем отводе к радиатору линии 16 мм после тройника диаметр уменьшается до 20 мм и так далее. Если же количество радиаторов больше, чем типоразмеров труб, необходимо разделять подающую магистраль на два плеча.

Выполняя монтаж системы своими руками придерживайтесь следующих рекомендаций:

• подающая и обратная магистраль должны располагаться параллельно друг другу;
• каждый отвод на радиатор необходимо оснастить запорным краном;
• распределительный бак, в случае его установки в чердачном помещении при монтаже сети с верхней разводкой, необходимо утеплять;
• крепление труб на стенах должно размещаться с шагом не более 60 см.

Обустраивая систему с принудительной циркуляцией важно правильно подобрать мощность циркуляционного насоса. Конкретный выбор делается исходя из размеров здания:

• для домов площадью до 250 м2 достаточно насоса мощностью 3.5 м3/час и напором в 0.4 МПа;
• 250-350 м2 – мощность от 4.5 м3/час, напор 0.6 МПа;
• свыше 350 м2 – мощность от 11 м3/час, напор от 0.8 МПа.

Несмотря на то, что двухтрубное отопление своими руками устанавливать сложнее, чем однотрубную сеть, такая система благодаря высокой надежности и КПД полностью оправдывает себя в процессе эксплуатации.

Двухтрубная система отопления частного дома своими руками. Двухтрубная система

Эта разновидность отличается наличием подающего и обратного контура. Двухтрубная система отопления частного дома из полипропилена своими руками монтируется при использовании большого количества трубопроводов, арматурных элементов. Приходится также применять много расходных материалов. Из-за этого на монтаж тратится больше времени. Приходится также увеличивать бюджет.

Пример схемы двухтрубной системы

Источник design-ceiling.ru

Несмотря на дороговизну, у двухтрубного теплового контура имеется ряд существенных преимуществ:

• небольшие потери давления;
• равномерный прогрев здания;
• возможность ремонта отдельного отопительного прибора без отключения других радиаторов;
• регулировка температуры каждой из подключенных батарей;
• возможность подсоединения отопительных приборов с боковым или нижним подключением;
• маленькая вероятность разморозки.

Часто выполняется именно монтаж двухтрубного тупикового отопления в частном доме своими руками из полипропилена, схема которого подразумевает движение теплоносителя в противоположных направлениях по подаче и обратке. При этом существует вертикальный и горизонтальный вариант данного теплового контура.

В первом случае отопительные приборы подключаются к стояку. Из-за этого циркуляционные кольца имеют разную длину. Поэтому происходит неравномерное перемещение нагретой воды. Этот вариант реализуется в домах с двумя или тремя этажами.

Горизонтальная тупиковая схема с нижней разводкой проще монтируется. Это классический вариант. Ее реализуют в домах с одним этажом и небольшой площадью.

Пример тупиковой и попутной схемы отопления

Источник makipa.ru

Разновидностью двухтрубной системы является коллекторное отопление с гребенками на подаче и обратке. Отличительная черта такой схемы – отдельное подключение всех радиаторов. Другими словами, к каждому отопительному прибору прокладывается свой подающий и обратный трубопровод. Для раздачи и сбора теплоносителя используются именно коллекторы. На число подключаемых к гребенкам контуров влияет количество батарей в доме.

Двухтрубная система отопления и однотрубная. Однотрубная или двухтрубная система отопления: плюсы и минусы, разница и выбор для частного дома

При проектировании системы отопления встает вопрос «Какую систему отопления будем делать? Однотрубную или двухтрубную?».

В этой статье мы разберемся, что это за системы и в чем их отличие. Для того чтобы все стало понятно, начнем с определений.

Отличия однотрубных и двухтрубных систем отопления

• Однотрубная  — (сокращенно ОСО) это система, в которой все приборы отопления ( радиаторы , конвекторы и так далее сокращенно обозначим их ПО) соединяются с котлом последовательно при помощи одной трубы.
• Двухтрубная  — (сокращенно ДСО) это система, в которой к каждому ПО подводится две трубы. По одной из них теплоноситель подается от котла в ПО (она называется подача), а по другой остывший теплоноситель отводится обратно к котлу (она называется «обратка»).

Для полноты описания добавим еще два определения.

Согласно этим определениям есть деление по принципу прокладки подводящей магистрали:

• С верхней разводкой — горячий теплоноситель сначала подается от котла в самую верхнюю точку системы, а оттуда теплоноситель подается к ПО.
• С нижней разводкой — горячий теплоноситель сначала отводится горизонтально от котла, а потом поднимается вверх по стоякам к ПО.

Однотрубная система отопления частного дома

Как описывалось выше, в ОСО все приборы отопления соединены последовательно.

Проходя через них, теплоноситель будет остывать, поэтому чем «ближе» радиатор к котлу, тем он будет горячее.

Этот факт необходимо учитывать при расчете количества секций радиаторов отопления.

Чем «дальше» от котла будет находиться радиатор, тем ниже в нем будет температура теплоносителя и тем большее количество секций понадобится на обогрев.

Нижняя разводка возможна только для домов с одним этажом и принудительной циркуляцией в системе.

При двух и более этажах уже нужна верхняя разводка труб.

Существуют два вида ОСО:

1. ОСО, в которой приборы отопления устанавливаются на «байпас» (обходную перемычку).
2. Проточная ОСО  — все приборы соединены последовательно без  перемычек.

Второй вид непопулярен из-за трудности регулирования температуры в радиаторах, которая вызвана тем, что невозможно использовать специальную арматуру (терморегулирующие вентиля).

Так как при закрытии или уменьшении расхода через один радиатор, уменьшается расход через весь стояк.

Главное преимущество ОСО — меньшая стоимость комплектующих и более простой монтаж.

Наиболее популярным вариантом однотрубной системы является «ленинградка».

Однотрубная система отопления Ленинградка схема

Однотрубная система отопления «Ленинградка»

По легенде, эта система получила свое название от города, где впервые была применена.

Но достоверно это подтвердить конечно же нельзя, да и не особо хочется.

Итак, «ленинградка» — это однотрубная система отопления, в которой ПО устанавливаются на «байпас».

Это позволяет регулировать температуру отдельных радиаторов или конвекторов или вообще их отключать, если есть такая необходимость.

Все достоинства и недостатки однотрубной системы присущи для «ленинградки», поэтому для дальних радиаторов необходимо увеличивать количество секций.

Возможны различные варианты разводки труб:

• Горизонтальная — труба лежит в горизонтальной плоскости и на нее уже установлены радиаторы.
• Вертикальная — труба идет вертикально через этажи и к ней подсоединяются радиаторы.

ОСО типа «ленинградка» лучше всего применять для небольших частных домов, где количество этажей не превышает два.

Для больших коттеджей с протяженными системами отопления такая «ленинградка» не подойдет.

Система отопления Ленинградка схема

Двухтрубная система отопления частного дома

Главным достоинством ДСО является то, что ко всем ПО теплоноситель приходит одинаково горячим.

Это позволяет не увеличивать количество секций на «дальних» радиаторах.

То есть происходит наиболее эффективное использование отопительных приборов.

Наличие двух отдельных труб для подачи и «обратки» делает монтаж такой системы более дорогим.

Для такого рода систем возможна как верхняя так и нижняя разводка труб и горизонтальная или вертикальная прокладка трубопроводов.

Кроме того, ДСО могут отличаться по направлению потока теплоносителя:

• Тупиковые системы — вода в подающей и обратной трубе течет в разные стороны.
• Проточные системы — вода в подающей и обратной трубе течет в одну сторону.

Двухтрубная система отопления схема

Применять двухтрубную систему можно для домов любой площади, но больше всего она годится для больших коттеджей.

Её применение позволит менять расход отдельных радиаторов, не влияя при этом на все остальные.
