Двухтрубная система отопления двухэтажного дома схема. Верхний и нижний розливы
В зависимости от расположения розлива подачи выделяют схемы с нижним и верхнем розливами.
- В первом случае и подающая, и обратная нитки контура расположены в подвале и соединяются парными стояками. Те, в свою очередь, соединяются между собой перемычками, расположенными в комнатах верхнего этажа или на чердаке;

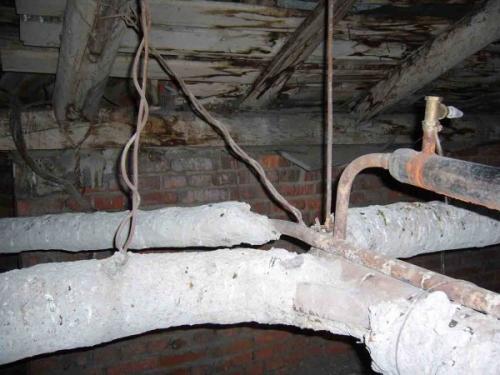

Нижний розлив: подача и обратка проходят по подвалу и соединяются парными стояками.
Выносить перемычки на холодный чердак — не очень хорошая идея. При остановке контура в холода вода зависает в стояках, и трубы на чердаке оказываются прихваченными льдом уже через час после отключения отопления.
- Во втором случае подача разведена по чердаку, а обратка — по подвалу. Такая схема сильно упрощает сброс и запуск системы: при сбросе достаточно открыть сбросник на расширительном баке, расположенном в верхней точке розлива подачи, и вся зависшая в трубах вода сольется вниз; при запуске воздух стравливается не на каждой перемычке между стояками , а только на пресловутом сброснике в расширительном бачке.
Для запуска контура достаточно стравить воздух через кран на расширительном бачке.
На мой взгляд, именно верхний розлив наиболее удобен в плане эксплуатации . В домах с верхним расположением подачи на моей памяти ни разу не было серьезных аварий, связанных с разморозкой отопления, в то время как в домах с нижним розливом радиаторы и подводки в подъездах приходилось отогревать каждую зиму.
Схемы разводки отопления при верхнем розливе.
Двухтрубная система отопления двухэтажного дома: схема с верхним и нижним розливами
В зависимости от расположения розлива подачи выделяют схемы с нижним и верхним розливами.
Нижний розлив
Подача и обратка проходят по подвалу и соединяются парными стояками.
Выносить перемычки на холодный чердак — не очень хорошая идея. При остановке контура в холода вода зависает в стояках, и трубы на чердаке оказываются прихваченными льдом уже через час после отключения отопления.
Для запуска контура достаточно стравить воздух через кран на расширительном бачке.
Верхний розлив
На мой взгляд, именно верхний розлив наиболее удобен в плане эксплуатации.
В домах с верхним расположением подачи на моей памяти ни разу не было серьезных аварий, связанных с разморозкой отопления, в то время как в домах с нижним розливом радиаторы и подводки в подъездах приходилось отогревать каждую зиму.
Схемы разводки отопления при верхнем розливе
...
Какую систему отопления выбрать для двухэтажного дома. Система отопления двухэтажного дома
Для комфорта жильцов необходима эффективная работоспособная система отопления. Теплоснабжение должно выполнять обогрев помещений при любых погодных условиях. При проектировании должна быть рассчитана каждая схема системы отопления двухэтажного частного дома и принимают наиболее выгодный вариант для каждого конкретного случая.
Важно! Система отопления должна быть не только качественной. Правильное проектирование позволяет сокращать расходы на потребленное тепло до 40%. На этапе проектирования следует учитывать стоимость монтажных работ, обслуживания, применения котла, который работает на разных видах топлива и др.
Качественно выполненные системы отопления способны проработать с высоким КПД несколько десятков лет без ремонтов и дополнительного обслуживания.
Важно! Правильный проект и монтаж отопления обеспечит комфортный температурный уровень в любом доме.
Что необходимо учитывать при выборе отопительной системы
Кроме климатических условий при выборе схемы и системы необходимо учесть:
- наличие и тип материала, из которого изготовлены внешние стены, наличие изоляции;
- вид и качество остекления, количество окон;
- площадь и объем отапливаемых помещений.
Показатели температуры качественного отопления:
- Для жилых комнат +22°С.
- Ванных комнат +24°С.
- Для теплоносителя в пределах +60..80°С при наличии радиаторов.
- При отоплении теплыми полами показатель равен +30..35°С.

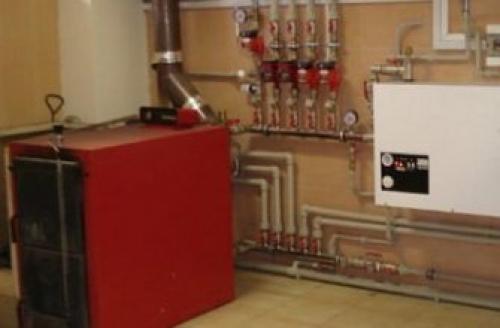

Основные узлы системы отопления
Котел, в котором происходит нагрев теплоносителя. Располагается ниже уровня радиатора и трубопроводов. После определения оптимального месторасположения котла необходимо наметить место установки радиаторов, прокладки трубопроводов и источника подачи воды в систему.
Трубопровод. Могут быть применяться стальные и пластиковые трубы.
Металлические трубы характеризуются высокой теплопроводностью, высокой стойкостью к механическим воздействиям. К недостаткам относят подверженность коррозии.
Поливинилхлоридные трубопроводы имеют ряд преимуществ: малый вес, быстрый монтаж, длительный срок эксплуатации, устойчивость к коррозии. За счет низкой температуры уменьшаются тепловые потери в трубопроводах.
Важно! Антифриз нельзя использовать в качестве теплоносителя в трубах из металла.
Радиаторы – для осуществления теплоотдачи. Применяются из разных материалов:
- чугунные;
- алюминиевые;
- биметаллические.
Алюминиевые рассчитаны на давление до 18 атмосфер. Главным преимуществом является высокая теплоотдача. Не рекомендован слив теплоносителя из сети на долгое время из-за подверженности материала коррозии.

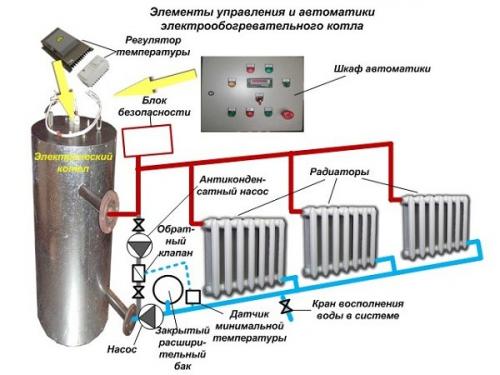

Элементы управления системой отопления
Биметаллические. Применяют при повышенных напорах до 40 атмосфер. Характеризуются высокой теплоотдачей и прочностью.
Стальные. Рассчитаны на работу при давлении до 8 атмосфер. Как и алюминиевые, подвержены коррозии.

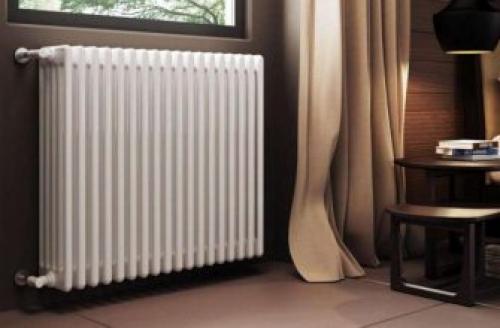

Чугунные — классический тип радиаторов. Имеют высокий коэффициент теплоотдачи. Преимущества: медленное остывание, устойчивость к коррозии.
А также другие узлы системы:
- Циркуляционный насос (в случае искусственной циркуляции) для принудительной подачи воды в систему.
- Расширительный бак – для отвода избыточного давления теплоносителя.
- Термостатический и предохранительный клапан.
- Запорная арматура.
- Приборы КИПиА.
Выбор отопительной системы
По типу теплоносителя для двухэтажных домов отопление выделяют:
- Воздушное. В качестве источника тепла выступает газовая печь.
Главным недостатком является постоянное падение уровня кислорода в комнатах. Данный тип применяется в двухэтажных домах без постоянного проживания людей - Комбинированное.
- Паровое. Теплоносителем является водяной пар. Из-за сложности внедрения практически не используется.
- Водяное. Наиболее целесообразный тип отопительной системы, теплоносителем в которой является подогретая вода.
Выделяют несколько схем: с искусственной и естественной циркуляцией. Типы рассмотрены ниже.
Однотрубная
Данная схема устроена так, что подача воды в радиаторы осуществляется последовательно от блока к блоку.
Преимущества:
- Низкая стоимость материалов и монтажных работ.
- Долговечность.
- Простота установки.
Недостатки:
- Невозможность проводить ремонты отдельных элементов без отключения всей системы.
- Невозможность регулировки параметров сети.
Схема вертикальной разводки однотрубной системы отопления

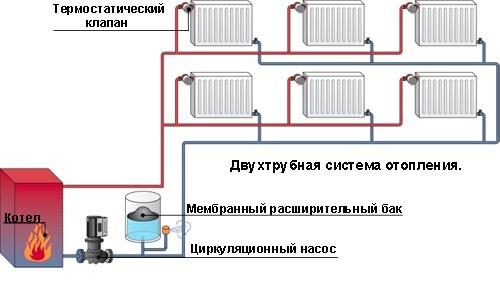

Двухтрубная
Считается более универсальной. Устройство предполагает два контура: прямой (подачи) и обратный (возврат теплоносителя к котлу).
К каждому блоку радиаторов подходит 2 трубы: по одной поступает вода, по другой – отводится.
Для двухэтажных домов рекомендовано контур подачи присоединять в верхней точке, а обратку – в нижней – для обеспечения оптимального напора в трубопроводе.
Трубы монтируются, как правило, в стены для того, чтобы не испортить внешний вид комнаты.
Преимущества:
- Высокий КПД.
- Возможность регулировки параметров за счет вентилей, установленных на радиаторах. При необходимости можно исключить элемент из системы или снизить подачу теплоносителя на него.
- Возможность ремонта каждого узла без негативного влияния на остальные элементы отопления.
Недостатки:
- Высокая стоимость материалов.
Системы отопления двухэтажного дома. Вертикальная и горизонтальная разводка
Двухтрубная вертикальная система (с одновременно нижним и верхним способом подачи) требует проведения постоянной балансировки. При выполнении условий наладки обладает гидравлической и температурной стабильностью при выполнении условий наладки.

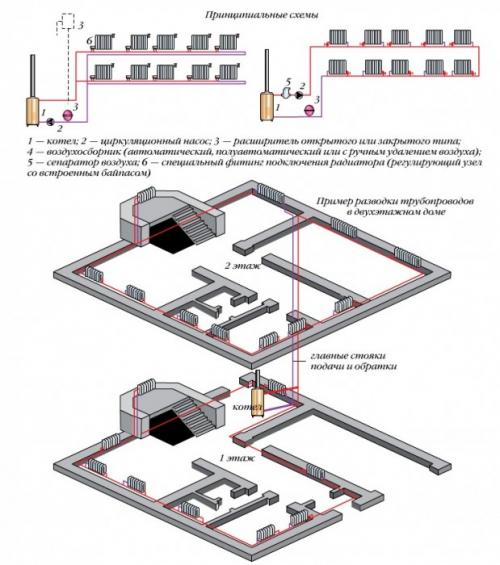

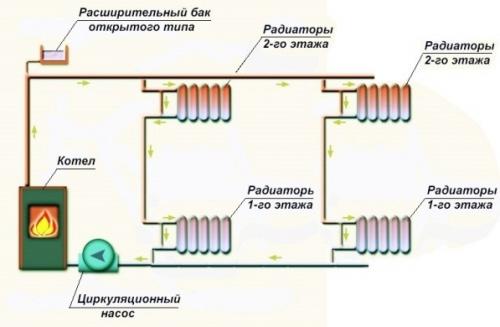

Схема вертикальной разводки системы отопления двухэтажного частного дома, пример:
Основой горизонтальной двухтрубной системы отопления двухэтажного дома является коллекторное подключение радиаторов отопления. Гребенка располагается в специальном шкафу заводского изготовления. Полипропиленовые элементы системы укомплектовываются производителем.
Таким образом, по мнению консультантов santehnikportal.ru наиболее эффективная схема отопления двухэтажного дома с принудительной циркуляцией – это двухтрубная разводка с жидким теплоносителем, оборудованная газовым или электрическим котлом и циркуляционным насосом.
Комбинированные системы более результативные, подбор источников тепла зависит от этажности и самой конструкции строения. В любом случае, чтобы составить индивидуальную схему рекомендуется проконсультироваться со специалистом, и сделать окончательный выбор, основываясь на личных предпочтениях. Цена на его услуги не так высока, зато польза бесценна.

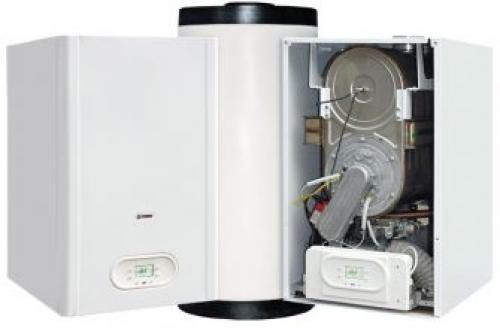

Отопление двухэтажного дома двухконтурным котлом. Почему стоит выбрать двухконтурный котёл

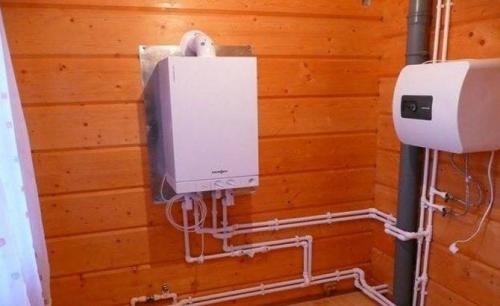

Отопление двухэтажного дома двухконтурным котлом может стать вполне выгодным вариантом, если правильно подобрать оборудование по мощности и прочим техническим параметрам. От одноконтурного котла такой вариант отличается наличием дополнительного теплообменника, который работает на нагрев воды, а не на отопление. Двухконтурный котёл имеет несколько важных преимуществ:
- Максимальная комплектность. По сути, такой котёл представляет собой мини-котельную, и к нему ничего не придётся докупать: современные аппараты уже снабжены расширительным баком нужного объёма, клапанами, арматурой и т. д. Такое устройство только нужно подключить к системе подачи газа и водоснабжения, а также к смонтированному дымоходу.
- Экономическая выгода. Не придётся постоянно поддерживать высокую температуру воды в бойлере и тратить на это топливо: горячей вода становится именно тогда, когда это нужно.
- Компактные удобные размеры. Двухконтурный котёл может стать идеальным решением для небольших домиков, ему намного проще найти подходящее место и возможность для подключения. Одноконтурной системе с бойлером желательно выделять особое помещение, оборудованное по всем требованиям пожарной безопасности.
Двухконтурный котёл – возможность оборудовать в своём доме независимый надёжный обогрев и при этом обеспечить всей семье необходимый уровень удобств. При этом по стоимости он обойдётся дешевле, чем покупка всего необходимого оборудования по отдельности и профессиональная установка. Это сделает покупку не только надёжной, но и выгодной.
Двухтрубная система отопления двухэтажного дома своими руками. Горизонтальные системы
Это замкнутая двухтрубная система, в которой вместо вертикальных стояков проложены горизонтальные ветви, а к ним присоединяется определенное число отопительных приборов. Как и в предыдущем случае, ветви могут иметь верхнюю, нижнюю и комбинированную разводку, только теперь это происходит в пределах одного этажа, как показано на схемах:

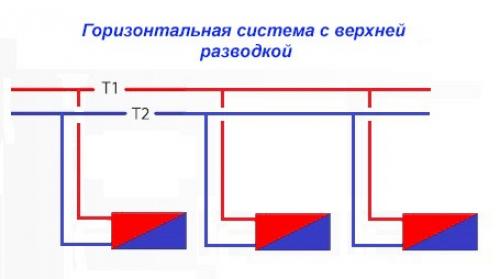

Как видно на рисунке, система с верхней разводкой требует прокладки труб под потолком помещений либо на чердаке и в интерьер будет вписываться с трудом, не говоря уже о расходе материалов. По этим причинам схема применяется нечасто, например, для обогрева подвальных помещений либо в случае, когда котельная находится на кровле здания. Но если правильно подобран циркуляционный насос и произведена настройка системы, то и с крышной котельной трубы лучше пустить понизу, с этим согласится любой домовладелец.

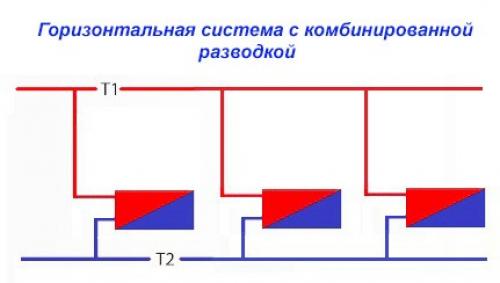

Комбинированная разводка незаменима тогда, когда нужно смонтировать двухтрубную гравитационную систему, где теплоноситель движется естественным образом за счет конвекции. Подобные схемы до сих пор актуальны в районах с ненадежным электроснабжением и в домах малой площади и этажности. Ее недостатки в том, что через все комнаты проходит множество труб большого диаметра, спрятать их весьма затруднительно. Плюс высокая материалоемкость проекта.

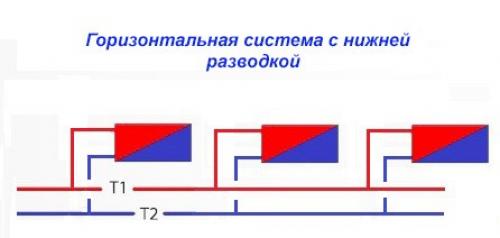

Ну и наконец, горизонтальная система с нижней разводкой. Неслучайно она наиболее популярна, ведь схема сочетает в себе массу достоинств и почти не имеет недостатков. Подводки к радиаторам короткие, трубы всегда можно спрятать за декоративным экраном или замонолитить в стяжку пола. При этом расход материалов приемлем, а с точки зрения эффективности работы трудно подыскать вариант лучше. Особенно когда применяется более совершенная попутная система, продемонстрированная ниже на схеме:
Ее главное преимущество заключается в том, что вода в подающем и обратном трубопроводе проходит одинаковое расстояние и течет в одном направлении. Поэтому гидравлически это самая стабильная и надежная схема при условии, что все расчеты проведены правильно и учтены особенности монтажа. Кстати говоря, нюансы систем с попутным движением теплоносителя состоят в сложности устройства кольцевых контуров. Зачастую трубами надо пересекать дверные проемы и другие препятствия, из-за чего стоимость проекта может вырасти.
Вывод. Для частного дома оптимальным вариантом является двухтрубная горизонтальная система отопления с нижней разводкой, но только совместно с искусственной циркуляцией теплоносителя. Если же требуется обеспечить энергонезависимую работу теплового оборудования и сетей, то рекомендуется взять одну из комбинированных самотечных систем – горизонтальную или вертикальную. Последняя будет уместна в доме с двумя этажами.
Однотрубная система отопления двухэтажного дома. Принцип работы однотрубной системы отопления в двухэтажных домах
Однотрубная система отопления двухэтажного дома предполагает естественную циркуляцию воды, однако циркуляционный насос отсутствует. На второй этаж горячая вода подается по стояку, потом попадает в нагревательные приборы и перемещается уже по передающим стоякам. В этих стояках теплоноситель охлаждается. Первый этап предполагает установку без наличия байпасов. Такие компоненты, как байпасы, нужны больше всего во время различных ремонтных процедур.

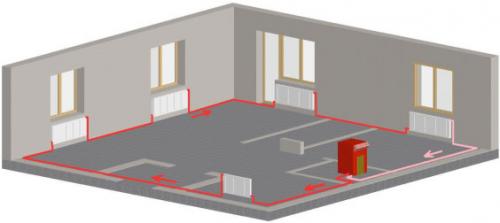

Разводка однотрубного отопления в двухэтажном доме
Если происходит естественная циркуляция теплоносителя (без участия насоса), то перемещение имеет место благодаря тому, что изменяется плотность холодной и горячей воды. Наиболее серьезный недостаток заключается в установке труб большого диаметра вместе с разводкой магистралей находящихся под уклоном. Это выглядит очень неэстетично и может испортить весь интерьер. Наилучшим вариантом будет независимость от электросети.
Если сравнивать однотрубное отопление двухэтажного дома с двухтрубным, то первое обладает многими преимуществами. В первую очередь, посредством однотрубной системы можно охватить весь внутренний периметр дома и внешние стены посредством одного кольца замкнутого типа. Это можно сделать независимо от того, какая планировка в помещении.
Однотрубное отопление в частном доме

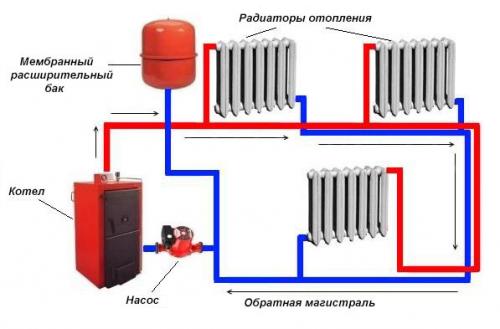

Суть такой системы заключается в том, что от котла идет только одна труба для подачи тепла. Эта труба проходит по всему периметру здания и поворачивает в ту сторону, где у котла находится обратка. Если есть необходимость, к трубе подачи можно подключить радиаторы отопления или отвести трубы с системой под названием «теплый пол». Для того чтобы произвести установку циркуляционного насоса или полотенцесушителя, не нужно много усилий.

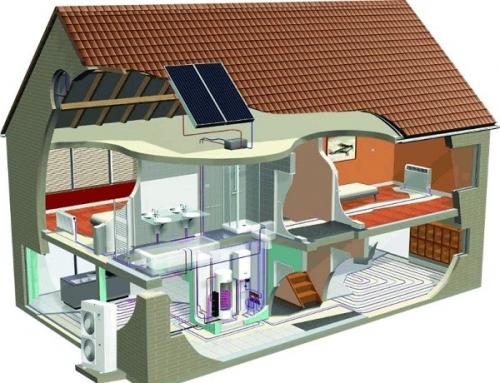

Схема отопления двухэтажного дома с теплым полом. Схемы отопления с теплым полом и радиаторами в частном доме
Ассортимент отопительных систем, для создания благоприятного микроклимата в доме, в настоящее время огромен.
Раньше для обогрева помещений использовались в основном. Но сейчас, большинство владельцев частных строений отдают предпочтение тёплым полам. Однако, применение только ТП не всегда позволяет создать в квартире комфортные условия. Поэтому, для частных домов профессионалы все больше стали рекомендовать комбинированную схему отопления — с радиаторами и тёплым полом.
Наша статья будет полезна тем, кто строит свой дом, и планирует обустроить комбинированную модель отопления.
Вы узнаете, как совместить радиаторное отопление и тёплые полы, какими плюсами обладает данная схема в сравнении с обычными радиаторами, как сделать проект с учётом произведённых расчётов и осуществить монтаж самостоятельно.
Предлагаем ознакомиться с статьей —, критерии выбора и ТОП фирм производителей.
Нормы и ограничения
Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:
- для спальни, кухни, гостиной — +26;
- для ванны, туалета, прихожей— +31.
По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.
Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.
Особенности комбинированной системы
В комбинированную систему отопления входят радиаторы, которые являются высокотемпературными источниками, и низкотемпературные — тёплые полы.
Подсоединять водяной пол в смешанной схеме возможно двумя способами:
- К имеющемуся нагревательному котлу — такой способ уменьшает стоимость оборудования и время монтажа. Недостаток этой конструкции — невозможность работать автономно. При этом увеличивается расход энергии, и снижается эффективность пола.
- Путём установки отдельного котельного оборудования для пола — это существенно увеличивает расходы при монтаже. Однако такая система имеет преимущество — автономность, её работа не зависит от батарей. Это удобно, когда радиаторный обогрев уже не функционирует.
Есть несколько рекомендаций, которые надо учитывать, решив создавать в частном доме совместное отопление:
- Устанавливать температурные режимы отдельно для батарей и тёплого пола. Так как в батареях нагрев воды на подаче и на выходе составляет около 70 и 55 градусов соответственно, а для греющих полов требуется — 40 и 30, то котлы с этой задачей самостоятельно справится не способны.
- Применять специальные комплектующие для настройки нагрева. Насосно-смесительные узлы, запорную арматуру — они сократят затраты, и позволят грамотно произвести соединение системы с ёмкостью, в которой нагревается вода.
- Осуществлять настройку комбинированной системы с использованием специальных и правильно установленных технических средств. Например, смесительный узел с термостатической головкой, его функция — регулировка уровня нагрева жидкости, термостат — отвечает за управление степенью обогрева каждой комнаты в отдельности.
При укладке водяного пола, нет смысла ограничиваться только ванной и туалетом. Лучше разместить такую систему по возможности везде, так как увеличение её площади, существенно не сказывается на монтажных и эксплуатационных затратах.
Ведь в любом случаи понадобится установка смесительного узла и устройства, которое обеспечит циркуляцию жидкости. А какой будет коллекторная группа — однотрубной, двухтрубной или больше — не важно.
Расходы на стяжку так же не изменяться, даже если пол монтируется лишь в одной части комнаты, бетонный раствор придётся заливать по всей площади.
Насосно-смесительный узел
Сооружать систему отопления по комбинированной схеме в частном доме можно с применением насосно-смесительного узла. Конструкция с ним наиболее эффективна, но обойдётся дороже, в сравнении с использованием 3-х ходового клапана, хотя принцип функционирования такой же.
Охлаждённая вода из обратной трубы разбавляет горячий теплоноситель, а наличие балансировочных кранов позволяет делать это в требуемых пропорциях.
