Как добавить секции на алюминиевые радиаторы

Как добавить секции на алюминиевые радиаторы

При установке алюминиевых радиаторов очень важно правильно рассчитать необходимое количество секций, поскольку от этого будет зависеть температура в помещении в зимнее время. Если этого не сделать, то придется наращивать дополнительные.

Инструкция

1

Произведите расчеты, которые должны исходить из следующего: при высоте потолка 2,6 м на обогрев одного квадратного метра жилого помещения необходимо две секции радиатора. Однако специалисты настоятельно советуют установить радиаторы с «запасом» секций. Гораздо проще убавить тепло, чем компенсировать его нехватку дополнительными источниками.

2

Помните: не на все типы алюминиевых радиаторов можно поставить дополнительные секции. К ним относятся модели, изготовленные методом экструдирования (выдавливания). Детали в нем соединяются между собой в единую конструкцию прессованием, поэтому ее уже невозможно нарастить. В этом случае недостаток секций придется восполнять установкой дополнительного радиатора, если для него осталось место.

3

Имейте ввиду, что по секционному принципу созданы биметаллические радиаторы отопления, изготовленные из низкоуглеродистой стали и покрытые сверху высококачественным алюминиевым сплавом. Все секции соединены между собой радиаторными ниппелями, а герметичность конструкции обеспечивают специальные кольцевые прокладки.

4

Перед началом сборки убедитесь, что все приготовленные комплектующие предназначены именно для этой модели радиатора. Для того чтобы нарастить дополнительную секцию на радиатор, вначале отсоедините подводящие трубы отопления и выверните торцевые радиаторные пробки с нужной вам стороны вверху и внизу.

5

Затем точно совместите дополнительное звено с радиатором, установите кольцевые прокладки из термостойкой резины и с помощью специального ключа начинайте осторожно ввинчивать радиаторный ниппель в алюминиевый коллектор. Глубина захвата должна составлять минимум четыре витка резьбы.

6

Убедившись в прочности конструкции, можете приступать к стыковке следующей секции. По окончании сборки поставьте на место радиаторные пробки и подсоедините, правда, уже со смещением, подводящие трубы отопления.

Как поменять секцию алюминиевой батареи. Пошаговая инструкция по замене радиаторов отопления различного подключения

Радиаторы – ответственный и аварийно-опасный элемент системы обогрева. Сигналы для незамедлительной замены батарей отопления:

• протечки в местах соединения секций или любом месте корпуса;
• появление трещин на лакокрасочном слое, свидетельствующих о начале разрушения радиатора;
• неравномерный прогрев поверхности конвектора, устранить который не помогло.

Часто батареи меняют при покупке нового жилья и проведении капитального ремонта.

В каждом случае алгоритм работы может различаться. На это влияет: вид и материал подводящих труб; время года; наличие или отсутствие отсекающих кранов; схема разводки.

Что предстоит сделать

В упрощённом виде порядок работы по замене сводится к шести этапам:

1. Опустошение системы отопления.
2. Демонтаж старой батарей.
3. Подготовка труб к подключению нового радиатора — нарезка новой или прогон старой резьбы.
4. Монтаж отсекающих кранов.
5. Подключение батареи и проверка герметичности соединений.
6. Запуск радиатора в эксплуатацию: спуск воздуха, регулировка термостата.

Минимальное время и трудозатраты потребует замена радиаторов отопления, оснащённых кранами, перекрывающими входящий и исходящий поток теплоносителя (см. фото ниже).

В этом случае работу можно провести без спуска воды из системы отопления. Секция радиатора рассчитана на 200–400 мл теплоносителя и его легко слить в подставленную ёмкость.

В какое время года лучше менять батареи

Замена батареи может занимать от 10 минут до 3-4 часов.

В частном доме, если всё подготовлено, а материал закуплен, время года можно не учитывать. Отключение отопления на 1-2 часа даже в сильный мороз не сильно скажется на комфорте.

В многоквартирном доме для замены радиатора без отсекающих кранов выбирают позднюю весну или раннюю осень. В отопительный сезон отключают весь стояк. На это неохотно идут управляющие компании, так как даже на непродолжительное отключение последует жалоба жильцов подъезда, особо принципиальные могут потребовать перерасчёта.

Кроме того, после возобновления подачи тепла (заполнения системы) есть вероятность гидроудара, что может привести к аварии в любой квартире и затоплению соседей, за что также будет отвечать УК. В рабочее время некоторые квартиры остаются без присмотра, что может привести к неприятным последствиям, так как своевременно узнать о протечке невозможно.

В летний период коммунальные службы проводят профилактические работы в том числе опрессовку системы, что может затруднить процесс замены, так как подача теплоносителя может быть осуществлена неожиданно и во время, когда жильцы отсутствуют. Лето – период отпусков и цена на замену батарей в это время может быть выше.

Вывод: в частном доме работы проводят по мере необходимости, в многоквартирном — в мае–июне или августе–сентябре. Отсекающие краны позволяют работать в любое время.

Подготовительные работы

Любую работу желательно провести в кратчайшие сроки, а это возможно только в случае правильной подготовки.

В случае замены батареи заранее:

• согласовывают дату работы с мастерами и управляющей компанией;
• покупают радиаторы, подходящие по конструкции;
• готовят инструменты и расходные материалы: сгоны, фитинги, краны, терморегуляторы, рабочий инструмент.

Важно правильно подобрать комплектующие для предстоящих условий эксплуатации.

Выбор радиаторов

Типичная система отопления частного дома рассчитана на максимальное давление в 3 атм и редко более.

Регулируемый пружинный предохранительный клапан. Наиболее часто используется в системах индивидуального отопления.

При превышении сработает защитный клапан (на крышке видна надпись 3 бар). Исходя из этого, для индивидуальных систем подойдут практически любые из имеющихся в продаже радиаторов.

Для многоквартирных домов до 6-7 этажей можно выбирать стальные, биметаллические или чугунные радиаторы. Алюминиевые изделия не подойдут даже для 5-этажек – теплоноситель в централизованных сетях не подходит для таких приборов. В домах выше 9 этажей где давление в системе гораздо выше, нельзя использовать алюминиевые, чугунные и некоторые виды стальных конвекторов, лучше выбрать биметаллические радиаторы.

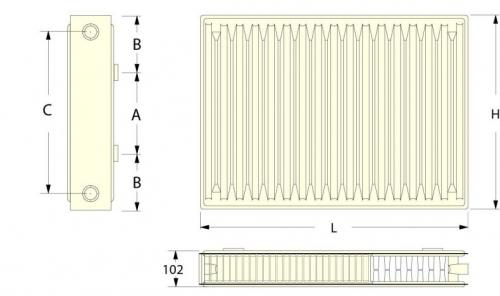

Межосевое расстояние радиаторов отопления.

Межосевое расстояние учитывают при диагональной схеме подключения, в этом случае не придётся подгонять имеющиеся трубы.

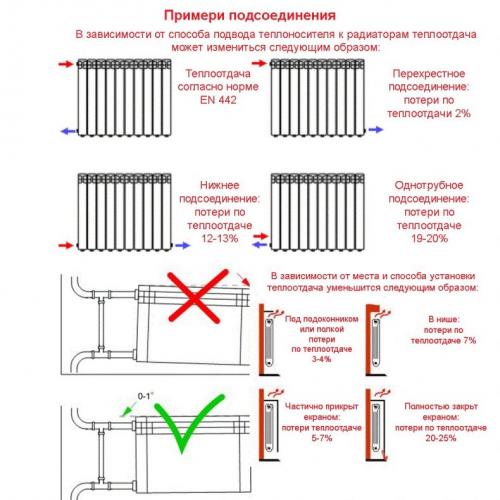

Наиболее эффективное – диагональное подключение.

Пример диагонального подключения радиатора отопления.

В разводке многоквартирных домов межосевое расстояние обычно равно 300, 350 или 500 мм. Исходя из этого, приобретают радиаторы.

В любом другом случае обращают внимание на размеры старого и нового радиаторов, чтобы была возможность подвести трубы к нужным местам.

Необходимый инструментарий и расходный материал

Набор приспособлений для проведения работы зависит от способа подключения, вида старых и новых конвекторов.

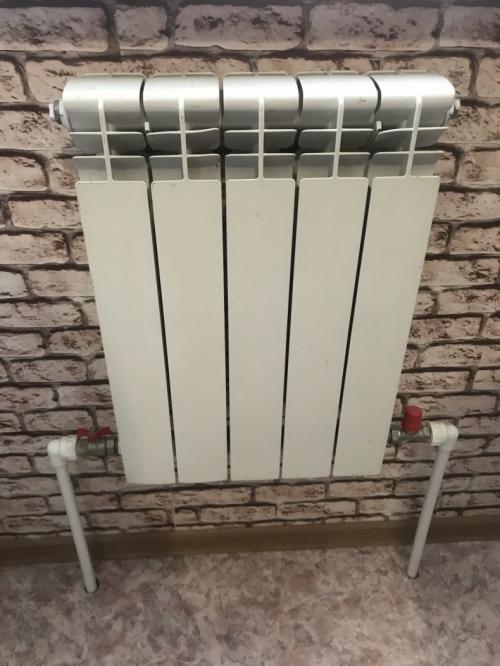

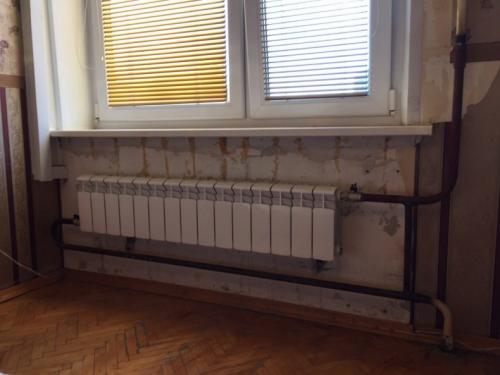

Как добавить секции на биметаллические радиаторы. Наращивание радиаторов —, как добавить секции к биметаллической батарее? Подготовка материалов, соединение, наращивание

Бывают такие ситуации, когда система отопления перестаёт работать эффективно, другими словами начинает плохо справляться со своей основной функцией — обогревом помещения.

В то же время происходит быстрое остывании батарей. Лучшим решением такой проблемы является наращивание радиаторов отопления дополнительными секциями.

Зачем наращивать радиаторы отопления

Чаще всего недостаточный обогрев помещения происходит в результате ошибочного расчёта должного количества секций в радиаторах. Если они в меньшем количестве, чем должно быть, источники тепла просто будут не в состоянии обеспечить помещение нужной температурой.

В основном подобная ситуация случаются из-за попытки сэкономить финансовые средства, установив батареи с наименьшим количеством секций, чего часто недостаточно для эффективного сохранения тепла и обогрева той или иной площади в течение длительного срока эксплуатации.

Подключение дополнительных секций (пошагово)

Избавить себя от трудоёмкой процедуры реставрации, прочистки и других подобных работ со всей системой отопления, можно просто снабдив радиаторы дополнительными секциями.

Такая работа будет сравнительно легче и менее затратной, поэтому её часто производят владельцы жилья своими руками. Нужно лишь знать, как правильно выполнить поставленную задачу, для этого стоит внимательно ознакомиться с технологией по наращиванию отопительных радиаторов.

Так будет больше уверенности в конечном результате, а весь процесс пройдёт быстро и качественно.

Также необходимо знать, что, что наибольшее количество секций в батареи не должно быть более шестнадцати штук. В ином случае, придётся разделить радиатор на две части.

Материалы и инструменты

Прежде чем начинать наращивать батареи секциями, необходимо подготовить инструменты и материалы без которых нельзя будет обойтись:

• Необходимое количество секций;
• Газовый ключ;
• Ключ для соединений/отсоединения секций;
• Ниппели для отопительной системы (соединительные меж секционные фитинги);
• Наждачная бумага;
• Уплотнители для установки между секциями;
• Боковые заглушки с разносторонними резьбами;
• Прокладки под заглушки.

Подготовка

Перед самим процессом наращивания, батарею надо снять и произвести должную подготовку.

Подготовительные работы заключаются в следующем:

• Очистке отопительного прибора от загрязнений и ржавчины;
• Проверке целостности резьбовых отверстий и наличия на них инородных образований в виде наростов, которые за эксплуатационный срок возникают из-за жёсткой и хлорированной воды;
• Избавлении от наростов, при их обнаружении, посредством наждачной бумаги, но стоит быть аккуратнее, чтобы избежать повреждений, что в дальнейшем может привести к течи на стыках.

Наращивание

Добавление секций на радиатор осуществляется следующим образом:

1. Снять радиатор, выкрутить боковые заглушки и установить его на ровную поверхность. Напротив батареи положить добавочную секцию. Не нужно забывать, что стороны секции оснащены разносторонними резьбами. Затем надо расположить ниппель так, чтобы резьбы совпадали на соединяемых частях отопительного прибора. Далее вкрутить соединительный фитинг на один виток в левый торец радиатора. По окончании данного процесса произвести аналогичные действия с другой стороной батареи.
2. Подготовленные секции нужно как можно плотнее приставить друг к другу. Промеж них вставить уплотнитель. Затем измерить особенным инструментом расстояние до фитинга. Вставить на вымеренную длину радиаторный ключ в отверстие, находящееся на противоположном торце батареи. Прокручивать ключ надо, воспользовавшись подходящим трубчатым инструментом.
3. Закрутить ниппель, добиваясь, чтобы он в этот момент вкручивался во внутрь, расположенной напротив, секции. Завершив эту процедуру, провернуть специальный ключ на три оборота, так ниппель наиболее плотнее зафиксирует соединение.
4. Далее следует переместить радиаторный ключ на вторую сторону отопительного прибора и произвести аналогичную процедуру, что и в вышеописанной частью. По окончании работ рекомендуется ещё раз убедиться в качественной плотности соединений.
5. Собрав все секции в единое целое, нужно поставить заглушки на свои места, уплотнив соединения прокладками из паронита. Здесь потребуется газовый ключ. Как и везде, тут нужно максимальное прилегание заглушек к радиатору для большей герметичности, что предотвратит возникновение протечек воды.

Как добавить секцию чугунной батареи. Как собрать алюминиевый радиатор

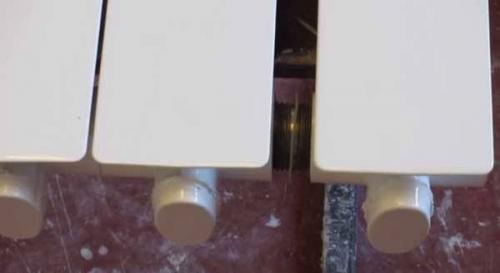

Собираем в обратной последовательности. Секции располагаем на ровной поверхности (подходящих размеров стол или просто кладём на пол). Если радиатор не новый, откручиваем торцевую заглушку и кран Маевского.

Перед монтажом следует хорошо исследовать резьбы и пазы, они должны быть качественными, без сколов и перепадов. На монтируемой секции для пробы «прогоняем» резьбу вкручивая-выкручивая ниппель

Здесь нужно обратить внимание на то, что перед резьбой под слоем заводской краски может находится прокладка. Потрите слегка торец мелкой наждачной бумагой, если она там обнаружится, то её нужно аккуратно срезать ножом с острым лезвием

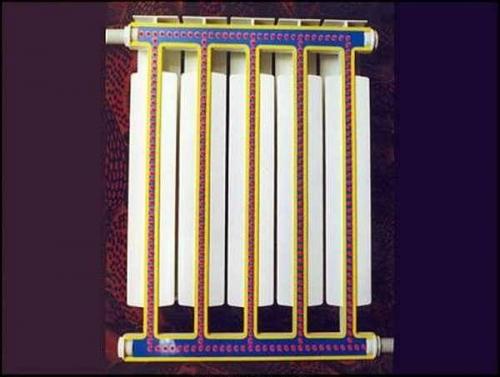

Так алюминиевый радиатор выглядит в разрезе

Перед тем, как добавить секции радиатора отопления, обязательно зачищаем торцы до гладкой поверхности. Снимаем даже заводскую краску. На торцах радиаторов она не нужна, а только будет способствовать раннему проявлению течей. Под краску рано или поздно начнет просачиваться теплоноситель. В случае с незамерзающими жидкостями это произойдет очень скоро, если используется в системе вода, то не очень, но произойдет обязательно. И тогда между секциями начнет подтекать теплоноситель, хотя прокладки еще в идеальном состоянии. А все дело в том, что краска на торцах расслоилась или ее разъело, появились микротрещины. Так что обязательно зачищаем торцы до чистого металла, но используем мелкую наждачную бумагу, чтобы поверхность металла была гладкой и без царапин. Это гарантирует эксплуатации системы без течи в радиаторах.

Для лучшей герметичности торцы потом нужно обезжирить (можно бензином). Обезжиривают также и прокладки, но их нужно вымыть обычным мыльным раствором. Для системы, которая будет заполняться водой обезжиривание — необязательная процедура, а для систем, которые будет работать на антифризах ее проводить нужно. Антифризы имеют большую текучесть и просачиваются в самые мельчайшие поры. После того, как все высохнет начинаем собирать алюминиевые радиаторы.

Затем наживляем на пол-оборота обе ниппель-гайки. Сверху на ниппель одеваются термостойкие паронитовые (силиконовые) прокладки для герметизации стыков. Теперь берём секцию, которую нужно прикрутить и плотно приставляем к гайкам, проверяя плотность их прилегания. Далее, вставляем ключ в верхнее отверстие и закручиваем на 1-2 оборота. При этом пока не пользуемся рычагом. Крутим руками. Затем проделываем ту же операцию и в нижнем отверстии. Повторяем несколько раз, поочередно на несколько оборотов затягивая обе гайки.

Секции откручиваем постепенно, на один -два оборота гайки то снизу, то сверху

Закручиваем настолько, насколько хватит сил. Только после ручной затяжки можно пользоваться рычагом. Это нужно делать в два этапа на каждом ниппеле. Чрезмерных усилий лучше не прикладывать при финальной затяжке ниппелей, поскольку можно легко сорвать резьбу: алюминий мягкий металл, не забываем.

Если секция собрана полностью, на неиспользованные отверстия с одной стороны накручиваем заглушку, а с другой — кран «Маевского» (для выпуска воздуха из системы). Теперь вы знаете, как собрать секции радиатора отопления и при необходимости сможете дорастить несколько секций.

Как открутить заглушку на алюминиевом радиаторе. Как разобрать алюминиевый радиатор отопления своими руками

Отключение подачи теплоносителя

Перейдем к практике.

Прежде, чем снимать радиатор, нужно отключить отопление и слить воду. Как это сделать?

Я разберу отключение отопления в квартире многоквартирного дома. Для автономных систем отопления трудно дать какие-то общие рекомендации из-за их индивидуальности.

Самый простой сценарий — отключение воды установленными на подводках вентилями, шаровыми кранами или дросселями. Достаточно перекрыть запорную арматуру на обеих подводках — и можно разбирать соединения на радиаторных пробках, предварительно подставив под них таз или другую емкость для слива воды.

Между подводками с отсекающими вентилями обязательно должна быть смонтирована перемычка. Без нее перекрытый дроссель или кран остановит циркуляцию во всем стояке. Очень скоро к вам придут соседи и станут вслух подвергать сомнению ваши высокие моральные качества.

Правильное подключение: отсекающие шаровые краны на подводках и перемычка между ними.

Если подводки лишены запорной арматуры, придется искать и сбрасывать стояк. Здесь стоит сделать небольшое лирическое отступление.

В многоквартирных домах со стоячной разводкой используются две схемы расположения розливов:

Верхний розлив подразумевает вынесенную на чердак подачу. Стояки соединяют ее с расположенным в подвале или подполе обратным розливом. Каждый стояк функционирует независимо от остальных и отключается в двух точках — внизу и вверху;

Пара схем отопления с верхним розливом.

В доме с нижним розливом разводка подачи и обратки выполнена в техническом подвале. Стояки попеременно подключаются к обоим розливам и попарно соединяются перемычками на верхнем этаже дома. Соответственно, отключать придется два стояка — подающий и обратный.

Чтобы определить тип разводки, загляните в подвал. Если по периметру дома проложены две горизонтальных трубы в теплоизоляции — у вас нижний розлив, одна — верхний.

Нижний розлив: по периметру дома проложены и обратка, и подача.

Для начала найдите свой стояк. В подвале легче всего ориентироваться по лестничным маршам между входом и площадкой первого этажа, на чердаке — по окнам квартир. Дальнейшие действия зависят от типа розлива.

Верхний розлив

В случае верхнего розлива порядок действий по отключению будет таким:

1. Перекройте вентиль на чердаке. Заглушку не выкручивайте;

Отвод стояка от розлива подачи на чердаке выглядит примерно так.

1. Перекройте вентиль в подвале;

Стояк и розлив обратки в подвале.

1. Выверните заглушку на один-два оборота и дождитесь падения напора струи воды, бьющей по резьбе. Так вы убедитесь с полной исправности запорной арматуры;
2. Выверните заглушку полностью. Зависшая в стояке вода выльется после того, как вы вскроете подводку к радиатору.

Нижний розлив

Вот инструкция по отключению своими руками стояка отопления в доме с нижним розливом:

1. Перекройте свой стояк и два соседних с ним;
2. Выверните заглушку на один-два оборота;

Если вместо заглушки на стояке стоит сбросник, задача сильно упростится.

1. Поочередно приоткройте вентиля на соседних стояках. Так вы выявите стояк, связанный с вашим;
2. Полностью откройте ненужный вам вентиль. Парный вашему стояк перекройте;
3. Выверните заглушки на своем и связанном с ним стояках.

А можно всех посмотреть

Почему мы говорим о разных способах демонтажа радиаторов?

Чем различаются способы их подключения?

1. Используемыми фитингами. Традиционно для монтажа чугунных радиаторов советского образца использовалась связка из сгона (патрубка с длинной резьбой) и контргайки, сейчас батареи чаще подключают американками — быстроразборными фитингами с накидными гайками;

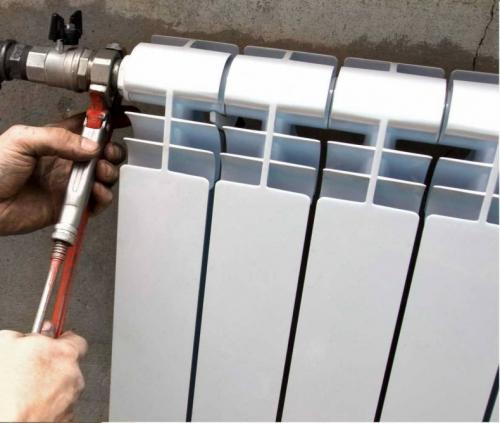

На фото — подключение алюминиевого секционного радиатора американкой.

Подключение на сгонах.

Расположением подводок относительно радиатора. Подключение может быть односторонним и двухсторонним

Это важно при монтаже на сгоны: одна из проходных радиаторных пробок будет иметь левую резьбу.

Особый случай

1. В многих домах 80-90х годов постройки в качестве отопительных приборов используются конвекторы. Конвектор представляет собой змеевик из стальной трубы того же диаметра, что и стояк, с увеличивающим теплоотдачу оребрением. Типичный способ соединения конвектора и стальной подводки — стыковый сварной шов.

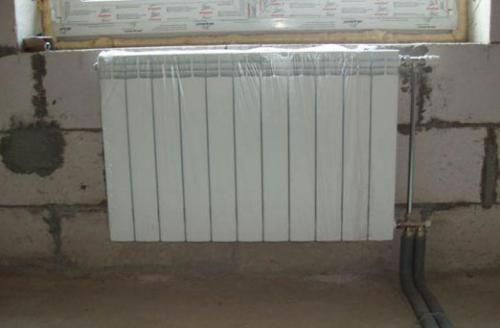

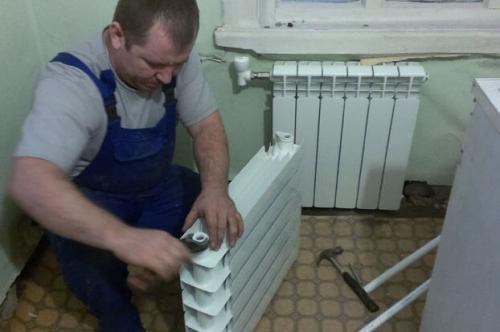

Как установить алюминиевый радиатор. Монтаж алюминиевых радиаторов отопления своими руками

Алюминиевые радиаторы, по мнению специалистов, на сегодня зарекомендовали себя как эффективные и универсальные теплоснабжающие приборы. Их основное преимущество заключается в наилучшем соотношении между их стоимостью и теплоотдачей. Современные алюминиевые радиаторы позволяют эффективно их использовать в имеющихся условиях теплоснабжения, главное — правильно выполнить монтаж алюминиевых радиаторов отопления.

Работа выполняется в следующем порядке:

1. Прежде, чем производится установка алюминиевого радиатора отопления, отмеряют середину проема окна. Эта отметка является основным ориентиром при проведении монтажа алюминиевых радиаторов отопления. Упростить измерения поможет использование строительного уровня — хорошо, если он будет лазерным.
2. Рулеткой размечают середину окна и по уровню проводят вертикаль. Дальше измеряют высоту стены в промежутке от пола до подоконника. Потом отступают от подоконника 10 сантиметров и проводят горизонтальную линию, которая будет верхней границей отопительного прибора.
3. Теперь нужно измерить алюминиевый радиатор. Петли в семисекционной батарее будут располагаться между первой и второй секциями, а также между шестой и седьмой. Требуется узнать расстояние между перечисленными секциями. В данном случае это 42 сантиметра. По обе стороны от вертикали отмеряют по 21 сантиметру и на горизонтали ставят метки. Разметка для верхних петель завершена.

Для определения месторасположения нижних петель измеряют расстояние между верхней и нижней трубами прибора. Например, в радиаторе Стера это 40 сантиметров. Теперь от каждой из этих меток отступают вниз на 40 сантиметров и ставят отметки. Дальше следует установка алюминиевых радиаторов отопления.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/kak-sobrat-alyuminievyy-radiator-otopleniya-alyuminievyy-radiator-otopleniya-osnovnye

Как открутить секцию батареи. Разборка алюминиевого и биметаллического радиатора

Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.

В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.

Это — основной инструмент, который используют при сборке/разборке радиаторов отопления

На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.

Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ

Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая

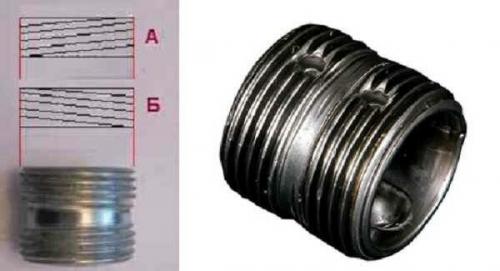

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.
