Как развоздушить батареи раз и навсегда

С проблемами завоздушивания батарей отопления сталкивается каждый, кто отапливается водяным отоплением. Очень часто по причине того, что в батареях скопился воздух, они не греют, поскольку воздух мешает нормально циркулировать теплоносителю и передавать тепло.

Попасть воздух в батареи может различными путями. Например, в квартирах, это происходит по причине сброса воды при проверке систем отопления. Как бы там ни было, но я расскажу вам, как раз и навсегда избавиться от проблем завоздушивания батарей.

Что к чему или немного теории

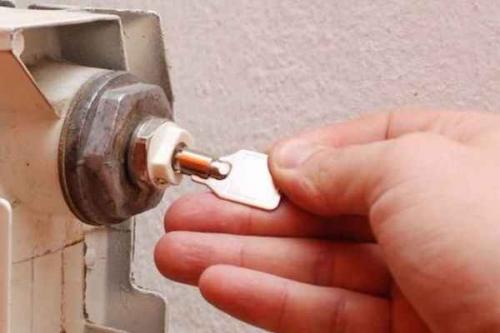

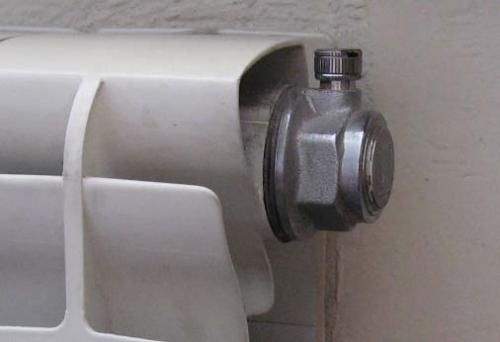

В современных радиаторах отопления для сброса воздуха имеются краны Маевского. Это такие маленькие штучки белого цвета под небольшой ключ. Достаточно вставить ключ в кран Маевского и несколько раз прокрутить его против часовой стрелки, и, вуаля, воздух начнёт выходить из батареи.

Следует дождаться пока выйдет весь воздух, а из крана пойдёт вода. На этом все, развоздушивание батареи завершено. Такую процедуру придётся осуществить с каждой батареей в доме, что весьма долго. Но самое обидное, когда под рукой нет специального ключа к крану Маевского, тогда приходится что-то мудрить.

Избавить себя от всех вышеперечисленных проблем можно, и я расскажу как, в этой статье строительного журнала.

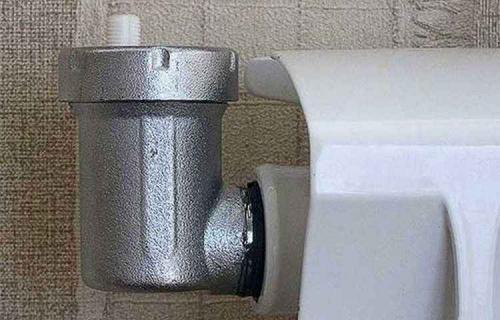

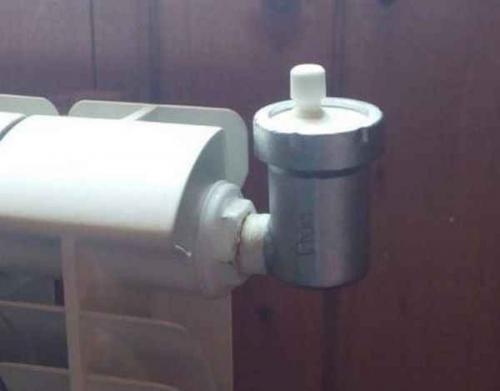

Что такое автоматический воздухоотводчик

Чтобы решить одним махом проблемы с завоздушиванием батарей отопления, достаточно вместо крана Маевского установить автоматический воздухоотводчик. Выглядит такое приспособление в виде небольшого бочонка, внутри которого находится игольчатый механизм и поплавок.

Принцип работы автоматического развоздушивателя достаточно простой, а его работа навсегда избавит вас от проблем с завоздушиванием батарей. Воздух легче воды, поэтому он всегда стремится к верхней точке и скапливается вверху батареи.

Если там будет установлен автоматический воздухоотводчик, то воздух попадёт в него. Когда воздуха становится больше чем воды, поплавок воздухоотводчика опускается вниз, а воздух, через отверстие в корпусе, выходит наружу. Всё происходит автоматически и без вашего участия.

Все современные отопительные приборы имеют автоматический воздухоотводчик. Если вы заглянете вовнутрь котла, то там, также есть воздухоотводчик. Незаменимы автоматические воздухоотводчики и в теплых полах, поскольку развоздушить теплые полы без них очень трудно (воздух может выходить несколько дней).

В общем, установка автоматических воздухоотводчиков поможет раз и навсегда забыть о проблеме с завоздушиванием батарей отопления. В отличие от кранов Маевского, вам не придётся каждый раз перед зимой бегать по квартире с ведром и спускать воздух с батарей. Обо всем этом можно забыть с автоматическими воздухоотводчиками.

Как выгнать воздух из системы отопления с насосом. Методы удаления воздуха

Существуют системы отопления с принудительной и естественной циркуляцией теплоносителя. В первом случае жидкость течёт с помощью циркуляционного насоса, а во втором благодаря определённому наклону труб и давлению в них.

Системы с естественной циркуляцией

Для вывода воздуха из системы этого типа используется расширительный бачок. Он устанавливается в наивысшей её точке. Большая часть воздуха самостоятельно выводится через него при нагреве теплоносителя. Если же воздушные пробки всё равно остались, то многие специалисты рекомендуют увеличить количество жидкости в системе, открыв при этом воздухоотводчики. Тем самым теплоноситель сам вытеснит движением и давлением воздух из сети.

Системы с принудительной циркуляцией

В системах с циркуляционным насосом трубы и радиаторы расположены ровно и без уклона. Для вывода из них воздуха используются воздухоотводчики. Их всегда монтируют на перегибах и в наивысших её точках, так как именно там и происходит скопление газов.

Обратите внимание! Если с помощью воздухоотводчиков не удаётся выгнать воздух из системы, то необходимо слить весь теплоноситель и заново заполнить её.

Заливать теплоноситель в систему нужно медленно, так как из-за быстрого наполнения образуются пузырьки с воздухом. Одновременно с этим нужно удалять воздух из радиаторов и других элементов. Чем протяжённее система, тем дольше её заполняют теплоносителем. Если к сети отопления подключен тёплый пол, то установка воздухоотводчиков обязательна, так как часто трубы расположены на разной высоте. Также нужно постоянно следить за количеством теплоносителя в системе, чтобы исключить возможность попадания в неё воздуха.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/kak-pravilno-stravit-vozduh-iz-sistemy-otopleniya-metody-ustraneniya-neispravnosti

Воздушная пробка в системе отопления. Методы устранения воздушных пробок из отопительных систем

Существует два основных вида систем отопления — открытая самотечная (гравитационная) и закрытая (принудительная).

В первом варианте рабочее тело поднимается по трубам от котла вверх самотечным способом за счет его более меньшей плотности в сравнении с более холодной средой. При этом некоторое количество жидкости собирается в расширительном баке , помещенном в самой верхней точке нагревательного контура.

В замкнутой разновидности используют герметичный расширительный бак с эластичной мембраной, в котором размещается увеличившийся в объеме теплоноситель при нагревании.

Развоздушивание открытого контура

Гравитационные системы с открытым расширительным баком используются в радиаторном отоплении, при их монтаже основная задача — правильно выдержать угол наклона труб. От вертикального участка трубопровода, отходящего от котла, трубы направляют к радиаторным обогревателям, проходя через которые рабочее тело поступает в обратно в котел по линии обратки, проложенной с некоторым уклоном.

Очевидно, что в самотечном отопительном контуре для беспрепятственного выхода воздуха имеется открытый расширительный бак . Благодаря этому при правильном монтаже проблемы с завоздушиванием в гравитационных конструкциях возникают довольно редко.

При нарушении правил монтажа и завоздушивании придется решать задачу, как убрать воздушную пробку из системы отопления при ее неэффективной работе. Для этого проверяют правильность уклонов и прямолинейность прокладки трубопровода, основной метод устранения пробок — демонтаж неверно уложенного участка и переустановка его в правильное положение.

Также при прохождении теплоносителя по батареям внутри их возможно появление завоздушенных зон, поэтому каждый теплообменник также должен иметь выпускные клапаны (краны Маевского). С их помощью осуществляют удаление воздушных пробок из системы отопления, проводя спуск воздуха в наиболее удаленной от трубопровода подачи и обратки верхней части радиаторов.

Рис. 4 Принцип работы разных видов воздухоотводчиков

Установка воздухоотводчиков

Одним из основных методов решения задачи, как выгнать воздушную пробку из системы отопления, является применение специальных воздухоотводных приборов. Их принцип действия состоит в собирании более легкого воздуха, чем жидкость из труб, в бочкообразной камере корпуса. Внутри воздухоотводного бочонка помещен поплавок, соединенный со спускным клапаном — при переизбытке воздуха он опускается, клапан открывается и выпускает поток наружу.

Чаще воздухоотводчики устанавливают в следующих местах:

В наивысшей точке.Так как воздух легче воды, он стремится к подъему по трубам вверх, приводя к их завоздушиванию, поэтому в верхней точке обязательно ставят спускной клапан. На теплообменных приборах.Теплообменные радиаторы имеют сложную форму и различные способы подключения, если в них появляется пробка, выгнать воздух из системы отопления протоком теплоносителя без специальных спускных устройств не получится. Поэтому в каждом современном радиаторе обязательно должны присутствовать спускные клапаны в виде кранов Маевского.

Также воздухоотводчики монтируют на полотенцесушителях сложной конструкции, размещая их в верхней части.

Рис. 5 Места размещения воздухоотводчиков

На коллекторной гребенке и гидрострелке.Для разводки извилистых и протяженных контуров теплых полов и радиаторных батарей применяют специальные гребенки и гидрострелки, имеющие сложную конструкцию. Обычно в верхней части таких узлов устанавливают воздухоотводчики, с помощью которых можно развоздушивать распределительные гребенки, корпуса гидрострелок и нагревательные трубопроводы теплых полов. Приборы безопасности.В обвязку многих бытовых котлов устанавливают стандартную группу безопасности – узел, состоящий из воздухоотводчика, манометра и спускного клапана.

Аварийный прибор обычно размещают на выходе трубопровода в верхней части котла.

Следует отметить, что существует два основных вида воздухоотводчиков — с ручным управлением (краны Маевского) и автоматические (существуют конструкции для батарей), последние не нуждаются в открывании спускного клапана механическим способом.

Рис. 6 Сепараторные и шламоотделительные приборы – принцип работы и конструкция

Нагрев теплоносителя

Стандартная температура теплоносителя в отопительном контуре не превышает 70 °С — более высокий показатель приводит к увеличению тепловых потерь, снижению травмобезопасности.

Так как при нагревании рабочая среда расширяется, для более эффективного решения задачи, как удалить воздух из системы отопления, можно использовать данный эффект. Для этого теплоноситель нагревают до температуры, не превышающей 100 °С, после чего удаление (вытеснение) воздушных пробок происходит с большей результативностью.

Как определить воздушную пробку в системе отопления. Причины возникновения воздушных пробок

Сформировавшаяся воздушная пробка в батарее отопления может возникнуть по ряду причин. Основной из них является утечка теплоносителя. Даже небольшое уменьшение объема воды в системе влечет за собой образование воздушных прослоек в трубах и радиаторах.

Кроме этого, не нужно забывать, что вода характеризуется степенью насыщения кислородом. Во время нагрева происходит не только расширение, но и выделение пара. Он может концентрироваться в верхних точках магистрали. Чаще всего воздушная пробка в радиаторе отопления формируется именно из-за этого. После остывания теплоносителя его объем уменьшается, образовавшееся пространство занимает воздух. Во время эксплуатации системы во избежание появления этих явлений нужно придерживаться следующих рекомендаций:

• Соблюдение уровня расположения труб и отопительных приборов. Даже небольшой перекос батареи поставит перед собственником вопрос — как выгнать воздушную пробку из системы отопления;
• Использование элементов системы, материал изготовления которых не пропускает молекулы кислорода. Наиболее распространенной ошибкой является монтаж труб из сшитого полиэтилена без защитной оболочки;
• Соблюдение режимов работы отопления. Это относится как к температурному графику функционирования, так и к давлению. Для этого следует монтировать на ответственных участках магистрали манометры и термометры;
• Для закрытых систем рекомендуется монтаж автоматической подпитки теплоносителем. В случае убывания даже небольшого количества воды вследствие протечки или испарения этот механизм добавит нужный объем теплоносителя автоматически.

Но как пробить пробку в отоплении если она уже сформировалась? Сначала нужно найти. Явным признаком ее появления будет резкое снижение температуры в определенном месте трубопровода или радиатора. Также появятся характерные звуки — бульканье и перетекание жидкости. Несильное постукивание поможет найти точное месторасположение дефекта. В этом месте металл будет создавать чуть более высокие звуки, чем при полном заполнении водой.

Если нужно избежать ситуации, при которой удаление образовавшейся воздушной пробки из труб отопления окажется затруднительным — рекомендуется после котла установить сепаратор. Это устройство уменьшает содержание газа в воде.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/udalenie-vozduha-iz-sistemy-otopleniya-kak-ubrat-lishniy-vozduh-iz-batarei

Не выходит воздух из батареи. Как я развоздушивал батареи

В то время я жил в квартире бабушки на пятом этаже хрущёвки. Уже наступали холода, а потому, включение батарей было весьма ожидаемым событием. Наконец их включили, но батареи, почему-то, грели слабо. В детских воспоминаниях была картинка: дед что-то там делает с батареями осенью, подкладывает тряпку, собирает воду в баночку. Тогда это не имело никакого смысла для меня, но теперь ситуация была другая. В интернете я прочитал, что негреющие батареи необходимо развоздушить. Все стало на свои места. После наступления холодов мой дед развоздушивал батареи, но теперь эта миссия выпала мне.

Потирая руки, я достал несколько ключей и тряпку для воды. Начать решил с зала.

Вообще, идея развоздушивания очень проста: в батарее с лета остается воздушная пробка, которая мешает двигаться теплоносителю. Воздух из батареи необходимо как-то убрать, и для этого в ней есть штуцер. Штуцер откручиваешь, воздух, шипя, выходит, и вот уже батареи горячие и греют квартиру.

Я подложил тряпку, открутил немного болт – и буквально через пару секунд начала сочиться чернющая вода, словно чернила. Немудрено, ведь в зале батарея и так работала почти нормально.

Все закрутив и вытерев, я, преисполненный гордости собой, а ведь я своими руками согрел свой дом, пошел в спальню, чтобы повторить процедуру.

Я присел возле батареи в спальне, накинул ключ и начал крутить. Зашипело. Очень приятное ощущение, я вам скажу. Приносящее удовлетворение. Лишний воздух выходит, шипит, сейчас тепло будет. Клево.

В тот день я слегка опаздывал на работу, а шипеть оно, судя по холодным батареям, собиралось еще долго. Я взял и еще немного открутил. Зашипело интенсивнее. Здорово! Поддавшись азарту, я еще крутанул. Зашипело уже совсем весело, вместе с шипением полетели черные, как чернила, брызги. Я наклонился поближе. И тут случилось непоправимое.

Черная, как мазут, холодная и мощная струя воды вырвалась из батареи прямо в мое ошалелое лицо. Вода отразилась в потолок, я уклонился в сторону и вода начала бить мощным потоком в стену, заливая пол, потолок и вообще всю комнату. Болт улетел хрен знает куда. А я просто заткнул пальцем отверстие. Напор прекратился.

Дрожа от холода и ужаса, весь черный, я начал думать чего теперь делать.

Я смог дотянуться до болта, не отпуская пальцем отверстие. Дела налаживались! Теперь осталось лишь закрутить и все будет как прежде. Я отпустил палец и попробовал заткнуть отверстие болтом. Не тут-то было. Черный поток устремился наружу, снова выбив болт из руки. Он куда-то улетел. А я снова получил порцию черного камшота. Заткнув по-старинке батарею пальцем, я крепко задумался. Начиналась паника. Сколько я так смогу просидеть? Телефона под рукой нет, а девушка придет лишь часов через 8-9. Я вспоминал военные фильмы, которые смотрел. Ведь мне тоже сейчас придется превозмогать 8-9 часов в черной жиже, согнувшись возле батареи, затыкая поток своим пальцем. Отсижусь, а там уж и девушка придет – и я ей скажу позвонить в милицию или ЖЭС. Я тогда не особо себе отчет отдавал, что вода должна была нагреться после моего развоздушивания.

Решил попробовать снова. Дотянулся до болта, поднес его к пальцу, которым держал напор. И тут меня озарило. Я прижал болт к батарее и, плавно сдвигая палец, смог наложить болт на резьбу, не дав потоку разогнаться. Это было божественно, когда болт попал в резьбу и начал закручиваться. Я справился!

А квартиру пидорасил еще 2 месяца.

Как выгнать воздух из открытой системы отопления. Виды оборудования и принцип его работы

Виды оборудования:

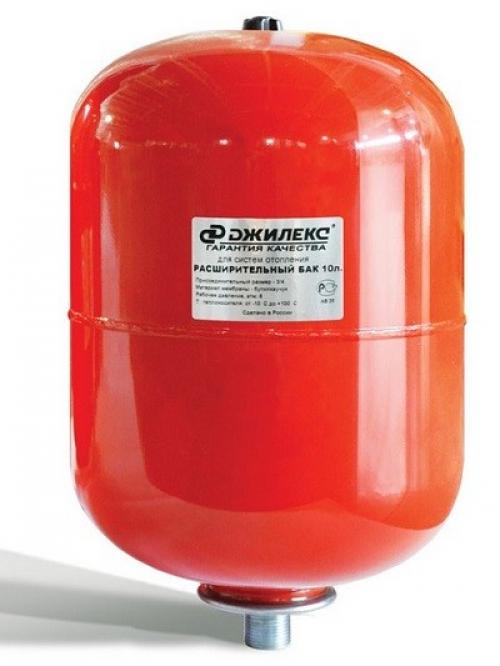

• расширительный бак открытого типа.

Как убрать воздух из системы отопления закрытого типа простым баком? Функцию воздухоотводчика он может выполнять только в открытых контурах. Так как развоздушить систему отопления закрытого контура при помощи бака нет возможности. В них устанавливаются только герметичные бачки. Открытый резервуар находится на пике контура, куда и стремятся пузыри кислорода. Проблема в том, что вода обогащается им в том же баке, поэтому в теплоносителе высокий уровень воздуха, который находится там до момента нагревания жидкости;

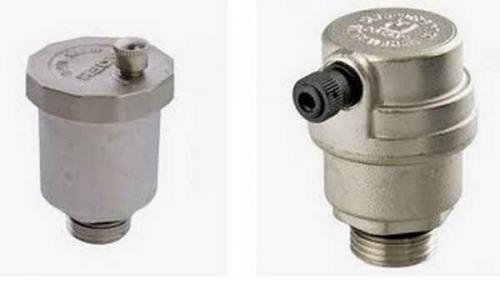

• автоматический воздухоотводчик.

Конструкция водоотводчика

Устанавливается в самой высокой точке или в месте, где скапливается кислород. Резьбовая часть спускника воздуха системы отопления бывает двух диаметров: ½ или ¾ дюйма. По форме они могут быть ровными или согнутыми под прямым углом, буквой «г». Отверстие для выпуска воздуха располагается либо в торцевой части, либо сбоку на корпусе. Работает в автономном режиме. Сброс воздуха из системы отопления происходит, когда давление в системе повышается до критического уровня. Состоит из клапана и поплавка. Принцип работы заключается в том, что когда кислород поднимается вверх, поплавок опускается и открывает клапан. Как только произошел выброс, поплавок поднимается, вернувших в начальное положение, и перекрывает клапан;

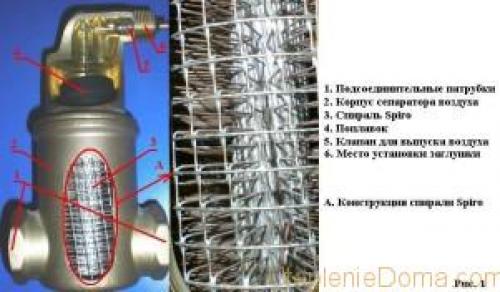

• сепаратор воздуха для отопления.

Ставится на подаче. В отличие от автоматического воздухоотводчика он выводит не тот кислород, который сам отделился из теплоносителя и поднялся вверх. Сепаратор для воздуха в отоплении самостоятельно отделяет частицы кислорода и избавляется от них. Он сконструирован таким образом, чтобы поток смешивался, натыкаясь на преграды. В качестве преград могут быть:

• лопасти;



  Сепаратор воздуха для отопления

• пластиковые кольца;
• металлические спирали.

Так как они устанавливаются на участке за котлом, там, где самая высокая температура, их работа становится более эффективной. От горячей воды кислород охотней отделяется. Автоматический сброс воздуха из системы отопления осуществляется постоянно. Работает автономно без участия человека;

• кран Маевского.

Удаление воздуха из системы отопления требует участия человека. Кран находится на торце радиатора отопления. Это та белая «крутелка» на батарее, в которой посередине вкручен болтик. В пластике есть отверстие, маленькое, как иголка, так как чтобы спустить воздух из радиатора отопления этого более чем достаточно. Для того чтобы это сделать, нужно приготовить сосуд для воды, подойдет пол-литровая баночка, немного открутить кран и после того, как шипение перестанет и польется струйка воды, закрыть. Вот и все, пробка удалена.

Воздухоотводчик в системе отопления в зависимости от вида может устанавливаться не только на верхней точке контура. Они также монтируются в проблемных местах и на потоке после котла.

Как выгнать воздух из системы отопления частного дома. Причины появления

Воздух в системе отопления может появиться по разным причинам. Если это проблема разовая — можно просто удалить его и не заниматься поисками источника. Если развоздушивание требуется несколько раз за сезон, придется искать причину. Вот наиболее распространенные:

• Ремонт, модернизация системы отопления. При ремонтных работах воздух в трубопровод попадает практически всегда. Это естественно.
• Заполнение системы теплоносителем. Если заливать воду в систему медленно, воздуха она с собой несет немного, попутно вытесняя тот, который имеется в трубах и радиаторах. Это тоже процесс понятный, особых мер тоже не требует.
• Разгерметизация стыков и сварных швов. Этот дефект требует устранения, так как завоздушивание будет происходить постоянно. В индивидуальных системах отопления данное явление (негерметичные соединения) сопровождается также падением давления. И это — еще одна причина искать неисправности. Наиболее вероятное место — соединения труб и радиаторов. Они могут быть негерметичны. Искать их очень сложно, так как внешне они далеко не всегда проявляются. Если вы заметили, что какое-то из соединения «подкапываеет» все намного проще — устраняете капель. Но если внешне все нормально, а воздух все время скапливается, приходится обмазывать стыки и швы мыльной пеной и наблюдать — появятся ли новые пузыри. После нахождения каждого «подозрительного» соединения их подтягивают, обмазывают герметиком или перепаковывают (способ зависит от типа соединений).



  Скапливаться воздух может в изгибах труб

• Если в системе отопления уже стоят воздухоотводчики (клапана для сброса воздуха) и в ней начали появляться пробки, надо проверить исправность клапанов, а также герметичность соединений.
• Появление воздуха в системе отопления может быть связано с разрывом мембраны расширительного бака . В этом случае придется менять мембрану, а для этого надо останавливать всю систему.

Как спустить воздух с системы отопления в многоквартирном доме. Удаление воздуха из систем в многоквартирном доме

Чтобы в многоэтажном здании все батареи были горячими, в них должен постоянно перемещаться теплоноситель. В домах с централизованным теплоснабжением в качестве носителя тепловой энергии выступает вода.

Теплотрасса состоит из двух ниток – подающей и обратки. При этом в рабочем режиме перепад давления между ними равен минимум 2 кгс/см 2 . Нагретый теплоноситель с подачи поступает в обогревательный контур не из тепломагистрали, а после соединения с водой, идущей по обратке. Функция получения смешанной жидкости возлагается на водоструйный элеватор, представляющий собой тройник из стали или чугуна с соплом, находящимся внутри его.

Благодаря частичной рециркуляции воды обеспечивается наибольшая скорость ее перемещения в контуре и минимальная температурная разница между первым и последним радиатором в системе обогрева здания по ходу передвижения теплоносителя.

Разница в давлении между подающей трубой и обраткой в батарее — 0,2 кгс/см 2 . Этот показатель соответствует напору двухметрового водяного столба. Наличие завоздушенности не позволяет циркулировать воде, поэтому информация, как убрать воздушную пробку из системы отопления, для многих хозяев недвижимости не будет лишней.

Дело в том, что наличие небольшого перепада не дает продавить пробку вниз по причине существенной разницы в плотности воздуха и рабочей среды. Для удаления из системы отопления воздуха нужно, чтобы выраженный в метрах гидравлический напор превысил высоту стояков от розлива.
