Что нужно для подключения чугунного радиатора. В чем секрет популярности

31.07.2022 в 10:08

Что нужно для подключения чугунного радиатора. В чем секрет популярности

  • Начнем с того, что такие агрегаты считаются едва ли не самыми долговечными . Большинство солидных производителей смело дают гарантию на 50 лет. И это вполне оправдано, к примеру, в Царском селе по сей день функционирует радиатор, установленный еще 110 лет назад;

Важно: бытует мнение по поводу того, что сейчас чугунный радиатор хуже чем советских времен.
Это верно лишь отчасти.
Здесь все зависит от качества изделия и фирмы производителя.
Если батарея отлита согласно отечественным или европейским ГОСТам, то бояться нечего.
Но приобретая агрегаты от китайских или турецких «мастеров», человек, по сути, берет кота в мешке.

Что нужно для подключения чугунного радиатора. В чем секрет популярности

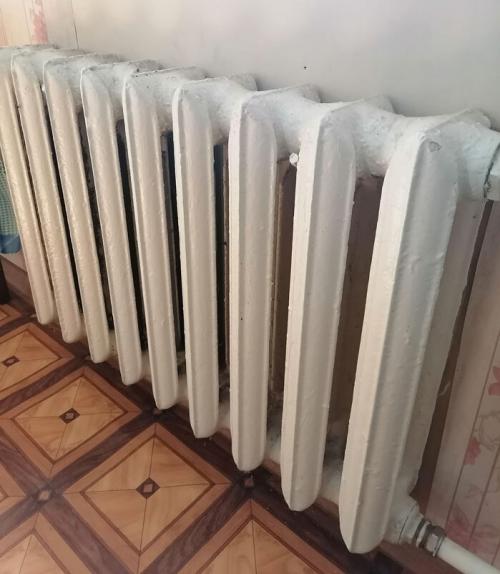

Стандартный МС 140.

  • Чугун по своим характеристикам хотя и хрупкий металл, но все же достаточно прочный . Рабочим давлением для такой батареи является 8 – 12 атмосфер, плюс при кратковременных скачках или гидроударах, она может выдерживать нагрузку до 20 атмосфер. Если учесть тот факт, что в городской сети давление редко превышает 6 – 8 атмосфер, а средняя сила гидроудара 15 – 20 атмосфер, то запас прочности очевиден;
  • Такие батареи присутствуют как в бюджетном сегменте рынка, так и в элитных товарах . Дело в том, что цена на классические МС-140 едва ли не самая низкая. В то же время стоимость художественного толстостенного литья может порой в несколько раз превышать цену хорошего биметалла;
  • Приверженцы современных материалов забывают о качестве теплоносителя в наших городских сетях . Этот жесткий «коктейль» способен вывести из строя многие новомодные модели. В то время как чугун отличается абсолютной устойчивостью к любым химическим атакам и нейтральностью к коррозии, он попросту не ржавеет;

Что нужно для подключения чугунного радиатора. В чем секрет популярности

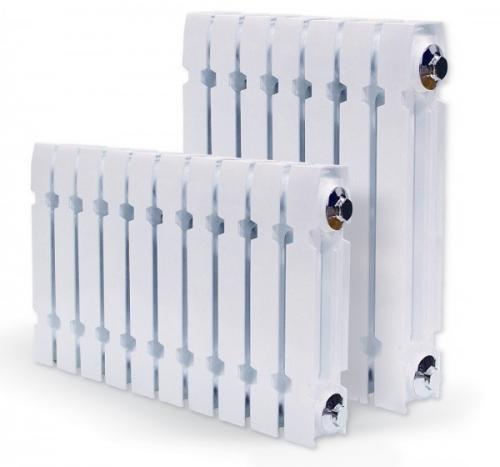

Дизайн современных батарей из чугуна.

  • Благодаря большому диаметру каналов батареи, любой мусор проскакивает через нее, практически не задерживаясь , что весьма актуально для городских многоэтажек, со старой трубной разводкой ;
  • Как известно чугун обладает высокой теплоемкостью . Батарея долго набирает температуру, но также долго ее удерживает. При перебоях с отоплением данный агрегат будет отдавать тепло еще несколько часов после отключения;

Что нужно для подключения чугунного радиатора. В чем секрет популярности

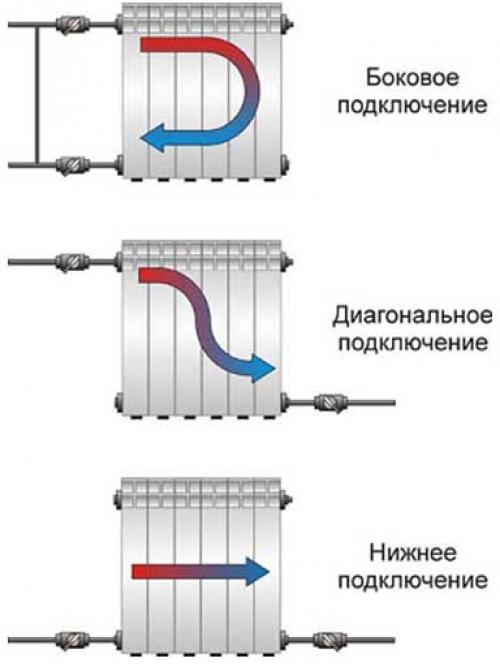

Варианты подсоединения батарей.

  • Технически, установка чугунного радиатора отопления своими руками не представляет большой сложности . При наличии инструмента и пары помощников для поддержки, работу можно закончить в течение дня;
  • Еще одним немаловажным достоинством считается тот факт, что комплектующие для чугунных радиаторов отопления можно найти в любом хозяйственном магазине и цена на них вполне приемлемая;

Характеристики современных чугунных радиаторов.

С причинами всенародной популярности мы как бы разобрались.

Теперь давайте поговорим о подводных камнях этих отопительных приборов:

  • Первая причина, по которой многие отказываются от чугуна, это серьезный вес конструкции. Посудите сами, стандартная секция имеет массу порядка 7 кг, на одну комнату в среднем устанавливается 7 – 10 секций. В результате имеем от 50 до 70 кг пустой конструкции, при заполнении добавляется еще 1 – 1,5 кг на каждую секцию. Помимо проблем с установкой, не каждая стена может выдержать такой агрегат;
  • Минимальный объем теплоносителя в одной ячейке составляет порядка 1л. У современных конкурентов этот показатель меньше в 3 – 5 раз. А как известно, чем больше жидкости, тем больше энергии требуется для ее прогрева и поддержания температуры. Плюс быстро регулировать температуру в таких системах , благодаря высокой инертности, весьма затруднительно;

Что нужно для подключения чугунного радиатора. В чем секрет популярности

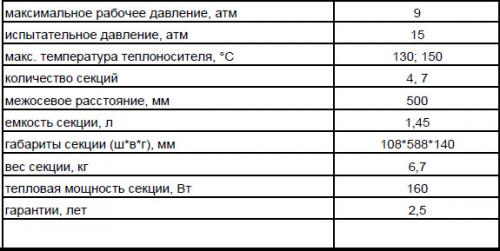

Данные классического чугунного радиатора МС 140.

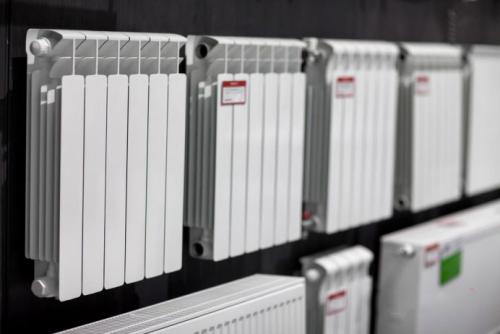

    Замена чугунной батареи на стальную. Отличия чугунных и биметаллических радиаторов

    Как правило, потребители, решая заменить чугунные батареи старого образца, изучают существующие на рынке приборы из других металлов. В настоящее время в продаже представлены аналоги из стали, алюминия и биметалла, при этом совершенно игнорируются чугунные батареи нового поколения, а зря.

    Если рассматривать альтернативу старым «гармошкам», установленным в многоквартирных дамах с централизованным обогревом, то самой надежной заменой станут именно батареи из чугуна и биметалла. Этому есть свое объяснение:

    ВидКонструкцияТип подключенияОбъемСтойкость

    к коррозии

    Рабочее давлениеВысота

    здания

    ГарантияТеплоотдача
    чугунсекциибоковоестарые: 1.5л

    новые: 0.8 л

    высокая9-12 атм.5-6 этажей10-30 лет110 Вт
    биметаллсекциибоковое и нижнее0.25л – 0.4лвысокая25-50атм.9 и выше25 лет170-200 Вт

    Как видно из таблицы, чугунные радиаторы нового образца, как и биметаллические модели, вполне могут стать заменой старым устройствам. Самая существенная разница между ними в цене. Батареи из чугуна, как и раньше, стоят намного дешевле аналогов из других металлов, тогда как биметалл считается самым дорогим на современном рынке теплового оборудования.

    Если требуется замена чугунных батарей с минимальными затратами, то нужно приобрести устройства из того же металла и с теми же техническими параметрами. Как правило, подобная процедура не займет много времени и не доставит больших хлопот.

    Замена чугунных батарей отопления в квартире, расположенной в пятиэтажке, на биметаллические аналоги – это нецелесообразная трата денег. Современные модели из чугуна смотрятся не менее стильно, чем алюминиевые или из биметалла, а сам металл прошел испытания на прочность еще в советских обогревательных системах.

    Замена чугунных батарей. Как заменить чугунную батарею на биметаллическую в квартире

    Без специальных знаний вы своими руками сможете заменить чугунную батарею на биметаллическую в квартире. Срок службы чугунных батарей в среднем составляет 35-40 лет. В системах отопления без слива воды (на лето) период продлен до 50 лет.

    Замена чугунных батарей. Как заменить чугунную батарею на биметаллическую в квартире

    Это значит, что не замененный советский фонд грозит хозяевам квартир (и нижним соседям) внезапным порывом.

    Опыт показывает, что провести демонтаж-монтаж домашних приборов отопления по силам даже специально не обученным людям.

    Замена чугунных батарей. Как заменить чугунную батарею на биметаллическую в квартире

    Магазины предлагают обширный ассортимент биметаллических батарей и принадлежностей для установки и замены.

    Как самостоятельно заменить чугунную батарею на биметаллическую

    Что понадобится для работы

    Рекомендуется перед началом провести подготовительные мероприятия:

    • осмотреть места соединения батареи к стояку на предмет степени легкости/трудности демонтажа;
    • понять какого диаметра (в дюймах) необходим новый фитинг и его комплектацию;
    • рекомендуется сделать схематичный рисунок системы с размерами.

    Как правило, потребуется (смотрите фото ниже):

    1. Заглушки и гайки к устанавливаемому радиатору.
    2. Тройник, муфта «папа-папа», шаровой кран, гайка-американка. Комплект необходим в двух экземплярах.
    3. Клапан Маевского.
    4. Кронштейны для навешивания нового прибора (при необходимости).
    5. Отрезок оцинкованной трубы ½ дюйма и длиной 60-70 см (для монтажа байпаса)

    Стандартное расстояние между патрубками стояка считается 50 см, поэтому биметаллический радиатор подбирается с соответствующими параметрами.

    Важно. Для систем централизованного отопления необходимо оборудование с максимальным давлением не менее 16 атм и выдерживаемой температурой не ниже 70 градусов С.

    Тройник подбирается с показателями:

    • резьбовые соединения к патрубкам и радиатору — 2/3 дюйма;
    • места подключения байпаса (перемычки между магистралями прямой подачи и обратки) — ½ дюйма.

    Понадобятся инструменты:

    • разводные или гаечные рожковые ключи;
    • болгарка;
    • дрель или перфоратор;
    • молоток, уровень, рулетка, карандаш;
    • сантехническая пакля или лента фум.

    Замена чугунных батарей. Как заменить чугунную батарею на биметаллическую в квартире

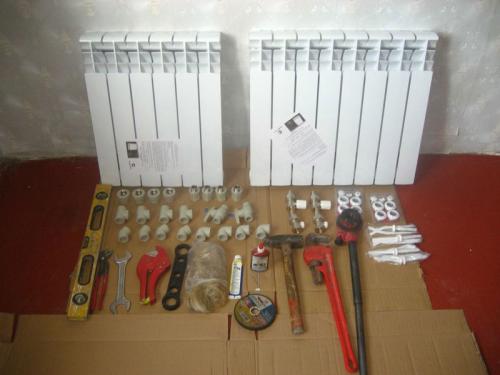

    Комплектующие и инструменты для установки радиатора

    Последовательность замены радиатора

    Замена чугунных батарей. Как заменить чугунную батарею на биметаллическую в квартире

    Рекомендуется заранее подготовить тряпки или тазик.

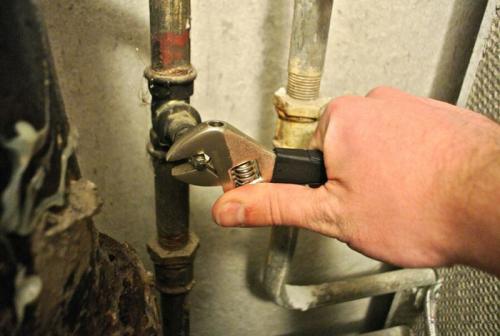

    1. Перекрыть стояк и слить воду из чугунной батареи. Для этого болгаркой сделать надрезы вверху и в нижней части радиатора (возможно, понадобится тазик). Открутить гайки крепления к стояку, снять прибор. При необходимости обрезать трубы максимально ближе к батарее.
    2. Подготовить детали крепежа для биметаллической системы: гайки-американки накрутить на радиатор. Шаровый кран через муфту соединить с тройником 2/3 дюйма. В местах сочленений использовать паклю, ленту. (Смотрите
    3. Если старые резьбовые соединения на отводах стояка сохранились пригодными, то навинтить на них подготовленные тройники с кранами. Входы ½ дюйма тройников должна быть направлена друг на друга. В худшем случае придется нарезать новую резьбу на патрубках. Рекомендуется пригласить для этой цели специалиста, т. к. работа ответственная и должна быть выполнена с первой попытки.
    4. Извлекается из упаковки биметаллический прибор, защитную пленку не снимать. Радиатор имеет 4 входных отверстия (по две с каждой стороны). В незадействованные в монтаже вкрутить: в нижнюю — глухую заглушку с прокладкой, в верхнюю — заглушку с краном Маевского для стравливания воздушной пробки во время эксплуатации.

    Измерить расстояние между входами тройника резьбой ½ дюйма. Подготовить отрезок оцинкованной трубы соответствующего размера. С учетом вхождения концов в тройники.

    1. Часть, зашедшую в фитинг освободить от пластика (1,5-2 см). Завальцевать концы, чтобы не повредить внутренние резиновые прокладки.
    2. Установить перемычку в тройник, выровнять линию. Затянуть гайки крепления.

    Проконтролировать герметичность резьбовых соединений, при необходимости дополнительно протянуть.

    Замена секции чугунной батареи. Пошаговая инструкция по замене радиаторов отопления различного подключения

    Радиаторы – ответственный и аварийно-опасный элемент системы обогрева. Сигналы для незамедлительной замены батарей отопления:

    • протечки в местах соединения секций или любом месте корпуса;
    • появление трещин на лакокрасочном слое, свидетельствующих о начале разрушения радиатора;
    • неравномерный прогрев поверхности конвектора, устранить который не помогло.

    Часто батареи меняют при покупке нового жилья и проведении капитального ремонта.

    В каждом случае алгоритм работы может различаться. На это влияет: вид и материал подводящих труб; время года; наличие или отсутствие отсекающих кранов; схема разводки.

    Что предстоит сделать

    В упрощённом виде порядок работы по замене сводится к шести этапам:

    1. Опустошение системы отопления.
    2. Демонтаж старой батарей.
    3. Подготовка труб к подключению нового радиатора — нарезка новой или прогон старой резьбы.
    4. Монтаж отсекающих кранов.
    5. Подключение батареи и проверка герметичности соединений.
    6. Запуск радиатора в эксплуатацию: спуск воздуха, регулировка термостата.

    Минимальное время и трудозатраты потребует замена радиаторов отопления, оснащённых кранами, перекрывающими входящий и исходящий поток теплоносителя (см. фото ниже).

    В этом случае работу можно провести без спуска воды из системы отопления. Секция радиатора рассчитана на 200–400 мл теплоносителя и его легко слить в подставленную ёмкость.

    В какое время года лучше менять батареи

    Замена батареи может занимать от 10 минут до 3-4 часов.

    В частном доме, если всё подготовлено, а материал закуплен, время года можно не учитывать. Отключение отопления на 1-2 часа даже в сильный мороз не сильно скажется на комфорте.

    В многоквартирном доме для замены радиатора без отсекающих кранов выбирают позднюю весну или раннюю осень. В отопительный сезон отключают весь стояк. На это неохотно идут управляющие компании, так как даже на непродолжительное отключение последует жалоба жильцов подъезда, особо принципиальные могут потребовать перерасчёта.

    Кроме того, после возобновления подачи тепла (заполнения системы) есть вероятность гидроудара, что может привести к аварии в любой квартире и затоплению соседей, за что также будет отвечать УК. В рабочее время некоторые квартиры остаются без присмотра, что может привести к неприятным последствиям, так как своевременно узнать о протечке невозможно.

    В летний период коммунальные службы проводят профилактические работы в том числе опрессовку системы, что может затруднить процесс замены, так как подача теплоносителя может быть осуществлена неожиданно и во время, когда жильцы отсутствуют. Лето – период отпусков и цена на замену батарей в это время может быть выше.

    Вывод: в частном доме работы проводят по мере необходимости, в многоквартирном — в мае–июне или августе–сентябре. Отсекающие краны позволяют работать в любое время.

    Подготовительные работы

    Любую работу желательно провести в кратчайшие сроки, а это возможно только в случае правильной подготовки.

    В случае замены батареи заранее:

    • согласовывают дату работы с мастерами и управляющей компанией;
    • покупают радиаторы, подходящие по конструкции;
    • готовят инструменты и расходные материалы: сгоны, фитинги, краны, терморегуляторы, рабочий инструмент.

    Важно правильно подобрать комплектующие для предстоящих условий эксплуатации.

    Выбор радиаторов

    Типичная система отопления частного дома рассчитана на максимальное давление в 3 атм и редко более.

    Регулируемый пружинный предохранительный клапан. Наиболее часто используется в системах индивидуального отопления.

    При превышении сработает защитный клапан (на крышке видна надпись 3 бар). Исходя из этого, для индивидуальных систем подойдут практически любые из имеющихся в продаже радиаторов.

    Для многоквартирных домов до 6-7 этажей можно выбирать стальные, биметаллические или чугунные радиаторы. Алюминиевые изделия не подойдут даже для 5-этажек – теплоноситель в централизованных сетях не подходит для таких приборов. В домах выше 9 этажей где давление в системе гораздо выше, нельзя использовать алюминиевые, чугунные и некоторые виды стальных конвекторов, лучше выбрать биметаллические радиаторы.

    Межосевое расстояние радиаторов отопления.

    Межосевое расстояние учитывают при диагональной схеме подключения, в этом случае не придётся подгонять имеющиеся трубы.

    Наиболее эффективное – диагональное подключение.

    Пример диагонального подключения радиатора отопления.

    В разводке многоквартирных домов межосевое расстояние обычно равно 300, 350 или 500 мм. Исходя из этого, приобретают радиаторы.

    В любом другом случае обращают внимание на размеры старого и нового радиаторов, чтобы была возможность подвести трубы к нужным местам.

    Необходимый инструментарий и расходный материал

    Набор приспособлений для проведения работы зависит от способа подключения, вида старых и новых конвекторов.
