Мощность чугунных радиаторов отопления и их теплоотдача относятся к основным характеристикам любого прибора, обеспечивающего обогрев помещения. Обычно производители оборудования для отопительных конструкций указывают данный параметр для одной секции батареи, а требуемое их количество рассчитывают, исходя из размеров помещения и необходимой теплоотдачи чугунных радиаторов отопления.

Кроме этого учитывают и другие факторы, такие, например, как объем комнаты, наличие окон и дверей, степень утепления, особенности климатических условий и т.д. Теплоотдача радиаторов отопления зависит от материала их изготовления. Следует отметить, что чугун проигрывает в данном вопросе алюминию и стали. Теплопроводность данного материала ниже в 2 раза, чем у алюминия. Но данный недостаток компенсирует низкая инертность чугуна, который набирает тепло и отдает его долго.

В закрытых системах отопления с принудительной циркуляцией эффективность алюминиевых батарей будет значительно больше, но при условии наличия интенсивного потока теплоносителя. Что касается открытых конструкций, то при естественной циркуляции чугун имеет больше преимуществ.
Примерная мощность одной секции чугунного радиатора составляет 160 ватт, в то время как у алюминиевых и биметаллических приборов аналогичный параметр находится в пределах 200 ватт. Поэтому при равных условиях эксплуатации батарея из чугуна должна иметь большое количество секций.

Мощность стальных радиаторов. Свойство теплоотдачи

Мощность стальных радиаторов отопления, так же как и всех остальных видов обогревателей основана на принципе их работы:

1. Теплоноситель, попадая в батарею, циркулирует по резервуару (у стальных панельных моделей – это каналы), при этом в горячем состоянии он направлен вверх, тогда как при остывании идет вниз. В автономной или централизованной отопительной системе нагревом носителя занимается котел.
2. За время, что горячая вода соприкасается с радиатором, она отдает ему свое тепло, нагревая его стенки. Этот момент очень важен, так как от размера обогревателя зависит, какой длины будет ее путь, и чем он дольше, тем горячее радиатор.
3. Нагретые стенки конструкции отдают свою температуру воздуху, который распространяется по помещению под воздействием потоков тепла.
4. Чтобы увеличить уровень теплоотдачи, отопительный прибор теплообменниками, как это видно по стальным радиаторам типа 11, 22 и 33.

Наличие теплообменников значительно увеличивает мощность стальных радиаторов, работая по двум нагревательным принципам: радиаторному, при котором используется тепло стенок устройства, и конвекторному, который образует движение разогретого воздуха.

Как правило, показатели мощности изготовитель указывает в техпаспорте, поэтому можно ориентироваться по нему, но еще лучше самостоятельно произвести расчеты с учетом площади помещения, температуре воздуха и количеству теплопотерь.

Последствиями неправильно подобранного обогревателя являются:

1. Так называемое перетапливание, когда в помещении настолько жарко, что приходится держать форточку открытой. Это создает вредный для организма микроклимат, вынуждает платить больше за энергозатраты или устанавливать термостаты, чтобы снижать нагрузку на систему.
2. Если мощность панельных стальных радиаторов отопления ниже необходимого уровня, то в комнате холодно даже при их максимальной нагрузке.
3. Сильные перепады давления в отопительной системе, оснащенной слабыми батареями, приведет к аварии, так как они не выдержат подобных «стрессов».

Всех перечисленных проблем можно избежать, если знать, что именно влияет на теплоотдачу батарей отопления, и как поднять их эффективность.

Кпд чугунной и алюминиевой батареи. Теплоотдача – ключевой показатель эффективности

Коэффициент теплоотдачи радиаторов – это показатель его мощности. Он определяет количество выделенного тепла за определенный промежуток времени. На мощность конвектора влияют: физические свойства прибора, его тип подключения, температура и скорость теплоносителя .

Мощность конвектора, указанная в его техпаспорте, обусловлена физическими свойствами материала, из которого изготовлен прибор, и зависит от его межосевого расстояния. Чтобы рассчитать необходимое количество секций радиатора для помещения, понадобится площадь жилья и коэффициент теплового потока прибора.

Вычисления производятся по формуле:

Количество секций = S/ 10 * коэффициент энергии (K) / величина теплового потока (Q)

Пример : Необходимо рассчитать количество секций алюминиевой батареи (Q = 0,18) для помещения, площадью 50 м².

Расчет: 50 / 10 * 1 / 0,18 = 27,7. То есть, для обогрева помещения понадобится 28 секций. Для монолитных приборов, за место Q, ставим коэффициент теплоотдачи радиатора и в результате получаем необходимое количество батарей.

Если конвекторы будут установлены рядом с источниками, влияющими на теплопотери (окна, двери), то коэффициент энергии берется из расчета — 1.3.

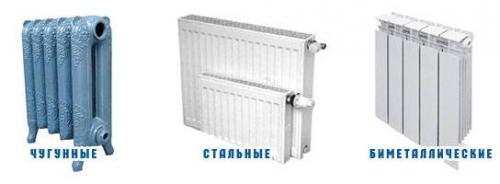

Для отопления используются радиаторы: стальные, алюминиевые, медные, чугунные, биметаллические (сталь + алюминий) , и все они имеют разную величину теплового потока, обусловленную свойствами металла.

Узнайте как рассчитать количество секций в биметаллических радиаторах ?

Схемы подключения радиаторов для частного дома, как выбрать лучший вариант, читайте здесь .

Как выбрать хороший масляный радиатор для дома: советы , рекомендации, польза и вред.

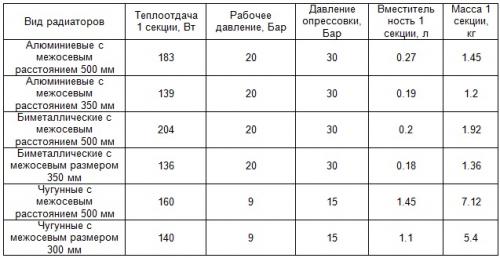

Таблица мощности чугунных радиаторов. Факторы, которые влияют на показатели

Наибольшей теплоотдачей обладают медные и алюминиевые конвекторы. Самый низкий коэффициент мощности наблюдается у чугунных батарей, но он компенсируется их способностью сохранять тепло длительное время.

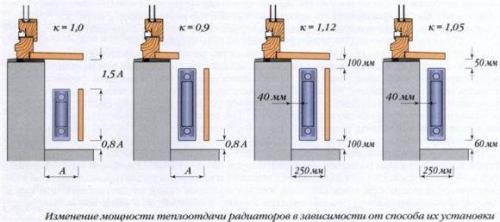

На эффективность КПД влияет правильный монтаж теплоприборов:

• Оптимальное расстояние между полом и батареей – 70-120 мм, между подоконником – не менее 80 мм.
• Обязательно предусматривается установка воздуховыпускника (крана Маевского).
• Горизонтальное положение теплоприбора.

Радиаторы с лучшей теплоотдачей:

Размещение радиаторов

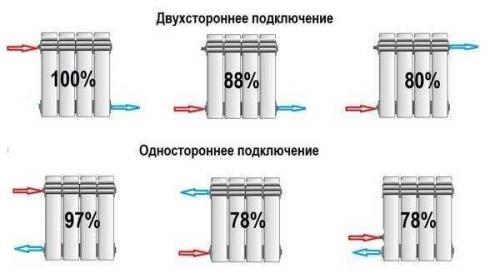

Выделяют следующие типы подключения:

1. Диагональное. Подающая труба монтируется к конвектору слева сверху, а выводящая снизу справа.
2. Боковое (одностороннее). Подающая и обратная труба крепятся к теплоприбору с одной стороны.
3. Нижнее. Обе трубы подводятся к батарее снизу, с противоположных сторон.
4. Верхнее. Трубы монтируются к верхним выходам теплоприбора, с обеих сторон.

Самым эффективным способом является диагональное подключение, которое позволяет равномерно нагреться прибору. При небольшом количестве секций, можно повысить мощность посредством бокового подключения.

Если секций одного радиатора более 15, то данная схема будет неэффективной, так как дальняя боковая сторона не будет прогреваться в данной мере.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/alyuminievyy-ili-chugunnyy-radiator-chugunnaya-batareya

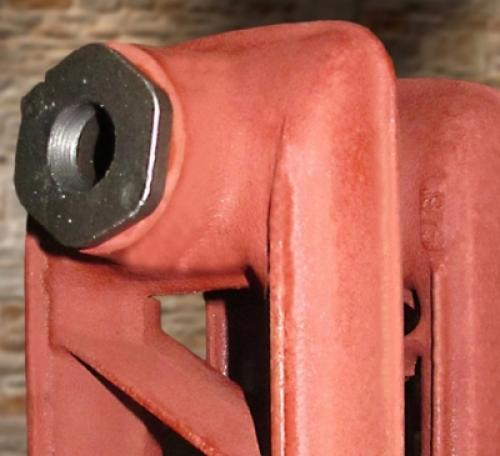

Мощность одной секции чугунного радиатора мс-140. Особенности радиатора МС-140-500

Радиаторы чугунные МС-140 с межосевым расстоянием 500 мм предназначены для обогрева зданий любого назначения, начиная от частных жилых домов и заканчивая промышленными и производственными постройками. Они обладают неплохой теплоотдачей и стойкостью к агрессивному теплоносителю. Чугунные «гармошки» упрямо не хотят покидать рынок отопительного оборудования, так как они считаются самыми неприхотливым видом радиаторов.

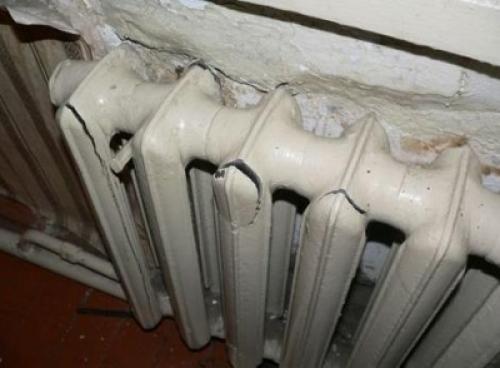

Чугунные батареи являются одними из самых долговечных. Это обусловлено физическими и химическими качествами металла.

Главным достоинством чугунных батарей является их продолжительный срок службы. Чугун неохотно вступает в реакцию с водой и агрессивными соединениями, хорошо сопротивляясь коррозии. Не подвержен ей и верхний слой, защищенный грунтовкой и краской. Даже при отсутствии внешней защиты чугун практически не портится и не истончается. Доходит до того, что в некоторых случаях эти радиаторы могут пережить по сроку службы само здание.

Теплоотдача чугунных радиаторов МС-140 с межосевым расстоянием составляет от 140 до 185 Вт на одну секцию. Это довольно приличный показатель, что позволяет чугуну успешно конкурировать с другими типами батарей отопления. Сегодня чугунные батареи выпускаются многими отечественными заводами и не собираются покидать прилавки сантехнических магазинов.

Благодаря современным технологиям литья чугуна, готовые изделия получаются особо прочными и не нуждаются в слишком частом уходе.

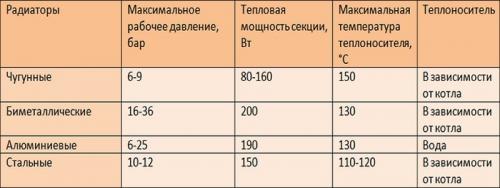

Отличия технических характеристик чугунных батарей отопления от других популярных видов батарей.

Какими достоинствами обладают чугунные радиаторы МС-140-500?

• Стойкость к агрессивному теплоносителю – централизованные системы отопления не щадят даже самые выносливые современные радиаторы. Чугун же практически не вступает в реакцию с едкими и агрессивными соединениями;
• Большая внутренняя емкость – благодаря этому радиаторы практически никогда не забиваются и не засоряются. Также внутренний объем способствует уменьшению гидравлического сопротивления;
• Продолжительный срок службы – гарантия от производителей достигает 10-20 лет. Что касается реального срока службы, то он составляет до 50 лет и даже больше, нужно лишь грамотно ухаживать за батареями и вовремя их подкрашивать;
• Длительное сохранение тепла – если отопление отключится, чугун еще долго будет сохранять и отдавать тепло, обогревая помещения и комнаты;
• Доступная стоимость – цена на чугунные радиаторы МС-140-500 стартует с отметки в 350-400 рублей за одну секцию (в зависимости от производителя).

Перечислим несколько недостатков:

Одним из главных минусов чугунных батарей является неустойчивость к гидроударам, здесь они уступают биметаллическим собратьям.

• Большой вес – пожалуй, это один из самых важных недостатков. Одна секция весит свыше 7 кг, из-за чего вес батареи из 10 секций составляет свыше 70 кг;
• Сложность в монтаже – если алюминиевый или стальной радиаторы можно смонтировать самостоятельно, то над чугунной батареей придется потрудиться вдвоем-втроем. К тому же, для крепления к стене нужен хороший выносливый крепеж (да и сами стены не должны рассыпаться под тяжестью батарей);
• Отсутствие стойкости к высокому давлению – чугунные батареи ориентированы на эксплуатацию в составе автономных отопительных систем (допускается монтаж в малоэтажных домах, подключенных в централизованным системам).

Также мы можем выделить в качестве недостатка чугунных батарей МС-140 их высокую инерционность – от подачи теплоносителя до прогрева системы проходит много времени.

Несмотря на присутствие некоторых недостатков, чугунные батареи продолжают пользоваться устойчивым спросом – потребителей подкупает оптимальное сочетание цены, качества и технических характеристик.

Чугунные радиаторы МС-140 могут эксплуатироваться в составе автономных и централизованных системах отопления с максимальным давлением теплоносителя до 9-10 атмосфер . Температура теплоносителя может достигать +120-130 градусов – чугун остается стойким к таким температурным перегрузкам. Главное, не подвергать его сильным ударам, иначе он может расколоться.

Радиаторы МС-140 могут эксплуатироваться в системах с естественной и принудительной циркуляцией теплоносителя. Система может быть открытой или закрытой – чугун может работать в любых условиях. Главное, чтобы параметры отопления не превышали указанные в паспортных данных значения. Трудность в эксплуатации вызывается лишь необходимостью регулярного ухода – следите за состоянием красочного покрытия и не допускайте образования очагов коррозии.

Мощность секции алюминиевого радиатора. Мощность и количество секций алюминиевых радиаторов

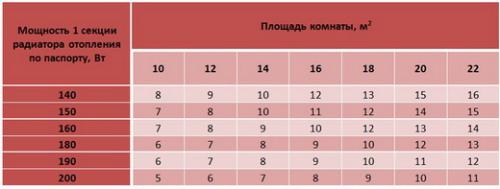

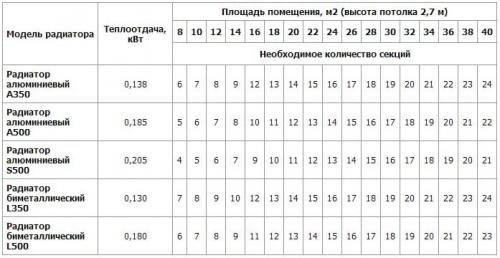

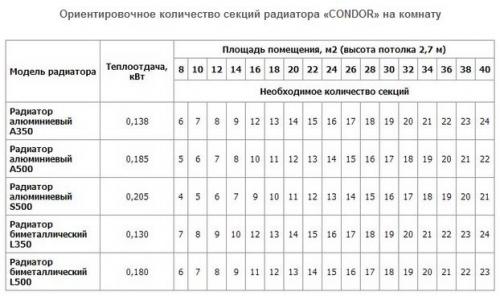

Наиболее простой расчет количества секций алюминиевых радиаторов осуществляется по площади помещения. Этот метод предусматривает использование нормы тепла на 1 м². Она равна 100 Вт. Этот метод нужно применять только для комнат, высота которых не будет больше 3 м.

Если же помещение частного дома выше, можно пойти двумя путями:

1. Использовать другой метод.
2. Воспользоваться специальными коэффициентами, которые были разработаны для расчета мощности радиатора по площади.

Корректировка нормы в зависимости от высоты

Для этого ее умножают на один из коэффициентов :

• 1,05 – если потолок имеет высоту, равную 3 м;
• 1,1 – в случае высоты потолка, равной 3,5 м;
• 1,15 – если стена имеет высоту, равную 4 м;
• 1,2 – стенка является 4,5-метровой.

Общая формула расчета количества секций

Qc = S x 100 x k / Р , где

• S является площадью комнаты;
• k представляет собой корректирующий коэффициент нормы 100 Вт/м²;
• Р является мощностью одной секции.

Произведение S x 100 x k является приблизительным количеством тепла, которое должен создать радиатор отопления .

Расчет количества тепла, нужного для обогрева

Чтобы его рассчитать нужно, использовать формулу:

Ру = S x 100 x k х k1 х k2 х k3 х k4 х k5 х k6 ,

где k1 определяет степень влияния вида остекления на утечку тепла . Его величина может быть такой:

1. 0,85 – если в окнах стоит тройной стеклопакет;
2. 1 – если окна имеют двойной стеклопакет;
3. 1,27 – когда стоит одинарное стекло.

k2 является показателем, определяющим влияние площади окон на утечку тепла. Для расчета берут такие его значения:

1. 0,8 – когда площадь окон составляет 10 часть площади пола;
2. 0,9 – когда соотношение составляет 20%;
3. 1,1 – когда соотношение равно 30%;
4. 1,2 – когда соотношение равняется 40%.

k3 демонстрирует влияние количества наружных стен на уход тепла. Имеет следующие значения:

1. 1,1 – для комнат с 1 внешней стеной;
2. 1,2 – если есть 2 наружные стенки;
3. 1,3 – для помещений с 2 внешними стенами;
4. 1,4 – для 4 внешних стенок.

k4 характеризует то, как убегает тепло через стены в зависимости от теплоизоляции. Его величина может быть такой:

1. 0,85 – для комнат с очень хорошей теплоизоляцией;
2. 1 – для нормально утепленных стенок;
3. 1,27 – для плохо утепленных комнат.

k5 определяет уровень влияния помещения дома, расположенного этажом выше. Этот коэффициент такой:

1. 0,8 – если сверху находится обычная отапливаемая комната;
2. 0,9 – в случае наличия чердака с отоплением;
3. 1 – если чердак без отопления.

k6 представляет собой показатель, который демонстрирует влияние температуры воздуха за окном. Он может быть таким:

1. 0,7 для t = -10 °C;
2. 0,9 для t = -15 °C;
3. 1,1 для t = -20 °C;
4. 1,3 для t = -25 °C;
5. 1,5 для t = -30 °C.

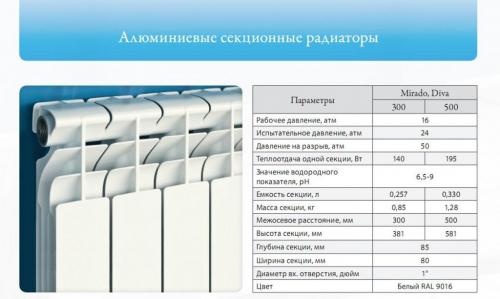

Мощность секции алюминиевого радиатора

В формулу расчета числа секций можно подставлять ту мощность, которую производитель указал в технической документации. Это правильно, когда в отопительной системе циркулирует теплоноситель с температурой 100 °С, и он охлаждается до 80 °С. Производители указывают теплоотдачу батареи при условии ΔТ = 70 °С. Этот показатель они рассчитали исходя из формулы:

ΔТ = (t1 + t2) / 2 – t3 , где

• t1 представляет температуру теплоносителя на входе,
• t2 является температурой теплоносителя на выходе,
• t3 представляет собой температуру помещения дома.

ΔТ = 70 °С только тогда, когда теплоноситель имеет вышеуказанные уровни температуры и t3 = 20 °С.

Такой теплоноситель практически никогда не циркулирует в и центральных отопительных системах. Всегда следует узнавать правильную мощность секции батареи. Для этого нужно рассчитать ΔТ, используя показатели своей системы отопления.

После чего берут специальную табличку, в которой производитель указал теплоотдачу радиатора при различных ΔТ, и ищут полученный показатель. Возле него находится корректирующий коэффициент. Например, для ΔТ = 50 ° С он составляет 0,65. Эту цифру умножают на мощность секции батареи. Далее полученный результат можно подставлять в указанную в самом начале формулу.
