Очередная статья в рубрике – «потребление квартиры». Итак, как сейчас уже начался отопительный сезон многим интересно мощность своих батарей. Ведь от мощности зависит тепло в комнате и в целом в квартире (знать это нужно при расчете радиаторов отопления на уровне проектирования отопительной системы). Сегодня я расскажу о мощности 1 секции чугунного радиатора …

Чугунные радиаторы бывают различных марок, однако их не так много и их можно перечислить по пальцам. Все остальное лишь их вариация. Сегодня самые основные.

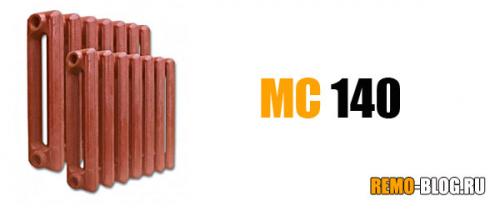

Классический и самый распространенный радиатор, устанавливается во многих квартирах нашей страны, а также многих стран постсоветского пространства. Ширина секции 140 мм, высота (между подводящими трубами) 500 мм. Дополнительная маркировка MC 140 – 500. Мощность 1 секции этого радиатора – составляет 175 Вт тепловой энергии.

Однако есть много вариаций этого радиатора

МС 140 – 500 с оребрением (коллектор)

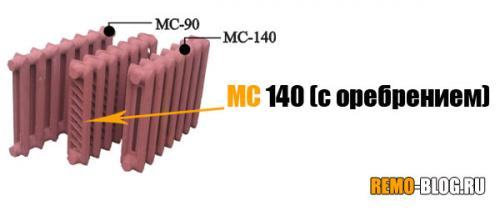

Самый энергоэффективный вариант радиатора МС 140. Все дело в том, что между секциями устанавливаются дополнительные чугунные ребра, которые также дают дополнительный обогрев помещению. Мощность такого радиатора составляет 195 Вт тепловой энергии (что на 20Вт больше чем у классического МС 140). Однако у таких радиаторов есть существенный минус, нужно следить за частотой этих ребер, если они забьются (пылью например), то тепловая эффективность падает на 30 – 40 Вт!

MC 140 – 300

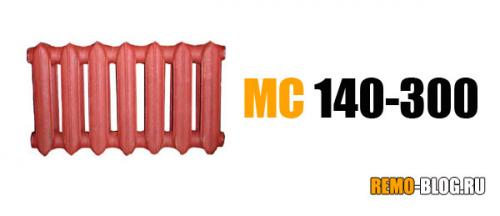

Как понятно из названия этот радиатор имеет ширину в те же 140 мм, а вот высота всего 300 мм. Это компактный вид радиаторов. Мощность одной секции всего 120 Вт тепловой энергии.

Мощность одной секции биметаллического радиатора. Расчет тепловой мощности

Для организации обогрева помещений необходимо знать требуемую мощность на каждое из них, после чего произвести расчет теплоотдачи радиатора. Расход тепла на обогрев комнаты определяется достаточно простым способом. В зависимости от расположения принимается величина теплоты на обогрев 1 м3 комнаты, она составляет 35 Вт/ м3 для южной стороны здания и 40 Вт/ м3 – для северной. Реальный объем помещения умножается на эту величину и получаем требуемую мощность.

Внимание! Приведенный метод подсчета необходимой мощности является укрупненным, его результаты учитываются только в качестве ориентира.

Для того чтобы рассчитать алюминиевые или биметаллические батареи, надо отталкиваться от характеристик, указанных в документации производителя. В соответствии с нормативами там дается мощность 1 секции радиатора при DT = 70. Это означает, что 1 секция даст указанный тепловой поток при температуре теплоносителя на подаче 105 ºС, а в обратке – 70 ºС. При этом расчетная температура внутренней среды принимается 18 ºС.

Исходя из нашей таблицы, теплоотдача одной секции биметаллического радиатора с межосевым размером 500 мм составляет 204 Вт, но только при температуре в подающем трубопроводе 105 ºС. В современных системах, особенно индивидуальных, настолько высокой температуры не бывает, соответственно, и отдаваемая мощность уменьшится. Чтобы узнать реальный тепловой поток, нужно вначале просчитать параметр DT для существующих условий по формуле:

DT = (tпод + tобр) / 2 – tкомн, где:

• tпод – температура воды в подающем трубопроводе;
• tобр – то же, в обратке;
• tкомн – температура внутри комнаты.

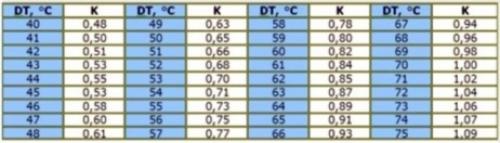

После этого паспортная теплоотдача радиатора отопления умножается на поправочный коэффициент, принимаемый в зависимости от значения DT по таблице:

Например, при графике теплоносителя 80 / 60 ºС и комнатной температуре 21 ºС параметр DT будет равен (80 + 60) / 2 – 21 = 49, а поправочный коэффициент – 0.63. Тогда тепловой поток 1 секции того же биметаллического радиатора составит 204 х 0.63 = 128.5 Вт. Исходя из этого результата и подбирается количество секций.

Теплоотдача советских чугунных радиаторов. Каким должен быть радиатор из чугуна

Сегодня на рынке стройматериалов вниманию потребителей представлены радиаторы из различных материалов, но чугунные по-прежнему востребованы. Если выбор пал именно на изделия из чугуна, а первую очередь следует обращать внимание на следующие параметры:

• на рабочее давление – благодаря этому показателю можно узнать, какое давление теплоносителя (обычно воды) способен выдержать конкретный радиатор. Чем выше здание, тем большее давление для эффективного результата необходимо отопительному прибору;
• на рабочий температурный режим – он означает оптимальную температуру для теплоносителя на входе и выходе его из системы при каждом нагреве. Например, величина 90/70 говорит о том, что на входе температура теплоносителя должна составлять 90°C, а на выходе – 70°C;
• на величину площади поверхности теплоизлучения;
• на показатель, какая теплоотдача у чугунных радиаторов данной модели. Этот показатель говорит о количестве тепла, которое отдает секция батареи за время нахождения теплоносителя в ней до момента его выхода из радиатора.

Также немаловажное значение имеет форма приобретаемого отопительного прибора. Ранее у чугунных батарей времен Советского Союза была форма гармошки, поэтому небольшая поверхность нагрева не могла обеспечивать высокий уровень.

Кроме этого, теплоноситель частично теряет тепло во время передвижения от отопительного котла в направлении радиаторов по причине того, что при обустройстве водяного отопления монтируют массивный и длинный трубопровод.Чтобы нагреть жидкий теплоноситель до 90°C у котла должна быть большая мощность. В частных домовладениях обычно предпочтение отдается теплогенераторам с небольшой мощностью и поэтому в них системы отопления функционируют в низкотемпературном режиме, а для обеспечения комфортных условий проживания увеличивают количество секций в батареях.

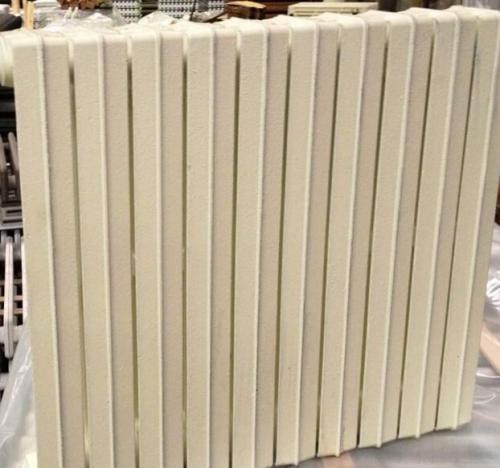

Современные чугунные батареи можно собирать из необходимого количества секций. К примеру, модель радиатора 1К60П-500 состоит из плоских пластин, каждая из которых имеет мощность всего 70 Вт и площадь нагрева равную 0,116 м². Но теплоотдача чугунных батарей, собранных из этих пластин, гораздо больше, чем у известных многим потребителям «гармошек». Такая практически литая нагревательная панель способствует образованию широкого потока тепла.

Необходимую тепловуюжелательно подбирать на основании расчетов, выполняемых специалистами проектных организаций для конкретного помещения. Кроме этого, можно приобрести готовые радиаторы, которые состоят из разного (4-6-8-12) количества ребер.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/moshchnost-1-sekcii-chugunnogo-radiatora-sravnitelnye-vyvody

Таблица мощности чугунных радиаторов. Факторы, которые влияют на показатели

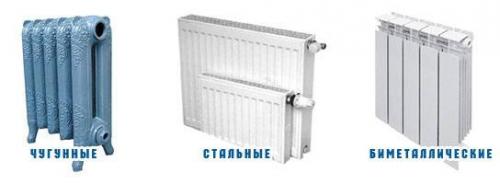

Наибольшей теплоотдачей обладают медные и алюминиевые конвекторы. Самый низкий коэффициент мощности наблюдается у чугунных батарей, но он компенсируется их способностью сохранять тепло длительное время.

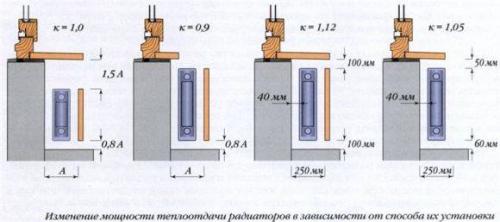

На эффективность КПД влияет правильный монтаж теплоприборов:

• Оптимальное расстояние между полом и батареей – 70-120 мм, между подоконником – не менее 80 мм.
• Обязательно предусматривается установка воздуховыпускника (крана Маевского).
• Горизонтальное положение теплоприбора.

Радиаторы с лучшей теплоотдачей:

Материал	Модель, производитель	Номинальный тепловой поток (КВт)	Стоимость за секцию (руб)
Алюминий	Royal Thermo Indigo 500	0,195	700,00
Rifar Alum 500	0,183	700,00
Elsotherm AL N 500х85	0,181	500,00
Чугун	STI Нова 500 (секционного типа)	0,120	750,00
Биметалл	Rifar Base Ventil 500	0,204	1100,00
Royal Thermo PianoForte 500	0,185	1500,00
Sira RS Bimetal 500	0,201	1000,00
Сталь	Kermi FTV(FKV) 22 500	2,123 (панель)	8200,00 (панель)

Размещение радиаторов

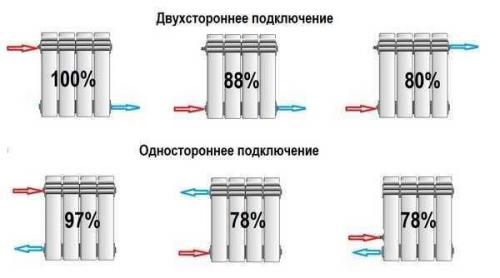

Выделяют следующие типы подключения:

1. Диагональное. Подающая труба монтируется к конвектору слева сверху, а выводящая снизу справа.
2. Боковое (одностороннее). Подающая и обратная труба крепятся к теплоприбору с одной стороны.
3. Нижнее. Обе трубы подводятся к батарее снизу, с противоположных сторон.
4. Верхнее. Трубы монтируются к верхним выходам теплоприбора, с обеих сторон.

Самым эффективным способом является диагональное подключение, которое позволяет равномерно нагреться прибору. При небольшом количестве секций, можно повысить мощность посредством бокового подключения.

Если секций одного радиатора более 15, то данная схема будет неэффективной, так как дальняя боковая сторона не будет прогреваться в данной мере.
