Кран Маевского предназначен для упрощения удаления воздушной пробки. По сути это своеобразный клапан на радиаторе отопления для спуска воздуха. С его помощью это легко сделать самостоятельно. На радиаторах он находится в верхней части боковой стенки крайней секции. Давайте рассмотрим как спустить воздух с батареи отопления с краном в квартире.

Для упрощения работы существуют специальные съемные ручки, которые надеваются на внутреннюю металлическую часть клапана. Если у вас есть такая, то выгнать воздух из системы отопления будет достаточно просто. Если ручки нет, на центральной части крана может быть насечка для отвертки.

Подставьте под кран Маевского емкость объемом 0,5-1 литр. После этого открутите его – начнет выходить воздух. После этого в емкость с характерным шипением, под напором, потечет воздух, смешанный с водой. Дождитесь пока не потечет чистая вода и закройте кран.

Спуск воздуха из радиатора через кран Маевского

Если на кране Маевского нет рукоятки и нет возможности воспользоваться отверткой, вам потребуется ключ соответствующего размера. Также подойдет разводной или газовый.

1. Оберните поверхность радиатора ветошью или тряпкой, а снизу подставьте емкость для воды.
2. Медленно открутите кран пока не почувствуете движение воздуха или шипение. Не пытайтесь его сорвать если он закручен туго – прикладывайте равномерное усилие.
3. Дождитесь пока воздух не выйдет и не польется вода.
4. Слейте 1-2 литра воды.
5. Закрутите кран, подождите 5-10 минут.
6. Заново открутите кран, проверьте, не осталось ли воздуха.
7. Повторите процесс, пока весь воздух не уйдет из системы.

Кран Маевского. Виды крана Маевского, устройство и принцип работы

Существует два основных вида КМ: механический кран и автоматический воздухоотводчик. Принципы работы этих устройств существенно различаются вследствие их конструктивных особенностей. Рассмотрим подробнее конструкцию и принцип действия каждого из этих устройств.

Механический кран

Механический КМ получил самое широкое распространение в отопительных и других гидравлических системах с принудительной циркуляцией рабочей жидкости.

Особенности конструкции

Конструкция механического крана Маевского отличается простотой и надежностью. Устройство состоит их следующих элементов:

• корпуса с входным и выходным каналами;
• конусного винта, выполняющего роль запорного клапана;
• поворотной части.

По исполнению механический КМ может быть:

• радиаторным – устанавливается на отопительные приборы;
• традиционным – используется во всех типах замкнутых гидравлических систем с принудительной циркуляцией рабочей среды;
• комплектным – состоит из шарового крана с интегрированным КМ.

В зависимости от конструктивных особенностей головки конусный винт может откручиваться:

• отверткой;
• шестигранным или четырехгранным ключом;
• без помощи инструмента, специальной рукояткой, стационарно закрепленной на головке конусного винта.

Механический кран Маевского может быть изготовлен из:

• стали;
• латуни (сплав меди с цинком);
• чугуна;
• нержавеющей легированной стали;
• термостойкого пластика.

Благодаря высоким эксплуатационным свойствам, длительному сроку службы и доступной цене, наибольшее распространение получили латунные механические краны Маевского.

Принцип работы механического крана Маевского

Поскольку плотность воздуха значительно меньше плотности любого теплоносителя, скопившаяся в радиаторе паровоздушная смесь перемещается по трубопроводам быстрее рабочей среды, поэтому при возможности сообщения с атмосферой самопроизвольно высвобождается. Происходит это следующим образом:

При откручивании винта, его конусная часть выходит из седла, открывая тем самым входной канал. Под воздействием рабочего давления в системе паровоздушная смесь устремляется во входной канал и удаляется из отопительного контура через выходной канал. После развоздушивания системы конусный винт закручивается и перекрывает входной канал – система готова к работе.

Автоматический воздухоотводчик

Автоматическое удаление воздушных пробок позволяет значительно увеличить эффективность работы отопительной системы. Кроме этого, автоматический воздухоотводчик исключает возможность завоздушивания радиаторов и магистральных трубопроводов.

Особенности конструкции

Главным отличием автоматического воздухоотводчика от механического КМ является наличие поплавкового клапана. Именно за счет этого элемента удаление паровоздушной смеси из радиаторов и трубопроводов происходит автоматически.

Любой автоматический воздухоотводчик состоит из следующих основных элементов:

1. корпуса;
2. резьбовой крышки;
3. поплавка;
4. жиклера;
5. держателя;
6. золотника;
7. пружины;
8. уплотнительного элемента;

В продаже можно встретить прямые, угловые и радиаторные воздухоотводчики.

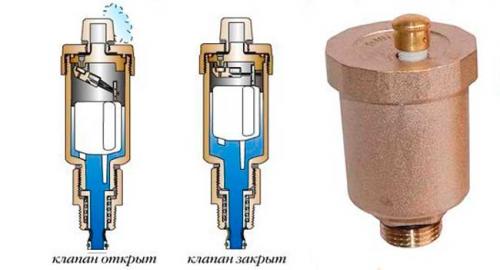

Принцип работы автоматического воздухоотводчика

При наличии в рабочей камере воздухоотводчика рабочей среды, поплавок находится в крайнем верхнем положении. При таком расположении поплавка игольчатая головка клапана полностью перекрывает впускное отверстие.

Если в камеру попадает паровоздушная смесь, рабочее давление падает и поплавок опускается вниз, открывая тем самым, впускной канал, через который воздух выбрасывается в атмосферу. По мере наполнения камеры теплоносителем, поплавок постепенно поднимается вверх, до полного закрытия входного канала.

Важно! Особенности конструкции и принцип работы автоматического воздухоотводчика позволяют монтировать его в отопительную систему только в вертикальном положении.

Как спустить воздух с батарей в квартире. Когда нужно стравливать воздух из батарей

Любой газ намного легче воды, и поэтому, попадая в радиатор, он начинает скапливаться в верхней точке. Если процесс будет продолжаться, то воздух начинает расширяться и опускать уровень воды. В результате 50% объёма радиатора и более может оставаться без воды. Отопительный прибор практически перестаёт функционировать. Поэтому стравливать воздух из батарей нужно обязательно в любом случае.

Чтобы знать, когда нужно спустить воздух из радиатора отопления в квартире многоэтажного дома, надо понимать, когда чаще всего он туда попадает. Это происходит при следующих обстоятельствах.

1. По окончании отопительного сезона в летний период службы теплоснабжения осуществляют профилактические мероприятия, в течение которых теплоноситель сливают из системы, как частично, так и полностью. Перед началом холодов в систему заливают новую воду. Вместе с ней в радиаторы попадают газовые смеси.
2. Владельцы частных домов летом часто сами занимаются ремонтом автономной системой отопления. В результате неумелых действий в систему обогрева заходит воздух.
3. В многоквартирных домах с чугунными батареями в летний период специально спускают воду. Это делают, чтобы избежать работ по замене прокладок между регистрами. Если в системе оставлять теплоноситель, то старые радиаторы могут потечь в местах соединений секций из-за охлаждения воды и падения давления. Когда придётся запускать систему отопления снова, в неё зайдёт большое количество воздуха.
4. За летний период объём теплоносителя заметно уменьшается в объёме. При открытии запорной арматуры из-за отрицательного давления заливаемая вода всасывает в себя газы и заполняет ими все стояки.

Как быстро спустить воздух с батареи. Как спустить воздух с батареи: с помощью крана Маевского и другими способами

При появлении в системе отопления пробок из воздуха, работа ее несколько ухудшается. В системе происходит плохое или неравномерное прогревание радиаторов отопления, слышен шум, хлопки. Данные неполадки приводят иногда и к гидравлическому удару, а в подобном случае система отопления может выйти из строя. Поэтому следует регулярно прислушиваться к работе отопления. Следует обязательно выполнить удаление воздуха для нормальной работы отопления.
Рассмотрим в статье как выпустить воздух из батареи отопления.

Причины завоздушивания системы

Возможные причины появления воздушных пробок в системе отопления:

• после выполнения ремонтных работ;
• при добавлении объема теплоносителя;
• при отсутствии или неправильном монтаже элементов удаления воздуха;
• нарушена герметичность соединительных элементов;
• неправильный монтаж системы (особенно это касается при монтаже естественной циркуляции теплоносителя).

Как понять что батарея завоздушена

Первым признаком нахождения воздуха может быть более низкая температура прогрева в радиаторе отопления в верхней его части, либо стать совсем холодным.

Также можно наблюдать следующее:

• слышен шум работе отопления, шипение или бульканье;
• при простукивании радиатора, можно услышать звонкий звук;
• при большом количестве воздуха в трубопроводах, при сильном нагреве теплоносителя, части системы могут даже вибрировать.

В этих случаях необходимо сразу начинать его удаление.

Опасность воздушных пробок

Завоздушивание системы отопления довольно частое явление. Малое количество воздуха может и не влиять на эффективность работы отопления.

На трубах и в радиаторах отопления появляется известковый налет, через некоторое время пропускная способность системы уменьшается. При позднем удалении воздуха, налет на трубах может полностью перекрыть прохождение теплоносителя. В этом случае придется полностью или частично выполнять ремонт всей системы отопления.

При наличии циркуляционного насоса при наличии воздуха в системе, первым из строя часто выходит данный важный прибор.

Основные мероприятия позволяющие уменьшить образование воздушных пробок

Мероприятия, которые позволяют уменьшить образование воздушных пробок в системе отопления:

1. Выполнить правильный монтаж, т.е. соблюдать в нужном направлении уклоны трубопроводов. Выполнить тщательно монтаж радиаторов отопления.
2. При заполнении системы не следует давать сильный напор теплоносителя. Если объем системы значительный, то теплоноситель поступает довольно медленно, а при сильном напоре воды в ней образуются при заполнении воздушные пузырьки, они и способствуют появлению воздушных пробок. Не стоит торопиться при заполнении системы отопления.
3. Ненадежно выполненные точки соединения элементов способствуют протечкам теплоносителя, и воздух постепенно проникает внутрь отопительной системы.
4. Для удаления воздуха монтируются специальные сантехнические приборы.

Как спустить воздух из батарей отопления

Как спустить воздух из радиаторов отопления зависит главным образом от оборудования, предназначенного для отвода воздуха. Для этого можно использовать краны, заглушки, специально установленные краны Маевского, автоматические воздухоотводчики. Можно использовать циркуляционный насос, расширительный бак или термостат.

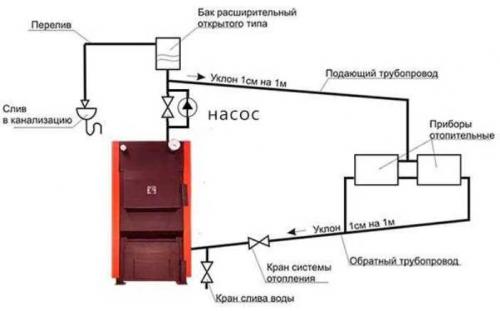

Через расширительный бак

При монтаже отопления с использованием естественной циркуляции воздух из системы может удаляться через расширительный открытый бак. Подача магистрали отопления должна быть смонтирована вертикально к баку.

Расширитель должен быть смонтирован на самой верхней части системы. В одноэтажных частных домах часто расширительный бак монтируется даже в чердачном помещении.

Особое внимание уделяется соблюдению правильных уклонов, как на магистрали подачи, так и обратки.

В данном случае воздух, который попал в систему, удаляется при работе отопления через открытый расширительный бак.

С помощью клапанов для сброса воздуха

Этот вариант применяется при закрытой циркуляции теплоносителя. В системе обязательно используется циркуляционный насос.

Здесь следует смонтировать в верхней точке открытый расширитель, а закрытого типа установить возле входа в отопительный котел на обратке.

В закрытой системе уклоны труб отопления соблюдать не обязательно, т.к. насос принудительно подает теплоноситель.

Можно отметить, что по возможности в небольшом доме можно выполнить и правильные уклоны трубопроводов, это поможет слегка обогреть жилище при отсутствии электроэнергии.

Для удаления воздуха на поворотах и верхних точках отопительной системы монтируются специальные автоматы-воздухоотводчики. Также их устанавливают в верхней части гидрострелки .

Кран Маевского старого образца. Описание крана Маевского

В каком бы направлении мы не рассматривании клапан Маевского, он имеет соответствие со своим технологическим назначением и регламентом внутри отраслевого стандарта, и является краном для спускания воздуха СТД 7073В из промышленных или бытовых систем отопления.

Название кран Маевского используется только лишь в народе. По государственным стандартам его относят к запорным кранам и называют — игольчатый радиаторный воздушный клапан.

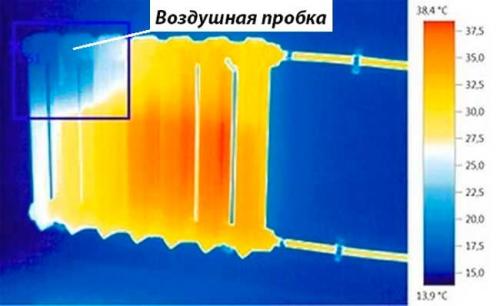

Одна из самых частых проблем, приводящая к нарушению работы отопительных систем, это скапливание воздуха. Образовавшаяся пробка не дает жидкости нормально циркулировать. В следствии чего радиатор с воздухом внутри снижает работоспособность всей системы.Теплоноситель, который циркулирует в отопительном радиаторе, играет роль обеспечения тепла в холодный период. Но бывает такое, что батареи не прогреваются до конца. Это может происходить из-за того, что в радиаторе скапливается воздух, и он мешает горячей воде заполнить все пространство радиатора. Поэтому, этот воздух нужно как-то убрать от туда. Именно для этого и работает кран Маевского.

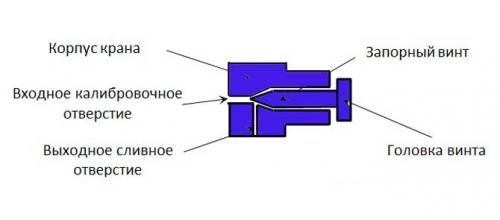

Устройство крана Маевского

Как спускать воздух из крана? Его работа основывается на принципе стравливания воздушной пробки в момент ослабления запорного клапана.

Клапан крана Маевского устроен также, как и обычный кран, т. е. открывается и закрывается герметическое соединение из газообразной или гидравлической среды с большим давление в среду с нормальными условиями. Исторический прототип современной конструкции клапана Маевского — это обыкновенный водопроводный кран с седельчатым типом.

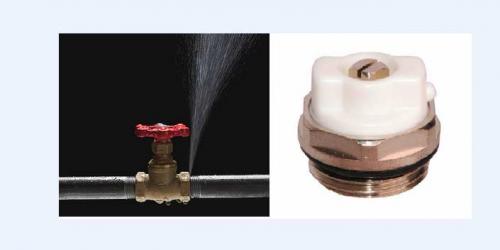

Но при использовании обычного водопроводного крана происходила не контролируемая утечка воды из отопительной системы. Для этого нужна была особая конструкция крана, которая бы затрудняла или полностью исключала потерю жидкости из сети отопления. Эта проблема была решена с изобретение крана Маевского, который потерпел большое количество усовершенствований.

Кран Маевского изобрели более 80-ти лет назад. Это очень простое приспособление очень эффективное и надежное. Поэтому она актуально до сих пор.

Кран устанавливают в верхней части отопительных радиаторов. Он может иметь автоматический воздухоотводчик или управляться вручную.

Открывая вентиль на пол оборота, воздух из системы уходит и освобождает место теплоносителю. Это устройство используются для любых видов батарей, даже для старых образцов.

А откуда появляется воздух в системе отопления?

Возникновение воздушных пробок может быть по нескольким причинам:

• при монтаже отопительных систем;
• при ремонтных работах с удалением из системы жидкости;
• при установлении нового радиатора;
• в случае подсоса воздуха в систему в процессе эксплуатации;
• как следствие физического явления (вода выделяет пузырьки воздуха при каких-либо процессах коррозии);

Последнее часто происходит с алюминиевыми батареями в городских постройках.
