Таблица мощности радиаторов отопления. Понятие теплоотдачи

Таблица мощности радиаторов отопления. Понятие теплоотдачи

Чтобы разобраться, сколько кВт в 1 секции биметаллического радиатора, следует изначально понять, что этот параметр означает.

Такие термины, как тепловой поток или мощность, являются определением количества тепла, которое выделяет радиатор за конкретный промежуток времени. Так теплоотдача одной секции биметаллического радиатора равна 200 Вт.

Некоторые производители применяют в обозначении мощности батареи не Ватты, а количество выделяемых калорий в час. Чтобы избежать недоразумений, следует перевести этот показатель, исходя из соотношения 1 Вт = 859,8 кал/ч.

Если сравнивать батареи из разных видов металлов, то не только теплоотдача будет у них разная, но и остальные важные параметры. Ниже приведена таблица теплоотдачи биметаллических радиаторов в сравнении с чугунными, стальными и алюминиевыми аналогами. И нее видно, что по всем показателям этот вид батарей – это лучший «кандидат» для установки в домах с централизованной системой обогрева.

Как правило, определяясь с обогревателем, следует учитывать не только то, с какой системой отопления он будет работать, но и способ подключения. Даже точно зная, сколько кВт в одной секции биметаллического радиатора и произведя все расчеты, количества элементов в готовой конструкции может не хватить для качественного обогрева помещения. Это связано с тем, что потребители либо не знают, либо просто забывают учитывать способ подключения батареи к сети.

Так нижнее подключение позволяет спрятать все трубы в пол или стену, но при этом «съедает» до 20% тепла. Если этого не учесть, когда производится расчет секций биметаллических радиаторов, то в комнате будет прохладно. Это далеко не все нюансы, которые следует учитывать перед покупкой батарей отопления.

Чтобы разобраться, сколько кВт в 1 секции биметаллического радиатора, следует изначально понять, что этот параметр означает.

Такие термины, как тепловой поток или мощность, являются определением количества тепла, которое выделяет радиатор за конкретный промежуток времени.

Так теплоотдача одной секции биметаллического радиатора равна 200 Вт.

Некоторые производители применяют в обозначении мощности батареи не Ватты, а количество выделяемых калорий в час. Чтобы избежать недоразумений, следует перевести этот показатель, исходя из соотношения 1 Вт = 859,8 кал/ч.

Таблица сравнения мощности радиаторов из различных металлов

Как правило, определяясь с обогревателем, следует учитывать не только то, с какой системой отопления он будет работать, но и способ подключения.

Даже точно зная, сколько кВт в одной секции биметаллического радиатора и произведя все расчеты, количества элементов в готовой конструкции может не хватить для качественного обогрева помещения.

Это связано с тем, что потребители либо не знают, либо просто забывают учитывать способ подключения батареи к сети.

Нижнее подключение позволяет спрятать все трубы в пол или стену, но при этом «съедает» до 20% тепла.

Если этого не учесть, когда производится расчет секций биметаллических радиаторов, то в комнате будет прохладно.

Это далеко не все нюансы, которые следует учитывать перед покупкой батарей отопления.

Расчет стальных радиаторов отопления (калькулятор). Калькулятор расчета количества секций радиаторов отопления: делаем правильный расчет количества секций на комнату

В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы. Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них.

Калькулятор расчета количества секций радиаторов отопления

В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.

Калькулятор расчета количества секций радиаторов отопления

Некоторые разъяснения по работе с калькулятором

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты , которые и внесут необходимые коррективы, учитывающие различные нюансы.

— Площадь помещения – хозяевам известна.

— Количество внешних стен – чем их больше, тем выше теплопотери, которые необходимо компенсировать дополнительной мощностью радиаторов. В угловых квартирах часто комнаты имеют по две внешних стены, а в частных домах встречаются помещения и с тремя такими стенами. В то же время бывают и внутренние помещения, в которых теплопотери через стены практически отсутствуют.

— Направление внешних стен по сторонам света. Южная или юго-западная сторона будет получать какой-никакой солнечный «заряд», а вот стены с севера и северо-востока Солнца не видят никогда.

— Зимняя «роза ветров» – стены с наветренной стороны, естественно, выхолаживаются намного быстрее. Если хозяевам этот параметр неизвестен, то можно оставить без заполнения – калькулятор рассчитает для самых неблагоприятных условий.

— Уровень минимальных температур – скажет о климатических особенностях региона. Сюда должны вноситься не аномальные значения, а средние, характерные для данной местности в самую холодную декаду года.

— Степень утепления стен. По большому счету, стены без утепления – вообще не должны рассматриваться. Средний уровень утепления будет соответствовать, примерно, стене в 2 кирпича из пустотного керамического кирпича. Полноценное утепление – выполненное в полном объеме на основании теплотехнических расчетов.

— Немалые теплопотери происходят через перекрытия – полы и потолки. Поэтому важное значение имеет соседство помещения сверху и снизу – по вертикали.

— Количество, размер и тип окон – связь с теплотехническими характеристиками помещения очевидна.

— Количество входных дверей (на улицу, в подъезд или на неотапливаемый балкон) – любое открытие будет сопровождаться «порцией» поступающего холодного воздуха, и это необходимо каким-то образом компенсировать.

— Имеет значение схема врезки радиаторов в контур – теплоотдача от этого существенно изменяется. Кроме того, эффективность теплообмена зависит и от степени закрытости батареи на стене.

— Наконец, последним пунктом будет предложено ввести удельную тепловую мощность одной секции батареи отопления. В результате будет получено требуемое количество секций для размещения в данном помещении. Если расчет проводится для неразборной модели, то этот пункт оставляют незаполненным, а результирующее значение берут из второй строки расчета – она покажет необходимую мощность радиатора в кВт.

В расчетное значение уже заложен необходимый эксплуатационный резерв.

алюминиевый радиатор отопления

Что необходимо еще знать про радиаторы отопления?

При выборе этих приборов теплообмена следует учитывать ряд важных нюансов. Подробнее об этом можно узнать в публикациях нашего портала, посвящённых стальным , алюминиевым и биметаллическим радиаторам отопления.

Таблица мощности стальных радиаторов 22 тип. Как рассчитать стальной радиатор отопления на комнату?

Первый способ, исходит из расчета в 100 Вт на 1 м² помещения. Для примера, если комната 15 м² то 100 х 15 = 1 500 Вт. Соответственно, нам необходим радиатор мощностью не ниже 1 500 Вт, к примеру подойдет панельный радиатор 500х800, тип 22 с мощностью 1 515 Вт.

Какая мощность стального радиатора 22 типа?

Радиатор 22 тип — лучший выбор для бытового использования. Большой ассортимент размеров, высокая теплоотдача, основные показатели при выборе батареи. Мощность одного метра стального радиатора тип 22, при температуре теплоносителя 60С – 2376 Вт, при высоте 500 мм.

Какую площадь обогревает стальной радиатор?

Существует достаточно простая формула по подбору радиатора по площади помещения: 70-80 Вт на 1 м. кв. Таким образом, если Вы умножите площадь комнаты на 100, то Вы получите величину тепловой мощности, которая Вам необходима для качественного обогрева помещения.

Сколько киловатт в стальном радиаторе?

Как правило, кВт стальных радиаторов зависит от их типа и в среднем составляет 0.1-014 на секцию: Для типа 11, который состоит из одной секции и конвектора при глубине 63 мм мощность равна 1.1 кВт. Для 22 типа, состоящего из двух секций с двумя конвекторами при глубине 100 мм – это 1.9 кВт.

Сколько квадратных метров отапливает одна секция радиатора?

Итак, если принять во внимание, что средняя высота помещения равна 2,5 метра (стандартная высота потолков большинства квартир), то одна секция стандартного радиатора способна обогреть площадь в 1,8 м².

Сколько литров воды в стальном радиаторе 22 типа?

Тип 22 – на 10 см радиатора приходится 0,5 л жидкости. Все радиаторы классифицируют следующим образом: Оборудование из стали, на секцию припадает в среднем 0,45-0,5 л. Биметаллический вариант, на секцию приходится 0,3-0, 35 л жидкости.

Сколько секций радиатора на комнату 20 кв м?

Результат: для обогрева помещения площадью 20 кв. м. потребуется 8-секционный радиатор (при условии, что мощность одной секции составляет 200Вт).

Какая мощность радиаторов отопления?

По техническому паспорту стандартное значение мощности 1 секции биметаллического радиатора составляет от 120 до 150 Вт. Реальное значение несколько ниже — 100-120 Вт.

Сколько весит Стальной радиатор отопления?

Радиатор стальной панельный. Размеры: 61х500х520 мм. Вес: 9,6 кг. Теплоотдача при 75 оС: 438 Вт.

Как выбрать радиатор отопления по площади?

Формула расчета – Площадь помещения умножается на 100 (количество тепла на 1 м2) и делится на тепловую мощность одной части радиатора, обозначенной производителем. Например: площадь комнаты 22 м2, теплопередача одной секции радиатора — 170 Вт. Для этой комнаты вам понадобится 13 секций радиатора.

Какие стальные радиаторы отопления лучше?

Лучшие модели стальных радиаторов отопления

• Zehnder Charleston 2200 1992. Немецкий производитель.
• Сунержа Эстет 1200. Российский производитель.
• Purmo Ramo Compact 11 500. Это компактный теплообменник толщиной в 62 миллиметра.
• Arbonia 3037. Это трубчатый настенный радиатор.
• PRADO 22 500 600.
• ELSEN ERK 11 600.

Сколько киловатт в одной секции радиатора?

Мощность 1 секции биметаллического радиатора высотой 500 мм варьируется от 170 до 210 ВТ от 100 до 190 ВТ теплоэнергии, для приборов высотой 350 мм – 120-140 Вт, а для 300 мм – от 100 до 145 Вт теплоэнергии.

Что такое 11 Тип радиатора?

Стальные радиаторы отопления тип 11 – это обогреватели, состоящий из одной пластины и одного конвектора, приваренного к задней стороне панели.

Сколько литров воды в 1 м трубы 16?

ОБЪЕМ ВОДЫ В ТРУБАХ

Как рассчитать объем воды в котле?

Приблизительный расчет объема воды в системе отопления производится из соотношения 15 л воды на 1 кВт мощности котла. Чтобы определить какой объем воды нужен для системы отопления дома, рассмотрим простой пример. Мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров.

Какой тип радиатора лучше 11 или 22?

Тип 11 лучше для широкого окна, он меньше отступает от стены. Стальной радиатор 22 типа – самый распространенный. Его глубина примерно как у секционного – 100 мм, в нем хорошо сочетаются размер и производительность.

Какие размеры стальных радиаторов отопления?

Стальной радиатор отопления можно выбрать шириной 200, 300, 500, 600, 900 мм. Стандартным вариантом остаются модели, высотой 500 мм. Часто на складах поддерживают 200, 300 и 600 мм.

Таблица мощности стальных радиаторов керми. Kermi радиаторы - технические характеристики

Каждое из производимых на рынок ослепительно-белоснежных приборов отопления торговой марки Kermi оснащается верхней решеткой и боковой панелью. Каждый радиатор проходит предпродажную проверку на заводе-изготовителе под давлением от 10 до 13 бар.

А в комплекте с самими радиаторами kermi ( официальный сайт − http://www.kermi.ru/russian/Heiztechnik/Waerme_uebertragen/therm-x2_Flachheizkoerper/index.phtml ) компания также поставляет особые заглушки для собирания воздуха, кронштейны и прочие крепежные элементы. Кстати, термоголовки для радиаторов kermi необходимо приобретать отдельно.

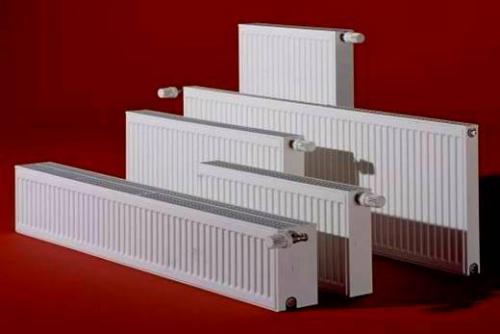

Радиаторы Керми выпускаются белоснежного цвета

Конструкция стальных радиаторов «Керми» состоит из 1− 2 панелей, объединенных металлическими трубками, внутри которых нагретый теплоноситель. Строение обычных батарей подразумевает одновременную циркуляцию теплоносителя по 2 панелям. То есть происходит равномерное разогревание поверхности отопительного прибора. До недавнего времени подобный способ подогрева источника тепла считался максимально целесообразным.

Но стальные приборы отопления Kermi, которые производятся по специальной методике Therm X2, выполнены иначе.

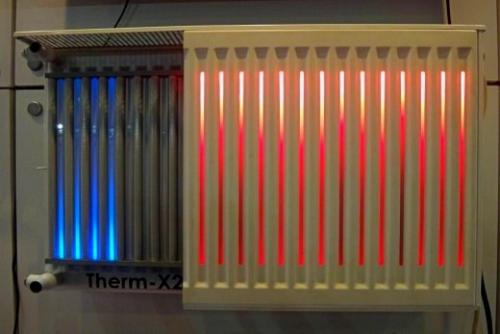

Радиатор kermi therm x2

Теплоноситель сначала проходит через лицевую панель, а затем подается по трубам в заднюю панель. Так быстрее нагревается лицевая панель, что тем самым у керми радиаторов мощность повышается. А задняя радиаторная панель прогревается немного дольше, т.к. теплоноситель слегка охлаждается.

Считать ли этот нюанс минусом конструкции? Скорее всего, даже наоборот. Поскольку задняя радиаторная панель служит в качестве хорошего экрана, за счет которого предотвращается лишняя потеря теплоотдачи радиаторов керми и практически нет лишнего расхода электроэнергии на обогрев стены.

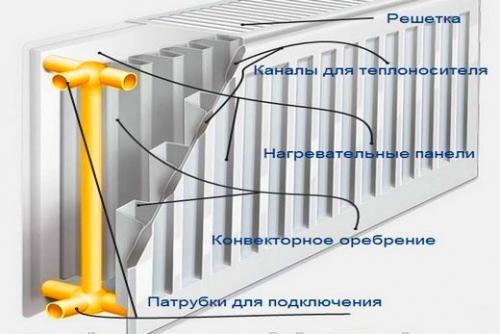

Конструкция радиатора марки Kermi

Главным отличием этих радиаторов от прочих брендов является их высокие показатели теплоотдачи. Она на 10−40% превышает теплоотдачу любого прочего отопительного прибора за счет применения, как отмечалось ранее, оригинальной запатентованной методики Therm X2.

Теплоотдача радиаторов керми зависит напрямую от их габаритов и глубины. При небольших размерах: 300х400 мм стальной радиатор 11 тип производит энергии в 298 Вт – такого количества хватит для помещения площадью в 2 кв. м., но никак не для отопления всей квартиры.

Например, рассмотрим следующий расчет радиаторов керми : в стандартной 2−3 комнатной квартире разумнее разместить в каждом помещении батареи Kermi 11 и 22 типа, габаритами – 1000−1 600х500 мм. Тогда их теплоотдачи (не менее 3 тыс. Вт) вполне хватит для поддержания тепла во всей квартире.

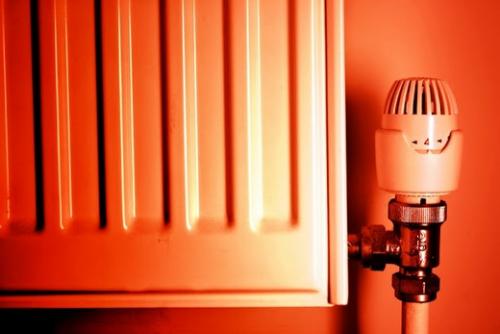

Радиатор kermi fkv имеет терморегулятор для самостоятельной регулировки температуры в комнате

Однако, если вы проживаете в той области, где зимой температура не бывает меньше минус 40◦С, то понадобится более мощный радиатор. Кстати, максимальная мощность радиаторов керми, ее технические характеристики – таблица приведена ниже, 33 типа и габаритами: 3 000х900 мм составляет больше 13 кВт. Этого более чем достаточно для создания тепла даже в самые лютые морозные дни.

Мощность стального радиатора 22 типа. Таблица мощности стальных радиаторов

Специалисты компании «Термомир» подскажут таблицу мощности стальных радиаторов и помогут выбрать нужную модель.
Радиаторы (батареи) отопления являются неотъемлемой частью оборудования как для дома с индивидуальной системой обогрева, так и для квартиры с центральным отоплением.
Каждый радиатор имеет основные характеристики: номинальную мощность (1 секции либо всего прибора), межосевое расстояние (200, 350, 500, 600 мм), материал, рабочее давление, размеры, боковое или нижнее подключение.
Выбор радиатора зависит, в первую очередь, от площади обогреваемого помещения: для стандартных помещений (одно обычное окно, одна дверь, потолок высотой около 3 м, не первый этаж и не угловая комната) необходимо от 90 до 125 Вт мощности на 1 кв.м площади . Если, например, потолки выше стандартных, если помещение имеет большое остекление или плохую теплоизоляцию, то расчетную мощность радиаторов необходимо увеличивать. Более подробно о выборе радиаторов в наших материалах:
Расчет мощности и количества секций радиатора
Секционные радиаторы состоят из отдельных частей (от 4 до 16 и более секций) и формируются как конструктор. Общая мощность всего радиатора будет зависит от количества секций и равна суммарной мощности всех частей.
Панельные радиаторы - это единый стальной корпус с внутренними углублениями для циркуляции теплоносителя. Мощность такого устройства зависит от его размеров (от поверхности теплоотдачи и объема теплоносителя).
По материалу радиаторы отопления различаются на стальные, чугунные, биметаллические и алюминиевые , которые имеют свои плюсы и минусы.
Алюминиевые радиаторы имеют высокую теплоотдачу, элегантный дизайн, малый вес и глубину (80-100 мм), но рекомендуются для систем с нейтральным теплоносителем, поскольку они подвержены внутренней коррозии из-за контакта с агрессивными жидкостями и металлами, а также склонны к «завоздушиванию» системы.
Биметаллические радиаторы отопления лояльны к теплоносителю с агрессивными показателями, могут работать при высоком давлении, устойчивы к гидро- и пневмоударам, но отличаются меньшей теплоотдачей и более высокой ценой.
Стальные радиаторы относятся к панельному типу, представляют собой единый корпус, в котором 1, 2 или 3 панели сварены из стальных листов. Из достоинств отметим высокую теплоотдачу, различные типоразмеры, подключение термостатов и адекватную стоимость. Минусы тоже есть – низкое рабочее давление, чувствительность к загрязненному теплоносителю и гидроударам.
Чугунные радиаторы чаще всего используются как дизайнерские батареи стиля ретро.
По межосевому расстоянию радиаторы делятся на группы: радиаторы 200 мм, радиаторы 350 мм , радиаторы 500 мм , радиаторы 600 мм и т.д.
В нашем ассортименте представлена качественная продукция фирм-производителей радиаторов отопления: российские Rifar (Рифар) , отечественные Royal Thermo (Роял Термо) , китайские Rommer (Роммер) , итальянские Global (Глобал) , немецкие Kermi (Керми) и Buderus, польские Purmo (Пурмо) и т.д.
Подготовить расчет количества секций радиаторов, выбрать лучшие радиаторы отопления и купить их по низким ценам вам помогут наши технические специалисты.

Радиатор стальной тип 22 характеристики. Радиатор — тип 22: преимущества и недостатки, виды и

Если вы задались вопросом, какой тип радиаторов применять для системы отопления, то выбирать придется из нескольких вариантов. В данном обзоре мы рассмотрим такое решение как радиатор стальной тип 22, так как он пользуется громадной популярностью в силу многих обстоятельств, о которых мы поболтаем ниже. Эта модификация имеет ряд преимуществ, что делает ее одной из самых привлекательных из всей линейки стальных изделий.

Радиаторы отопления сколько квт. Сравнение радиаторов разных типов

Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:

• алюминиевые;
• биметаллические;
• чугунные.

Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:

• тепловая мощность;
• допустимое рабочее давление;
• давление опрессовки (испытания);
• вместительность;
• масса.

Примечание. Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру.

Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.

Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.

Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/teplovaya-moshchnost-radiatorov-otopleniya-tablica-osnovnye-harakteristiki-sovremennyh

Мощность стальных радиаторов таблица. Свойство теплоотдачи

Мощность стальных радиаторов отопления, так же как и всех остальных видов обогревателей основана на принципе их работы:

1. Теплоноситель, попадая в батарею, циркулирует по резервуару (у стальных панельных моделей – это каналы), при этом в горячем состоянии он направлен вверх, тогда как при остывании идет вниз. В автономной или централизованной отопительной системе нагревом носителя занимается котел.
2. За время, что горячая вода соприкасается с радиатором, она отдает ему свое тепло, нагревая его стенки. Этот момент очень важен, так как от размера обогревателя зависит, какой длины будет ее путь, и чем он дольше, тем горячее радиатор.
3. Нагретые стенки конструкции отдают свою температуру воздуху, который распространяется по помещению под воздействием потоков тепла.
4. Чтобы увеличить уровень теплоотдачи, производители «снабжают» отопительный прибор теплообменниками, как это видно по стальным радиаторам типа 11, 22 и 33.

Наличие теплообменников значительно увеличивает мощность стальных радиаторов, работая по двум нагревательным принципам: радиаторному, при котором используется тепло стенок устройства, и конвекторному, который образует движение разогретого воздуха.

Как правило, показатели мощности изготовитель указывает в техпаспорте, поэтому можно ориентироваться по нему, но еще лучше самостоятельно произвести расчеты с учетом площади помещения, температуре воздуха и количеству теплопотерь.

Последствиями неправильно подобранного обогревателя являются:

1. Так называемое перетапливание, когда в помещении настолько жарко, что приходится держать форточку открытой. Это создает вредный для организма микроклимат, вынуждает платить больше за энергозатраты или устанавливать термостаты, чтобы снижать нагрузку на систему.
2. Если мощность панельных стальных радиаторов отопления ниже необходимого уровня, то в комнате холодно даже при их максимальной нагрузке.
3. Сильные перепады давления в отопительной системе, оснащенной слабыми батареями, приведет к аварии, так как они не выдержат подобных «стрессов».

Всех перечисленных проблем можно избежать, если знать, что именно влияет на теплоотдачу батарей отопления, и как поднять их эффективность.
