Как разобрать радиатор отопления на секции своими руками. Разборка алюминиевого и биметаллического радиатора
Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.
В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.
Это — основной инструмент, который используют при сборке/разборке радиаторов отопления
На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.
Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ. Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая.

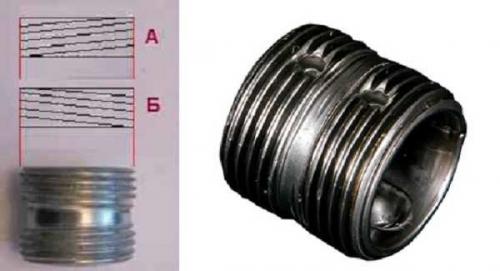

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить
Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.
Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.
Как разобрать радиатор отопления чугунный. Как разобрать чугунную батарею отопления – руководство по демонтажу и разборке радиаторов по секциям
В подавляющем большинстве отопительных систем на сегодняшний день используются батареи, которые в той или иной степени знакомы практически всем людям. Отопительные батареи могут изготавливаться из чугуна, стали и алюминия. Самыми популярными являются чугунные изделия – в арсенале их достоинств длительный срок службы (более 50 лет), хорошая теплоотдача и неплохая устойчивость к коррозии.
Чтобы достоинства чугунных батарей могли проявить себя, их необходимо регулярно красить, очищать, а порой – и ремонтировать. Разумеется, эти работы нельзя выполнить на установленных приборах при функционирующей системе отопления – радиаторы сначала нужно снять, а потом разобрать. О том, как разобрать чугунную батарею, и пойдет речь в этой статье.
Демонтаж радиаторов из чугуна
Для демонтажа чугунных отопительных радиаторов требуется следующий набор инструментов:
- Трубный ключ номер 3 (потребуется для откручивания контргайки и футорки);
- Труборез или болгарка;
- Ножовка по металлу;
- Зубило;
- Молоток и кувалда;
- Щетка.
Лучше всего демонтаж чугунных радиаторов (да и любых других отопительных приборов) выполнять в летнее время, когда отопительная система находится в отключенном состоянии. Перед тем, как разобрать чугунную батарею отопления по секциям, необходимо слить весь теплоноситель из отопительного контура.

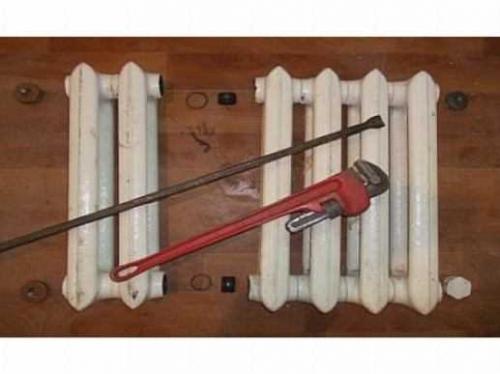

Как разобрать чугунную батарею отопления по секциям
Перед тем, как разобрать чугунный радиатор отопления, необходимо заготовить набор инструментов:
- Ключ для разборки чугунных батарей (5/4 дюйма для старых приборов и дюймовый – для новых);
- Разводной ключ второго или третьего номера;
- Мел;
- Дюймовая труба длиной 50-100 см.
Также нужно найти удобную площадку, на которой можно будет разбирать радиатор. Хорошим вариантом будет прочный деревянный щит, положенный на ровную площадку. Батарея укладывается на этот щит горизонтально, и можно приступать к разборке.
Технология разборки радиатора выглядит следующим образом:
- В первую очередь нужно понять, в какую сторону откручиваются глухие пробки, после чего их нужно отвернуть. Перед тем, как разобрать батарею отопления, необходимо отметить на ключе длину до выкручиваемого ниппеля. Чтобы сделать это, ключ кладется на батарею, и его край доводится до той точки, где находится втулка. На ключе при помощи мела по кругу делается отметка, до которой ключ вставляется в батарею.
- Далее нужно разбираться, в какую сторону должен вращаться ключ для чугунных батарей – они могут иметь как левую, так и правую резьбу. Соответственно, при вращении в разные стороны секции батареи будут расходиться или сходиться. Направление вращения определяется при помощи футорки, которая вворачивается с той же стороны, куда впоследствии будет вставляться ключ.
- При правой резьбе футорка вкручивается по часовой стрелке, поэтому направление вращения ключа при раскрутке будет противоположным. С левой резьбой ситуация меняется с точностью до наоборот.
- Непосредственно раскрутка радиатора начинается с первой секции. Первым делом нужно сорвать резьбу поочередно на обоих ниппелях (как правило, достаточно всего лишь половины оборота ключа). Далее батарея постепенно раскручивается с каждой стороны так, чтобы расстояние между секциями составляло около 0,5 см.
- При раскрутке очень важно соблюдать указанный зазор между секциями – если раскрутить батарею с одной стороны сильнее, то есть немалая вероятность того, что резьба заклинит. В процессе раскручивания на ключ стоит надеть трубу, чтобы уменьшить требуемые усилия.
Как сделать ключ для разборки алюминиевых батарей. Разборка и сборка алюминиевого радиатора своими руками
Площадку, на которой будет производиться реставрация радиатора, покрывается плотной тканью . Если это поверхность стола, тогда основная работа будет проходить не на весу. Подготовленное место предохранит мягкий алюминий от получения ненужных деформаций и царапин.
Важно ! Перед снятием накидных муфт под радиатор расстилается тряпка , чтобы уберечь пол от грязной жидкости, которая может вытечь при демонтаже. Нужно иметь под рукой тряпку для впитывания остатков влаги, остающихся внутри секций.
Отключение от сети отопления
Перед началом разборки радиатор отключают от отопительной сети отсечными вентилями . Если отсечных кранов у радиатора нет, то приглашают работника ЖКХ , чтобы он отключил стояка отопления для проведения ремонтных работ.
Во время отопительного сезона, после перекрытия радиатора, делают паузу. Поскольку вода в нём ещё горячая, некоторое время пережидают, пока жидкость остынет , а затем отсоединяют радиатор от труб отопления.
Теплоноситель , оставшийся в батарее, сливают в заранее подготовленное ведро и приступают к разъединению секций. Сразу после демонтажа внутреннюю поверхность батареи промывают проточной водой.
Как разобрать и собрать батарею
Алюминиевые секции, соединены ниппель-гайками . Внутренняя часть такого соединителя имеет выступы, за которые гайку захватывает ниппельный ключ и выкручивает её. Гайка похожа на муфту, только резьба у неё внешняя . На одной ниппель-гайке есть как правая, так и левая резьба. Они делаются парой для верхнего и нижнего соединения. При раскручивании ниппеля секции расходятся, при закручивании стягиваются друг с другом.
Предварительно скручиваются с торцов все заглушки и переходники . Доступ к соединителю должен быть открыт для ниппельного ключа со всех сторон.
Фото 1. Крепление секций алюминиевого радиатора друг к другу: ниппель-гайки раскручиваются при разъединении.
Для разборки батареи, лопатку инструмента через открытый торец радиатора помещают в пазы отворачиваемой верхней ниппель-гайки и с некоторым нажимом делают пробную прокрутку против часовой стрелки , чтобы сдвинуть соединение. Если ключ нормально проворачивает гайку, то его вставляют в пазы нижней ниппельной гайки и также, как в первом случае, пробуют повернуть на пару оборотов.
Важно ! При отворачивании соединителей следует соблюдать последовательность действий , чтобы избежать перекоса.
После разъединения вскрытая резьба тщательно обследуется на трещины и сколы , на целостность резьбы . При необходимости стыки зачищаются мелкой наждачной шкуркой.
Начиная сборку секций радиатора, на верхнюю и нижнюю ниппель-гайки надевают уплотнительные кольца из паронита , помещают между секциями. Секции слегка прижимаю друг к другу и попеременно их свинчивают. Проворачивание гаек , чтобы не получилось перекоса, ограничивается двумя оборотами ключа .
Если что-то пошло не так
За время эксплуатации стыки между секциями и стальные гайки прикипают друг к другу . Это происходит от качества теплоносителя, подающегося в отопительную систему. Иногда бесполезными оказываются даже значительные физические усилия.
Несмотря на то что с прикипанием нужно справиться, алюминий легко деформируется , поскольку он мягкий металл.
Нагревая строительным феном места соединений можно побороть прикипевшую ржавчину . Если же и это не помогло, слишком въедлив коррозийный нарост, тогда берётся за дело обрезная машинка.
Совет. Если ниппельная гайка не отворачивается под большим нажимом, то не нужно увеличивать прилагаемое усилие чрезмерным рычагом . В худшем случае сломается не только сама гайка, но и треснут обе секции, которые плотно сидят на этой гайке.
Болгаркой обрезается прохудившаяся секция , причём с обратной стороны и отступив от края соединения не меньше чем на половину длины муфты. Этим предохраняют рабочую секцию от разрушения и не разрезают соединительную гайку. Во время обрезки ржавчина отскакивает, и тем самым упрощается раскручивание уцелевшей секции.
Во время сборки желательно заменить старые прокладки на новые и почистить места соединений , обращая внимание на дефекты и неровности. Герметичное соединение уберегает от преждевременных протечек .
Как разобрать радиатор автомобиля. Как выполнить ремонт радиатора автомобиля своими руками
Одной из важных для нормальной работы двигателя является система охлаждения. При выходе какой-либо ее части из строя эксплуатация двигателя крайне нежелательна, так как это может привести к весьма серьезным последствиям, вплоть до заклинивания поршней в цилиндрах. Чаще всего в системе охлаждения может выходить из строя радиатор с циркулирующей жидкостью, что приводит к возникновению течей и, как следствие, плохому охлаждению двигателя. Существует два действенных способа проведения ремонта радиатора автомобиля своими руками: устранение течи изнутри и снаружи.
Подготовка
Течь может появиться в результате механических повреждений или от воздействия вибраций, могут возникнуть протекания и в местах соединений. Наиболее действенным и надежным способом является устранение течи при помощи пайки. Для этого радиатор необходимо снять с автомобиля. Перед этим рекомендуется слить охлаждающую жидкость. Если в качестве нее используется тосол, то разумным шагом будет слить его в емкость для дальнейшего использования. После слива жидкости отсоединяют патрубки, отвинчивают крепления радиатора и аккуратно вынимают его из подкапотного пространства.

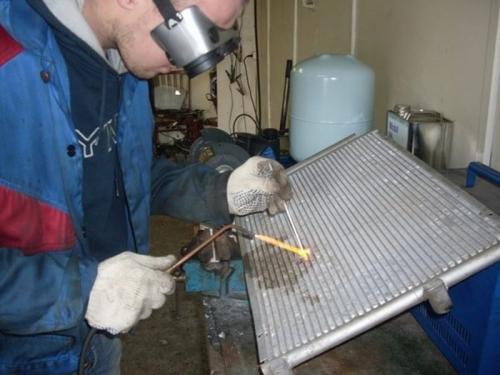

Пайка
Для качественного проведения операции необходимо обзавестись припоем, флюсом, мощным паяльником и терпением. Очистив место подтекания от грязи и высушив его, наносят флюс, паяльную кислоту или канифоль. Наилучший результат показывает применение паяльной кислоты. Ее наносят на разогретую поверхность. Чтобы иметь возможность прогреть место пайки до нужной температуры, необходимо использовать мощный паяльник, минимум около ста ватт. Также можно использовать газовую мини горелку. После нанесения кислоты на место повреждения наносится олово и паяльником равномерно распределяется по поверхности. Проводить такую операцию лучше всего несколько раз. Если опыта маловато, то лучше всего в буквальном смысле слова попытаться залить большим количеством олова место протекания. Использовать слитую охлаждающую жидкость можно лишь после ее тщательной фильтрации.
Экстренный ремонт радиатора автомобиля своими руками
Нередки случаи возникновения повреждений в пути, когда под рукой нет необходимых компонентов и условий. Специально для экстренных случаев необходимо возить с собой двухкомпонентный эпоксидный клей, называемый холодной сваркой. Технология его нанесения подробно описана на упаковке и не требует особых навыков. В случае отсутствия оного возможна изоляция протекшей соты путем грубой физической силы при помощи плоскогубцев или других подобных инструментов. Последнее не является надежным, эффективным и рекомендуемым, но позволит дотянуть до места капитального ремонта.
Внутренние методы
В качестве внутренних методов устранения протекания используют специальные химические добавки. Их использование хорошо себя зарекомендовало, когда размер течи невелик. Такой ремонт радиатора автомобиля своими руками хорош тем, что можно устранить микротрещины даже в невидимых и труднодоступных местах, таких как блок двигателя или прокладка под головкой.
Ключевым моментом в использовании является правильный выбор нужного средства, ведь лишь фирменное может гарантировать не только избавление от проблемы, но и убережет от возникновения засоров каналов радиатора. Инструкция использования у каждого средства может быть своя, но, как правило, все действия сводятся к залитию или засыпанию его в горловину немного прогретого радиатора и непродолжительной (около 15-20 минут) работе двигателя на холостом ходу. Несомненным плюсом является и отсутствие необходимости в снятии узла с кузова машины.
Наибольшее количество положительных отзывов нашли жидкие средства, которые минимизируют риск засорения каналов.
К оригинальным и экстренным относится способ внутреннего ремонта при помощи разбивания внутрь радиатора двух-трех сырых яиц. Однако это крайне негативно может сказаться на работоспособности всей системы в целом и потому после прибытия к ближайшему месту, где можно провести ремонт, надлежит очистить систему при помощи специальных средств и залить чистую охлаждающую жидкость.
Как разобрать стальной радиатор отопления. Пошаговая инструкция разбора чугунных и алюминиевых радиаторов
В этой статье рассмотрим различные виды батарей и поэтапно распишем ответ на вопрос «как разобрать батарею отопления».
Выделяют несколько типов радиаторов. От того, к какой классификации относится батарея, зависит степень подачи теплоснабжения в квартиру или частый дом. По конструкции радиаторы так же отличаются, важно знать их строение, чтобы уметь правильно собрать и разобрать.
Виды батарей (радиаторов) отопления
Отопительное оборудование может быть изготовлено из различных материалов. К ним относят медь, алюминий, сталь, чугун, биметалл и т.д. Как устроена система водяного отопления можно узнать на нашем сайте. Согласно этому и строится следующая классификация радиаторов:
Стальные
Различают панельные и трубчатые. По-другому их называют еще конвекторами. Могут поддерживать котельное давление от 6 до 15 рабочих атмосфер. Уровень КПД достигает 75%, а мощность 1800 Вт. Существует семь типов таких батарей и каждый из них обладает своими особенностями. Плюсы такого радиатора заключаются в следующем:
- может нагревать комнату конвекцией, и излучением;
- экономичный расход и небольшой вес;
- эксплуатируется довольно долгое время;
- быстро нагревается.
Но у стальных радиаторов почти нет устойчивости к коррозии. Быстро ржавеет, находясь без воды, и не может выдержать даже самые маленькие перепады давления. Нужно быть очень осторожным при ее эксплуатации. При выявлении первых проблем немедленно их устранять.
Алюминиевые
Самые распространенные батареи в современных многоквартирных домах. Представляют собой устройство, полностью сделанное из алюминия. Бывает двух типов: экструзионные и литьевые. Имеет несколько секций, которые герметично скреплены между собой. При необходимости увеличения мощности могут быть присоединены дополнительные секции.
Обладает следующими достоинствами:
- быстро нагревается и хорошо проводит тепло;
- присутствует возможность добавить секции и клапаны;
- маленькая масса.
Такой тип радиатора требует установки дополнительного клапана для спуска воздуха, чтобы в батареи не возникали неприятные шумы. Однако секции иногда протекают между собой, что приводит к поломке отопительной системы в квартире, а воздействие условий внешней среды разрушает стенки батареи.
Чугунные
Батареи, которые так же, как и алюминиевые, разделены на несколько секций. Их можно увидеть как в старом стиле, так и в модернизированном. Такие радиаторы выдерживают давление в 18 атмосфер, но мощность их достаточно мала – 100 Вт.
Преимущества чугунных батарей:
- прочны и почти не засоряются;
- совместимы с другими материалами;
- не изнашиваются;
- многолетний срок эксплуатации.
Но этот тип батарей сложно очищать, если вдруг возникли проблемы. Кроме того, на них уходит очень много расходов из-за больших топливных затрат. В связи с маленькой мощностью они редко справляются с сильными морозами и не могут должным образом отопить помещение;
Медные
Нагревается до 150 градусов и может поддерживать 16 атмосфер. Уникальность этих батарей в том, что они состоят из специальных циркулирующих воду пластинок. По всему радиатору проходит одна труба, которую пересекают эти самые пластины.
Плюсы медных радиаторов:
- небольшие и долго эксплуатированные;
- экономично расходуются;
- могут выдержать перепад давления и температуры;
- большая теплопроводность.
Но такие батареи достаточно дорогие на момент покупки, однако экономичны в использовании. Особых недостатков у медных батарей выявить трудно, потому что они довольно практичны.
Биметаллические
Совмещают себе свойства алюминия и стали, поскольку трубы этих радиаторов сделаны из двух этих металлов. Такой тип поддерживает до 40 атмосфер и обладает высокой мощностью – 180 Вт. Их выбирают за следующие показатели:
- срок эксплуатации более 20 лет, практически не подвержены выходу из строя;
- прочны и выдерживают гидроудары;
- не подвержены коррозии и механическим воздействиям.
Биметаллические радиаторы нельзя надолго лишать водоснабжения, иначе они выйдут из строя. Тоже дорого стоит, но цена оправдана заводским качеством.
Возможно будет интересно прочитать статью на тему — разводка водопровода в квартире .

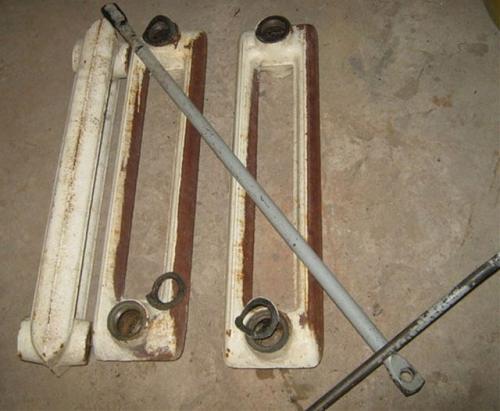

Как разобрать чугунную по секциям
Для того чтобы разобрать данный тип радиатора, необходимо подготовить мел, дюймовую трубу размером 50-100 см, ключ для чугунных батарей и разводной ключ номер 2 или 3. Сам радиатор во время разборки лучше поставить на что-то твердое для большего удобства.
