Мощность 1 секции чугунного радиатора и площадь помещения. Разъяснения по проведению вычислений

Мощность 1 секции чугунного радиатора и площадь помещения. Разъяснения по проведению вычислений

Алгоритм расчета построен на том, что для отопления 10 м² требуется 1 кВт тепловой энергии. Понятно, что это соотношение – весьма условно, поэтому оно будет корректироваться целым рядом коэффициентов, учитывающих специфику помещения.

• Площадь помещения – вычислить несложно, особенно если комната имеет традиционную прямоугольную конфигурацию.

Помощь в расчете площадей помещений сложной формы

Если комната имеет более сложную форму, то можно применить несколько различных подходов. Подробнее об этом, с рассмотрением возможных примеров и с калькуляторами расчета – в статье про вычисление площадей помещений .

• Количество внешних стен. Чем их больше, тем существеннее теплопотери, и это учтено программой расчета.
• Немалое значение имеет расположение внешних стен комнаты относительно сторон света. Причину, наверное, пояснять не требуется.
• Если стена расположена с наветренной стороны относительно традиционных зимних ветров, то она будет выхолаживаться быстрее – стало быть, необходим запас тепловой мощности для компенсации этого явления.
• «Уровень мороза» характеризует климатические особенности региона. В этой графе указываются не аномальные температуры, а вполне обычные для самой холодной декады зимы.
• Если стена утеплена в полной мере, на основании проведенных теплотехнических расчетов, то уровень термоизоляции может считаться качественным. Вообще неутепленные стены, в принципе, даже рассматриваться не должны, так как отопление станет переводом денег на энергоресурсы, и все равно в доме не достичь комфортного микроклимата.
• Чем выше потолки, тем значительнее объем комнаты, и тем больше требуется тепловой энергии для ее прогрева.
• Две следующие графы учитывают соседство комнаты по вертикали – сверху и снизу, то есть, по сути, теплопотери через потолок и пол.
• Далее – несколько полей касающихся наличия и особенностей окон. Естественно, что от этих параметров напрямую зависит общая потребность помещения в тепловой энергии для компенсации возможных теплопотерь.
• Если в помещении имеется постоянно используемая дверь, выходящая на улицу, в холодный подъезд или на неотапливаемый балкон, то любое ее открытие сопровождается притоком холодного воздуха. Это необходимо компенсировать определенной добавкой мощности.
• Особенности конкретной системы отопления могут повлиять на схему врезки радиаторов в контур. А это, в свою очередь, отражается на теплообменных характеристиках батарей. Необходимо выбрать из представленных примеров предполагаемую схему врезки.
• Радиатор, размещенный на стене открыто, спрятанный в нишу или прикрытый кожухом – все они будут серьезно различаться по своей теплоотдаче. Это учтено в специальном поле ввода — необходимо выбрать из списка особенности установки.
• Наконец, сами по себе модели чугунных радиаторов МС различаются линейными параметрами и, соответственно, своей удельной тепловой мощностью в пересчете на одну секцию. В предлагаемом списке представлены самые распространение типы чугунных батарей МС, а их характеристики уже заложены в программу расчета.
• Результат покажет рекомендуемое количество секций для установки в конкретном помещении.

Сколько секций радиатора нужно на 20 квадратов. Сколько секций биметаллического радиатора нужно на 1, 12, 18, 20 м2 — онлайн калькулятор

Точное определение количества секций биметаллического радиатора способных эффективно обогреть квадратный метр площади комнаты в конечном счёте влияет на общий экономический эффект системы отопления квартиры или частного дома в целом. Биметаллическая батарея состоит из нескольких элементов, каждая из которых представляет собой стальной трубопровод, заключённый в алюминиевый корпус.

Средняя теплоотдача сегмента биметалла составляет около 160 — 180 Вт (паспортные данные). Эту величину принимают за исходный параметр для предварительного подсчёта количества секций биметаллического радиатора. Для обогрева комнаты величиной 10 квадратных метров требуется мощность радиатора 1360 Вт.

Рассчитывают количество секций биметаллической батареи путём простого деления вышеуказанных двух величин: 1360/180 = 7,55 штук. Результат округляют в большую стороны, следовательно потребуется для обогрева данного помещения 8 сегментов.

В настоящее время изготовители и реализаторы водонагревательных отопительных приборов, идя навстречу покупателю, публикуют в интернете онлайн калькуляторы. Сервис даёт возможность потребителю, не вдаваясь в расчёты за пару кликов получить требуемое количество секций кроме биметаллической батареи, но и сколько их понадобится для сборки чугунных или алюминиевых радиаторов, а также узнать размер панельного стального прибора. Удобный онлайн калькулятор для расчета количества секций представлен в следующей главе.

Онлайн калькулятор

Укажите в онлайн калькуляторе схему подключения радиаторов

Чем опасен приблизительный подсчёт количества секций радиаторов

Вышеуказанная методика довольно приблизительна , не учитывающая массу факторов, влияющих на результат расчёта. Паспортная мощность одного элемента алюминиевой или биметаллической батареи довольно относительна. Ведь её значение может быть получено при определённых условиях, где температура нагрева ребра биметалла равна 100⁰С, высота потолка до 3-х метров, в комнате отсутствуют холодные (наружные) стены и наличие только одного окна.

Казалось, рассчитать биметаллические радиаторы отопления для квартиры с потолками не выше 2,7 м довольно просто. Достаточно нормативную тепловую мощность (136 Вт) одного сегмента биметалла умножить на количество метровых квадратов каждой комнаты. Результат делят на тепловую мощность одного сегмента, величину которой заявляет производитель. Но в этом кроется опасность приблизительного подсчёта.

Опираясь только на паспортные данные и не учитывая особенности помещения, можно неверно рассчитать, сколько понадобиться секций радиатора на 1 м². Это может привести к недостаточному обогреву комнаты или наоборот заставит удалять лишнее тепло принудительным проветриванием помещения. Для точного расчёта нужно учитывать все нюансы условий помещения.

Необходимые данные для подсчета

Как правило, в сопроводительной документации указывается максимальная теплоотдача одного биметаллического сегмента — это в среднем составляет 180 Вт при оптимальных условиях отопления, тогда как нужно учитывать сопутствующие теплопотери из-за местных особенностей помещения.

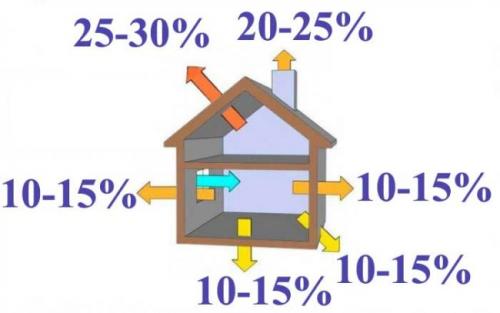

В расчёте, который определяет количество секций, применяют понижающие коэффициенты.

• Теплопотери крыши 25 – 30%.
• Окон 10 – 15%.
• Пола 10 – 15%.
• Стен 10 – 15%.
• Примыкания 10 – 15%.
• Труба (если есть ) 20 – 25%.

Коэффициенты теплопотерь

Для проектирования систем теплоснабжения был разработан и утверждён Свод правил на основе СНиПов ГОСТ 30494-2011 и ГОСТ 32415-2013. СП 60.13330.2016 регламентирует норму отпуска тепловой мощности в размере 1 кВт для комнаты 10 кв.м., с высотой потолка до 3-х метров, одной наружной (холодной) стеной и одним окном.

Для приведения исходных данных в соответствие с реальными условиями эксплуатации батареи отопления СП были разработаны следующие коэффициенты, корректирующие теплопотери.

К1 — учитывает строение рам:

• сдвоенные оконные рамы – 1,27;
• двойное остекление стеклопластиковых окон – 1,0;
• тройное – 0,85.

К 2 — учитывает толщину стен:

• стена в 1 кирпич – 1,27;
• кирпичная кладка в 2 кирпича – 1;
• высокая степень теплоизоляции – 0,85.

К 3 — отношение площади окон к площади пола:

• 1/2 – 1,2;
• 1/3 – 1,0;
• 1/10 – 0,8.

К 4 — средняя температура воздуха в помещении в зимний период:

• 30 градусов – 1,5;
• 20 – 1,1;
• 10 – 0,7.

К 5 — количество холодных вертикальных ограждений:

• 1 – 1,1;
• 2 – 1,2;
• 3 – 1,3;
• 4 – 1,4.

К 6 — пространство над комнатой:

• Холодный подкровельный объём – 1,0;
• мансарда или жилой этаж многоквартирного дома – 0,8.

Источник: https://alyuminievye-batarei.aystroika.info/stati/raschet-teplootdachi-otopitelnogo-radiatora-raschet-realnoy-moshchnosti-radiatora-otopleniya

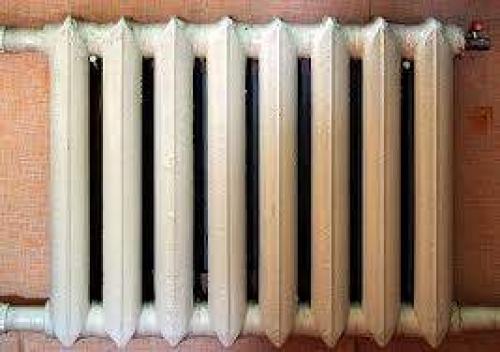

Длина чугунной батареи 10 секций. Общие характеристики чугунных радиаторов

Обычный чугунный радиатор состоит, как правило, из 5-10 секций. Количество секций зависит от желаемого теплового эффекта. Чем больше секций, тем больше теплоотдача и температура в доме. Тем более, что установить можно радиатор, состоящий из любого количества секций: чугунные батареи, также как и биметаллические, могут быть разделены. Это позволит создать наиболее комфортную обстановку.

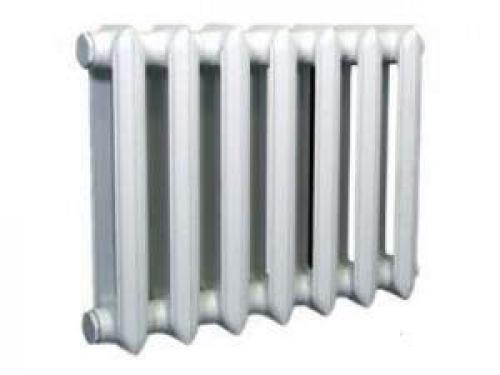

Радиаторы советских квартир

Большой вес не является проблемой при эксплуатации: главное правильно произвести монтаж батареи. Узнать, сколько весит радиатор чугунный 10 секций можно путем простых расчетов. Одна секция современного радиатора весит 7,1 килограмм, а значит, 10 секций будут весить 71 килограмм.

Несмотря на то, что популярность чугунных батарей уже не так велика, нельзя не упомянуть об их преимуществах.

Вот некоторые из них:

• устойчивость к образованию коррозии;
• толстые стенки, которые являются гарантией долговечности;
• возможность использовать теплоносители любого качества;
• отличная теплоаккумулирующая способность;
• продолжительный срок эксплуатации;
• большое внутреннее сечение, благодаря которому чугунные радиаторы не приходится часто чистить.

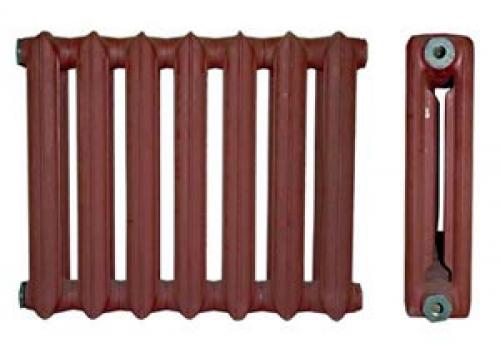

Батареи МС-140 производства Беларуси

Стандартные модели чугунных батарей имеют межосевое расстояние 300 либо 500 миллиметров. Однако встречаются и модели, имеющие большую высоту – межосевое расстояние у которых достигает 800 миллиметров. Кроме того, выпускаются промежуточные модели, у которых межосевое расстояние составляет 350 миллиметров. Глубина может быть разной – 110, 99 или 92 миллиметра. Ширина секций чугунных радиаторов составляет от 35 до 60 миллиметров.

Таблица мощности чугунных радиаторов. От чего она зависит

1. Площадь помещения – чтобы радиатор эффективно обогревал заданный объем, у него должна быть определенная теплоотдача, которая напрямую зависит от количества входящих в него секций. Рассчитывается мощность стандартным путем: 1 кВт – на 10 м² помещения, соответственно – на 1 м² потребуется 100 Вт.

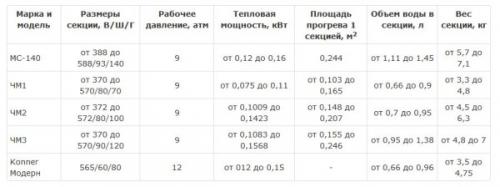

Таблица мощности чугунных радиаторов отопления в зависимости от модели

Теперь инструкция рекомендует определить площадь самого помещения и подсчитать, какой теплоотдачей должен обладать радиатор для поддержки установленной температуры воздуха.

1. Факторы – однако, не все так просто, и приведенный выше расчет является примерным, следует учитывать различные нюансы, влияющие на теплопотери:

Совет: рассчитывать теплоотдачу радиатора следует, учитывая все негативные факторы, предполагающие проникновение в помещение холодного воздуха.

1. Чтобы узнать теплоотдачу одного отопительного прибора, следует знать мощность секции чугунного радиатора МС 140 и сложить их количество . Данный показатель у большинства производителей стандартен и равен 150 Вт, но в зависимости от формы и качества прибора, он может незначительно разниться.
