Сколько секций радиатора нужно на 20 квадратов. Сколько секций биметаллического радиатора нужно на 1, 12, 18, 20 м2 — онлайн калькулятор

Точное определение количества секций биметаллического радиатора способных эффективно обогреть квадратный метр площади комнаты в конечном счёте влияет на общий экономический эффект системы отопления квартиры или частного дома в целом. Биметаллическая батарея состоит из нескольких элементов, каждая из которых представляет собой стальной трубопровод, заключённый в алюминиевый корпус.

Средняя теплоотдача сегмента биметалла составляет около 160 — 180 Вт (паспортные данные). Эту величину принимают за исходный параметр для предварительного подсчёта количества секций биметаллического радиатора. Для обогрева комнаты величиной 10 квадратных метров требуется мощность радиатора 1360 Вт.

Рассчитывают количество секций биметаллической батареи путём простого деления вышеуказанных двух величин: 1360/180 = 7,55 штук. Результат округляют в большую стороны, следовательно потребуется для обогрева данного помещения 8 сегментов.

В настоящее время изготовители и реализаторы водонагревательных отопительных приборов, идя навстречу покупателю, публикуют в интернете онлайн калькуляторы. Сервис даёт возможность потребителю, не вдаваясь в расчёты за пару кликов получить требуемое количество секций кроме биметаллической батареи, но и сколько их понадобится для сборки чугунных или алюминиевых радиаторов, а также узнать размер панельного стального прибора. Удобный онлайн калькулятор для расчета количества секций представлен в следующей главе.

Онлайн калькулятор

Укажите в онлайн калькуляторе схему подключения радиаторов

Чем опасен приблизительный подсчёт количества секций радиаторов

Вышеуказанная методика довольно приблизительна , не учитывающая массу факторов, влияющих на результат расчёта. Паспортная мощность одного элемента алюминиевой или биметаллической батареи довольно относительна. Ведь её значение может быть получено при определённых условиях, где температура нагрева ребра биметалла равна 100⁰С, высота потолка до 3-х метров, в комнате отсутствуют холодные (наружные) стены и наличие только одного окна.

Казалось, рассчитать биметаллические радиаторы отопления для квартиры с потолками не выше 2,7 м довольно просто. Достаточно нормативную тепловую мощность (136 Вт) одного сегмента биметалла умножить на количество метровых квадратов каждой комнаты. Результат делят на тепловую мощность одного сегмента, величину которой заявляет производитель. Но в этом кроется опасность приблизительного подсчёта.

Опираясь только на паспортные данные и не учитывая особенности помещения, можно неверно рассчитать, сколько понадобиться секций радиатора на 1 м². Это может привести к недостаточному обогреву комнаты или наоборот заставит удалять лишнее тепло принудительным проветриванием помещения. Для точного расчёта нужно учитывать все нюансы условий помещения.

Необходимые данные для подсчета

Как правило, в сопроводительной документации указывается максимальная теплоотдача одного биметаллического сегмента — это в среднем составляет 180 Вт при оптимальных условиях отопления, тогда как нужно учитывать сопутствующие теплопотери из-за местных особенностей помещения.

В расчёте, который определяет количество секций, применяют понижающие коэффициенты.

• Теплопотери крыши 25 – 30%.
• Окон 10 – 15%.
• Пола 10 – 15%.
• Стен 10 – 15%.
• Примыкания 10 – 15%.
• Труба (если есть ) 20 – 25%.

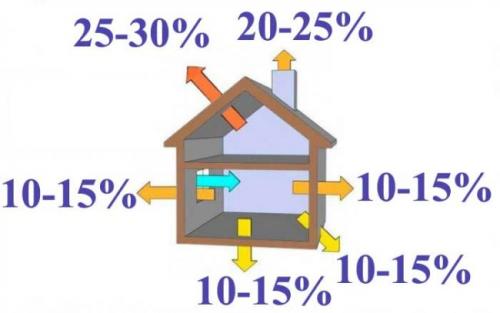

Коэффициенты теплопотерь

Для проектирования систем теплоснабжения был разработан и утверждён Свод правил на основе СНиПов ГОСТ 30494-2011 и ГОСТ 32415-2013. СП 60.13330.2016 регламентирует норму отпуска тепловой мощности в размере 1 кВт для комнаты 10 кв.м., с высотой потолка до 3-х метров, одной наружной (холодной) стеной и одним окном.

Для приведения исходных данных в соответствие с реальными условиями эксплуатации батареи отопления СП были разработаны следующие коэффициенты, корректирующие теплопотери.

К1 — учитывает строение рам:

• сдвоенные оконные рамы – 1,27;
• двойное остекление стеклопластиковых окон – 1,0;
• тройное – 0,85.

К 2 — учитывает толщину стен:

• стена в 1 кирпич – 1,27;
• кирпичная кладка в 2 кирпича – 1;
• высокая степень теплоизоляции – 0,85.

К 3 — отношение площади окон к площади пола:

• 1/2 – 1,2;
• 1/3 – 1,0;
• 1/10 – 0,8.

К 4 — средняя температура воздуха в помещении в зимний период:

• 30 градусов – 1,5;
• 20 – 1,1;
• 10 – 0,7.

К 5 — количество холодных вертикальных ограждений:

• 1 – 1,1;
• 2 – 1,2;
• 3 – 1,3;
• 4 – 1,4.

К 6 — пространство над комнатой:

• Холодный подкровельный объём – 1,0;
• мансарда или жилой этаж многоквартирного дома – 0,8.

Расчет радиаторов отопления по объему помещения. Расчет по площади помещения

Предварительный расчет можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простое вычисление, которое подходит для комнат с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.

Вычисляем количество тепла, которое понадобится для всей комнаты. Для этого площадь умножаем на 100 Вт, т. е. для комнаты в 20 кв. м. расчетная тепловая мощность составит 2000 Вт (20 кв.м Х 100 Вт) или 2 кВт.

Правильный расчет радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

Этот результат нужно разделить на теплоотдачу одной секции, указанную производителем. Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет составлять:

2000 Вт / 170 Вт = 11,76, т. е. 12, поскольку результат следует округлить до целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже среднего, например, для кухни, можно округлять в меньшую сторону.

Обязательно следует учесть возможные теплопотери в зависимости от конкретной ситуации. Разумеется, комната с балконом или расположенная в углу здания теряет тепло быстрее. В этом случае следует увеличить значение расчетной тепловой мощности для комнаты на 20%. Примерно на 15-20% стоит повысить расчеты, если планируется скрыть радиаторы за экраном или монтировать их в нишу.

Расчет радиаторов отопления по площади калькулятор. Калькулятор расчета количества секций радиаторов

Расчет количества секций радиатора по площади помещения можно выполнить вручную. При этом придется выполнять большое количество вычислений, поэтому мы решили автоматизировать процесс. Онлайн-калькулятор расчета количества секций радиаторов отопления сделает это быстрее и убережет вас от ошибок.

Чтобы подсчитать количество секций для всего дома или квартиры, необходимо делать вычисления для каждого помещения отдельно. Иначе вы рискуете неправильно распределить радиаторы по комнатам.

Во время ввода данных в калькулятор расчета батарей отопления на на площадь комнаты, от вас потребуется указать тип подключения батарей. Подробнее о них вы можете прочитать в статьях оби.

В последнем пункте онлайн-калькулятора вам нужно будет указать тепловую мощность радиатора отопления. Узнать ее можно в спецификации производителя. У каждой модели этот показатель отличается. Если нет документации под рукой, рекомендуем прочитать статью;.

Если вы хотите узнать общее количество тепла, которое необходимо для обогрева комнаты, в последнее поле введите единицу.

Помните, что полученный результат верен только в том случае, если радиаторы отопления установлены правильно. Узнать как это сделать можно в этой статье: .

Хотите получить помощь мастера, специалиста в этой сфере? Переходите на. Это полностью бесплатный сервис, где вы найдете профессионала, который решит вашу проблему. Вы не платите за размещение объявления, просмотры, выбор подрядчика.Если вы сами мастер своего дела, то зарегистрируйтесь наи получайте поток клиентов. Ваша прибыль в одном клике!

Источник: https://alyuminievye-batarei.aystroika.info/stati/ploshchad-obogreva-alyuminievogo-radiatora-standartnyy-raschet-radiatorov-otopleniya

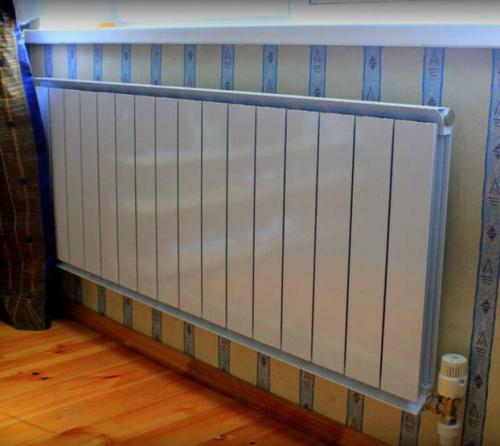

Теплоотдачи радиаторов отопления расчет. Порядок расчета теплоотдачи радиатора отопления

В основе выбора отопительных устройств для установки в доме или квартире лежит максимально точный расчет теплоотдачи радиаторов отопления. Каждому потребителю с одной стороны хочется сэкономить на обогреве жилья и поэтому нет желания приобретать лишние батареи, но если их будет недостаточно, комфортной температуры достичь не удастся. Способов, как рассчитать теплоотдачу радиатора, существует несколько. Вариант первый . Это самый простой способ,, в его основе – количество наружных стен и окон в них. Порядок вычислений следующий:

• когда в комнате всего одна стена и окно, тогда на каждые 10 «квадратов» площади требуется 1 кВт тепловой мощности приборов отопления (детальнее: " Как рассчитать мощность радиатора отопления - делаем расчет мощности правильно ");
• если имеется 2 наружные стены, тогда минимальная мощность батарей должна составлять 1,3 кВт на 10 м².

Вариант второй . Он более сложен, но позволяет иметь более точные данные о необходимой мощности приборов. В данном случае расчет теплоотдачи радиатора (батарей) отопления производится по формуле: S x h x41, гдеS - площадь помещения, для которого выполняются вычисления;H - высота комнаты;41 – минимальная мощность на один кубометр объема помещения.Полученный итог будет требуемой теплоотдачей для радиаторов отопления. Далее эту цифру делят на номинальную тепловую мощность, которую имеет одна секция данной модели батареи. Узнать эту цифру можно в инструкции, прилагаемой производителем к своему изделию. Результатом расчета батарей отопления станет необходимое количество секций, чтобы теплоснабжение конкретного помещения было эффективным. Если полученное число дробное, тогда его округляют в большую сторону. Лучше небольшой избыток тепла, чем его недостаток.

Расчет отопления по объему помещения. Простейшие приемы расчета

Для того чтобы система отопления создавала в холодное время года комфортные условия проживания, она должна справляться с двумя основными задачами. Эти функции тесно связаны между собой, и разделение их – весьма условно.

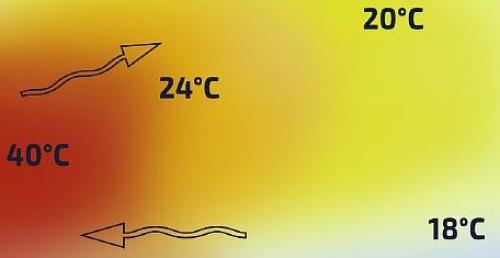

• Первое – это поддержание оптимального уровня температуры воздуха во всем объеме отапливаемого помещения. Безусловно, по высоте уровень температуры может несколько изменяться, но этот перепад не должен быть значительным. Вполне комфортными условиями считается усредненный показатель в +20 °С – именно такая температура, как правило, принимается за исходную в теплотехнических расчетах.

Иными словами, система отопления должна быть способной прогреть определенный объем воздуха.

Если уж подходить с полной точностью, то для отдельных помещений в жилых домах установлены стандарты необходимого микроклимата – они определены ГОСТ 30494-96. Выдержка из этого документа – в размещенной ниже таблице:

Температура воздуха, °С	Относительная влажность, %	Скорость движения воздуха, м/с
оптимальная	допустимая	оптимальная	допустимая, max	оптимальная, max	допустимая, max
Для холодного времени года
То же, но для жилых комнат в регионах с минимальными температурами от - 31 °С и ниже	21÷23	20÷24 (22÷24)	45÷30	60	0.15	0.2
Для теплого времени года (Норматив только для жилых помещений. Для остальных – не нормируется)
Жилая комната	22÷25	20÷28	60÷30	65	0.2	0.3

• Второе – компенсирование потерь тепла через элементы конструкции здания.

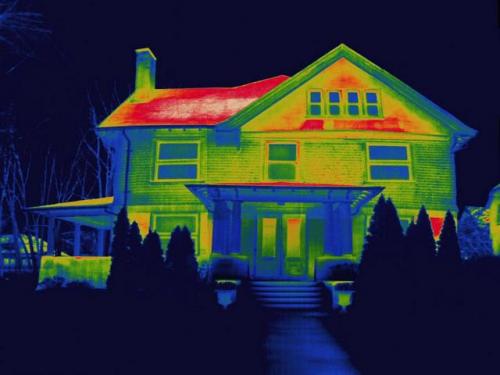

Самый главный «противник» системы отопления — это теплопотери через строительные конструкции

Увы, теплопотери – это самый серьезный «соперник» любой системы отопления. Их можно свести к определенному минимуму, но даже при самой качественной термоизоляции полностью избавиться от них пока не получается. Утечки тепловой энергии идут по всем направлениям – примерное распределение их показано в таблице:

Элемент конструкции здания	Примерное значение теплопотерь
Фундамент, полы по грунту или над неотапливаемыми подвальными (цокольными) помещениями	от 5 до 10%
«Мостики холода» через плохо изолированные стыки строительных конструкций	от 5 до 10%
Места ввода инженерных коммуникаций (канализация, водопровод, газовые трубы, электрокабели и т.п.)	до 5%
Внешние стены, в зависимости от степени утепленности	от 20 до 30%
Некачественные окна и внешние двери	порядка 20÷25%, из них около 10% - через негерметизированные стыки между коробками и стеной, и за счет проветривания
Крыша	до 20%
Вентиляция и дымоход	до 25 ÷30%

Естественно, чтобы справиться с такими задачами, система отопления должна обладать определенной тепловой мощностью, причем этот потенциал не только должен соответствовать общим потребностям здания (квартиры), но и быть правильно распределенным по помещениям, в соответствии с их площадью и целым рядом других важных факторов.

Обычно расчет и ведется в направлении «от малого к большому». Проще говоря, просчитывается потребное количество тепловой энергии для каждого отапливаемого помещения, полученные значения суммируются, добавляется примерно 10% запаса (чтобы оборудование не работало на пределе своих возможностей) – и результат покажет, какой мощности необходим котел отопления. А значения по каждой комнате станут отправной точкой для подсчета необходимого количества радиаторов.

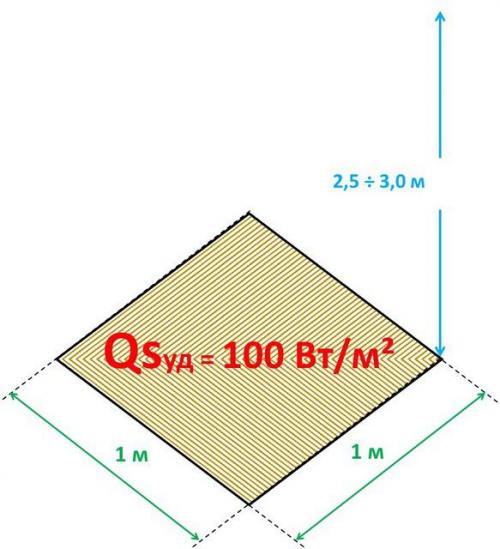

Самый упрощённый и наиболее часто применяемый в непрофессиональной среде метод – принять норму 100 Вт тепловой энергии на каждый квадратный метр площади:

Самый примитивный способ подсчета — соотношение 100 Вт/м²

Q = S × 100

Q – необходимая тепловая мощность для помещения;

S – площадь помещения (м²);

100 — удельная мощность на единицу площади (Вт/м²).

Например, комната 3.2 × 5,5 м

S = 3,2 × 5,5 = 17,6 м²

Q = 17,6 × 100 = 1760 Вт ≈ 1,8 кВт

Способ, очевидно, очень простой, но весьма несовершенный. Стоит сразу оговориться, что он условно применим только при стандартной высоте потолков – примерно 2.7 м (допустимо – в диапазоне от 2.5 до 3.0 м). С этой точки зрения, более точным станет расчет не от площади, а от объема помещения.

Расчет тепловой мощности от объема помещения

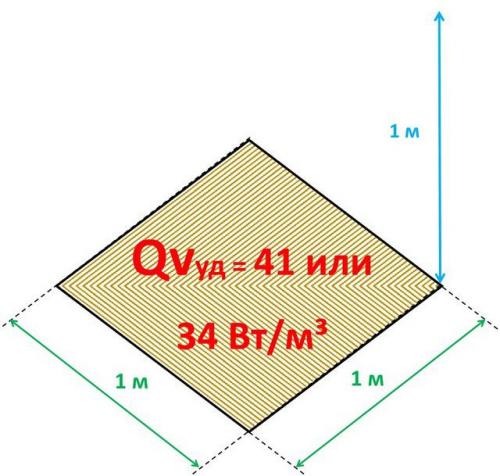

Понятно, что в этом случае значение удельной мощности рассчитано на кубический метр. Его принимают равным 41 Вт/м³ для железобетонного панельного дома, или 34 Вт/м³ — в кирпичном или выполненном из других материалов.

h – высота потолков (м);

41 или 34 – удельная мощность на единицу объема (Вт/м³).

Например, та же комната, в панельном доме, с высотой потолков в 3.2 м:

Q = 17,6 × 3,2 × 41 = 2309 Вт ≈ 2,3 кВт

Результат получается более точным, так как уже учитывает не только все линейные размеры помещения, но даже, в определенной степени, и особенности стен.

Но все же до настоящей точности он еще далек – многие нюансы оказываются «за скобками». Как выполнить более приближенные к реальным условиям расчеты – в следующем разделе публикации.
