Сборка радиатора отопления своими руками. Начнем с секций

Сборка радиатора отопления своими руками. Начнем с секций

Проведем сборку на примере секционных батарей . Чтобы как-то дополнить сведения, разберем моменты обвязки радиаторов, тем более что они однотипны и для секционных и для панельных обогревателей.

Расставляем все по местам.

Обвязка начинается с распределения ролей:

1. На каждом радиаторе, независимо от вида, имеется четыре резьбовых входа. Наша задача – определиться со схемой входа-выхода теплоносителя для правильной расстановки заглушек и грамотного подключения элемента в сеть;

Схема сборки.

Совет!
Если вы производите обычную замену радиатора, то придумывать вам уже ничего не надо.
Вы делаете все по подобию предыдущего радиатора.
Верхний вход, нижний выход.
Противоположное верхнее резьбовое отверстие – проходная заглушка с краном Маевского.
Противоположный нижний резьбовой выход – глухая заглушка.

1. Роли распределены.
   Производим сборку:

• Начало – соединение крана Маевского и глухой заглушки. Для этих целей подойдет льняное волокно и специальная паста для герметизации резьбовых соединений;
• Волокно наматывается ровными прядями без комков и гребней в направлении противоположном направлению резьбы заглушек;

Для дополнительной герметизации деталей используем волокно.

• Затем паста фиксирует это волокно на своем месте;

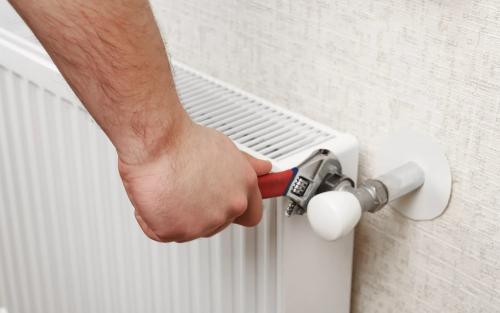

• С помощью гаечного ключа заглушки устанавливаются на свои места.

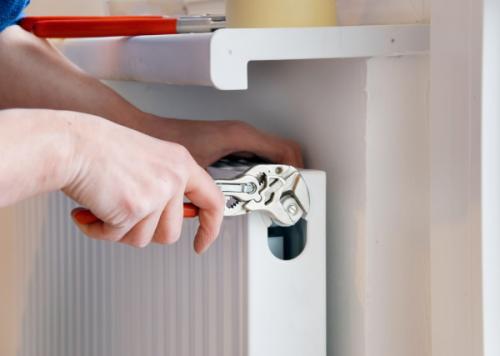

Разводной гаечный ключ – прекрасный помощник.

Совет!
В продаже имеются специальные ключи с фигурными выемками под основные параметры монтажного комплекта.
Для обвязки радиатора вполне хватит и разводного ключа, хотя его возможностей будет маловато для заглушек для чугунных радиаторов.
Тогда вам все равно понадобится газовый ключ.

• Чуть сложнее с входом воды и водоотведения. Сегодня в батареях устанавливаются краны, названные американками, это соединения с накидной гайкой обеспечивают максимально надежное соединение. Их установка происходит следующим образом:
• Резьбовая часть, входящая в радиатор, оформляется так же, как уже было описано – волокном и пастой;

Рекомендации!
Лен и пасту можно заменить ФУМ лентой, так советуют многие.
Действительно можно, но делать это надо грамотно.
Такая замена возможна в домах и квартирах, где стоит автономная система отопления, где давление теплоносителя в сети достаточно низкое – контур замкнут.
ФУМ лента в таких условиях чувствует себя очень комфортно.
При скачках давления, нередких гостях общей системы подачи тепла лента может разрушаться.
Итог понятен – течь.

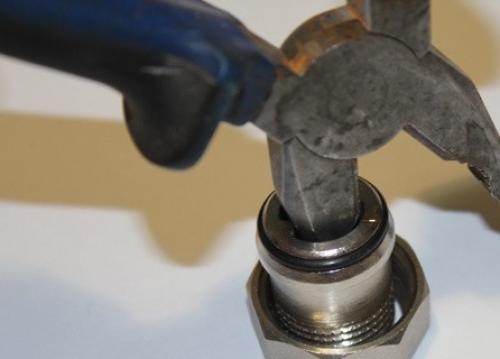

• Закручивается американка не обычным газовым ключом, а шестигранником.

Замена возможна?

Совет!
Во многих
Насколько это оправданно – судить не беремся, но родной ключ все же – лучше.

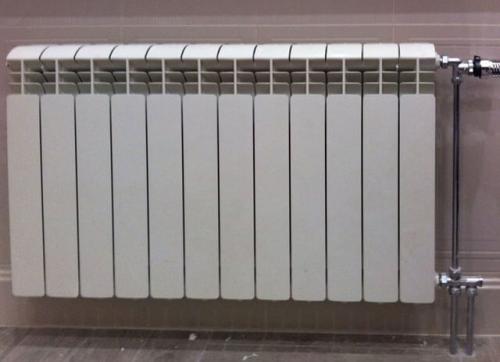

Сборка секций радиатора отопления. Особенности алюминиевых радиаторов

Основные характеристики алюминиевых радиаторов – малый вес, сравнительно небольшая стоимость и возможность работать при высокой температуре теплоносителя. Кроме того, радиаторы из алюминия выглядят гораздо лучше чугунных аналогов. Срок службы рассматриваемых изделий может превышать 10 лет, причем все это время металл не будет подвергаться воздействию коррозии.

Существует два варианта алюминиевых радиаторов:

1. Стандартные (европейские) . Такие устройства рассчитаны на давление не более 6 атмосфер. Как правило, батареи европейского типа используются для обустройства отопительных систем частных домов.
2. Усиленные . Данная категория батарей может работать при давлении до 16 атмосфер, что позволяет использовать их в многоквартирных домах.

Рассматриваемые приборы имеют секционную конструкцию, поэтому сборка алюминиевых радиаторов отопления и их монтаж осуществляются точно так же, как и данные операции с другими секционными радиаторами. Батареи устанавливаются под окнами или же крепятся к стенам. В зависимости от схемы подключения трубы могут подводиться к батареям как с одной стороны, так и с обеих.

Количество секций радиатора подбирается в зависимости от тепловых потерь и требуемой теплоотдачи. При выборе самих батарей нужно учесть рабочее давление, при котором они могут работать, температурный режим отопительной системы и давление опрессовки системы.

Зачастую алюминиевые радиаторы комплектуются дополнительными деталями, среди которых:

• Стойки и кронштейны;
• Заглушки;
• Кран Маевского или автоматический воздухоотводчик;
• Набор уплотнительных прокладок;
• Запорная арматура или терморегуляторы.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/sborka-alyuminievyh-radiatorov-otopleniya-vybor-radiatora

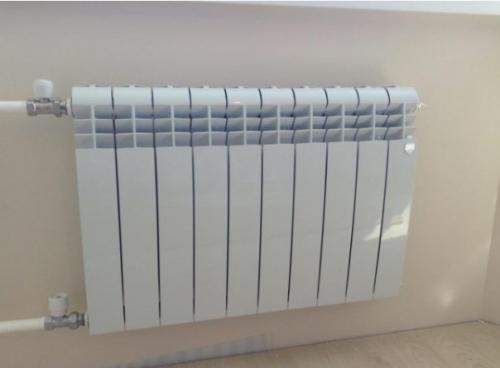

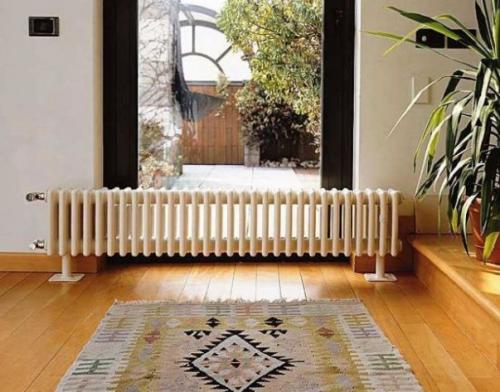

Установка батарей отопления в квартире. Как установить радиаторы своими руками

Главная задача при установке радиаторов отопления — организовать эффективную и бесперебойную работу системы обогрева и ее простое обслуживание. Монтаж современных приборов несложен и не требует профессиональных навыков. С помощью наших рекомендаций вы сможете справиться с работой самостоятельно без привлечения наемных специалистов.

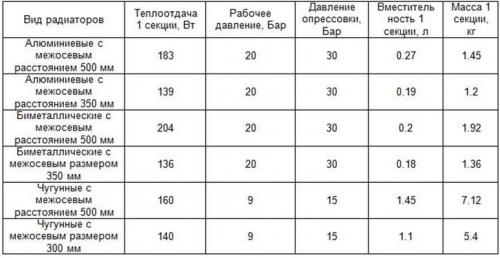

Виды радиаторов

В продаже сегодня присутствуют самые разнообразные по материалам, мощности и дизайну модели. Их монтируют путем крепления на стены, устанавливают на пол или встраивают в полы. Теплоносителем служит подготовленная вода или антифриз, главное свойство которых — большая теплоемкость.

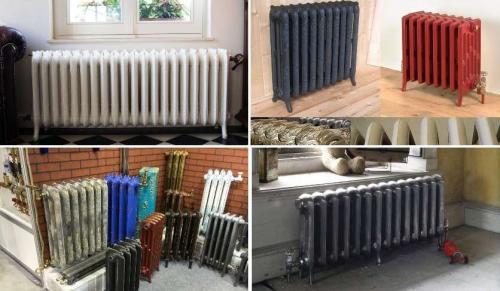

Чугунные радиаторы

Чугун — достаточной устойчивый к коррозии сплав, обладающий к тому же высокой тепловой инерцией. С одной стороны вызывает лишние энергозатраты и долгое время на прогрев самого материала, но с другой — способствует более равномерной отдаче тепла. При отключении отопления чугунные батареи еще долго согревают помещение.

Несмотря на появление алюминиевых и биметаллических радиаторов чугунные довольно часто можно встретить в жилых домах. До сих еще справляются со своей задачей батареи в советских квартирах, установленные 40 и более лет назад.

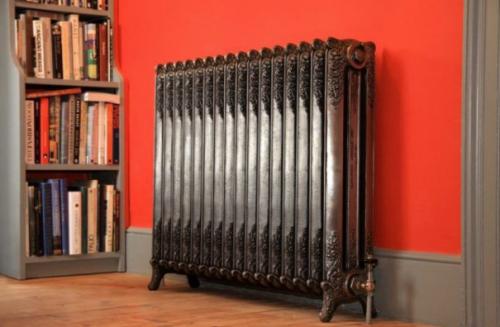

Новые модели чугунных радиаторов — это современные стильные конструкции, которые поражают многоцветием и изысканным дизайном. Они могут сделать интересным любой интерьер, но стоят довольно дорого.

Недостаток радиаторов из чугуна — большой вес. Не всякая стена выдержит такую нагрузку. Поэтому часто системы отопления с «чугуниной» предусматривают крепление батарей к полу или установку их на ножки.

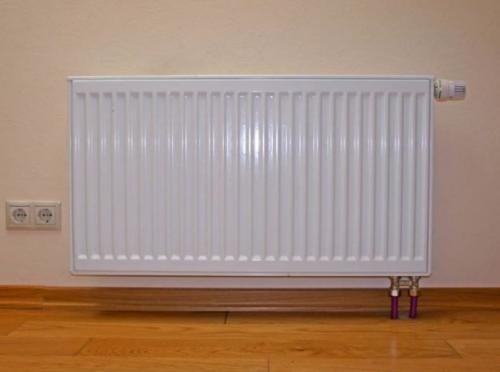

Стальные радиаторы

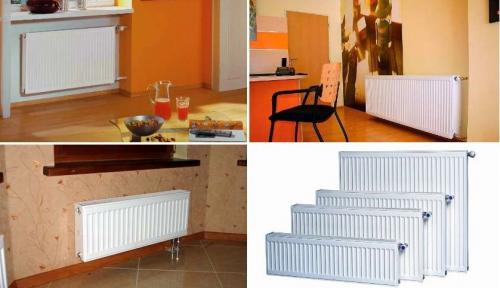

Изготавливаются в виде панельных обогревателей из штампованных стальных листов, внутри которых предусмотрены каналы для теплоносителя. Толщина металла, используемого для радиаторов, — 1,2-2 мм. Поверхность панелей может быть гладкой или ребристой.

Габариты в зависимости от модели стального радиатора различны:

• высота — 200-900 мм;
• длина — 300-4000 мм;
• глубина — 60-170 мм.

Мощность приборов зависит не только от размеров, но и количества конвекционных рядов и излучающих элементов-пластин.

Плюсы радиаторов из стали:

• быстрое нагревание;
• минимальный объем теплоносителя;
• КПД до 75%;
• возможность регулировки;
• нет соединений, где могла бы возникнуть протечка;
• приятный дизайн;
• экономичная цена.

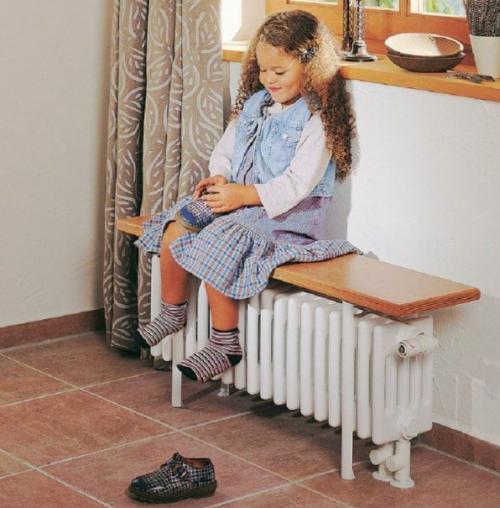

Стальная батарея в форме скамейки

Среди недостатков:

• неустойчивость к гидроударам;
• ограничения по рабочему давлению 13 атм., по температуре теплоносителя 110°С;
• подверженность коррозии.

Для предупреждения быстрого ржавления в систему заливают антифризы. Если используется вода, нельзя сливать больше, чем на 2 недели в году.

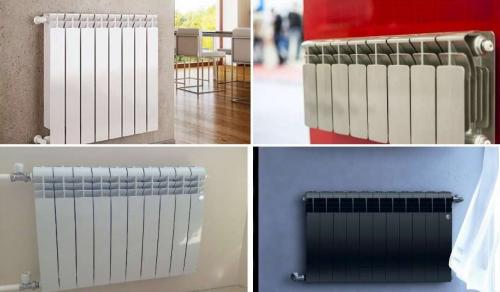

Алюминиевые радиаторы

Приборы изготавливаются из сплавов алюминия с другими веществами — медью, магнием, кремнием. Радиаторы состоят из секций, количество которых можно уменьшать или увеличивать по своему усмотрению. Межосевое расстояние в разных моделях — 350 или 500 мм, глубина — 80-100 мм. Теплоотдача обеспечивается путем передачи тепла от наполненных теплоносителем трубок к излучающим пластинам и далее к циркулирующему между ними воздуху.

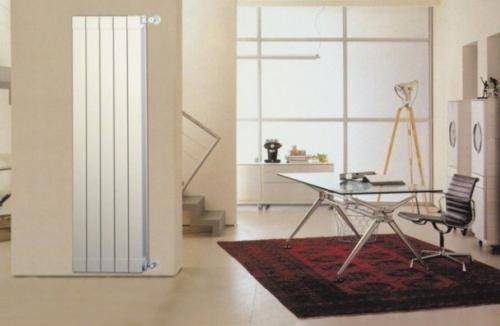

Алюминиевая батарея как часть дизайна квартиры

Преимущества алюминиевых радиаторов:

• быстрое нагревание;
• высокая теплоотдача;
• низкий вес;
• долговечность.

К недостаткам можно отнести:

• возможность развития коррозии в результате блуждающих токов или использования неподготовленной воды;
• накопление в системе газа водорода, который является продуктом реакции воды и алюминия.

Срок службы радиаторов составляет 10-15 лет и напрямую зависит от толщины металла. Рекомендуется использовать изделия с весом одной секции не менее 1,3 кг, поскольку тонкие стенки быстро разрушаются, появляются очаги коррозии, течи.

Биметаллические радиаторы

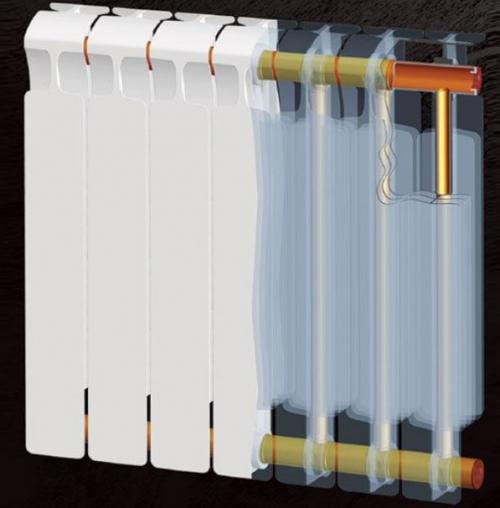

Конструкция этих обогревателей состоит из стального коллектора и алюминиевой оболочки. Внешне биметаллические радиаторы могут похожи на секционные алюминиевые или стальные. Но в отличие от них меньше реагируют на скачки давления в системе, не вступают в реакцию с образованием взрывоопасного водорода.

Секция качественного прибора весит не менее 1,8 кг. Такая толщина металла достаточна, чтобы выдержать гидравлические нагрузки до 30-40 атмосфер. Не стоит покупать более легкие приборы, которые изготавливаются с нарушениями технологии и не гарантируют долгой эксплуатации.

Наиболее ценные качества биметаллических радиаторов:

• легкость;
• большой срок службы;
• высокая теплоотдача;
• устойчивость к значительным нагрузкам.

Батареи их двух металлов обладают низкой тепловой инерцией — быстро нагреваются и так же быстро остывают. Цена их выше, чем у других, но вполне оправдана прочностью и долговечностью.

Расчет количества секций

Чтобы радиаторы обеспечивали нужную мощность обогрева, нужно определить оптимальное количество секций (для секционных приборов). В качестве нормативного руководства используют СП 60.13330.2010, содержащие рекомендации по расчету систем отопления, вентиляции и кондиционирования.

Правильная установка радиаторов отопления. Разновидности отопительных радиаторов для квартиры или частного дома

Первое, с чем следует определиться перед тем, как установить радиатор отопления в квартире – это выбор разновидности данного устройства.

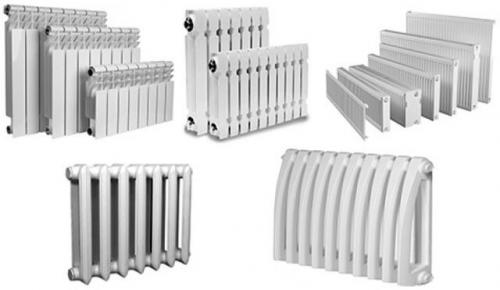

На современном рынке широко представлены следующие виды отопительных батарей и радиаторов:

• чугунные;
• алюминиевые;
• биметаллические;
• стальные;
• медные;
• пластиковые.

Каждая из этих разновидностей имеет свои преимущества и недостатки, которые нужно знать для того, чтобы сделать правильный выбор. Например, чугунные батареи, широко использовавшиеся еще в советские времена, отличаются длительным сроком службы и нетребовательностью к качеству теплоносителя – вода в них может быть даже ржавой либо с большим количеством примесей. В то же время, вследствие низкой теплопроводности чугуна, топливные затраты на разогрев таких устройств довольно высоки. Еще один минус – неэстетичный внешний вид чугунных батарей, поэтому в настоящее время они используются не так часто.

Алюминиевые, стальные, биметаллические и медные радиаторы имеют отличную теплопроводность и эффектный внешний вид. В то же время, недостатки у них тоже есть. Например, минусом алюминиевых батарей является их высокая чувствительность к чистоте воды и неустойчивость к высокому давлению теплоносителя. Несколько более выносливы в этом плане биметаллические устройства. Медные радиаторы – самые долговечные и наиболее эффективные в плане обогрева, но в то же время и самые дорогие.

Что же касается пластиковых радиаторов – это наиболее экономичный вариант, они имеют легкий вес и просты в установке, но их нельзя подвергать нагреву выше 80 °C.

Изучив особенности различных типов батарей перед тем, как установить радиатор отопления своими руками, можно сделать выбор в пользу той или иной разновидности. Немало здесь может зависеть также от внутреннего интерьера помещения, бюджетных возможностей хозяев жилища и прочих факторов.

Источник: https://alyuminievye-batarei.aystroika.info/stati/ustanovka-alyuminievyh-radiatorov-otopleniya-svoimi-rukami-razborka-chugunnyh-radiatorov

Обвязка радиаторов отопления своими руками. Монтаж и подключение радиаторов отопления своими руками

В инструкции написано, что установку радиаторов должны выполнять специалисты. Кто-то экономит на вызове профессиональных монтажников и делает все сам. Несмотря на то, что для мужчины с руками, не существует невыполнимых задач, эта статья не для того, чтобы вы прочли и взялись за самостоятельную установку радиаторов отопления. Она для того, чтобы вы задумались: а сможете-ли сделать это сами.

Здесь всего лишь малая часть того, что надо знать при монтаже системы.

что необходимо для монтажа

для установки секционного радиатора понадобятся комплектующие и инструменты. в набор необходимых для работы элементов входят:

• комплект установочный;
• комплект терморегулирующий;
• герметик-гель;
• дрель со сверлами по бетону;
• разводной или гаечные ключи с открытым зевом;
• ацетон для обезжиривания;
• строительный уровень;
• чистая ветошь;
• рулетка;
• карандаш или маркер.

Компания STOUT предлагает универсальные комплекты для подключения.

К обязательной арматуре, применяемой для монтажа радиаторов относятся:

1. Устройство для выпуска воздуха – кран Маевского.
2. Заглушка.
3. Запорная арматура.

Рассмотрим более подробно важные составляющие элементов отопления.

Кран Маевского или автоматический воздухоотводчик

Кран Маевского или устройство для спуска воздуха оборудован игольчатым клапаном. Это замена обычным водопроводным вентилям, которые когда-то ставили в чугунные батареи.

Альтернатива крану – автоматические устройства. Воздухоотводчики бывают углового и прямого подключения, вертикальног о и бокового выпуска воздуха.

Рис. Автоматические воздухоотводчики (краны Маевского)

Кран для воздухоотведения устанавливается в верхней точке алюминиевого или биметаллического радиатора в местах, где вероятно скопление воздуха, вызывающего завоздушивание системы. Для того, чтобы воздухоотводчик можно было без лишних проблем демонтировать, перед ним устанавливают запорный отсечной вентиль. Воздух спускается автоматически, но для этого надо на пару витков открутить защитный колпачок.

заглушка

заглушку ставят на последний четвертый выход батареи, не задействованной входным и выходным трубопроводом и краном маевского. заглушка может быть изготовлена из никелированной и обычной латуни с внутренней и внешней резьбой. на сайте компании stout можно найти заглушки для полипропиленовых труб .

запорная арматура

к элементам запорной арматуры относятся запорные вентили или шаровые краны. вентили могут быть регулируемыми. устанавливаются на притоке и на обратке из батареи. при необходимости вентилем перекрывают поступление теплоносителя к батарее. шаровым краном можно только отключить радиатор. настраивают теплоотдачу регулируемым вентилем.

где и как разместить

эффективная работа отопления в комнате зависит от правильности монтажа батарей. расстояние от радиатора до подоконника окна в комнате должно быть не менее 100 – 120 мм. от радиатора до пола в пределах 80 – 120 мм. от стены радиатор должен быть на расстоянии 30 – 50 мм.

Крепеж должен быть как минимум на три кронштейна, симметрично окну, при этом учитывается, что длина радиатора должна быть 70 или 80% от ширины окна. Кронштейны поддерживают его сверху и снизу.

Крепление к стене

Для того, чтобы радиатор в комнате выглядел красиво и не заваливал свои стороны вправо или влево наносим разметку.

Чертим вертикальную ось, затем, используя строительный уровень, проводим горизонтальную линию по уровню трубы от стояка.

Следующий этап разметки: определяем места, где будут размещены крепления. По вертикали они должны располагаться между секциями.

По горизонтали кронштейны должны поддерживать батарею на необходимой высоте от пола и подоконника. Сверлим отверстия для креплений, устанавливаем их и вешаем радиатор.

Компания STOUT предлагает вариант крепежа , которым можно регулировать положение радиатора в случае незначительной погрешности в монтаже.

Перед установкой обезжириваем резьбы арматуры. Особенно это важно, если фитинг не новый.

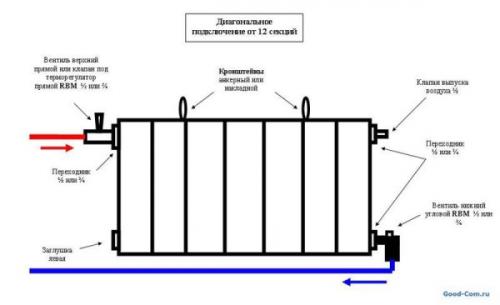

Диагональ — это способ, который возможен для подключения любого радиатора, в том числе с максимальным количеством задействованных секций. Верх-низ – это самая эффективная схема подключения. Однако, подобный метод рекомендован для подключения именно длинных моделей на 2,5 метра.

Этот вид подключения эффективен примерно на 85–90%. Обосновать недостаток эффективности можно наличием паразитных потоков, которые мешают друг другу и коэффициент затекания недостаточный.

Монтаж радиаторов отопления полипропиленом. Назначение системы отопления

В частном доме или квартире обязательно должна быть всегда установлена оптимальная температура. которая варьируется от 18 до 25 градусов. В зимнее время достичь этого показателя можно только при качественной отопительной системе. Ее КПД должно соответствовать площади строения, а также должна быть правильно подобрана схема подключения радиаторов .

Именно отопительные приборы компенсируют теплопотери, которые являются обязательными в любом помещении, поскольку тепло уходит через окна, двери и даже элементы коммуникаций.

Особенно нужно уделить внимание тому, какие существуют схемы подключения радиаторов отопления, и выбрать оптимальный вариант. Желательно делать выбор еще на этапе строительства дома или квартиры, однако часто приходится изменять некачественную систему, поэтому можно заниматься работами в уже готовом частном доме или квартире

Но в этом случае монтаж будет более сложным и специфическим.

Наиболее оптимальным считается подключение радиаторов отопления к центральной системе отопления, поскольку в этом случае получается эффективная и надежная система, обеспечивающая равномерный и постоянный обогрев в зимнее время. Однако многие частные дома располагаются на определенном отдалении от города, поэтому воспользоваться подключением к централизованному отоплению не всегда возможно.

Именно поэтому приходится создавать собственные автономные системы в частном доме. которые:

• должны обладать высоким КПД;
• при желании сделать все своими силами, можно просмотреть обучающее
• должны быть правильно сформированы и отрегулированы многочисленные узлы;
• монтаж необходимо выполнять в соответствии со всеми требованиями и условиями;
• должна быть предусмотрена надежная и правильная обвязка системы.

Какие факторы оказывают влияние на эффективность отопительной системы?

Чтобы обеспечить равномерный и качественный обогрев помещений в доме, важно знать, какие элементы влияют на нее. К ним можно отнести:

• правильная разводка сети, которая оказывает влияние на эффективность прогрева и на то, насколько равномерно будут нагреваться помещения, причем от этого зависит и стоимость отопления;
• грамотно подобранное оборудование для системы, для чего нужно производить определенные расчеты, которые позволят определить, каким КПД, мощностью и другими параметрами должны обладать основные элементы, причем от этого зависит даже потребление топлива;
• правильный монтаж основных узлов и элементов системы отопления, к которым относятся трубопровод, радиаторы, арматура и даже котел с насосом, поскольку если неправильно будут произведены какие-либо действия, то отопление будет либо вовсе не работать, либо некачественно функционировать, поэтому желательно заранее просмотреть обучающее видео.

Поэтому до того, как будет осуществлен монтаж всех элементов отопления, нужно сконцентрироваться на расчетах и выборе схемы подключения радиаторов отопления. Надо подобрать сами батареи, которые будут иметь нужный КПД и другие характеристики. Должны быть приобретены другие виды изделий, предназначенных для установки, причем они должны быть высокого качества. Сами работы должны выполняться своими руками только после тщательного изучения инструкции и видео с последовательными действиями.

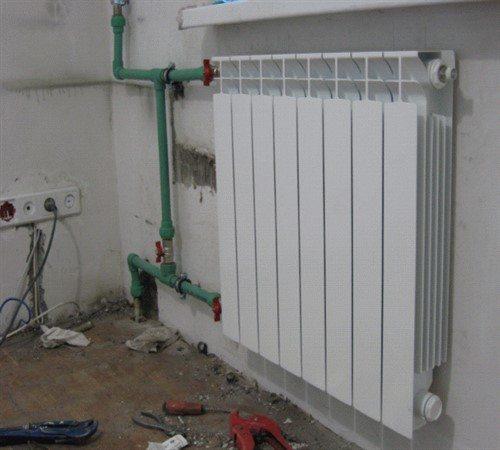

Установка радиаторов отопления расстояние от стены. Расстояние от радиатора до стены: настенный и напольный вариант монтажа

Выполняя самостоятельный монтаж отопительной системы, в числе прочих вопросов нам нужно решить, на каком расстоянии от стены вешать радиатор. Пусть некоторым этот аспект покажется недостаточно важным, но на самом деле от соблюдения параметров монтажа во многом зависит эффективность работы системы.

В нашей статье мы расскажем, зачем необходимо следить за расстоянием от батареи до поверхностей, а также приведем рекомендации по установке радиатора на стену или на пол.

Установка батареи вплотную – не лучшая идея!

Важность соблюдения параметров установки

Отопительные приборы, как следует из их названия, устанавливаются в помещение для его обогрева. При этом для большинства моделей радиаторного типа характерно излучение тепла всей поверхностью, что и накладывает определенные ограничения на установку.

Как правило, расстояние от стены до радиатора отопления составляет от 25 до 60 мм. Эта величина определяется, по сути, двумя параметрами: принципиальной возможностью монтажа (размером подоконника, габаритами ниши и т.д.), а также мощностью устройства.
