Для того чтобы узнать, как правильно подключить биметаллический радиатор, вначале следует понять, что из себя, представляет подключаемое оборудование. Итак, при производстве радиаторов используются два металла, преимущество сочетания которых заключается в высокой теплоотдаче. Внешняя поверхность прибора отличается гладкостью и ровностью, благодаря чему увеличивается площадь отдачи тепла.

При производстве приборов используется современная технология покраски, при которой применяются качественные материалы, способные обеспечить изделию повышенную стойкость к коррозии. Конечно, эффективность защиты и долговечность прибора будет зависеть от качества и состава используемого теплоносителя.

Если монтаж биметаллических радиаторов своими руками выполняется в квартире, где установлена центральная отопительная система, то в качестве теплоносителя используется обычная вода. Состав такого теплоносителя отличаться может жёсткостью и наличием различных примесей, которые могут оказывать на стенки радиатора негативное воздействие.

Высокая прочность и стойкость к скачкам давления позволяет биметаллические радиаторы отопления установить в центральные системы, но при условии, что им не больше 40 лет.

Рекомендуется внимательно посмотреть видео об установке биметаллических радиаторов отопления, что позволит получить определённые знания. В ходе просмотра также можно будет ознакомиться с основными особенностями конструкции.

Важно знать, что оборудование имеет секционную сборку, благодаря чему соединение секций биметаллических радиаторов выполнено может быть легко и быстро. Кроме этого существует возможность при необходимости увеличивать или уменьшать количество секций.

Современные модели радиаторов отличаются универсальностью, что позволяет выполнять их монтаж в системах различного типа. Единственное что важно сделать, это внимательно изучить материал, который позволит узнать, как собрать биметаллический радиатор отопления правильно и с учётом всех требований.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/ustanovka-bimetallicheskih-radiatorov-kreplenie-svoimi-rukami-montazh-bimetallicheskih

Что нужно для установки биметаллических радиаторов. Подключение биметаллических радиаторов отопления: пошаговая инструкция

Конструктивное устройство

Разновидности и особенности

Как установить теплообменники по стенке и по полу

Схемы подключения

Способы подключения

Какая арматура нужна для монтажа

Правила установки биметаллических радиаторов

Как установить радиатор своими руками

Как подключить биметаллический радиатор отопления в квартире

Как подключить биметаллический радиатор в частном доме

Проверка работоспособности

Коротко о главном

Биметаллические отопительные радиаторы устанавливаются так же, как и обычные чугунные батареи. Но, есть нюансы, которые связаны с конструктивной особенностью. Они устанавливают современные приборы обогрева в частных домах, квартирах. Эффективность их зависит от правильной схемы подключения. Подробно о процессе подключения эффективного биметаллического радиатора отопления, конструкции биметаллических изделий далее.

Подключение теплообменников из двух металлов

Конструктивное устройство

Теплоносители из двух металлов имеют повышенную надежность и эффективность, на практике. Они отличаются следующими преимуществами:

• повышенной стойкостью ко ржавчине;
• обширным спектром температур работы;
• простотой возможности видоизменения тепловой отдачи через секционное видоизменение;
• малым нагревом, остыванием;
• малым теплоносительным объемом;
• сниженным весом, который облегчает установку;
• тарифной доступностью.

Надо указать среди плюсов простоту батарейной установки. Из-за того, что в них находятся специальные крепежи, дело не приведет к конструктивным разрушениям. Она обеспечивает высококачественную фиксацию приборов отопления.

В конструкции используется несколько горизонтальных труб, которые присоединены вертикально расположенными ребрами, по которым осуществляется антифризная циркуляция.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-pravilno-ustanavlivat-bimetallicheskiy-radiator-zapornye-elementy

Сборка и установка биметаллических радиаторов. Самостоятельная сборка секционных батарей отопления

Прежде чем начать монтаж, нужно осуществить сборку секций, если это не предусмотрено с завода или не сделано в точках продаж. Сборку и установку биметаллических радиаторов отопления проводят после изучения сопроводительной документации. Производители в инструкции к изделию описывают весь ход проводимых работ с советами и рекомендациями.  Радиаторы собирают на месте монтажа самостоятельно, если есть знания об устройстве биметаллического радиатора. Соединяют секции между собой с помощью ниппелей и каучуковых прокладок.

Такие же манипуляции выполняют, если необходимо добавить секции к биметаллическому радиатору или, наоборот, убрать, то есть сделать перепаковку.

Перепаковка секций радиаторов

С завода стандартная комплектация радиатора предусматривает 10 элементов. После того, как выполнен расчёт секций для отопления конкретного помещения, часто возникает необходимость перепаковки. Соединение биметаллических радиаторов выполняется с помощью радиаторного ключа достаточной длины, шириной лопатки 2,4 см.

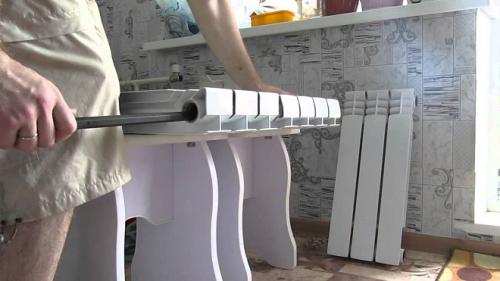

Необходимо выяснить направление резьбы на торцевом отверстии. Ключ вставляется в радиатор таким образом, чтобы лопатка попала в стык между секциями, которые нужно разобрать. Проворачивая ключ в противоположную сторону от направления резьбы, нужно прислушиваться. Щелчок означает, что радиатор разделён. В обратном порядке производят подсоединение секций.

Инструменты и дополнительные материалы

Чтобы выполнить монтаж секционных биметаллических радиаторов отопления, понадобятся:

• ключи разводной и трубный;
• перфоратор;
• уровень строительный;
• рулетка;

Также необходимо подготовить несколько кронштейнов для биметаллического радиатора. Количество зависит от способа монтажа.

Варианты подключения отопительного прибора к трубам

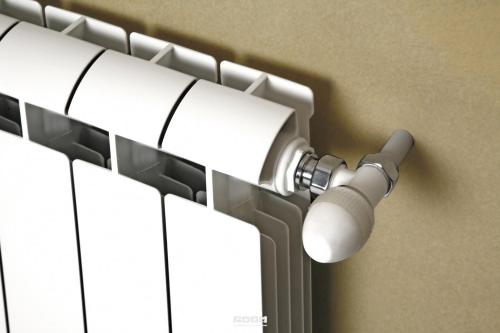

По завершении перепаковки устанавливают запорную арматуру, пробки и краник Маевского.

Соединение биметаллических радиаторов. Как соединить секции биметаллических радиаторов между собой: пошаговая технология

• Батарею положить на горизонтальную поверхность, демонтировать дополнительные компоненты: кран, термодатчик и т.п. При необходимости промыть радиаторный узел мощной струей воды, в тяжелых случаях придется использовать химсредства.
• Осмотреть резьбовые соединения на предмет сохранности. Отложения удалить при помощи наждачки.
• Проверить состояние ниппельной резьбы, она должна быть ровной, без сколов и с равномерной нарезкой.

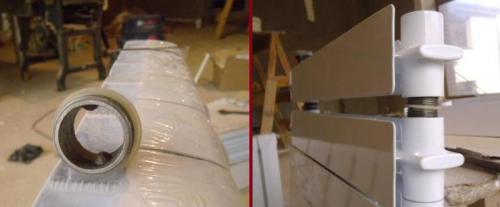

• Чтобы нарастить радиатор, нужно приставить к нему дополнительную секцию, заранее вложив между ними прокладки.

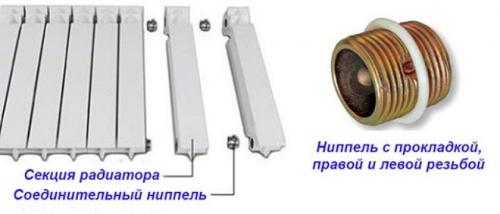

• Используя радиаторный ключ, аккуратно закрутить ниппель, с одной стороны у него правая резьба, а с другой – правая. Благодаря этому при закручивании обе секции одновременно прижимаются друг к другу.
• Наживив резьбу, проконтролировать ровность стыков, зажать соединение до упора. На каждой секции количество оборотов ниппеля должно быть одинаковым.



Как видите, увеличить теплоотдачу отопительного узла вполне по силам каждому домовладельцу. Осталось освоить установку и подключение биметаллических радиаторов отопления к системе, но об этом в следующей статье. А пока собранную систему надо проверить на герметичность.

Простой тест

Проверить в домашних условиях качество сборки батареи лучше сжатым воздухом. Процедура несложная, но требующая выполнения определенной подготовительной процедуры. Для этого понадобятся:

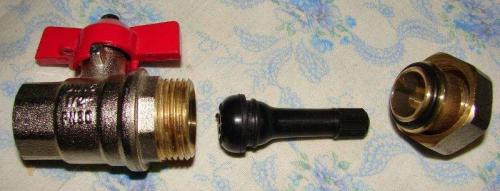

1. Ниппель от бескамерного автомобильного колеса.
2. Кран диаметром 15 мм и гайка-американка.
3. Воздушный насос с манометром.

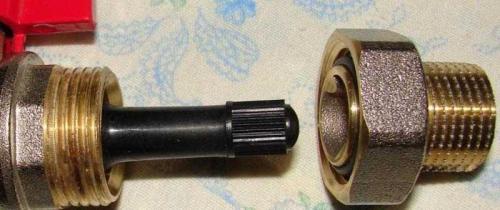

Со стороны наружной резьбы крана вставить ниппель и зажать его накидной гайкой-американкой. Для тестирования достаточно создать давление около 1 атмосферы. Если слышен свист воздуха, значит, не все соединения надежны – необходимо проверить состояние прокладок и фиксацию радиаторных ниппелей. Только после проверки отопительный прибор можно установить и подсоединить к системе.

Как крепить биметаллический радиатор к стене. Установка батарей отопления: Как правильно установить радиаторы своими руками, в квартире и частном доме, монтаж. Как повесить, поставить

Как выполняется установка батарей отопления – варианты и последовательность монтажа

Последовательность выполнения работ

Монтаж батарей начинается с полного перекрытия контура. При замене старых радиаторов на новые сливается вода, и демонтируются отопительные элементы. Правильно будет воспользоваться насосом, чтобы исключить наличие остатков теплоносителя в системе.

После того как вся вода будет удалена, производится выверка места крепления батарей в обеих плоскостях. Устанавливаются кронштейны.

Упаковка

Следующим этапом будет упаковка радиаторов с помощью уплотнительного льна, упаковочной пасты или специальной запорной арматуры. Используя динамометрический ключ, затягивают соединение, создавая усилие, указанное в документации.

Монтажные работы

Монтаж радиаторов на стену производится посредством сварки или полипропиленовых труб. В первом случае достаточно использовать два крепежа, во втором их потребуется не менее трех. Два должны находиться вверху, один снизу.

При десяти и более секций количество креплений должно быть увеличено до пяти. Вверху должно быть три, внизу – два.

Контроль пространственного расположения

Выполняется контроль положения батарей в обеих плоскостях. Желательно предусмотреть небольшой наклон в сторону стены. Это позволит избежать завоздушивания системы при ее эксплуатации.

Заключительный этап

Производится нарезка резьбы на стояках и соединение всех элементов системы отопления. Тщательно контролируется герметичность всех соединений.

После этого можно выполнить пробные испытания с целью обнаружения возможной течи.

Подготовительные работы

Следует заранее собрать необходимый инструмент для монтажа батареи. Подключение выполняется только с помощью резьбовых соединений, так что потребуется набор фитингов и уплотнителей, в роли которых может выступать пакля или специальная краска для резьбовых соединений, только обязательно термостойкая, не подверженная термической деформации.

Для любых соединений, особенно под биметалл или алюминий, важно точно дозировать усилия для закручивания патрубков и всех соединений по фитингам. Лучшим решением будет приобретение динамометрических ключей или их аренда на время монтажных работ

Усилие необходимое для сборки радиатора и его поколения регламентируется инструкцией производителя. Чаще всего предлагается усилие, равное 12 кг.

Фитинги по типу американка имеют специальные прокладки, не подверженные термической деформации, однако следует уточнить, что выбранный набор фитингов подходит для высокотемпературных линий трубопровода, так как обычная резина со временем обязательно даст течь. Используются специальные композитные или полимерные материалы.

При установке кронштейнов следует примерить радиатор, отрегулировать его позицию и точно отметить месторасположение отводов «на живую», исключая неприятные сюрпризы в виде отклонений от указанных в инструкции параметров.

Желательно выполнять монтаж батареи не точно в уровень, а с небольшим уклоном в сторону нижней точки подключения обратки, чтобы вода стекала с батареи как можно лучше во время слива теплоносителя со всей системы.

Собирается радиатор, комплектуется необходимое количество секций. Затягиваются межсекционные соединения и патрубки для подключения. Монтируется группа байпаса, если он нужен и воздухоотводчик. После примерки радиатор лучше снова снять до момента окончательной сборки отопления уже после выполнения черновых ремонтных работ.

Точный порядок монтажа батареи зависит от способа соединения труб, обвязки и фитингов.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

раскладка элементов согласно схеме;

сварка или пайка труб;

соединение с помощью фитингов;

присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.
