Конвекторы отопления из цветных металлов становятся все более популярными. Мы хотим рассмотреть основной конструкционный элемент такого радиатора – секцию, и узнать, сколько ватт в одной секции алюминиевого радиатора, каковы ее размеры и прочие характеристики. Также мы расскажем, как посчитать количество секций алюминиевого радиатора, необходимое для отопления конкретного помещения.

Размеры секции алюминиевые радиаторов отопления зависят от особенностей конкретной модели.

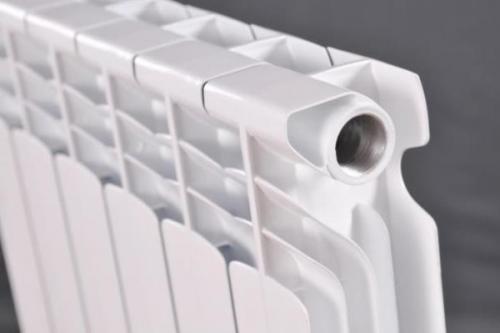

Технические особенности секционного радиатора

Конструкция

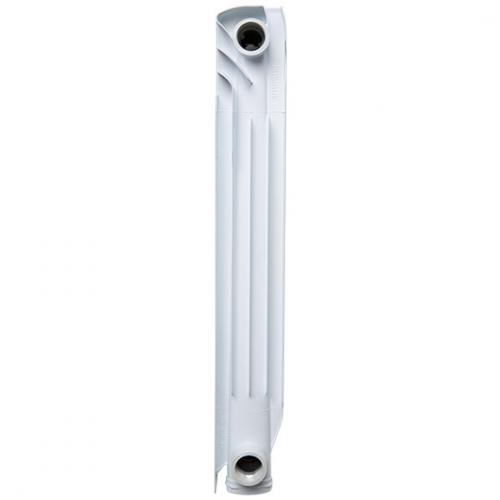

На фото – отдельная секция.

Секционные батареи имеют практически одинаковую конструкцию. Они представляют собой систему из двух горизонтальных коллекторов, соединенных вертикальными каналами. На вертикальных трубках снаружи имеются пластинчатые ребра, которые образуют каналы для движения конвекционных потоков и увеличивают площадь теплового взаимодействия.

Расстояние между пластинами подобрано так, чтобы конвекционные потоки были не ламинарными, а турбулентными. Это повышает интенсивность взаимодействия воздуха с поверхностью корпуса.

Пластины повышают площадь теплоотдачи прибора.

Конструкция разбита на одинаковые части. Одна такая часть включает вертикальный канал и два коллекторных элемента, один сверху, другой снизу. Коллекторный элемент образует с вертикальным каналом Т-образное соединение, два открытых отверстия которого приспособлены для объединения с другими такими же коллекторными отверстиями.

Присоединение частей производится с помощью специального ниппеля с уплотнителем.

Если деталь установлена с краю, тогда отверстие закрывают заглушкой или используют для подключения подачи, обратки или воздушного клапана.

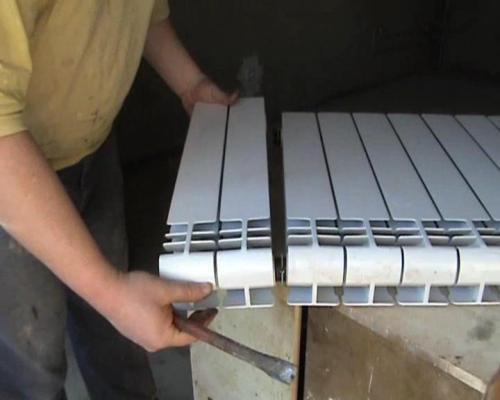

На фото показано, как снять секцию с алюминиевого радиатора.

Рассмотрим работу батареи с подобной конструкцией:

• Части собирают в цельную батарею, к одному из отверстий подключают трубу подачи теплоносителя, к другому – трубу отвода отработанной жидкости, к третьему – кран Маевского для спуска лишнего воздуха, четвертое отверстие закрывают заглушкой;
• Теплоноситель поступает в коллектор и постепенно наполняет весь прибор. Алюминий обладает высокой теплопроводностью, примерно в четыре раза более высокой, чем сталь. Поэтому корпус начинает быстро прогреваться;
• Нагретая поверхность конвектора начинает излучать тепловую энергию. На долю радиации тепла в инфракрасном диапазоне приходится примерно 50 – 60% всей теплоотдачи прибора;
• Контактирующий с поверхностью корпуса воздух начинает нагреваться вследствие прямой теплопередачи. Под действием гравитации нагретые массы начинают перемещаться вверх по каналам, образованным ребрами конвектора, и новые порции холодного воздуха втягиваются в батарею снизу;
• Устройство начинает работать как гравитационный насос. Проходящие по каналам потоки воздуха принимают вихревой характер, что повышает теплоотдачу пластин за счет перемешивания.

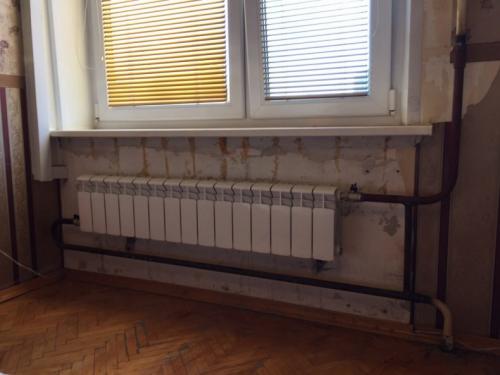

Можно ли добавить секции к радиатору. Наращивание радиаторов —, как добавить секции к биметаллической батарее? Подготовка материалов, соединение, наращивание

Бывают такие ситуации, когда система отопления перестаёт работать эффективно, другими словами начинает плохо справляться со своей основной функцией — обогревом помещения.

В то же время происходит быстрое остывании батарей. Лучшим решением такой проблемы является наращивание радиаторов отопления дополнительными секциями.

Зачем наращивать радиаторы отопления

Чаще всего недостаточный обогрев помещения происходит в результате ошибочного расчёта должного количества секций в радиаторах. Если они в меньшем количестве, чем должно быть, источники тепла просто будут не в состоянии обеспечить помещение нужной температурой.

В основном подобная ситуация случаются из-за попытки сэкономить финансовые средства, установив батареи с наименьшим количеством секций, чего часто недостаточно для эффективного сохранения тепла и обогрева той или иной площади в течение длительного срока эксплуатации.

Подключение дополнительных секций (пошагово)

Избавить себя от трудоёмкой процедуры реставрации, прочистки и других подобных работ со всей системой отопления, можно просто снабдив радиаторы дополнительными секциями.

Такая работа будет сравнительно легче и менее затратной, поэтому её часто производят владельцы жилья своими руками. Нужно лишь знать, как правильно выполнить поставленную задачу, для этого стоит внимательно ознакомиться с технологией по наращиванию отопительных радиаторов.

Так будет больше уверенности в конечном результате, а весь процесс пройдёт быстро и качественно.

Также необходимо знать, что, что наибольшее количество секций в батареи не должно быть более шестнадцати штук. В ином случае, придётся разделить радиатор на две части.

Материалы и инструменты

Прежде чем начинать наращивать батареи секциями, необходимо подготовить инструменты и материалы без которых нельзя будет обойтись:

• Необходимое количество секций;
• Газовый ключ;
• Ключ для соединений/отсоединения секций;
• Ниппели для отопительной системы (соединительные меж секционные фитинги);
• Наждачная бумага;
• Уплотнители для установки между секциями;
• Боковые заглушки с разносторонними резьбами;
• Прокладки под заглушки.

Подготовка

Перед самим процессом наращивания, батарею надо снять и произвести должную подготовку.

Подготовительные работы заключаются в следующем:

• Очистке отопительного прибора от загрязнений и ржавчины;
• Проверке целостности резьбовых отверстий и наличия на них инородных образований в виде наростов, которые за эксплуатационный срок возникают из-за жёсткой и хлорированной воды;
• Избавлении от наростов, при их обнаружении, посредством наждачной бумаги, но стоит быть аккуратнее, чтобы избежать повреждений, что в дальнейшем может привести к течи на стыках.

Наращивание

Добавление секций на радиатор осуществляется следующим образом:

1. Снять радиатор, выкрутить боковые заглушки и установить его на ровную поверхность. Напротив батареи положить добавочную секцию. Не нужно забывать, что стороны секции оснащены разносторонними резьбами. Затем надо расположить ниппель так, чтобы резьбы совпадали на соединяемых частях отопительного прибора. Далее вкрутить соединительный фитинг на один виток в левый торец радиатора. По окончании данного процесса произвести аналогичные действия с другой стороной батареи.
2. Подготовленные секции нужно как можно плотнее приставить друг к другу. Промеж них вставить уплотнитель. Затем измерить особенным инструментом расстояние до фитинга. Вставить на вымеренную длину радиаторный ключ в отверстие, находящееся на противоположном торце батареи. Прокручивать ключ надо, воспользовавшись подходящим трубчатым инструментом.
3. Закрутить ниппель, добиваясь, чтобы он в этот момент вкручивался во внутрь, расположенной напротив, секции. Завершив эту процедуру, провернуть специальный ключ на три оборота, так ниппель наиболее плотнее зафиксирует соединение.
4. Далее следует переместить радиаторный ключ на вторую сторону отопительного прибора и произвести аналогичную процедуру, что и в вышеописанной частью. По окончании работ рекомендуется ещё раз убедиться в качественной плотности соединений.
5. Собрав все секции в единое целое, нужно поставить заглушки на свои места, уплотнив соединения прокладками из паронита. Здесь потребуется газовый ключ. Как и везде, тут нужно максимальное прилегание заглушек к радиатору для большей герметичности, что предотвратит возникновение протечек воды.

Как открутить заглушку на алюминиевом радиаторе. Пробка радиатора: видео-инструкция по монтажу своими руками, особенности проходных, принцип работы, чем закручивать, цена, фото

Поэтому для сборки и разборки секций радиаторов отопления применяется специальный инструмент, который в общем случае представляет собой достаточно длинный и прочный отрезок металла цилиндрического сечения с лопаткой правильных размеров на рабочем конце. Предполагаемый рабочий конец заготовки нужно нагреть до белого каления.

• аккумулирует тепло;
• устойчив к плохому качеству теплоносителя;
• простоты в обслуживании;
• надёжны и имеют большой срок службы (от10 лет и выше)

В случае со старыми батареями могут возникнуть некоторые проблемы например, резьба в таких приборах может прикипеть, поэтому ее перед разборкой потребуется разогреть при помощи паяльной лампы или автогена. Резьба наживляется своими руками, без использования инструмента. Как Открутить Заглушку на Алюминиевой Батарее

Как открутить пробку на чугунной батарее отопления? Делаем сами Почти все модели старых чугунных радиаторов , устанавливавшихся еще в советское время, теоретически предусматривают возможность свободного съема или добавления отдельных модулей.Когда система сброшена, поплавок в поплавковой камере находится в нижней позиции и удерживает запорный клапан открытым. Для того чтобы их открутить, возьмите газовую горелку и начинайте прогревать одну из пробок равномерно со всех сторон.

Вес одной сборки из 8-10 секций может легко превысить сотню килограммов, поэтому батарею поднимают на торец и малыми шажками перекантовывают к месту, где планируется радиатор ремонтировать или просто разобрать.

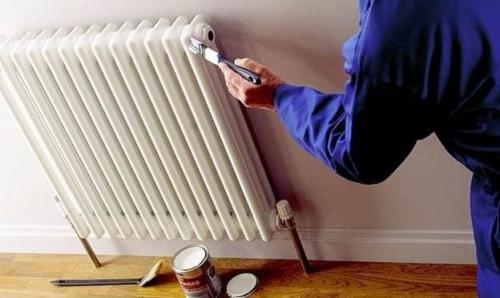

Нарастить батарею отопления. Окраска батареи и установка кранов

Теперь вы знаете, как можно самостоятельно добавить секции чугунного радиатора отопления. При желании можно дополнительно установить на батареи краны. Но есть и другие причины холода в помещение. Не всегда причиной является большая нагрузка, с которой радиаторы отопления не справляются. Ошибкой многих является неправильная окраска батарей отопления. Каждый год, окрашивая радиаторы, мы не задумываемся о том, что нужно предварительно снять старый слой краски, а затем наносить новый. Несколько слоев краски плохо влияют на отопление помещения. Коэффициент полезного действия радиаторов значительно снижается.

Для того чтобы КПД радиаторов отопления не снизилось, а также не ухудшились характеристики прибора необходимо снимать старый слой краски.

Для окраски радиаторов отопления необходимо выбирать специальную краску, которая противостоит воздействиям высоких температур. Обычная эмаль не подойдет для окраски батарей. Так как при высоких температурах она будет нагреваться и со временем пожелтеет.

Если все же проблема некачественного отопления заключается в большой нагрузке, то мы уже рассмотрели способы по повышению коэффициента полезного действия радиаторов отопления. Но для того чтобы не проводить такие сложные работы лучше предварительно при замене старой отопительной системы на новую правильно рассчитать необходимое количество секций радиатора отопления.

Чтобы улучшить теплоотдачу батарей отопления желательно выбирать качественные материалы. Ведь большой процент теплоотдачи зависит от характеристик материала. А, следовательно, и эффективность отопления значительно увеличиться при использовании качественных материалов.

Изучив нашу статью, вы сможете с легкостью нарастить секции радиатора отопления. Главное использовать качественные материалы и быть аккуратным при проведении работ. Соблюдая простые правила, вы сможете наладить отопительную систему и сделать комфортную атмосферу в своем доме.

Как добавить секции на биметаллические радиаторы. Тестирование радиатора

Опрессовка сжатым воздухом в домашних условиях, это лучший способ проверить качество сборки радиатора. Для этого понадобится:

• Кусок трубки Ду-15.
• Ниппель от автопокрышки.
• Автомобильный насос с манометром.

Ниппель от автокамеры нужно припаять к трубке, которая вставляется в радиатор. Для проверки достаточно создать при помощи насоса давление в радиаторе мощностью 1 атмосфера. Если не слышно свиста выхода воздуха из устройства, значит, все действия были проведены правильно, прокладки качественные и ниппеля закручены плотно.

Проверить герметичность конструкции можно при помощи мыльного раствора или подкрашенной воды. Достаточно наполнить батарею и оставить на пару часов, наблюдая, протекает где-либо вода или нет.

Только произведя тестирование, можно возвращать батарею на ее место и подсоединять к системе отопления. Если было наращено несколько секций, стоит проверить, выдержат ли кронштейны новый вес радиатора. В данном вопросе лучше подстраховаться и добавить еще один держатель на стену, чем в неожиданный момент вся конструкция рухнет на пол.

Возможно, вас также заинтересуют следующие познавательные статьи:

Как собираются секции биметаллического радиатора, так же они и снимаются, только в обратной последовательности. Как правило, ничего сложного в этой работе нет, поэтому задавая вопрос, можно ли добавить секции к биметаллическому радиатору самостоятельно, ответ будет положительным. Имея под рукой все необходимые инструменты, с этой работой справится даже новичок.

Единственное, что следует помнить, так это то, что максимальное количество секций в биметаллическом радиаторе не должно превышать 16 штук. Если их больше, то стоит разделить батарею на 2 части. Например, расчеты показали, что требуется 27 секций на одну комнату, что означает, что радиатор следует разделить на две конструкции, оставив в одной 13, а в другой 14 секций.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/kak-dobavit-sekcii-na-alyuminievye-radiatory

Установка дополнительных секций батареи. Чугунные батареи

Если вести речь о наращивании чугунных батарей, то выполнять работы по увеличению площади радиатора необходимо, когда отопительный сезон закончился. Дело в том, что для добавления новых секций, вам потребуется полностью разобрать радиатор. Для этого его естественно придется отключить от системы отопления. Если делать это в зимний период, всю систему придется перекрывать. Вряд ли кто из ваших соседей обрадуется, узнав, что придется посидеть без тепла пару часов. Это в лучшем случае.

Поэтому, как бы вам не хотелось увеличить отдачу тепла от батарей, постарайтесь потерпеть до того момента, когда отопительный сезон закончится. Если чугунные радиаторы установлены в частном доме, то вопрос о времени их замены вы можете решать самостоятельно. Итак, рассмотри пошагово, как нарастить чугунную батарею.

Для добавления дополнительных секций вам понадобится следующий инструмент:

• радиаторный ключ или разводной ключ;
• ниппели, предназначенные именно для чугунных батарей (их количество напрямую зависит от числа устанавливаемых вами секций);

(См. также: Как перекрыть батарею отопления)

• специальные прокладки, для установки между секциями батареи;
• Боковые пробки с прокладками (прокладки обычно выполнены из такого материала, как паронит).

Первым делом вам придется снять батарею и разобрать ее. Не забудьте перекрыть воду. Нарастить радиатор отопления из чугуна достаточно просто, самое главное стараться тщательно все зачищать, чтобы стыки соединения секций не дали впоследствии течь.

Если батареи уже не новые и использовались достаточное количество времени, то между секциями может образоваться своеобразный нарост из ржавчины и грязи. Для того чтобы одеть прокладку и соединить секции, этот нарост придется снять. Межсекционное пространство зачищают либо крупной наждачкой, либо щеткой с металлической щетиной.

разложите батарею и дополнительные секции на полу. Когда будете прикреплять ниппель, внимательно смотрите за положением резьбы. Лучше лишний раз убедиться в том, что вы правильно расположили элемент, который станете закручивать в две секции с разной резьбой. (См. также: Как продуть батарею отопления)

Начинаем вкручивать ниппель с левой стороны, для этого желательно первоначально наживить его где-то на один виток резьбы с левой стороны батареи. Аналогичные действия выполняете с правой стороны.

Следите за тем, чтобы межсекционная прокладка находилась строго посередине ниппеля. Секции должны прилегать к ниппелю плотно. Следующим шагом вставляете радиаторный ключ в батарею, и. использую разводной ключ, вкручиваете ниппель в секции батареи.

Закрутив ниппель на 3-4 оборота, переходите к другой стороне закручиваемых секций. И так, поочередно, затягивайте секции до тех пор, пока они не состыкуются очень плотно. (См. также: Как правильно установить батарею отопления своими руками)

Теперь устанавливаете специальные боковые пробки для батареи из чугуна. Не забудьте про прокладки из паронита. Если поверхность, на которую будет крепиться прокладка, имеет нарост из ржавчины, также зачищаем поверхность наждачкой. И только после этого устанавливаем пробку с прокладкой. Пробки плотно затягиваете, используя трубный ключ.

Вот собственно и все этапы работ по установке дополнительных секций чугунной батареи. Если есть желание в дополнение вы можете установить краны на радиаторы.

кстати, недостаток тепла в комнатах, в которых используются чугунные батареи, может возникнуть не только из-за недостаточного количества секций. Иногда бывает и так, что использующиеся много лет чугунные батареи периодически окрашивают, накладывая новый слой краски на старый. (См. также: Как снять батарею отопления)

Такая «шуба» впоследствии приводит к тому, что тепловая отдача таких радиаторов сводится практически к нулю. Поэтому, если вы решите перекрасить или как-то по-особому отдекорировать свою батарею, обязательно снимите старый слой краски.

для покраски батареи выбирайте не обычную эмаль, а краску, которая может взаимодействовать с высокими температурами, без изменения своих качеств. Обычные эмали, очень часто при нагреве желтеют, поэтому обязательно нужно учитывать их свойства во время выбора.
