Как спустить воздух с насоса отопления. Методы удаления воздуха

Как спустить воздух с насоса отопления. Методы удаления воздуха

Существуют системы отопления с принудительной и естественной циркуляцией теплоносителя. В первом случае жидкость течёт с помощью циркуляционного насоса, а во втором благодаря определённому наклону труб и давлению в них.

Системы с естественной циркуляцией

Для вывода воздуха из системы этого типа используется расширительный бачок. Он устанавливается в наивысшей её точке. Большая часть воздуха самостоятельно выводится через него при нагреве теплоносителя. Если же воздушные пробки всё равно остались, то многие специалисты рекомендуют увеличить количество жидкости в системе, открыв при этом воздухоотводчики. Тем самым теплоноситель сам вытеснит движением и давлением воздух из сети.

Системы с принудительной циркуляцией

В системах с циркуляционным насосом трубы и радиаторы расположены ровно и без уклона. Для вывода из них воздуха используются воздухоотводчики. Их всегда монтируют на перегибах и в наивысших её точках, так как именно там и происходит скопление газов.

Обратите внимание! Если с помощью воздухоотводчиков не удаётся выгнать воздух из системы, то необходимо слить весь теплоноситель и заново заполнить её.

Заливать теплоноситель в систему нужно медленно, так как из-за быстрого наполнения образуются пузырьки с воздухом. Одновременно с этим нужно удалять воздух из радиаторов и других элементов. Чем протяжённее система, тем дольше её заполняют теплоносителем. Если к сети отопления подключен тёплый пол, то установка воздухоотводчиков обязательна, так как часто трубы расположены на разной высоте. Также нужно постоянно следить за количеством теплоносителя в системе, чтобы исключить возможность попадания в неё воздуха.

Как выгнать воздух из водяного насоса. Если насос подсасывает воздух из скважины. Почему идет воздух в воде из скважины и что делать

Жители частных домов, дач, загородных домиков часто остро испытывают потребность в монтаже насосной конструкции для закачки воды из колодца, скважины. У некоторых это единственный выход иметь в помещении воду. Поэтому, когда, в один прекрасный день, насос перестает гудеть, срочно необходимо разобраться в происхождении поломки.

Если насосная станция перестает качать воду, необходимо срочно найти причину поломки

Часто камнем преткновения становится воздух, попадающий в помпу вместе с жидкостью. Все можно предотвратить, только изначально потребуется узнать, из каких элементов собрана насосная конструкция.

Ключевые компоненты насосного агрегата

Разновидностей станций существует много, но основные компоненты присущи всем.

1. Самовсасывающий насос. Принцип действия: насос самостоятельно втягивает жидкость из углубления с помощью трубки, один конец которой находится в колодце, другой – подсоединен к технике.
   Насос находится на небольшом расстоянии от емкости с водой. Глубина трубки также регулируется.
2. Все агрегаты оснащены гидроаккумулятором. Сосуд при помощи энергии сжатого газа или пружины передает под давлением жидкость в гидросистему. Он накапливает гидравлическую жидкость и в нужный момент выпускает, тем самым позволяет избежать рывков воды в системе. Снаружи он металлический, внутри есть мембрана из каучука, над ней размещена газовая полость, наполняемая азотом, а под-гидравлическая полость. Вода наполняется до тех пор, пока давление в обеих полостях не сровняется.
3. Электрический двигатель. Посредством муфты он связан с насосом, а с реле – с помощью электросхемы. Благодаря тому, что на короткие заборы жидкости насос не включается, мотор не изнашивается.
4. Патрубок для выпуска воздуха.
5. Коллекторный элемент.
6. Манометр. Он позволяет следить за уровнем давления.
7. Реле. Меняя давление, способом размыкания/смыкания контактов, поддерживает самостоятельную работу техники.

Как спустить воздух с циркуляционного насоса. Рекомендации по правильной установке циркуляционного насоса для отопления в частном доме.

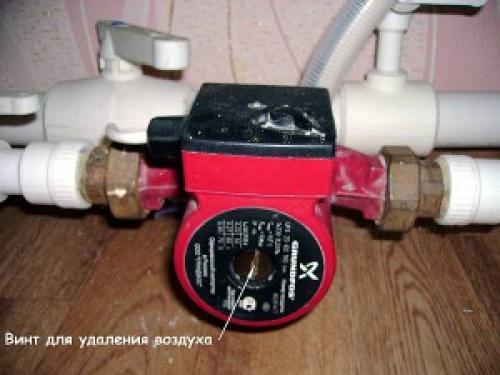

Как удалить воздух из циркуляционного насоса перед пуском.

Циркуляционные насосы, устанавливаемые в закрытых системах отопления с мембранным баком, необходимо ставить на обратном трубопроводе в котельной, рядом с котлом.

Некоторые авторы рекомендуют устанавливать расширительный мембранный бак на обратном трубопроводе (обратке) как можно ближе к насосу. В принципе это может несколько смягчить работу насоса, но необходимости в этом нет, расширительный мембранный бак можете установить в любом удобном месте, лучше на обратке и поближе к котлу. Главное правильно подготовить (произвести предварительное накачивание на определенное давление) расширительный бачок системы отопления для работы. Об этом почитайте в статье «Как правильно подобрать расширительный бак».

При монтаже циркуляционного насоса в систему отопления часто совершают ошибки , которые в лучшем случае уменьшают срок службы, а в худшем выводят его из строя. Самая распространенная ошибка при монтаже установке насоса не в горизонтальном положении как на рисунке. Как вы помните из прошлой статьи, в системах отопления частных домов устанавливаются насосы с мокрым ротором. В таких насосах рабочее колесо должно плавать в рабочей среде, за счет чего происходить естественная смазка и плавный ход рабочего колеса, и охлаждение электродвигателя насоса. Клейменая колодка насоса должен размещаться сверху или лицом к вам.

Циркуляционный насос журчит. Почему журчит вода в отоплении

Основными причинами появления посторонних шумов в системе горячего водоснабжения является:

1. Попадание воздуха в контур в местах разгерметизации. Это могут быть соединения запорной арматуры, фитингов или участки на подключении радиаторов отопления. Монтаж отопительной системы должен проводится высококвалифицированными специалистами. При возникновении подобных ситуаций необходимо вызвать сантехника на дом или самостоятельно устранить течь при помощи льняной пакли или фум ленты.
2. Отсутствие процедур по спуску воздуха перед запуском системы отопления. Во время проведения подобных процедур необходимо пользоваться специальными устройствами, кранами Маевского, которые поворачивают на половину оборота против часовой стрелки до появления жидкости. Затем клапан воздухоотводчика устанавливают на первоначальное место.
3. Журчание воды часто происходит при неправильном монтаже водопровода для обогрева загородного дома, особенно при использовании старых чугунных радиаторов и разводке из массивных металлических труб. Характерные звуки возникают, если не устанавливать циркуляционный насос или неправильно сделать уклон от подающего трубопровода к обратке. Его величина должна быть не меньшей от 5 мм на каждый погонный метр трубы. Несоблюдение этих требований приведёт к завоздушиванию системы. Выходом из сложившейся ситуации станет определение проблемного участка при помощи строительного уровня и врезка специального крана для удаления накопившихся газов.
4. Тщательно выбирайте варианты и цены на отопление. Шум в трубопроводах многоквартирных жилых зданий может создаваться через высокую скорость теплоносителя. Уменьшить скорость потока воды поможет коллективная заявка от жильцов в ЖЕК.
5. Шумы и жужжания в контуре с полипропиленовыми трубами для водопровода возможны при эксплуатации неисправного расширительного бака, что происходит через разорванную мембрану или неправильный расчёт ёмкости.
6. При сборе контура с применением фитингов меньшего диаметра, чем сама труба. Сделать отопление бесшумным поможет правильная установка циркуляционного насоса, уменьшение скорости перекачки теплоносителя.

Завоздушивается циркуляционный насос. Развоздушивание

Завоздушивание может возникнуть при наполнении системы теплоносителем и в ходе эксплуатации. Ситуации разрешаются по-разному, но сводится все к спуску воздуха с помощью клапанов и кранов, вмонтированных в систему.

Заполнение закрытой системы с принудительной циркуляцией должно происходить в определенной последовательности, чтобы исключить образование воздушных пробок. Подача холодной воды осуществляется снизу вверх, краны для отвода воздуха оставляют открытыми, закрывают только те, что установлены для спуска воды. Поднимаясь, теплоноситель выдавливает воздух через открытые клапаны и краны. Как вода начинает бежать через кран, его закрывают. Так постепенно, обязательно плавно, наполняют систему водой. Насос запускают, когда контур полностью заполнен теплоносителем.

Для спуска воздуха используют ручные или автоматические воздухоотводчики, сепараторы воздуха. Понятно, что установка ручных воздухоотводчиков подразумевает сброс воздуха обслуживающим персоналом или жильцом квартиры (дома). Встречаются такие воздухоотводчики в обычных жилых домах в помещениях верхних этажей или на техэтажах. Кран Маевского известен многим жильцам старых многоэтажек, которые каждый отопительный сезон самостоятельно сбрасывают накопившийся воздух. В новых домах практикуется монтаж ручного спускного клапана на технических этажах.

Автоматическая система воздухоотвода работает обособленно от человеческого участия. Принцип работы автоматических воздухоотводчиков одинаков. В корпусе воздухоотводчика находится поплавок, на который попадает вода. Поплавок давит на подпружиненный шток, открывая доступ вовне. Корпус постепенно заполняется теплоносителем, поплавок давит на шток и перекрывает выходное отверстие. Чтобы воздухоотводчик работал исправно, периодически проверяют чистоту иглы и годность уплотнительного кольца к дальнейшей эксплуатации.

Отопление электро и запас печное. Труба стальная 32 на выходе расходится в две стороны. Правое крыло дома греет хорошо, в другом холодно система однотрубная самотеком расширительный бак самодельный.

Пробовал ставить кран регулирующий, но толку нет все равно холодная сторона плохо греет хотя котел кипит вовсю. Советуют ставить насос, но при отключении электричества получается вся система встанет. Как быть ?

Отвечает специалист компании "РСТ":

Очень распространенный вопрос. Отсутствие тепла в одном из контуров объясняется просто – нет циркуляции или она затруднена. Почему? Причин много.

Вода двигается по пути наименьшего гидравлического сопротивления. А если совсем просто, то куда ей легче «бежать», туда они и «побежит». И если в одно крыло теплоноситель поступает свободно, в другое нет, то там отсутствует циркуляция. Причиной отсутствия циркуляции может быть, заужение диаметра трубы (переход на диаметр меньшего размера), некачественного монтажа трубопровода, неисправная запорная арматура (краны), завоздушивание системы отопления (отсутствие в наивысшей точке трубопровода автоматических воздухоотводчиков), просто элементарный строительный мусор или грязь.

Теперь, что касается циркуляционного насоса. Ставить обязательно. И не нужно бояться отключения электричества. КПД системы поднимется. И это Вы почувствуете сразу. А, что бы циркуляция в системе отопления не прекратилась, при отсутствии электроэнергии, циркуляционный насос необходимо устанавливать на обводной контур (байпас). Тогда теплоноситель, минуя байпас и насос, пойдет по основной трубе гравитационной системы отопления.

Не выходит воздух из циркуляционного насоса. Схема установки насоса в систему отопления

Сама установка центробежного насоса в систему отопления несложная. Для фиксации корпуса нужно лишь закрепить накидные гайки. До монтажа следует подготовить арматуру и необходимые материалы.

Для отопительных сетей с двумя ветками (например, в двухэтажных домах) рекомендуют устанавливать отдельные аппараты на каждое ответвление. Схема подключения дополнительного насоса в систему отопления стандартная – прибор врезают после теплогенератора , до первого разветвления. Такая конструкция отопительной сети позволит экономить на отоплении и регулировать уровень тепла на каждом этаже. Кроме того, для обогрева помещений будет сжигаться меньше топлива, ведь скорость движения нагретой воды на каждой ветке может задаваться индивидуально.

Чтобы прибор работал корректно, установка циркуляционного насоса на отопление должна выполняться с учетом некоторых правил.

Сама установка центробежного насоса в систему отопления несложная. Для фиксации корпуса нужно лишь закрепить накидные гайки. До монтажа следует подготовить арматуру и необходимые материалы.

Для отопительных сетей с двумя ветками (например, в двухэтажных домах) рекомендуют устанавливать отдельные аппараты на каждое ответвление. Схема подключения дополнительного насоса в систему отопления стандартная – прибор врезают после теплогенератора , до первого разветвления. Такая конструкция отопительной сети позволит экономить на отоплении и регулировать уровень тепла на каждом этаже. Кроме того, для обогрева помещений будет сжигаться меньше топлива, ведь скорость движения нагретой воды на каждой ветке может задаваться индивидуально.

Чтобы прибор работал корректно, установка циркуляционного насоса на отопление должна выполняться с учетом некоторых правил.

Насос циркуляционный для отопления как правильно поставить:

• Установка циркуляционного насоса в системе отопления может выполняться на трубопровод как с вертикальным, так и горизонтальным наклоном.
• Роторная ось устройства должна иметь горизонтальное положение. Монтаж «головой вниз» прибора недопустим.
• Подключение циркуляционного насоса к системе отопления всегда должно выполняться с соблюдением направления потока. Для этих целей на корпусе агрегата имеется специальная стрелка, указывающая направление.
• Крепление производят посредством накидных гаек. Так прибор можно быстро снять, если понадобится ремонт.
• До насоса в магистраль врезают фильтр, защищающий агрегат от механических частиц.
• С обеих сторон агрегата подключаются шаровые краны. Они упростят процесс демонтажа, если понадобится ремонт насоса.
• Верхнюю часть байпаса обязательно оснащают воздушным клапаном ручного или автоматического типа. Арматура необходима для удаления воздуха.
• Приборы с мокрым ротором нужно монтировать горизонтально.
• Когда выполняется установка циркуляционного насоса на отопление, особое внимание нужно уделять резьбовым соединениям. Они должны быть герметичными. Для этих целей используют прокладки, а также специальный герметик.

Как выгнать воздух из системы отопления частного дома. Как понять, что в батарее есть воздушная пробка?

Перед тем, как выпустить воздух из системы отопления, надо разобраться, почему он образуется в контуре и как понять, что в радиаторе есть воздушная пробка. Чаще всего лишний воздух скапливается в результате неправильного заполнения системы водой. Причина может быть и результатом ошибок, допущенных во время монтажа. Низкое давление в контуре, низкокачественный теплоноситель с наличием растворенного кислорода также могут привести к завоздушиванию.

Воздушная пробка может возникать и при таких обстоятельствах:

Составные элементы системы соединены неплотно. В результате воздух извне засасывается батареей.
1. Отсутствует воздухоотводчик либо он имеется, но работает некорректно.
2. Проводились ремонтные работы по замене запорных механизмов, стояков, обогревательных приборов, во время которых в систему проник воздух.

О том, что в системе скопился лишний воздух, могут свидетельствовать такие признаки: шипящие и булькающие звуки в батарее, снижается качество нагрева, обогрев становится неравномерным, в участках наличия воздуха радиатор может быть холодным.

Такие ситуации нередки. Наверняка каждый хозяин квартиры либо частного дома сталкивался с подобной проблемой. Поэтому важно разбираться, как убрать воздух из системы отопления дома, тем более сделать это своими руками совсем не сложно. Надо заметить, что чаще всего воздушная пробка образуется в батареях, которые установлены на верхних этажах дома.

Важно! Иногда причиной образования пробки является радиатор низкого качества.

В этом случае, сколько не стравливай лишний воздух, он будет образовываться снова. И причина кроется в том, что материал, из которого изготовлена батарея, способствует образованию газов. Выход из ситуации лишь один – купить новый радиатор. Поэтому лучше сразу приобретать обогревательные приборы у добросовестных производителей.

Как удалить воздух из центробежного насоса. Новые технологии для удаления воздуха из жидкости

Лучше всех в разработке технологий для удаления пузырьков преуспела компания «Opus System, Inc», которая создала уникальную систему под названием «Bubble Eliminator». Устройство представляет собой цилиндрическую камеру, в которую помещена конусовидная трубка с круглым поперечным сечением. Жидкость с пустотами перемещается в аппарат под прямым углом и при выходе из трубки образует закрученный поток, циркулирующий через проточный канал. Ускорение потока постепенно уменьшается, вместе с ним и снижается давление масла вдоль центральной оси. В конечной части трубки вихревой поток постепенно замедляется, значение давления возвращается на оптимальный уровень, в результате чего жидкость перемещается на выход.

Показатель центробежной силы определяется значением преодолимого расстояния. В вихревом потоке образуется разница значений центробежной силы, что обеспечивает перемещение жидкости с пустотами в сторону центральной оси. В закрученном потоке, циркулирующем в центре, наблюдается самое низкое давление. Это приводит к образованию воздушного столба из небольших пузырьков. Далее они покидают аппарат через клапан.

Результатом данного процесса является удаление пузырьков из гидравлической системы. Снижение пропорций содержащегося в жидкостной массе газа позволяет жидкости растворять газ в больших объемах. Следовательно, масса всасывает больше пузырьков, которые впоследствии покидают систему при помощи технологии Bubble Eliminator.

Испытания показали, что аппарат можно подсоединять на линии слива и использовать для удаления пустот из гидравлической жидкости. В отличие от других разработок, данная технология не вызывает кавитацию и неисправности агрегатов.

Как выгнать воздух из системы отопления открытого типа. Откуда в системе отопления постоянно появляется воздух?

Такой вопрос задается весьма часто и я не знаю на него точного ответа. Только догадки.

Воздух может браться из самой воды, в которой он так или иначе присутствует. Если воды много, то и воздуха будет много. После свежей заливки отопления водой воздух активно выделяется несколько месяцев.

Воздух может собираться в тупиках, таких, как закрытые расширительные бачки, и выходить постепенно. Через ту же воду. Этот процесс еще более длительный. Вешайте закрытые расширительные бачки вниз головой, как я описывал в статье про открытую и закрытую системы отопления .

Если у вас есть специальная ловушка воздуха в виде вертикальной трубы с автоматическим воздухоотводчиком на конце, то это тоже может быть источником пузырей. Дело в том, что автоматические воздухоотводчики часто "зависают" и перестают отводить воздух. Тогда трубка заполняется воздухом и пузырьки, скопившиеся в трубе отрываются снизу потоком воздуха и уносятся в систему. В этом случае я говорю, что пузыри начинают гулять по системе.

Если у вас установлен исключительно сильный циркуляционный насос и в системе есть небольшая дырочка, то, я думаю, в дырочку может засасываться воздух благодаря эффекту Вентури. Я много раз наблюдал такое в водопроводе, когда есть дырочка, из которой не идет вода, а в которую потоком воды как раз засасывает воздух. То есть если воду выключить, то из дырочки течет вода. А если открыть воду на конце, то вода из дырочки перестает течь. Но в реальности я такого в системах отопления не видел ни разу. В системах отопления не такая большая скорость воды. Но это не значит, что такого не может быть никогда.

Лично в моей системе отопления воздух перестает меня беспокоить где-то через полгода после свежей заливки отопления водой. Автоматических воздухоотводчиков у меня нет. Все клапана только ручные. А система у меня маленькая и домик маленький.
